Zemax操作13--光纤耦合输出光束整形设计条形光斑

要求

光纤芯径0.2mm，数值孔径0.22，将波长为1064nm的激光输出光束聚焦到尺寸为0.5*2.0mm左右，且工作距离要大于30mm

操作

透镜选择

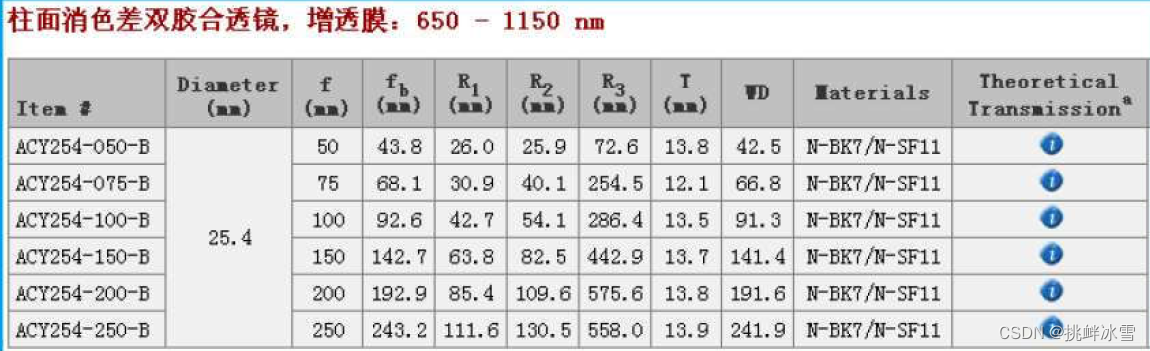

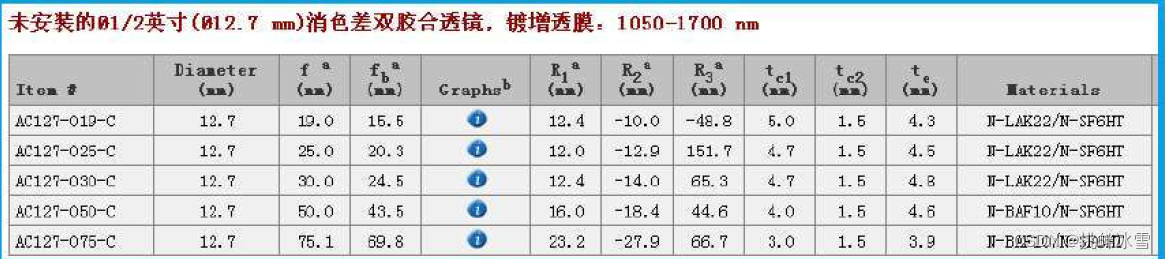

Thorlabs中有柱面消色差胶合透镜，在不考虑价格因素的情况下，可以将其设计在系统中

柱面镜最大焦距为250mm，根据成像比例要求准直镜选择焦距25mm，另外一个柱面镜焦距50mm



 但是发现柱面消色差透镜产品参数标注没有两片胶合透镜的中心厚度，曲率半径参数也没有正负，为了设计结果更加准确，可以自己建模

250mm双胶合镜

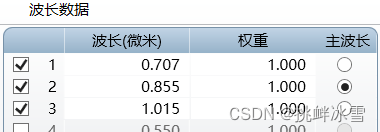

入瞳直径20，波长如图

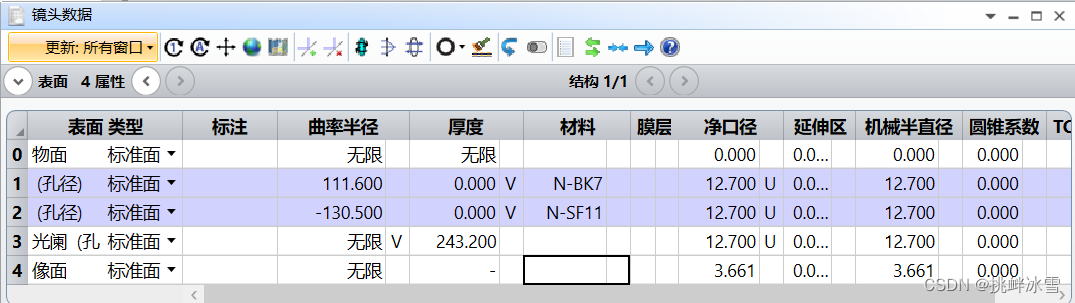

镜头数据

打开“评价函数编辑器”，插入四个操作数

EFFL：限定对三个波长焦距为250

TTHI:限定胶合透镜厚度为13.9

导入默认评价函数--优化向导，设置下玻璃的厚度边界

 执行优化，然后将这个文件保存下来

50mm柱面镜子

新建一个镜头数据，数据如下

入瞳直径20，波长如图

 操作数新加了一个ETGT，表示面1的厚度要大于目标值2，加完操作数后导入默认评价函数，确定

执行优化，得到参数，我们保存下来

 设置参数

NA=0.2，波长1064,

光源数据和上一篇圆形整形相同

Zemax操作11--光纤耦合输出光束整形设计（圆光斑）_挑衅冰雪的博客-CSDN博客

 然后插入F=25mm准直胶合透镜

 再依次插入F=250和F=50的透镜

将F250和F50的面改为Toroidal，即柱面镜

但两个透镜需要正交放置，需要增加两个坐标间断面来控制柱面镜的旋转

任选其中一个坐标间断面，在后面的倾斜z输入90（即以z为轴旋转90度）

然后通过调整两个柱面镜之间的距离（面9）和像面位置来找到最佳聚焦位置

因为我们基本按照设计要求的成像比例来选择聚焦柱面镜的，只要找到x和y方向最小聚焦位置即可，可以3d图大致查看

打开一个2*2的报告图。在第一个3d图点右键设置，z旋转90--光线样式：xy面；第二个--光线样式：y面。最后一个图是光斑在z轴移动时大小变化



修改

我们可以发现系统过长，我们可以选择焦距短一些的柱面镜以离焦的方式打到要求

 如图，我们把第一个柱面镜改为一个负透镜，第二个柱面镜类型改为标准面

 最后打开离焦点列图，可以选择离焦范围
