本文探讨了使用Toroidal面模拟柱透镜对平行光束和高斯光束的影响，展示了如何通过调整参数改变光斑形状。同时，介绍了理想柱透镜模拟LD激光器的过程，详细计算了快轴和慢轴的发散角，以及相关参数如光焦度，以实现特定的光学效果。
一、两个Toroidal面模拟柱透镜
使用Toroidal可以使平行光束在子午光线（沿Y轴）汇聚成一条直线，而弧矢光线（沿X轴）保持不变。但是高斯光束通过柱透镜时会产生不均匀分布的直线
系统参数：入瞳直径0.8，波长F,D,C

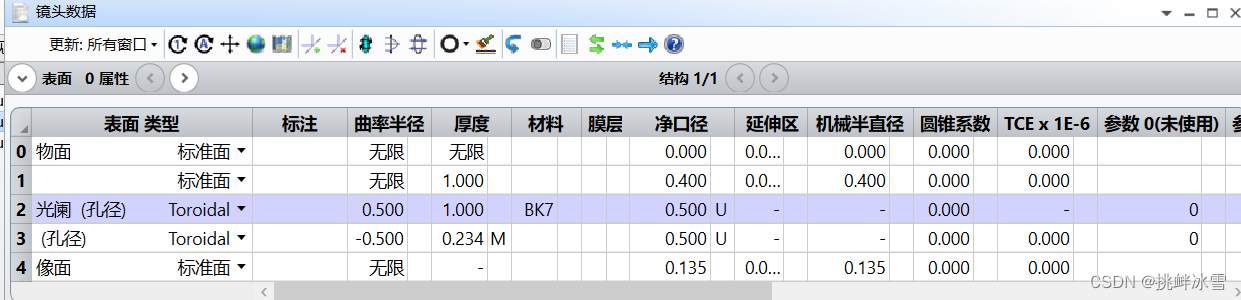

镜头数据如图，插入两个Toroidal面，2面的归一化半径设为100

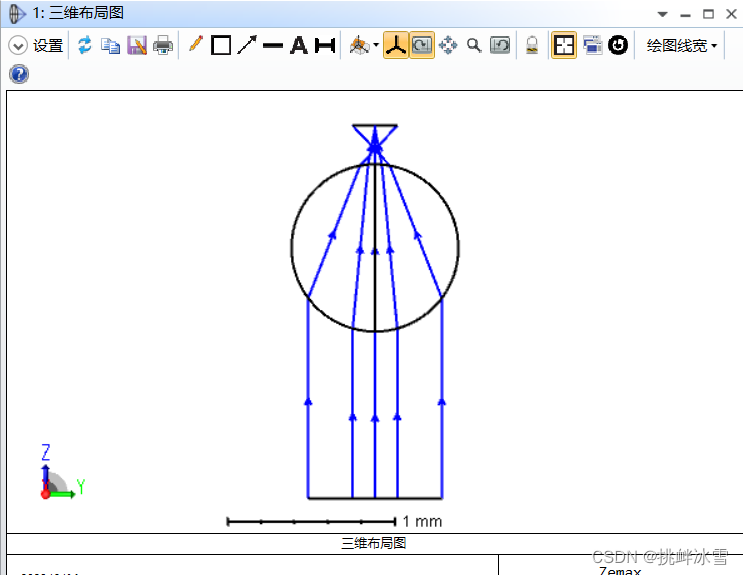

查看3d图

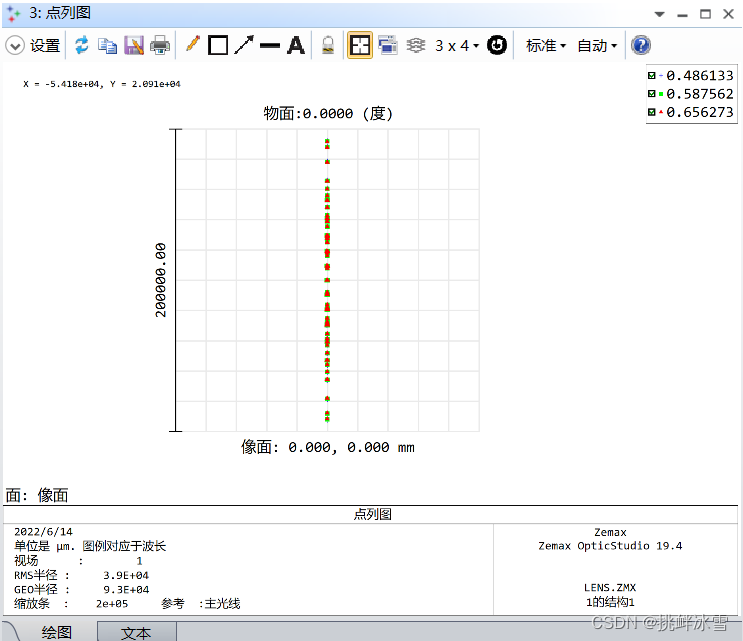

查看点列图
将像面距离改为100，即面3的厚度。可以发现光斑从横线变为竖线了。但是注意比例尺变大了很多
在左侧的系统孔径中将切趾类型改为高斯，切趾因子为3，可以发现光线已不均匀
