lib61850 学习笔记一 （概念）

IEC61850 定义60多种服务满足变电站通信需求。支持在线获取数据模型，也支持IED水平通信（GOOSE报文）

术语定义

间隔 bay:

        变电站由据应公共功能紧密连接的子部分组成。

        例如 介于进线或者  出线 和母线之间的断路器；二条母线之间带开关设备的变压器等

数据对象  data object:

        代表特点信息。例如状态或者测量值。数据 对象是数据对象类的实例。

设备 device

                为一个目的服务设计的装置。例如 开关、避雷器监测设备。

功能 functions

        由变电站 自动化系统即由应用功能所完成的任务。功能可分为许多部分，常驻在不同的智能设备中，彼此之间通信（分布式功能）。这些进行通信功能的部分被称为逻辑节点.

智能电子 设备  Intelligent Electronic Device (IED)

        具有 从或者到  一个外部源（例如电子式多功能表计，数字继电保护、控制器）   接收和 发送数据/控制 的能力。

逻辑节点 Logical Nodes(LN)

        逻辑节点是交互 数据功能最小的部分。LN是由它的数据和方法所定义的对象。

特点通信服务映射 Specific Communication Service Mapping (SCSM)

缩略语

GOMSFE  变电站 和馈线设备通用对象模型

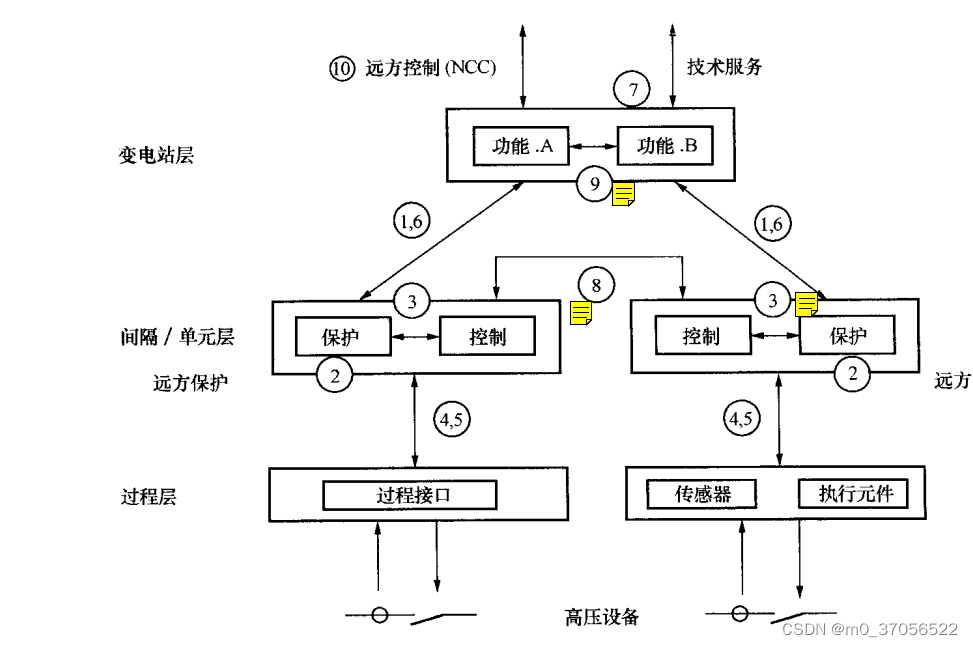

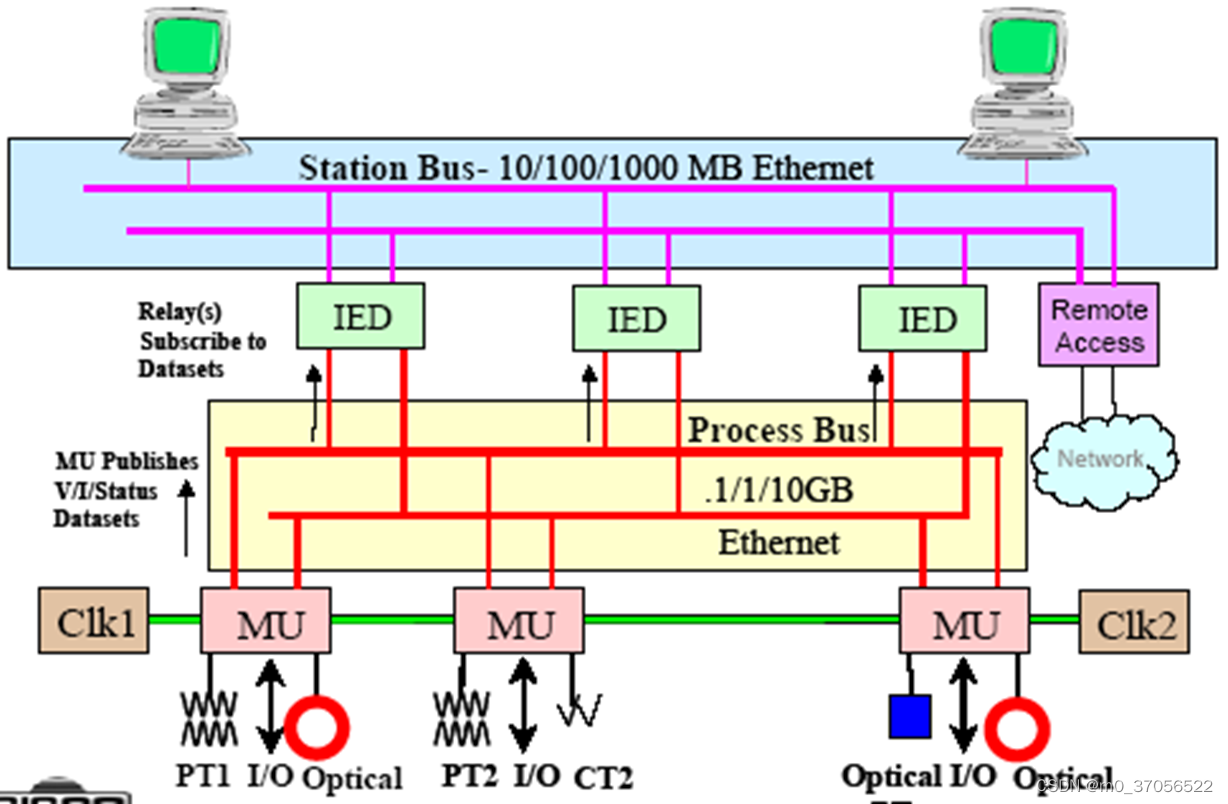

IEC61850  变电站接口模型如下

变电站自动化系统的功能是控制和监视，以及一次设备和电网的继电保护和监视。

功能分为3层：变电站层、间隔层、过程层。

变电站自动化系统设备可物理的安装在不同功能（站、间隔，过程）层。

过程层设备典型的为   智能传感器、执行器

间隔层设备由每个间隔的控制、保护或监测单元组成

变电站层  由带数据库的计算机、远方通信接口组成。

数据模型



 变电站自动化系统配置语言SCL

         --------描述IED能力

         --------描述单个IED定义系统参数所需的全部数据

        语言本身基于XML。为达上述目的 包含一下字节：

         --------描通信子节点：用连接通信 链接来秒速IED之间的通信信息

         --------IED子节：描述一个 或者多个IED的能力（配置），逻辑 节点和其他IED的连接

         --------LNType子节：定义IED的逻辑 节点实例内 包含了哪些数据对象

        SCL语言 缩略语



        LLN0        逻辑节点零  logical node zero

        LPHD        逻辑节点 物理设备    logical node physical device

        MMS         制造报文规范        Manufacturing Message Specification

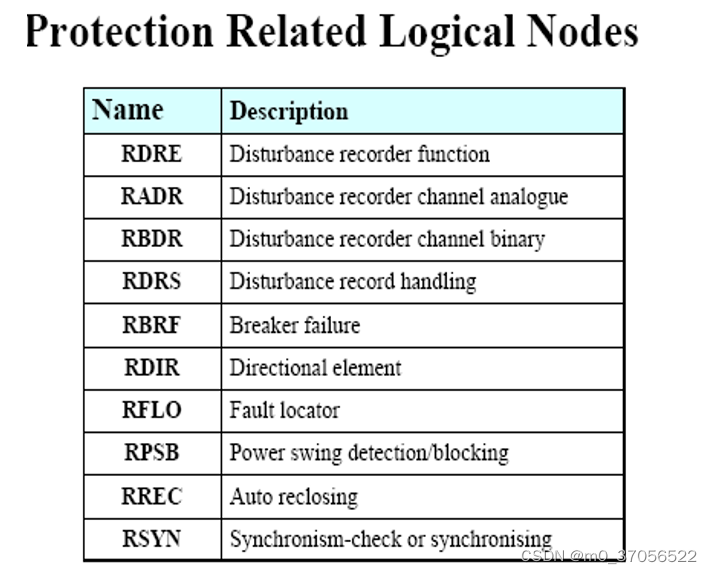

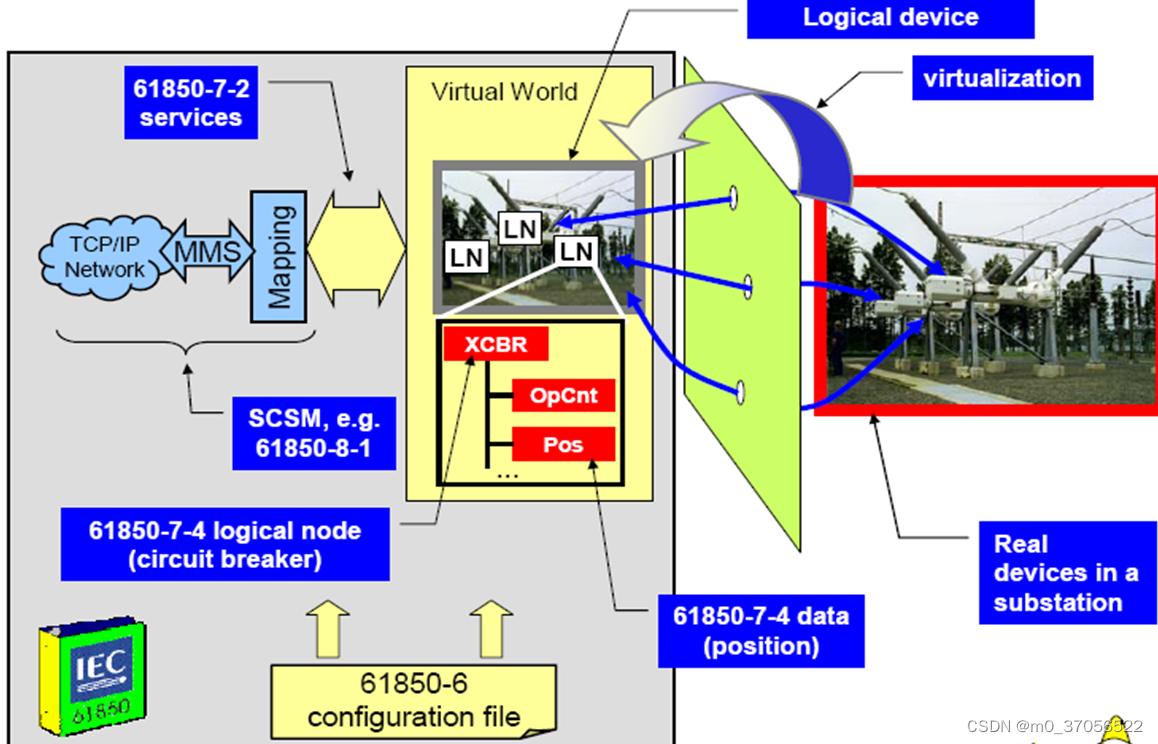

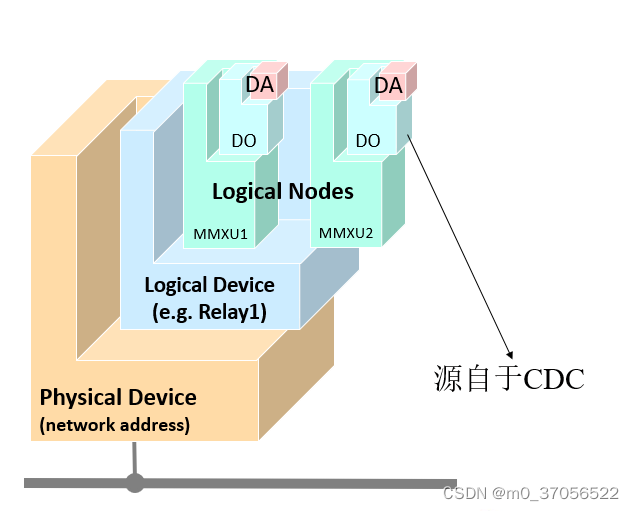

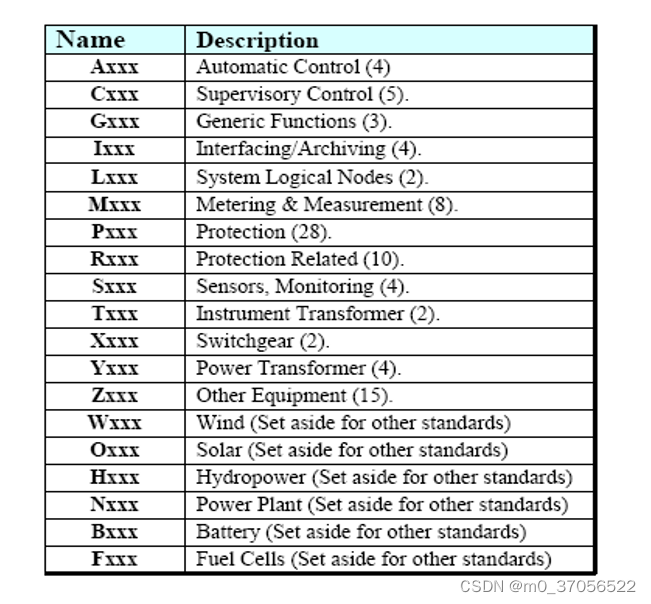

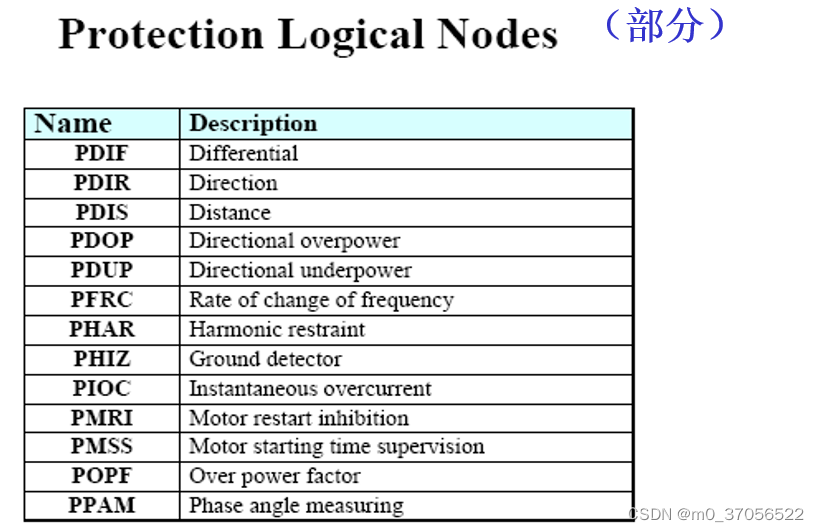

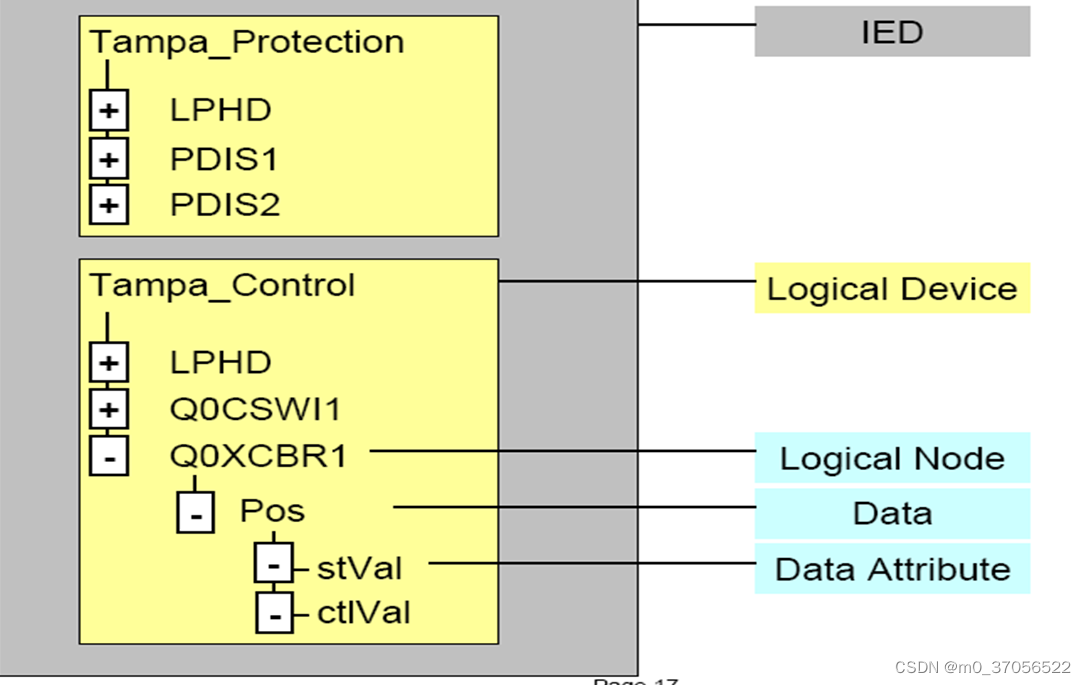

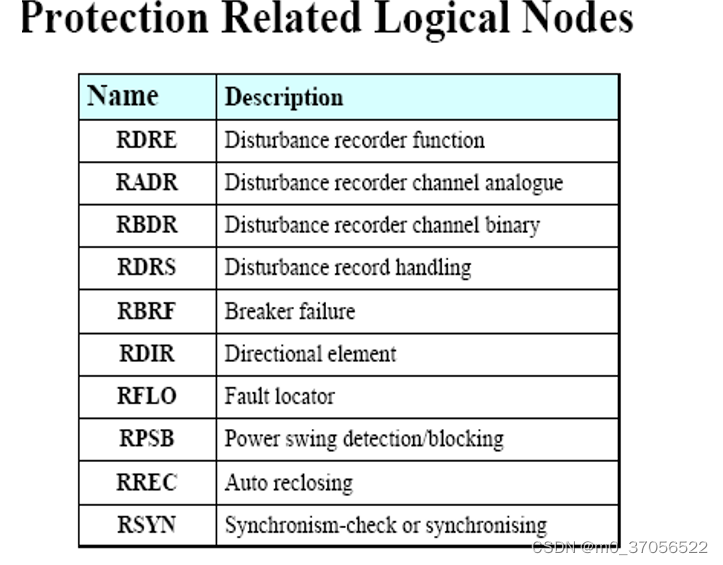

标准是将功能分解为与之交互信息的最小 实体，合理的分配这些实体 到专业IED。这些实体称为逻辑 节点（例如断路器类的虚拟表示 标准化名为 XCBR）。逻辑节点 可 构建逻辑设备（间隔单元）。

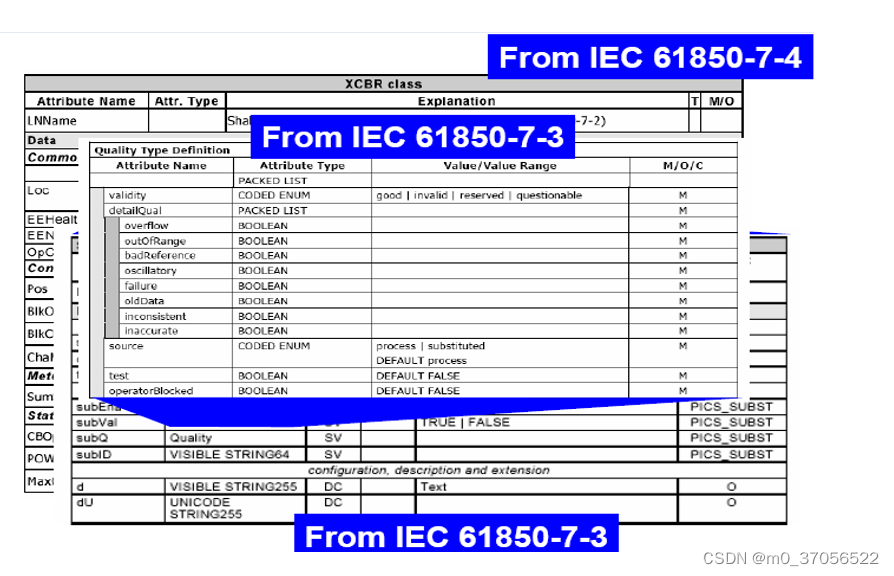

逻辑节点(LN) 包含具有专门数据属性的 数据表（例如位置 温湿度 谐波含量）。

数据具有结构和定义好的语义。按照已定义好规则的服务和DL/T860.5要求的 性，交换由数据和它们属性所代表的额 信息。由特点和具体的通信手段（SCSM 例如采样MMS、TCP/IP 和连接的以太网）实现服务。

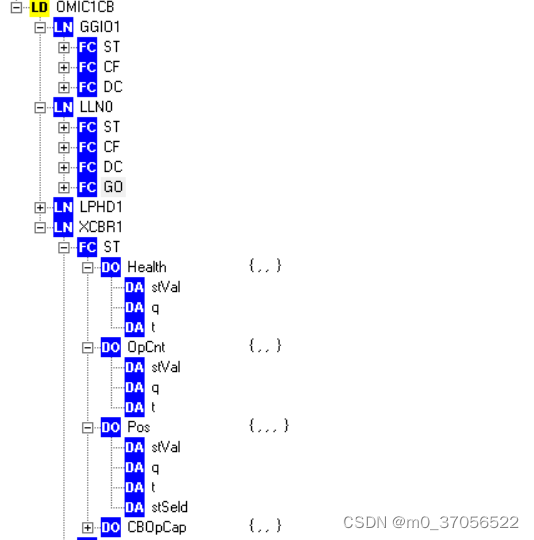

下面分析一个    SCL配置文件

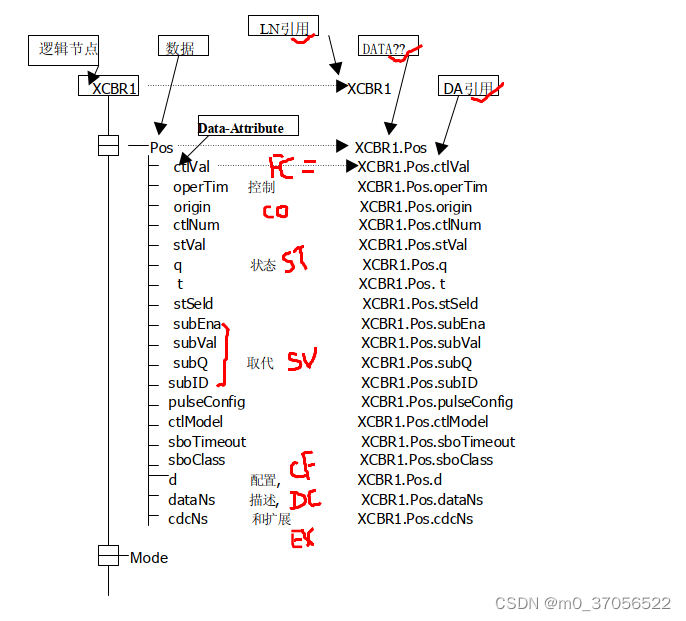

 LD 表示：逻辑设备

        LN  （XCBR1）    表示一个断路器 （XCBR是标准化名称）

                FC （ST) 功能 约束   ST指 一个状态信息

                        DO （Pos）数据

                                DA stVal   数据状态值

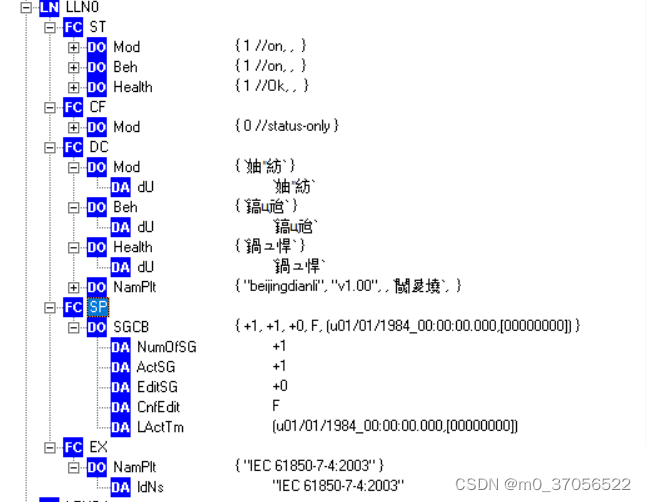

<LN0 inst="" lnType="MONT_LLN0" lnClass="LLN0" >
                     	  <DataSet desc="遥信状态" name="dsState" >
                            <FCDA ldInst="MONT" prefix="" lnInst="1" lnClass="SIML" doName="InsAlm" fc="ST"/>
                     	  </DataSet>
                     	  <DataSet desc="遥测数据" name="dsMeasure" >
                            <FCDA ldInst="MONT" prefix="" lnInst="1" lnClass="MMXN" doName="Amp" fc="MX"/>
                     	  </DataSet>

                     	  <DOI name="Mod" desc="模式">
                     	      <DAI name="dU" desc="模式">
                     	          <Val>模式</Val>
                     	      </DAI>
                     	  </DOI>
                     	  <DOI name="Beh" desc="性能">
                     	      <DAI name="dU" desc="性能">
                     	          <Val>性能</Val>
                     	      </DAI>
                     	  </DOI>
                     	  <DOI name="Health" desc="健康">
                     	      <DAI name="dU" desc="健康">
                     	          <Val>健康</Val>
                     	      </DAI>
                     	  </DOI>
                     	  <DOI name="NamPlt" desc="铭牌">
                     	      <DAI name="vendor" desc="生产厂家">
                     	          <Val>beijingdianli</Val>
                     	      </DAI>
                     	      <DAI name="swRev" desc="软件版本">
                     	          <Val>v1.00</Val>
                     	      </DAI>
                     	      <DAI name="dU">
                     	          <Val>铭牌</Val>
                     	      </DAI>
                     	  </DOI>
                        <SettingControl numOfSGs="1" actSG="1"/>
                    </LN0>



术语

ST 状态

CF 配置

DC 描述

EX 扩展
