如何读万用表交流电压档的测量精度

目录

1.万用表交流电压档的测量性能参数举例1：

2.万用表交流电压档的测量性能参数举例2：​

3.万用表交流电流档的测量性能参数：

4.万用表交流电流档的测量性能参数：​

5.精度条件：

---

rdg(读取或显示数值):当前被测量并显示在测量仪表上的值。

dgt(分辨率):可显示的最小单位，即最小数位的“1”。dgt” 是 “digit” 的缩写，代表 “字”。它是数字式仪表中用于衡量误差的一种单位。通常，一个 “字” 对应于仪表最低位的一个计数单位。

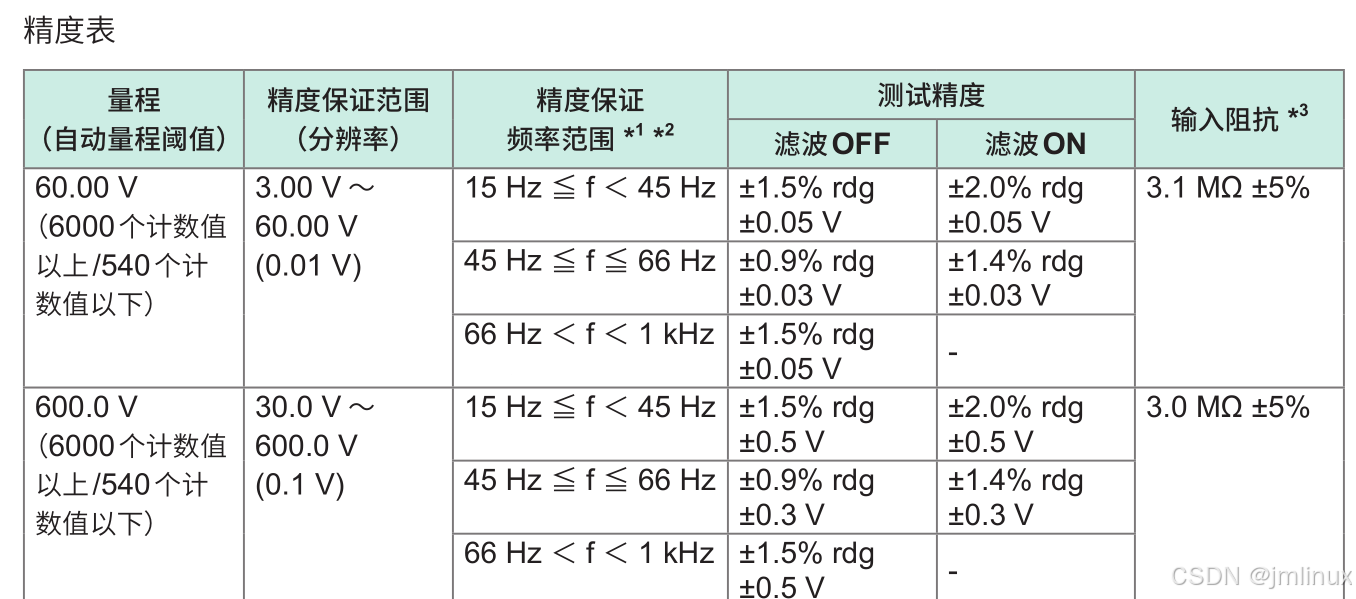

1.万用表交流电压档的测量性能参数举例1：

交流电压档 30 - 600V，45 Hz ≦ f ≦ 66 Hz” 表示这个档位适用于测量 30 到 600 伏的交流电压，并且测量的交流电压频率在 45 赫兹到 66 赫兹之间。

“滤波 OFF ±0.9% rdg ±0.3 V” 表示在滤波功能关闭时，测量误差为读数（rdg）的 ±0.9% 加上 ±0.3 V。 “滤波 ON ±1.4% rdg ±0.3 V” 表示在滤波功能开启时，测量误差为读数的 ±1.4% 加上 ±0.3 V。 如果测量 380V 且滤波 OFF： 误差上限 = 380×0.9% + 0.3 = 3.42 + 0.3 = 3.72 V 误差下限 = -3.72 V 如果测量 380V 且滤波 ON： 误差上限 = 380×1.4% + 0.3 = 5.32 + 0.3 = 5.62 V 误差下限 = -5.62 V

综上所述，当使用该交流电压表测量 380V 且滤波 OFF交流电压时，只要电压频率在 45Hz 到 66Hz 之间，实际电压值大概率在376.28至383.72V 这个范围内。

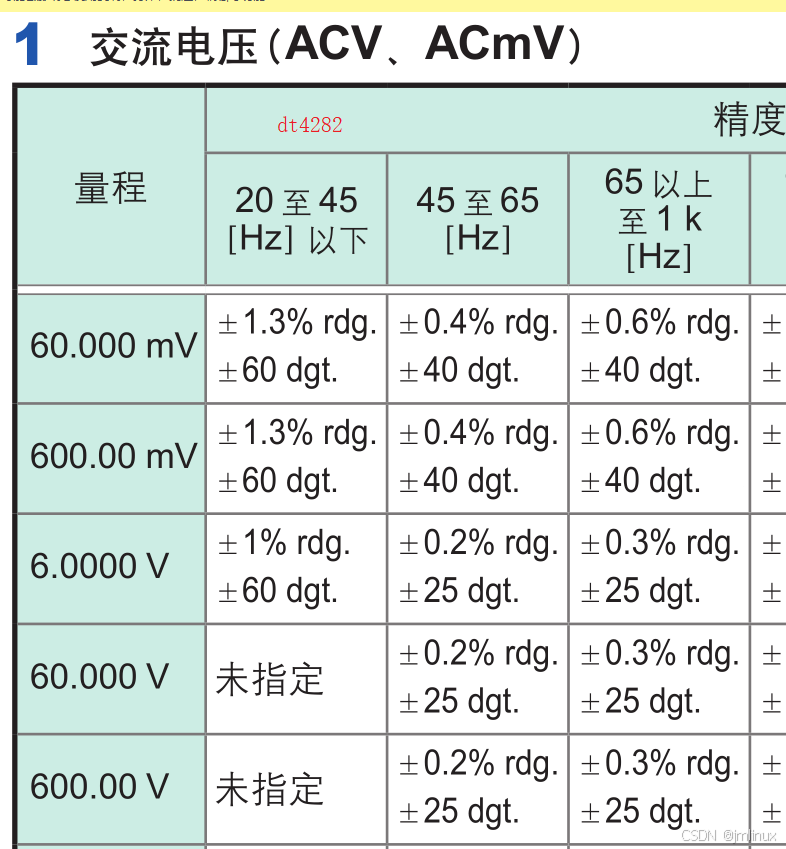

2.万用表交流电压档的测量性能参数举例2：

“交流电压档 60 - 600V，45 Hz ≦ f ≦ 66 Hz,±0.2% rdg. ±25.”

±25dgt：对于该电压表，其量程为 600.00V，显示精度到小数点后两位，那么最低位的一个计数单位就是 0.01V。所以 ±25dgt 表示的固定误差为 。

总测量误差：综合比例误差和固定误差，测量 380V 时总的测量误差为：

最大误差为 380*0.2/100+25*0.01=1.01V

最小误差为 -(380*0.2/100+25*0.01)=-1.01V

所以，实际的交流电压值可能处于380V-1.01V= 378.99V到380V+1.01V=381.01V 这个区间内。

综上所述，当使用该交流电压表测量 380V 交流电压时，只要电压频率在 45Hz 到 66Hz 之间，实际电压值大概率在 378.99V 至 381.01V 这个范围内。

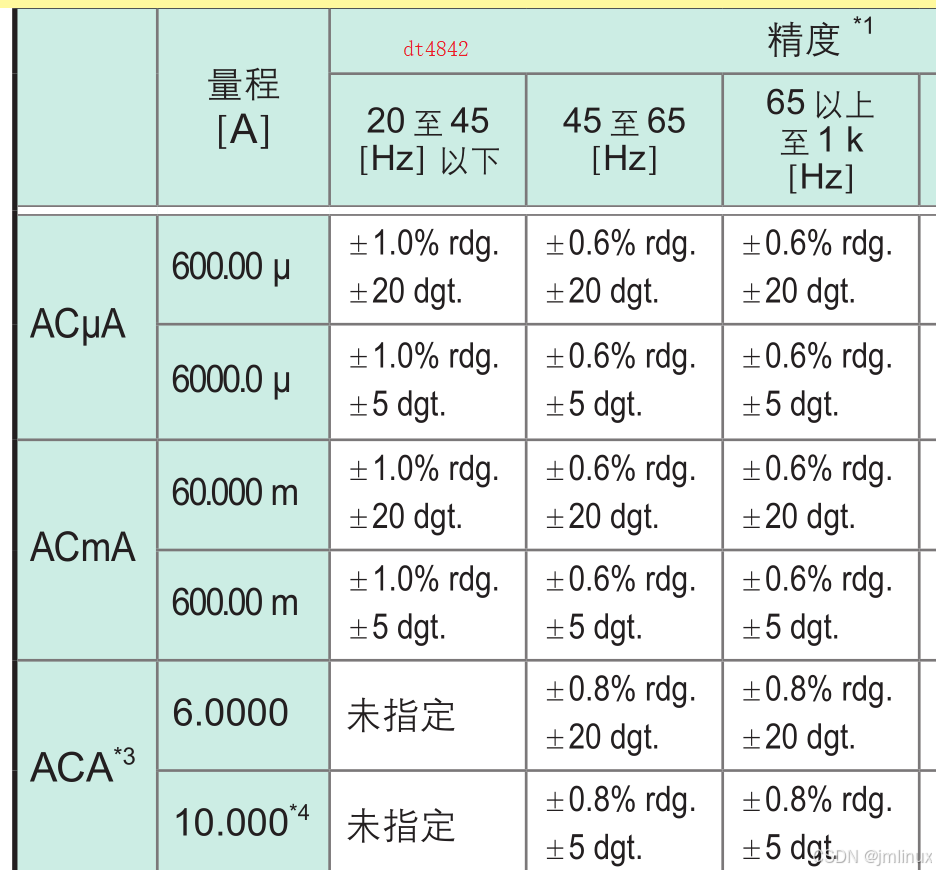

3.万用表交流电流档的测量性能参数：

“交流电流档 0 ~6.000A(0.001A分辨率)，45 Hz ≦ f ≦ 66 Hz” 表示这个档位适用于测量 0 到6A的交流电流，并且测量的交流电流频率在 45 赫兹到 66 赫兹之间。
 ±0.8% rdg ±20dgt.

“±0.8% rdg”：“rdg”是“reading”的缩写，代表测量读数。这意味着测量误差的一部分与测量得到的电流读数成正比，比例为 ±0.8%。

“±20dgt”：“dgt”是“digit”的缩写，代表“字”，是数字式仪表中衡量误差的单位。对于该电流档，分辨率为 0.001A，即最低位的一个计数单位是 0.001A，所以 ±20dgt 表示固定误差为 ±20×0.001A = ±0.02A。

测量 6A 电流时的误差计算

比例误差计算

根据“±0.8% rdg”，当测量电流为 6A 时，由比例因素产生的误差为：

6A*0.8%= 0.048A

这表示仅考虑比例误差时，实际电流值可能在 (6A - 0.048A = 5.952A) 到 (6A + 0.048A = 6.048A) 之间。

固定误差

“±20dgt”对应的固定误差为 ±0.02A。

总测量误差

综合比例误差和固定误差，测量 6A 电流时总的测量误差为：

最大误差为 ( +(0.048A + 0.02A)= + 0.068A)

最小误差为 (-(0.048A + 0.02A)= - 0.068A)

所以，实际的交流电流值可能处于 (6A - 0.068A = 5.932A) 到 (6A + 0.068A = 6.068A) 这个区间内。

综上所述，当使用该交流电流档测量 6A 交流电流时，只要电流频率在 45Hz 到 66Hz 之间，测量结果会存在一定误差，实际电流值大概率在 5.932A 至 6.068A 这个范围内。

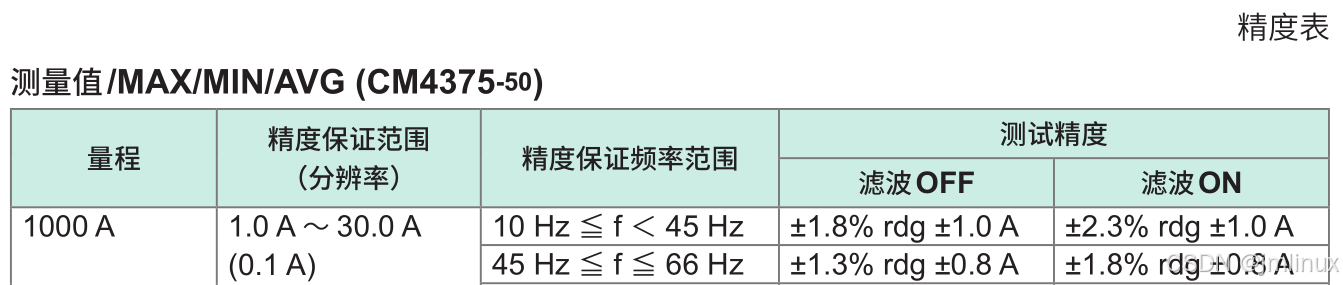

4.万用表交流电流档的测量性能参数：

你认为是多少误差?

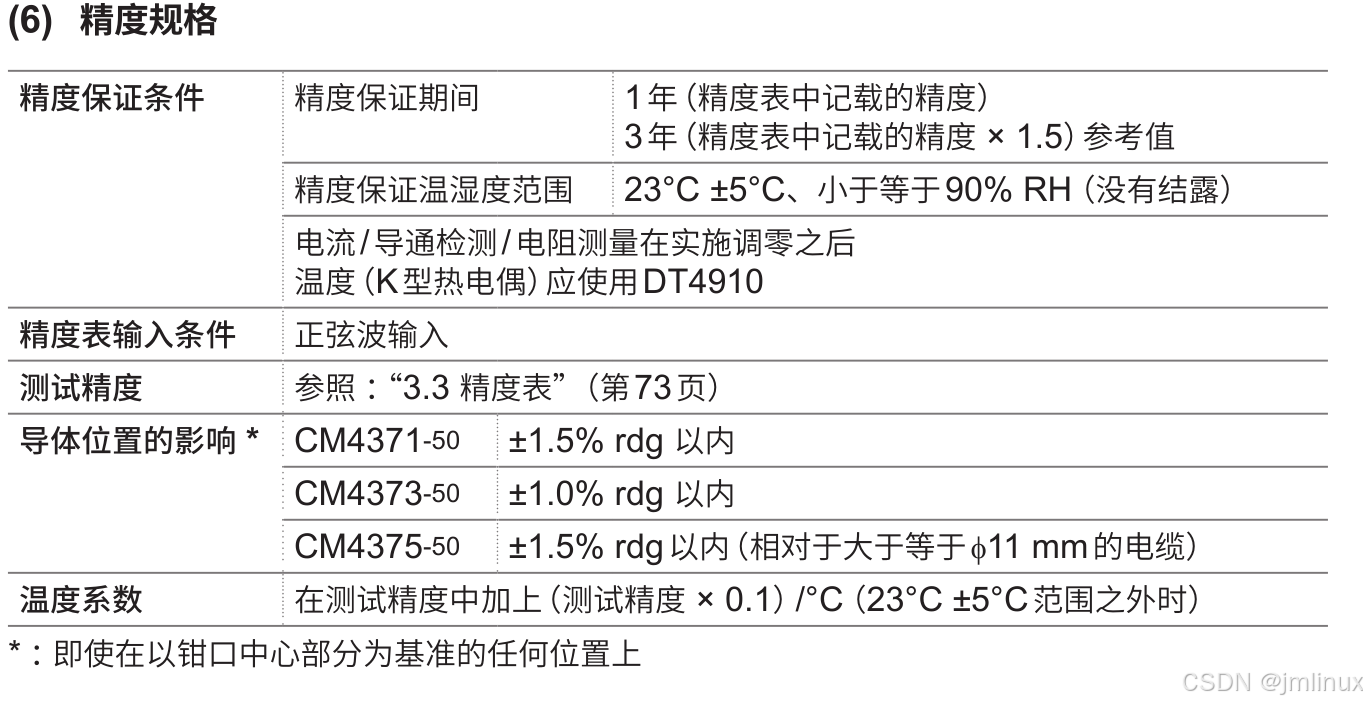

5.精度条件：

精度保证一般一年,精度要求高,需要调精度,退回给厂家重新校对.
