H3C 二层远程端口镜像（反射端口方式）

H3C 二层远程端口镜像（反射端口方式）

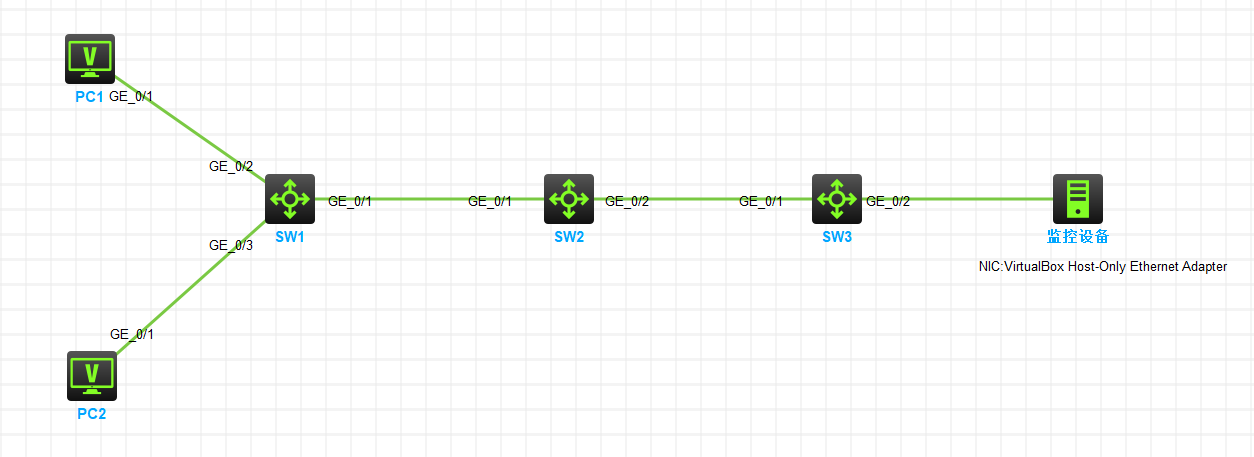

实验拓扑

​​

实验需求

在一个二层网络中，SW1、SW2、SW3及监控设备如上图所示连接。

其中，SW1通过端口GigabitEthernet1/0/2和GigabitEthernet1/0/3分别连接PC1和PC2。

SW1 作为镜像源设备，SW2 作为镜像中间设备，SW3 作为镜像目的设备

通过配置二层远程端口镜像，使监控设备可以监控所有进、出市场部的报文。

实验步骤

配置SW1（源设备）

创建远程源镜像组1

<SW1> system-view
[SW1] mirroring-group 1 remote-source

创建VLAN 2作为远程镜像VLAN

[SW1] vlan 2

关闭VLAN 2的MAC地址学习功能

[SW1-vlan2] undo mac-address mac-learning enable
[SW1-vlan2] quit

配置远程源镜像组1的远程镜像VLAN，源端口，反射端口

[SW1] mirroring-group 1 remote-probe vlan 2    //远程镜像VLAN
[SW1] mirroring-group 1 mirroring-port gigabitethernet 1/0/2 both    //源端口
[SW1] mirroring-group 1 mirroring-port gigabitethernet 1/0/3 both    //源端口
[SW1] mirroring-group 1 reflector-port gigabitethernet 1/0/4    //反射端口
This operation may delete all settings made on the interface. Continue? [Y/N]: y

配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过

[SW1] interface gigabitethernet 1/0/1
[SW1-GigabitEthernet1/0/1] port link-type trunk
[SW1-GigabitEthernet1/0/1] port trunk permit vlan 2
[SW1-GigabitEthernet1/0/1] quit

配置SW2（中间设备）

创建VLAN 2作为远程镜像VLAN

<SW2> system-view
[SW2] vlan 2

关闭VLAN 2的MAC地址学习功能

[SW2-vlan2] undo mac-address mac-learning enable
[SW2-vlan2] quit

配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过

[SW2] interface gigabitethernet 1/0/1
[SW2-GigabitEthernet1/0/1] port link-type trunk
[SW2-GigabitEthernet1/0/1] port trunk permit vlan 2
[SW2-GigabitEthernet1/0/1] quit

配置端口GigabitEthernet1/0/2为Trunk口，并允许VLAN 2的报文通过

[SW2] interface gigabitethernet 1/0/2
[SW2-GigabitEthernet1/0/2] port link-type trunk
[SW2-GigabitEthernet1/0/2] port trunk permit vlan 2
[SW2-GigabitEthernet1/0/2] quit

配置SW3（目的设备）

配置端口GigabitEthernet1/0/1为Trunk口，并允许VLAN 2的报文通过

<SW3> system-view
[SW3] interface gigabitethernet 1/0/1
[SW3-GigabitEthernet1/0/1] port link-type trunk
[SW3-GigabitEthernet1/0/1] port trunk permit vlan 2
[SW3-GigabitEthernet1/0/1] quit

创建远程目的镜像组2

[SW3] mirroring-group 2 remote-destination

创建VLAN 2作为远程镜像VLAN

[SW3] vlan 2

关闭VLAN 2的MAC地址学习功能

[SW3-vlan2] undo mac-address mac-learning enable
[SW3-vlan2] quit

配置远程目的镜像组2的远程镜像VLAN，目的端口，关闭生成树协议

[SW3] mirroring-group 2 remote-probe vlan 2    //远程镜像VLAN
[SW3] interface gigabitethernet 1/0/2
[SW3-GigabitEthernet1/0/2] mirroring-group 2 monitor-port    //远程镜像目的端口
[SW3-GigabitEthernet1/0/2] undo stp enable    //关闭生成树
[SW3-GigabitEthernet1/0/2] port access vlan 2    //加入VLAN2
[SW3-GigabitEthernet1/0/2] quit

配置验证

显示SW1上所有镜像组的配置信息

[SW1] display mirroring-group all
Mirroring group 1:
    Type: Remote source
    Status: Active
    Mirroring port:
        GigabitEthernet1/0/2  Both
        GigabitEthernet1/0/3  Both
    Reflector port: GigabitEthernet1/0/4
    Remote probe VLAN: 2

显示SW3上所有镜像组的配置信息

[SW3] display mirroring-group all
Mirroring group 2:
    Type: Remote destination
    Status: Active
    Monitor port: GigabitEthernet1/0/2
    Remote probe VLAN: 2

注意

二层远程端口镜像的配置需要分别在源设备和目的设备上进行；

如果存在中间设备，则需要在中间设备上允许远程镜像VLAN通过，以确保源设备与目的设备之间的二层网络畅通。

选择设备上未被使用的端口作为反射端口，并不要在该端口上连接网线，否则会影响镜像功能的正常使用。

端口配置为反射口时，该端口上已存在的所有配置都将被清除；在被配置为反射口后，该端口上不能再配置其他业务功能。

请不要将源端口加入到远程镜像VLAN中，否则会影响镜像功能的正常使用。

一个VLAN只能作为一个远程源镜像组的远程镜像VLAN，且建议该VLAN只用于端口镜像，请不要在该VLAN上配置其他业务功能或创建对应的VLAN接口。

远程镜像VLAN必须为静态VLAN，且在被配置成远程镜像VLAN后，该VLAN不能直接删除，必须先删除远程镜像VLAN的配置才能够删除这个VLAN。

HCL 不支持任何镜像 需使用真机测试效果

‍
