4.2.1 适配MATLAB的USRP驱动安装与检测过程

4.2.1 适配MATLAB的USRP驱动安装与检测过程

总目录链接：https://blog.csdn.net/m0_37660088/article/details/122646925

说明：MATLAB连接USRP整个过程并不是很麻烦，两者结合使用可以实现信号收发等多种功能。MATLAB中也开发出了针对USRP使用的专门工具箱，大大简化了连接难度。但是MATLAB在此方面应用也不是很成熟，功能较少，性能相对GNURadio、Labview等较差，但是可以做一些简单的实验验证。如果有兴趣可以尝试一下。

本次测试，使用的USRP的型号是B210和N310，两种设备具有差异，步骤会有不同。其中：B210没有网卡，与计算机连接的接口为USB口。N310内置网卡，可通过网线与计算机进行连接，此外也可通过PCIE接口进行连接。在以下步骤中会有注意事项，请仔细查看。

连接B210步骤如下：

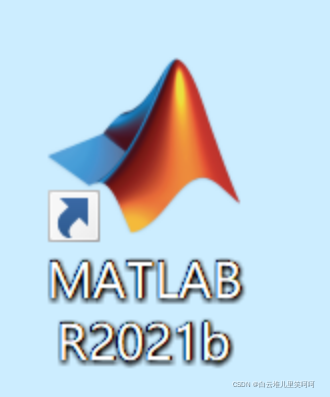

1. 打开MATLAB软件

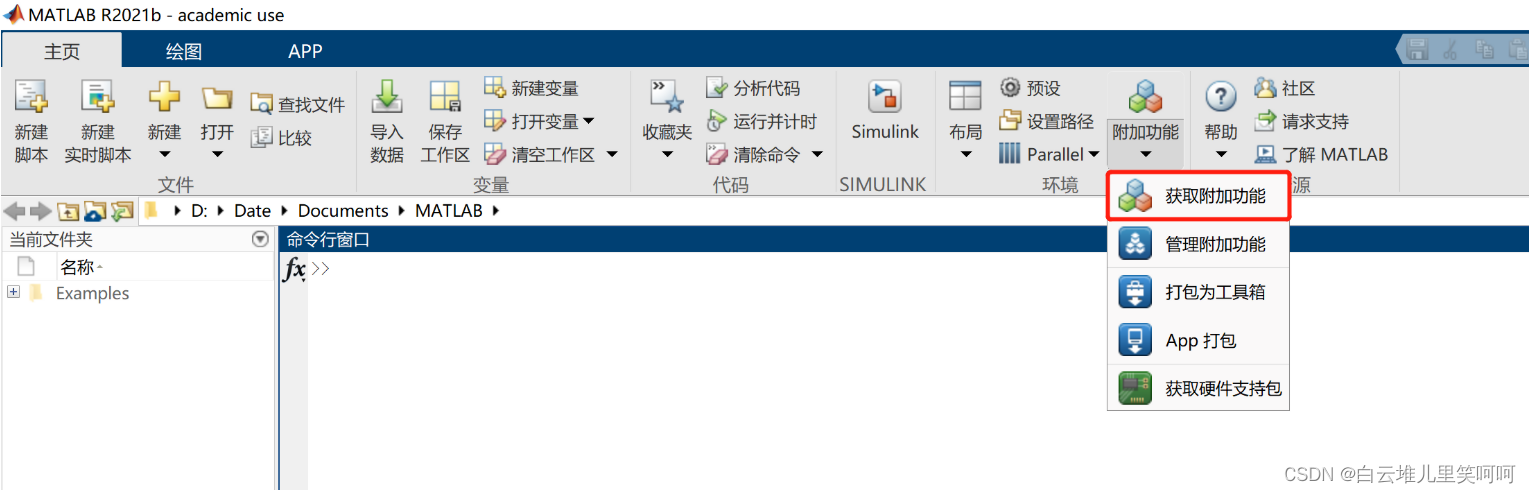

2. 打开“获取附加功能”

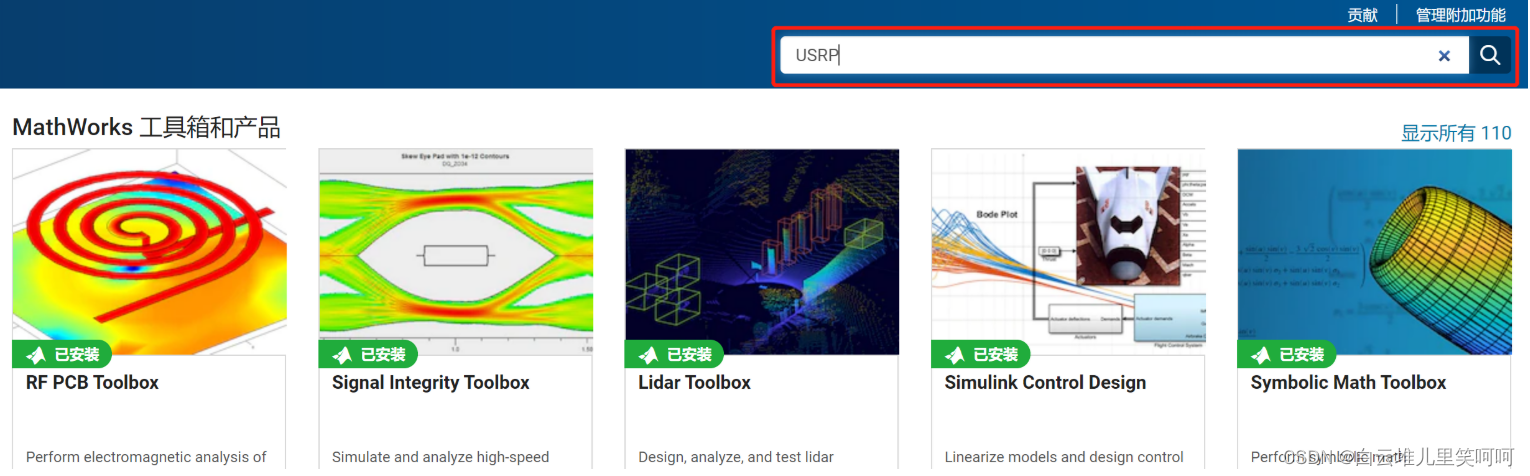

3. 在搜索栏中输入usrp

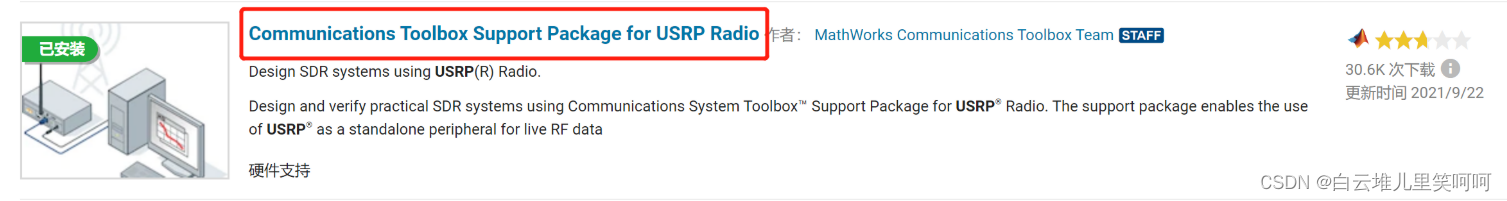

4. 找到”Communications Toolbox Support Package for USRP Radio”

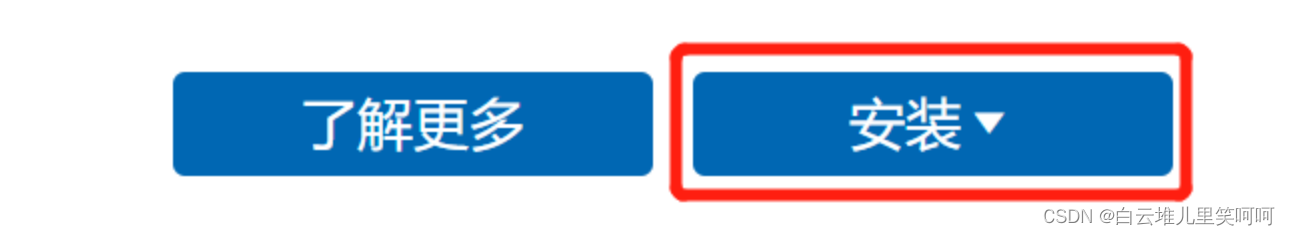

5. 点进去右边会出现“安装”，点击安装即可。

   注意：附加功能安装必须是正版软件才能下载安装，暂未发现网络上有相关工具箱的。此外，安装时会出现安装失败的可能，原因可能是网速的问题，多尝试几次即可。

6. 然后将B210设备的USB插入电脑上的USB3.0的接口上（必须是USB3.0的口，2.0的很可能无法连接）。

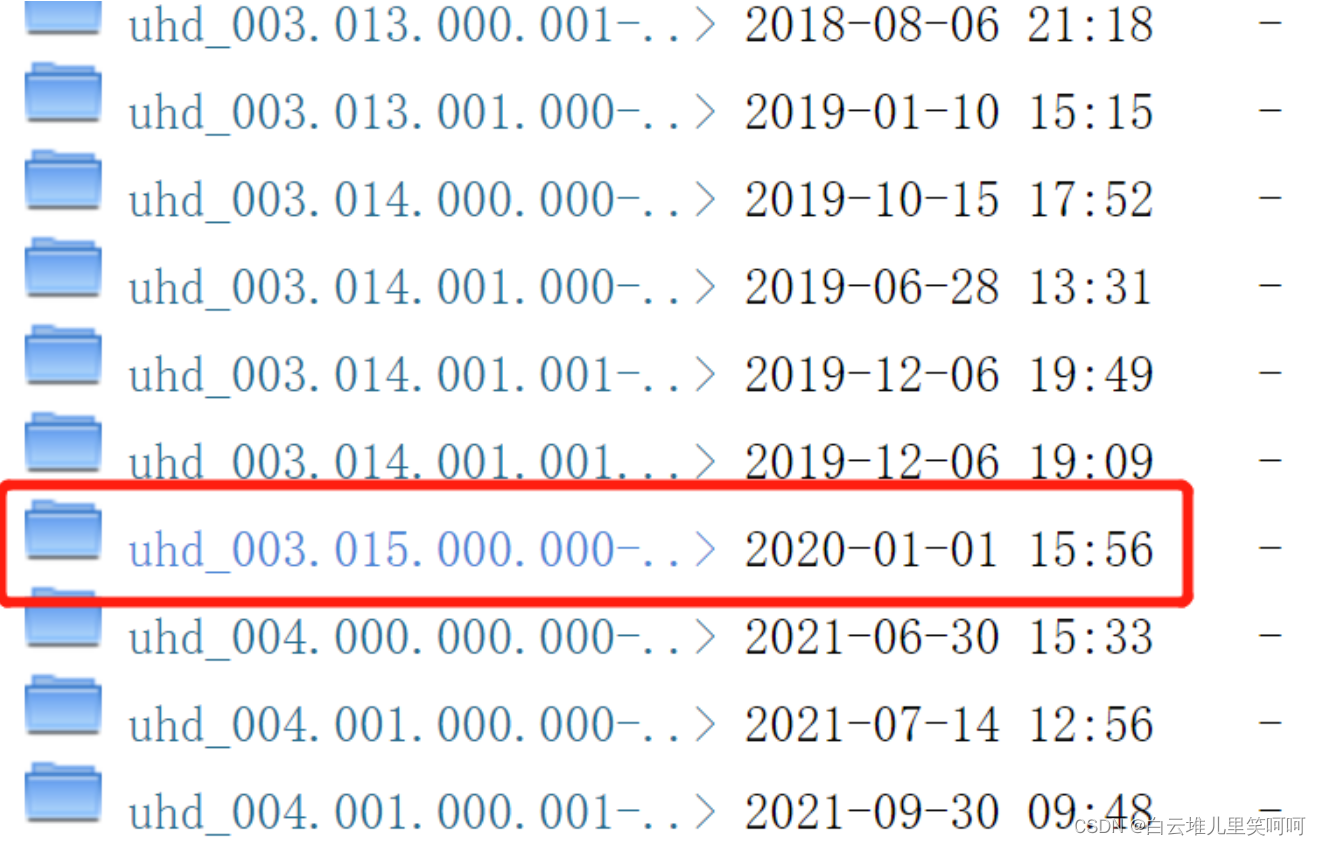

7. USRP设备接入后，需要在电脑上安装驱动才能正常运行。本次安装的是UHD驱动，版本为UHD_3.15。UHD驱动下载链接为：https://files.ettus.com/binaries/uhd/。进入后选择3.15版本的，然后下载下来。
   说明：安装版本不鼓励安装太新的，也不鼓励安装太老的。

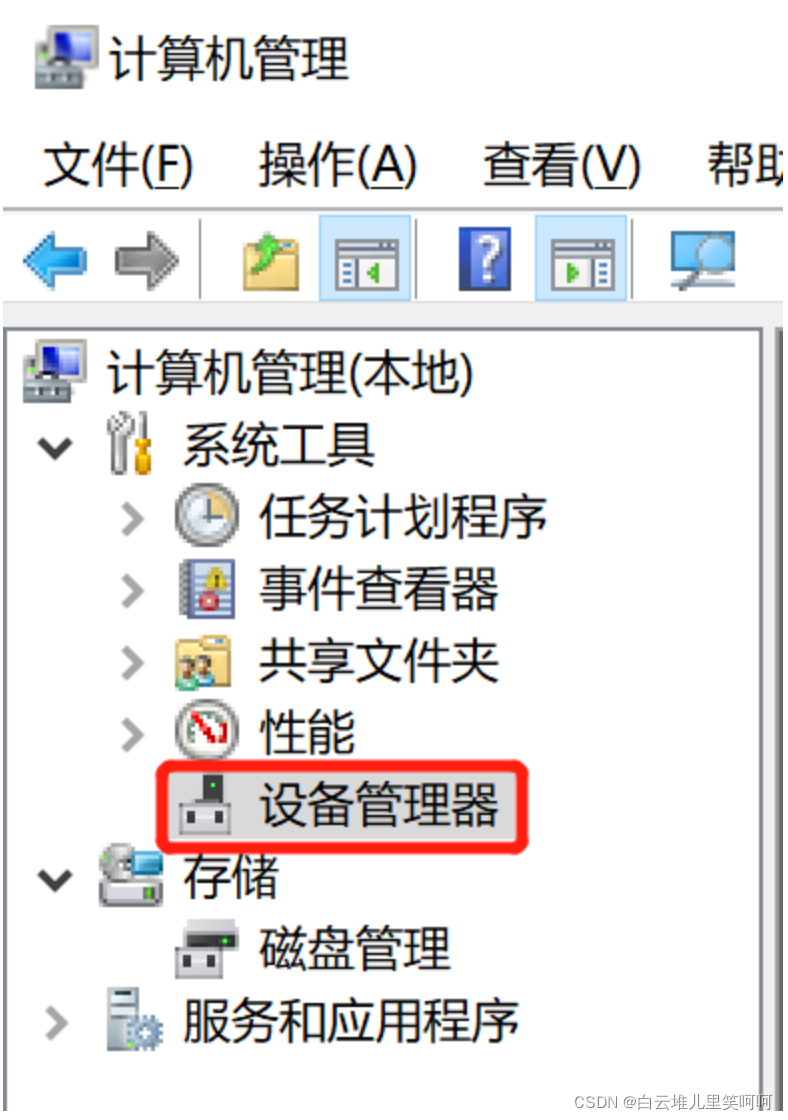

8. 下载完毕UHD驱动后，进入“设备管理器”。

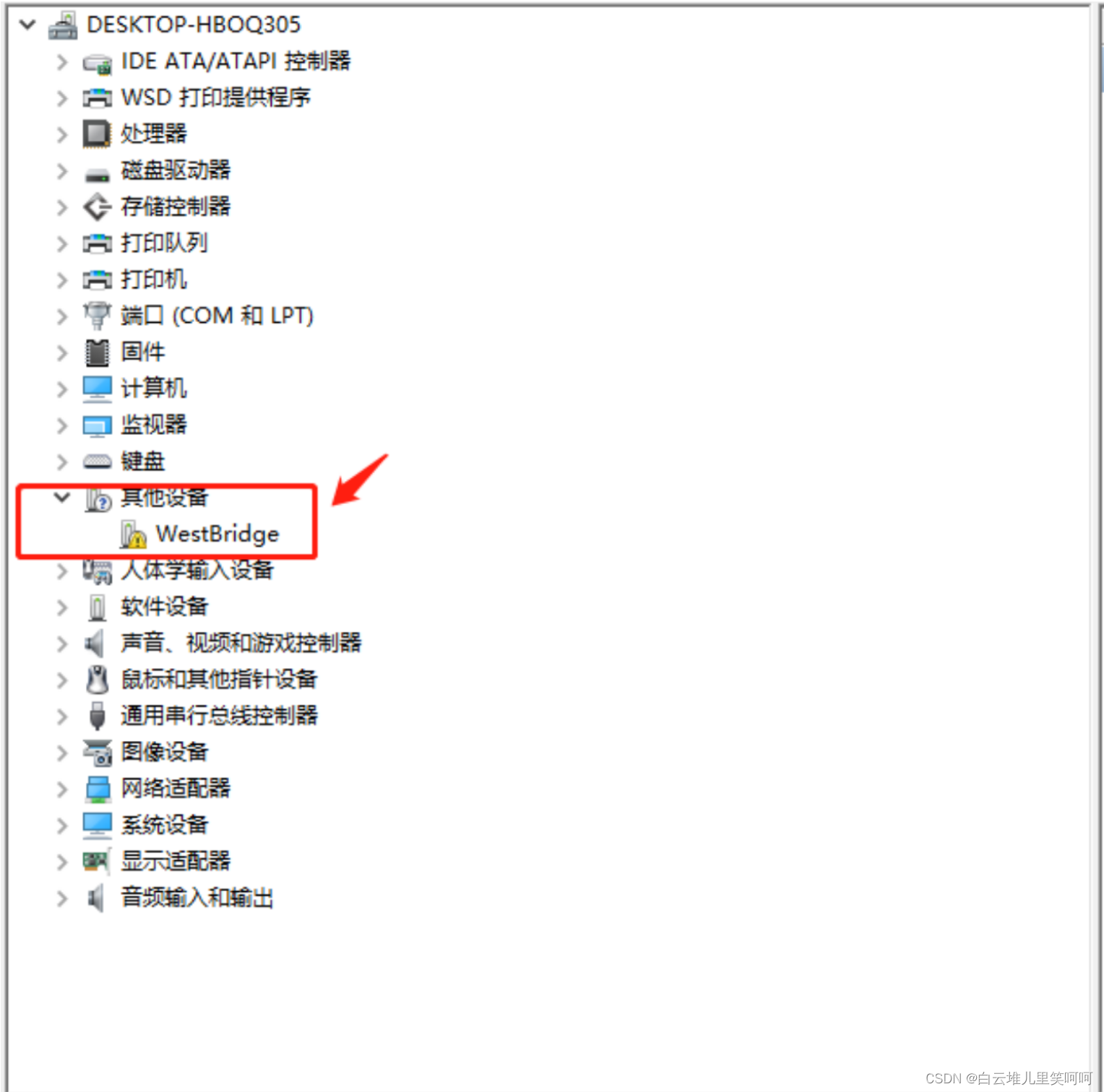

9. 在“设备管理器”中“其他设备”里，有如下显示。

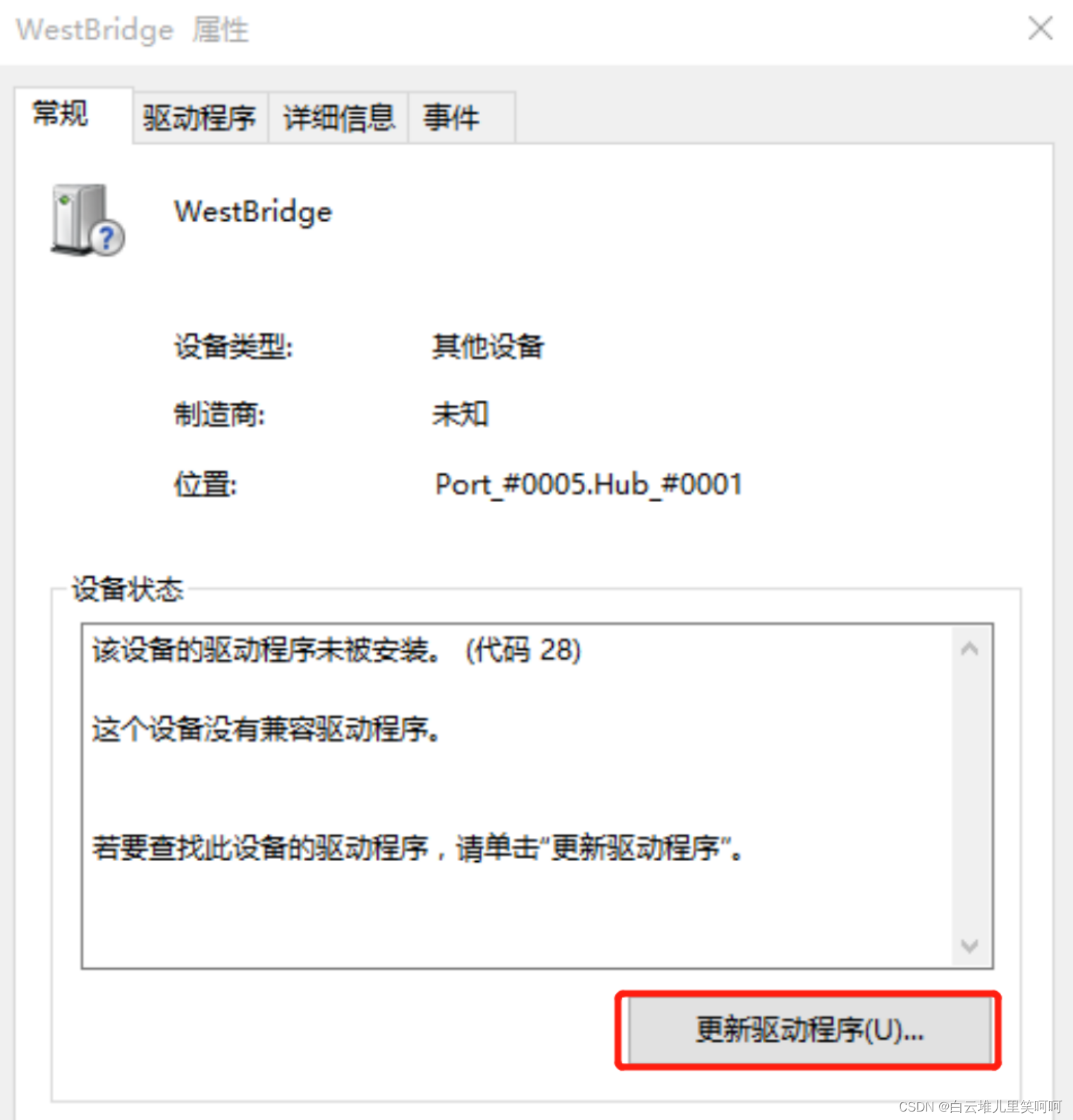

10. 然后双击“WestBridge”，点击“更新驱动程序”。

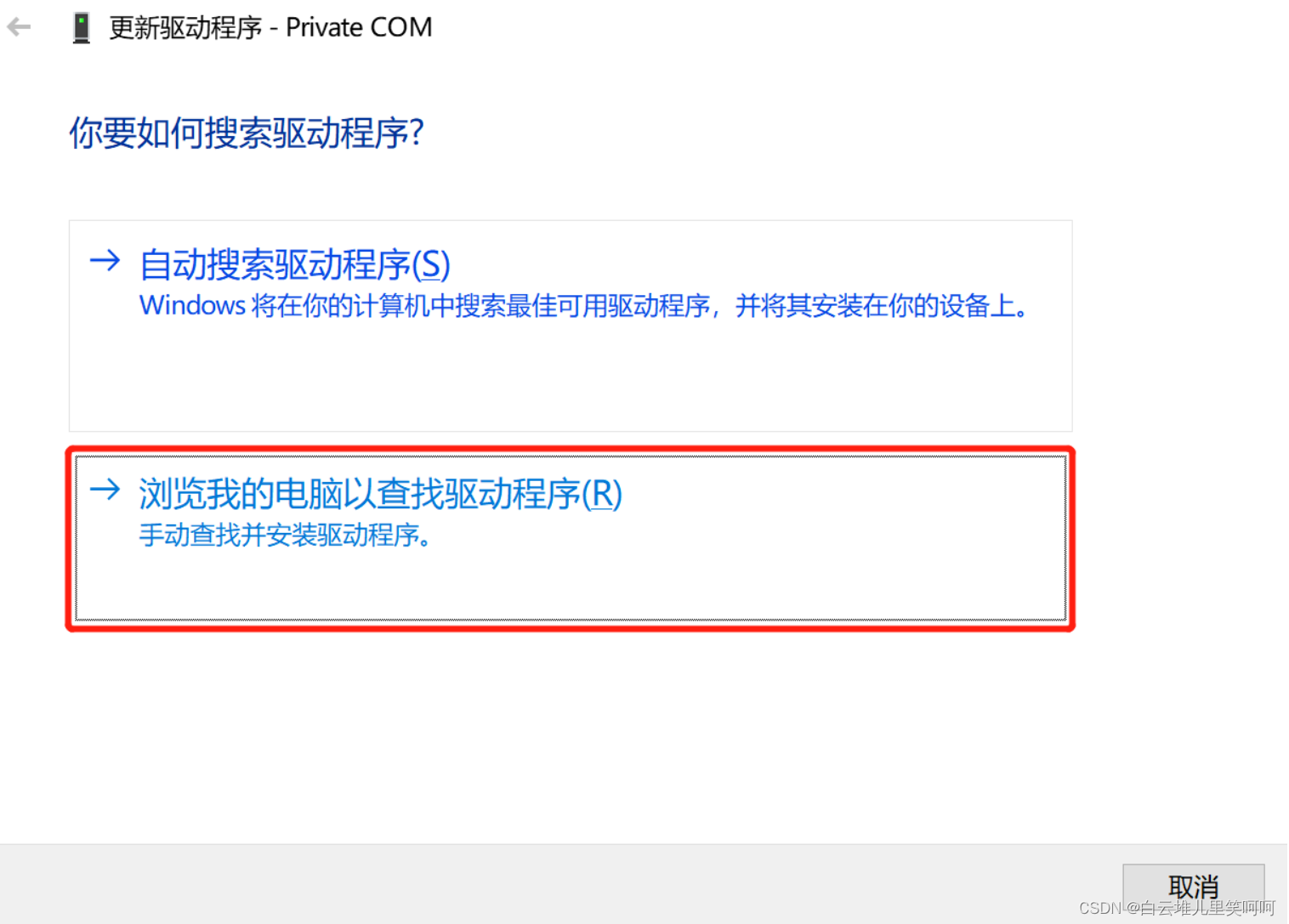

11. 进入后，选择下方“浏览我的电脑以查找驱动程序”。

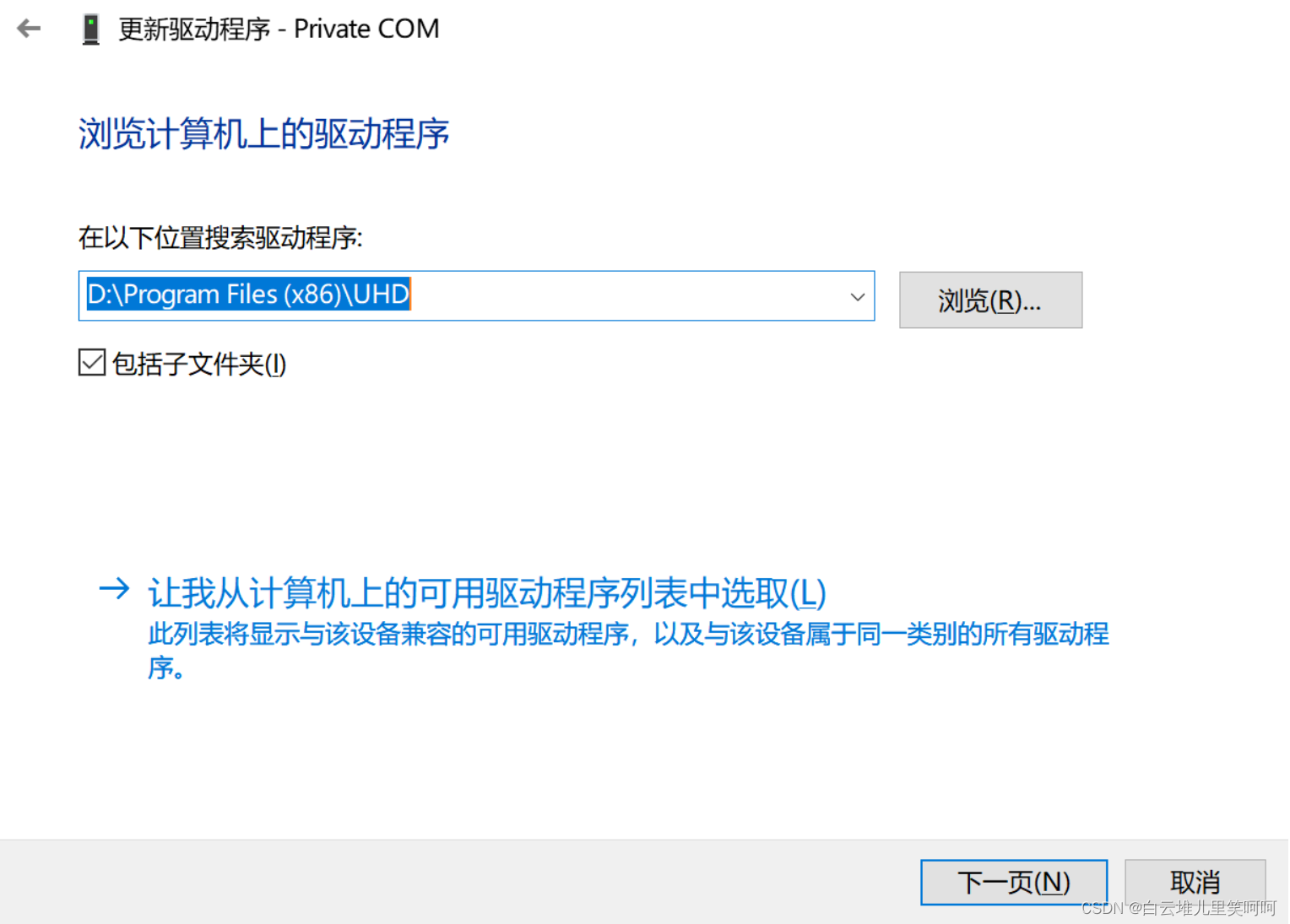

12. 然后找到自己下载UHD驱动程序的位置，勾选“包括子文件夹”，点击下一页，安装即可。

    注意：在安装驱动后运行过程中可能会出现缺少libusb-1.0.dll文件的情况出现，在相关的网站下载相应的.dll文件，然后根据提示放入安装后UHD文件夹内即可。

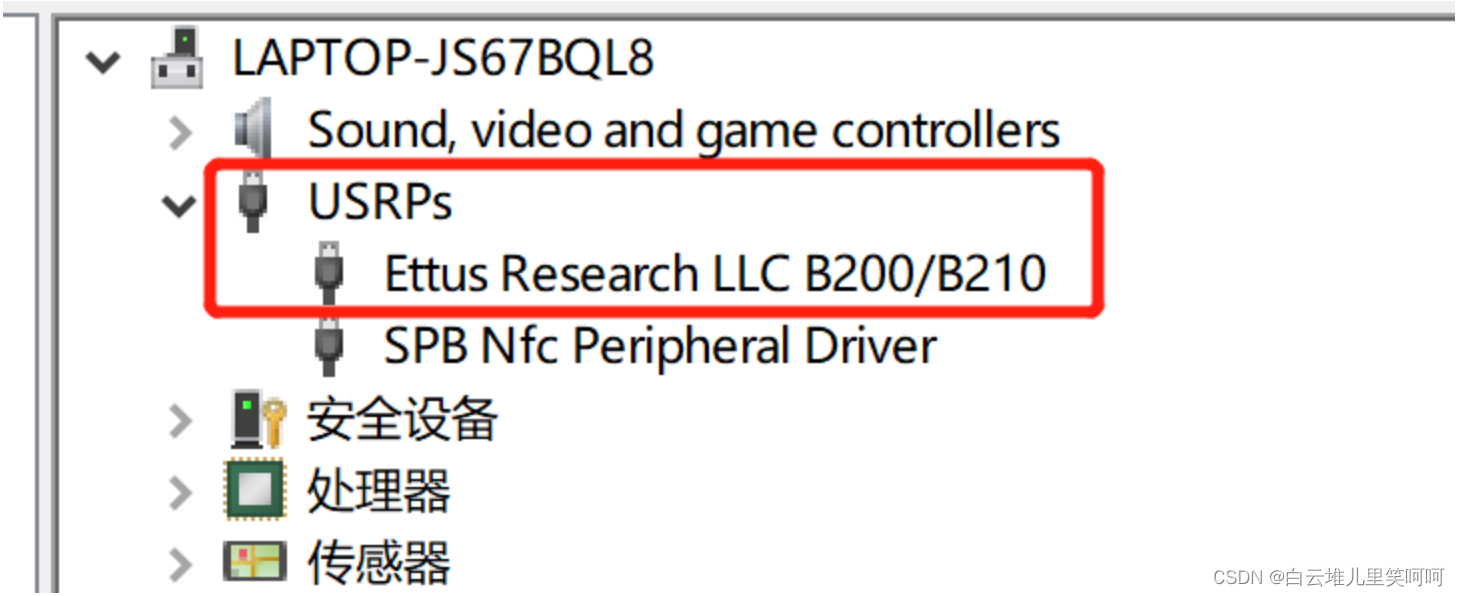

13. 成功安装驱动后，在“设备管理器”中，会出现以下标志，即显示安装成功。


14. 安装完成后，打开MATLAB，在命令行窗口输入“findsdru”

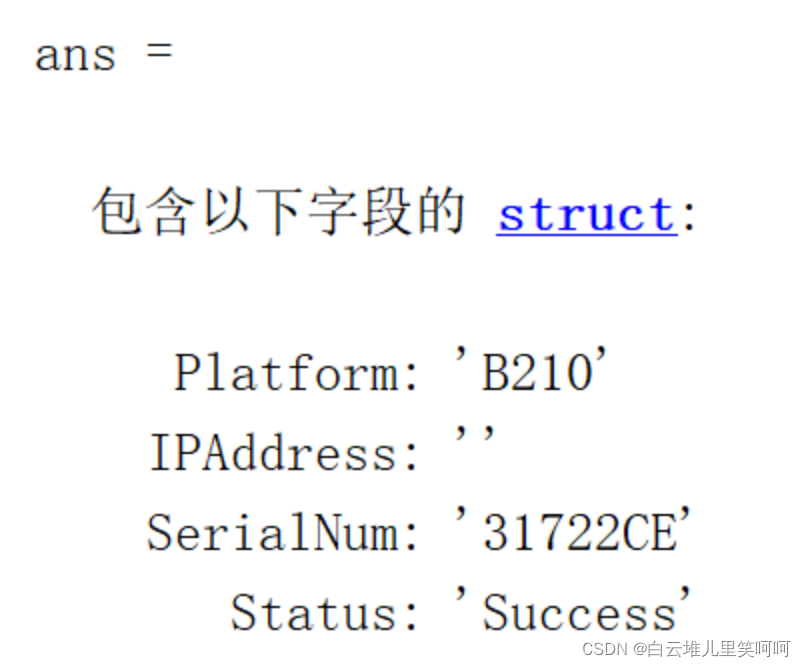

15. 会得到以下结果

    最后显示连接成功。其中IPAddress为空是因为B210型号的USRP没有网卡，正常情况。

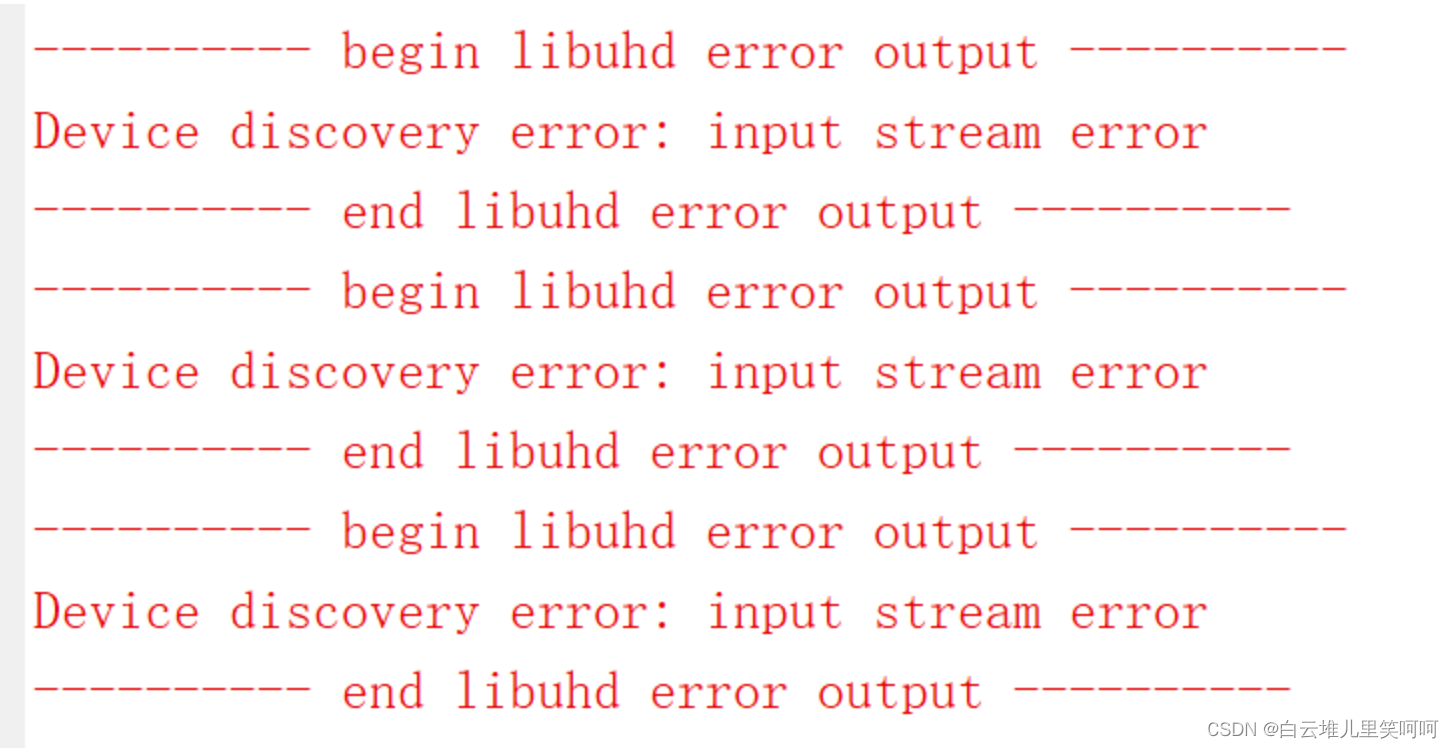

    注意：如果在命令行窗口输入“findsdru”后，出现一下提示，但依旧能检测出设备，不用管他就行，我目前没找到很好的解决办法。

    说明：正如测试B210设备时，提示USB接口必须是USB3.0的接口一样，本人在测试N310时，使用的是网线进行连接。网线连接需注意两点：一、网线必须是能支持千兆网的网线，普通网线会出现没有反应的情况。二、与计算机相连的网口不能通过USB或其他接口通过转接得到网口，这种情况下打不到千兆网的速度，可以ping通，但无法通过MATLAB识别出来。

    连接N310步骤如下：

    1. 上面已经介绍过MATLAB软件安装相应USRP工具箱的步骤和UHD驱动的步骤，以下不多介绍，只介绍N310设备与计算机连接过程需要进行的一系列配置，这样通过MATLAB可以直接检测出来。

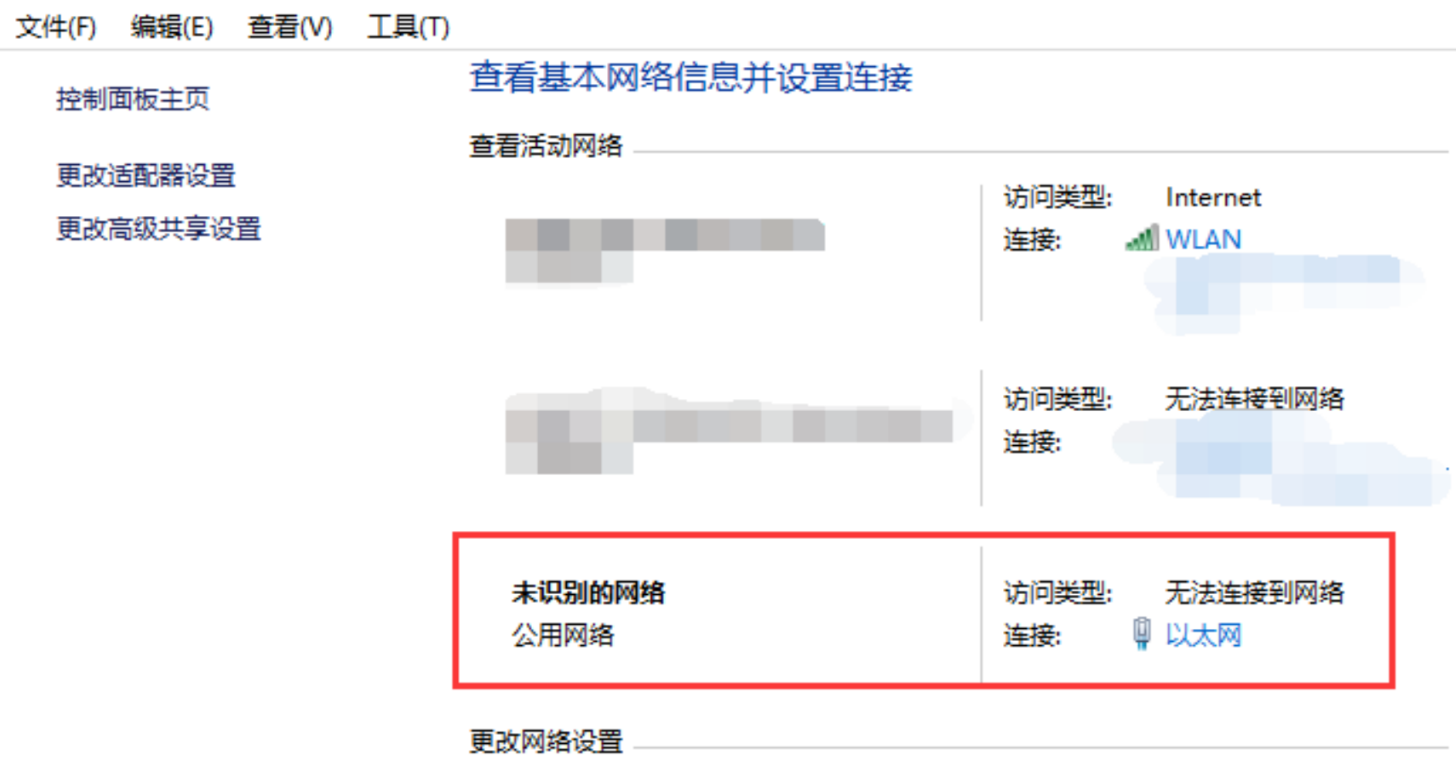

    2. N310设备通过网线进行连接后，需要对网络进行配置，由于N310设备的IP默认为：192.168.10.2，因此与计算机连接后，需要对计算机进行手动设置IP为192.168.XXX.XXX，与N310设备在同一网段内才能相互ping通。打开“网络和共享中心”，找到USRP N310的以太网连接。

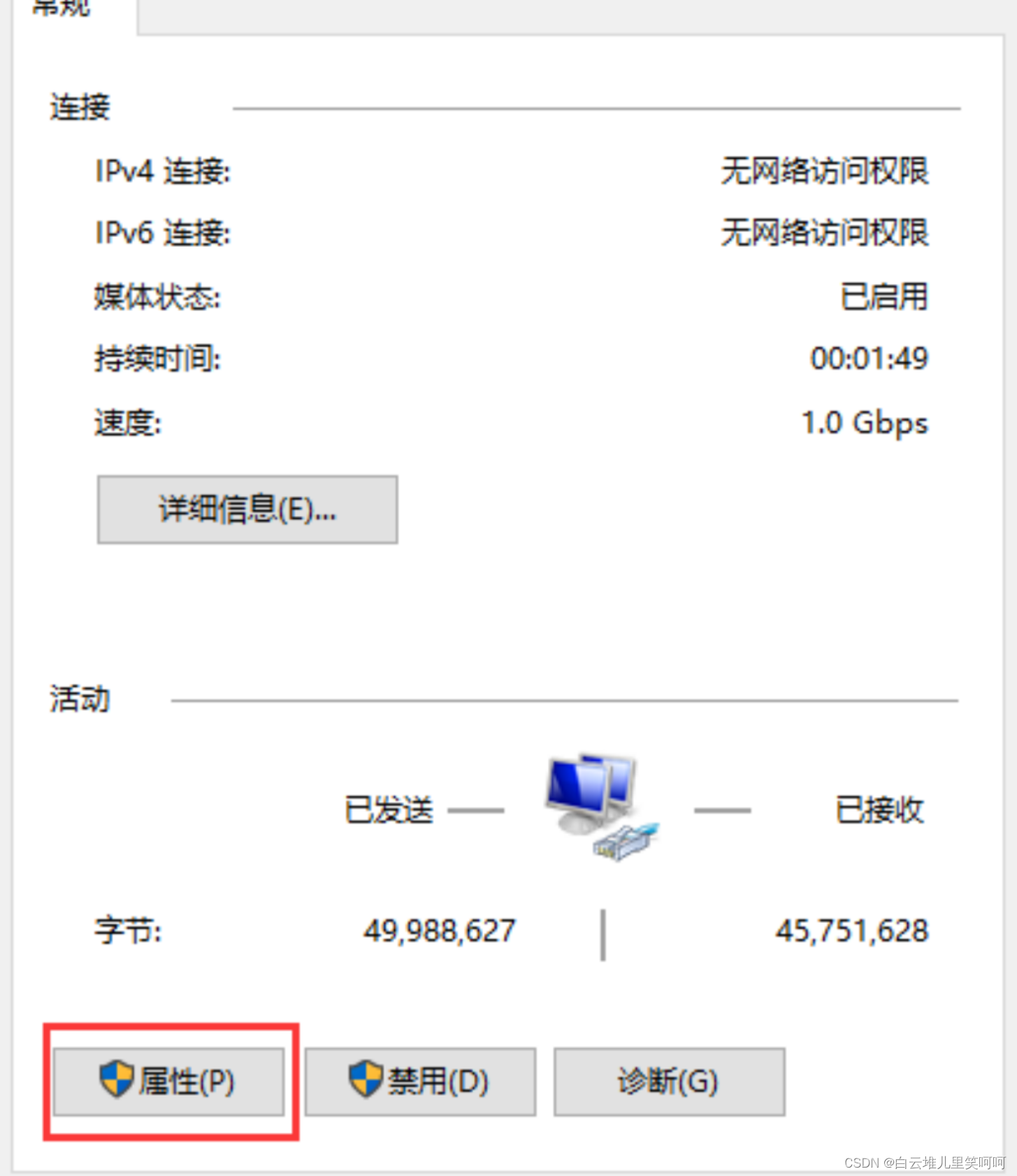

    3. 点击“属性”


    4. 点击“Internet协议版本4（TCP/IPv4）”

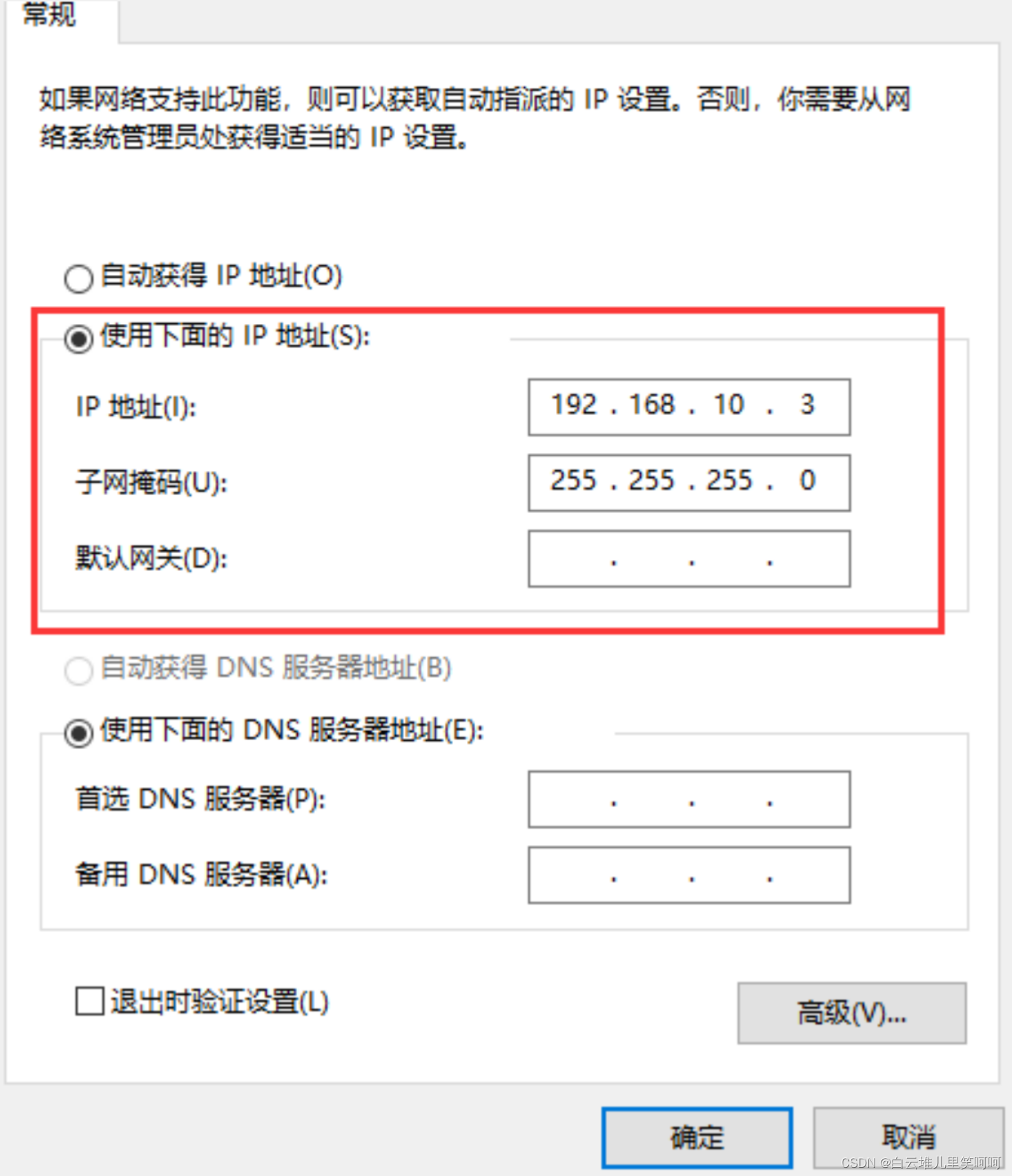

    5. 改为手动设置IP，修改IP地址

       注意：由于windows系统的版本不同，因此手动设置IP的界面不同，但大同小异。特别提醒，在windows新版本中，子网掩码不再是输入四段码，而是变成了“子网前缀长度”，填写24即可。举例：

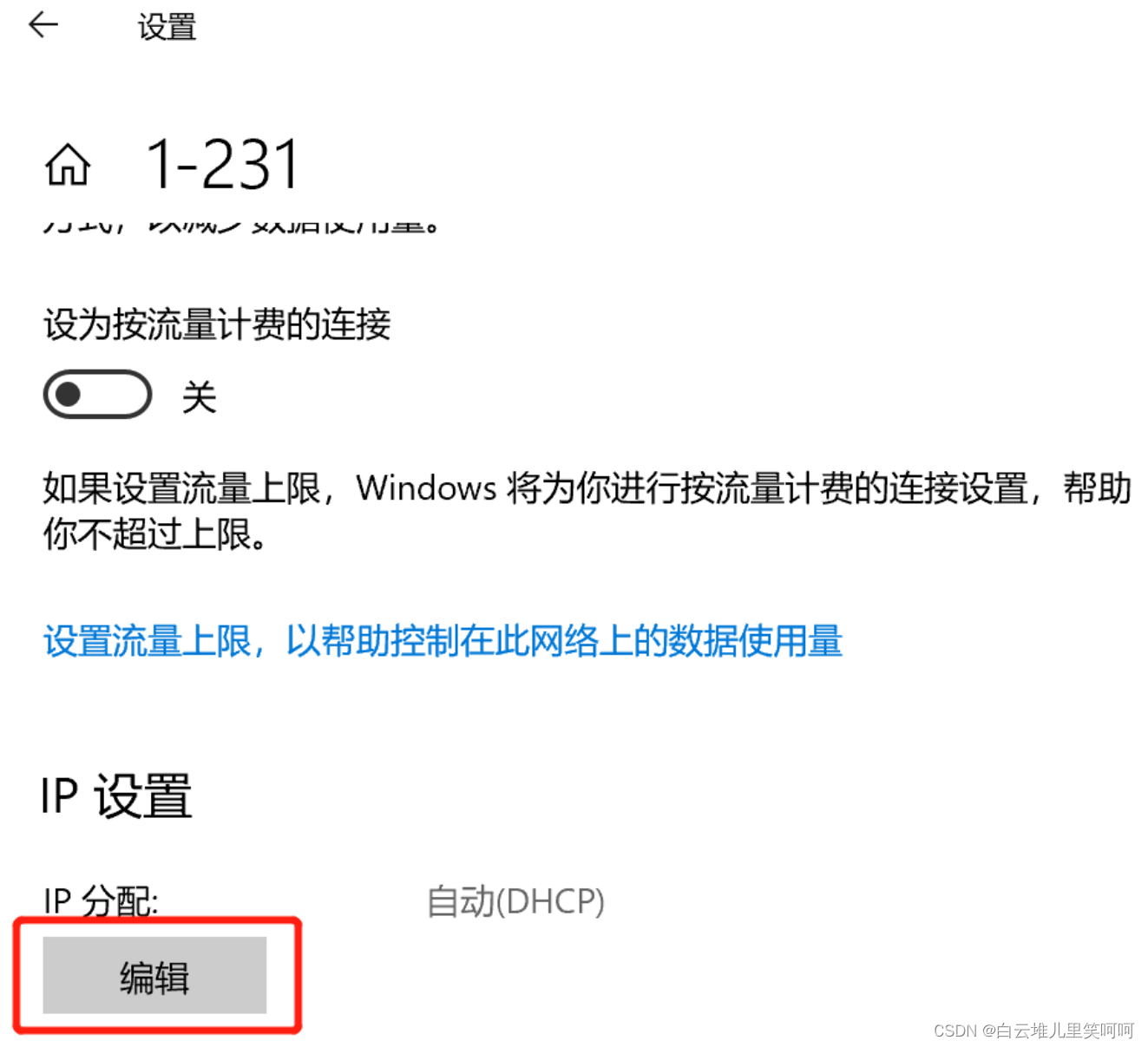

       （1）在进入属性后找到IP设置，点击“编辑”

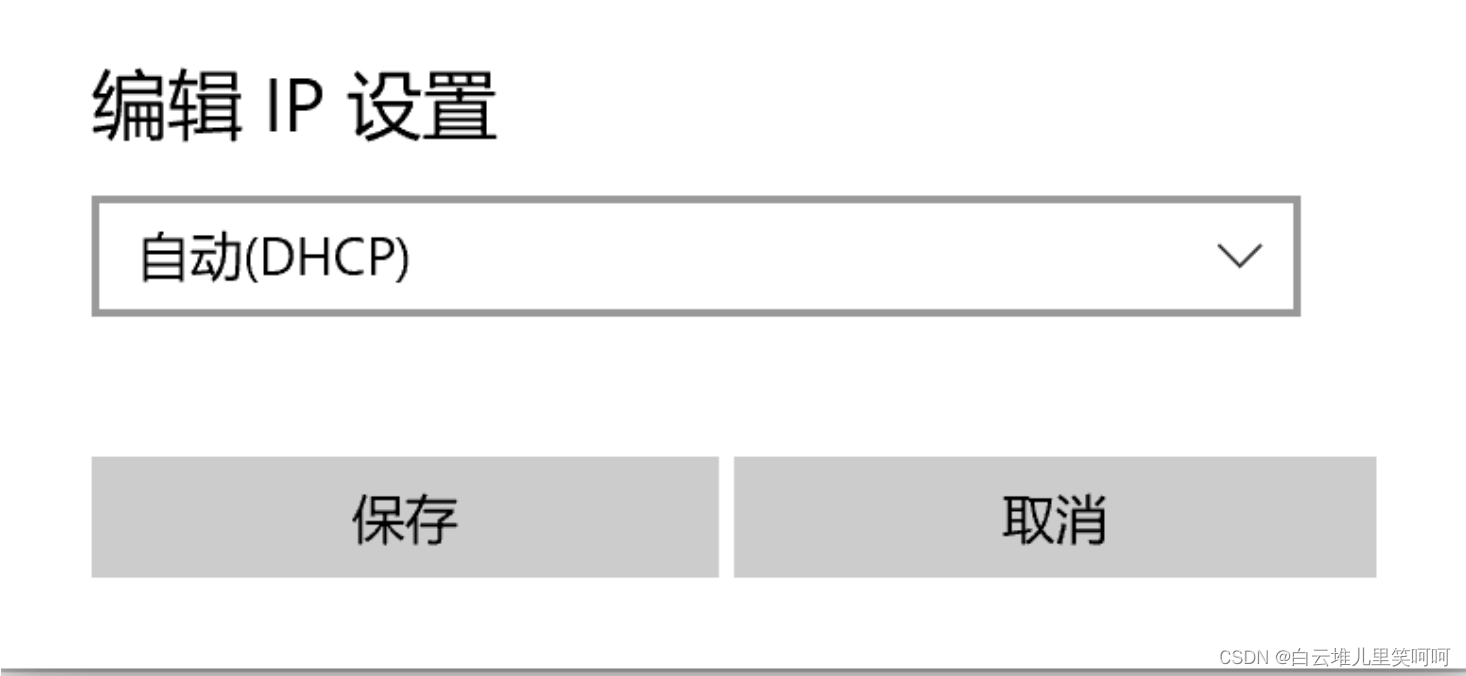

       （2）点击“编辑”，进入一下界面。

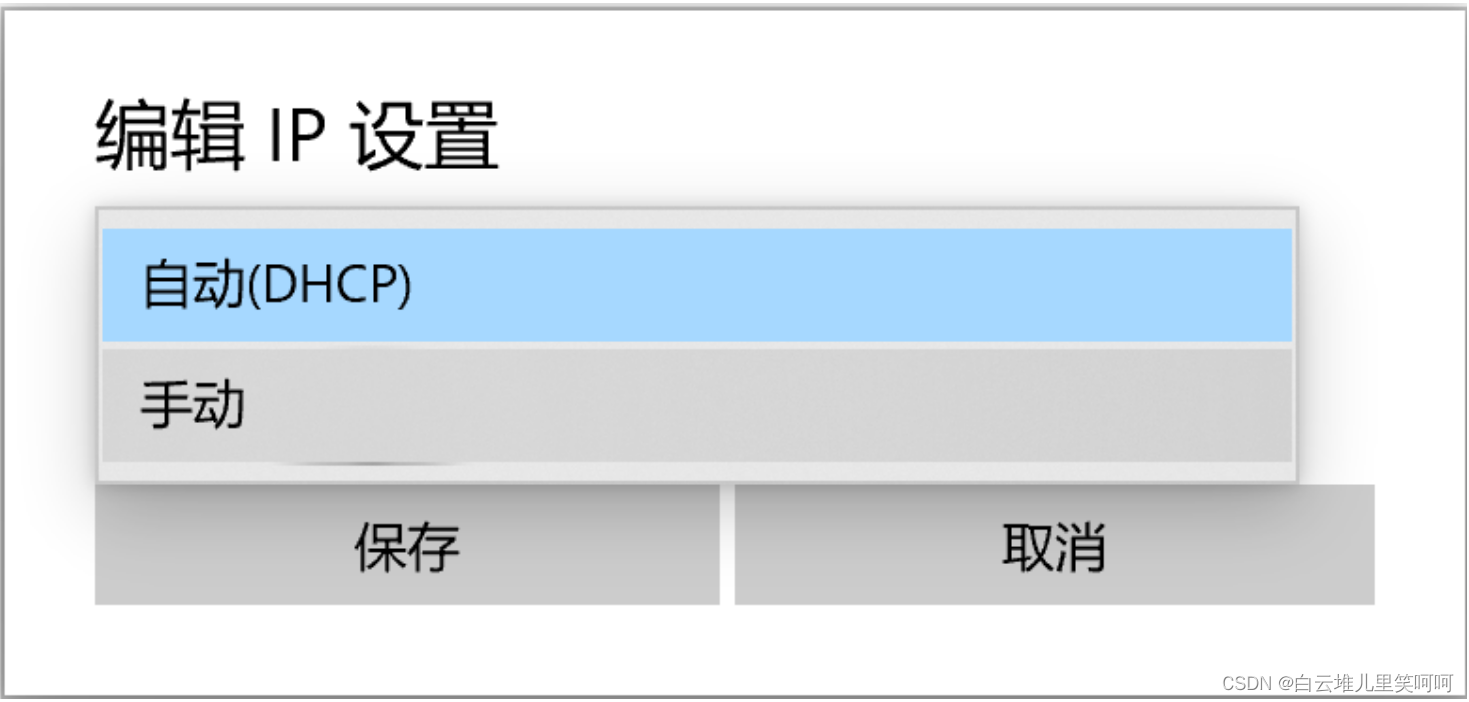

       （3）将“自动”改为“手动”。

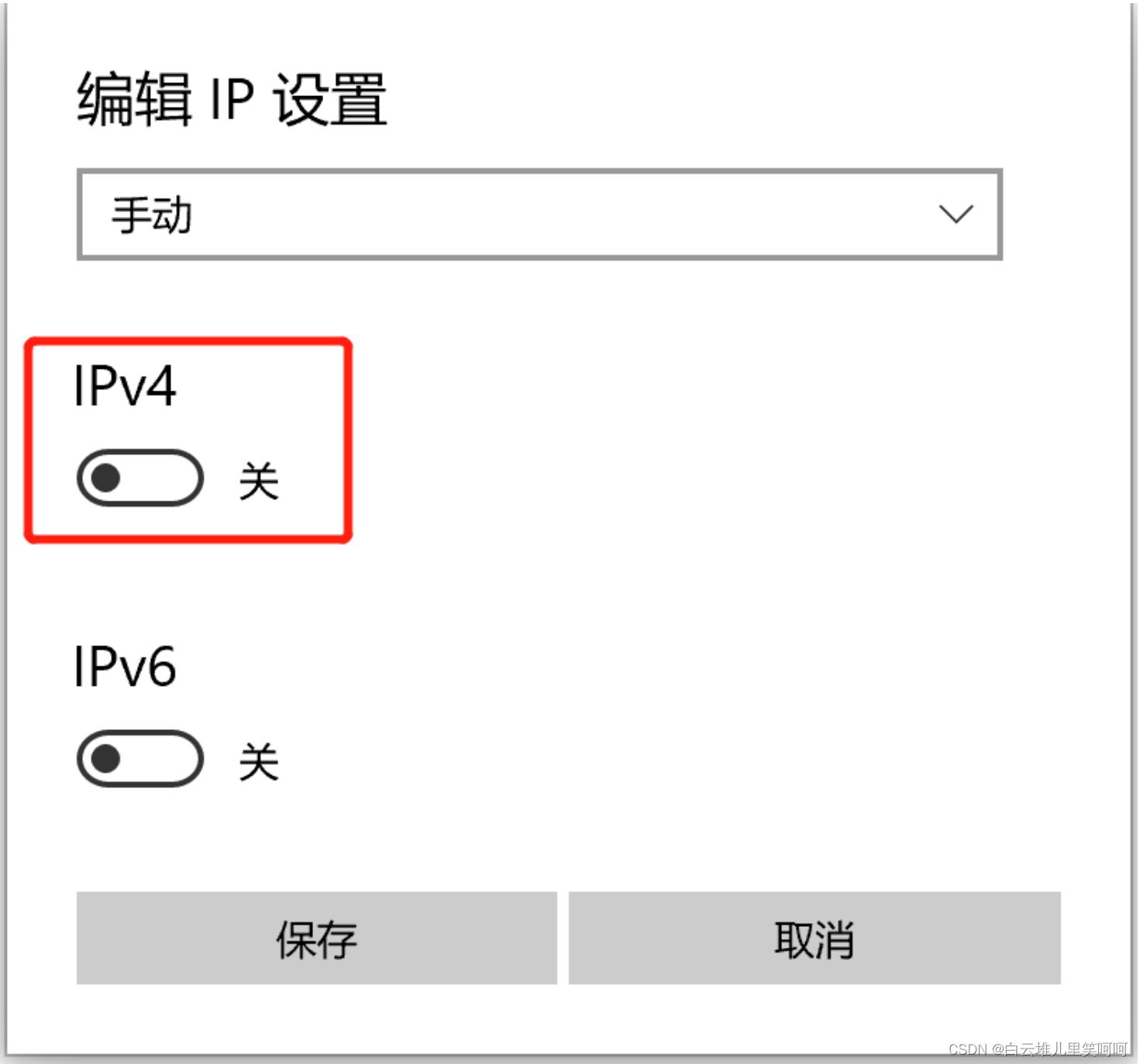

       （4）打开“IPv4”按钮。

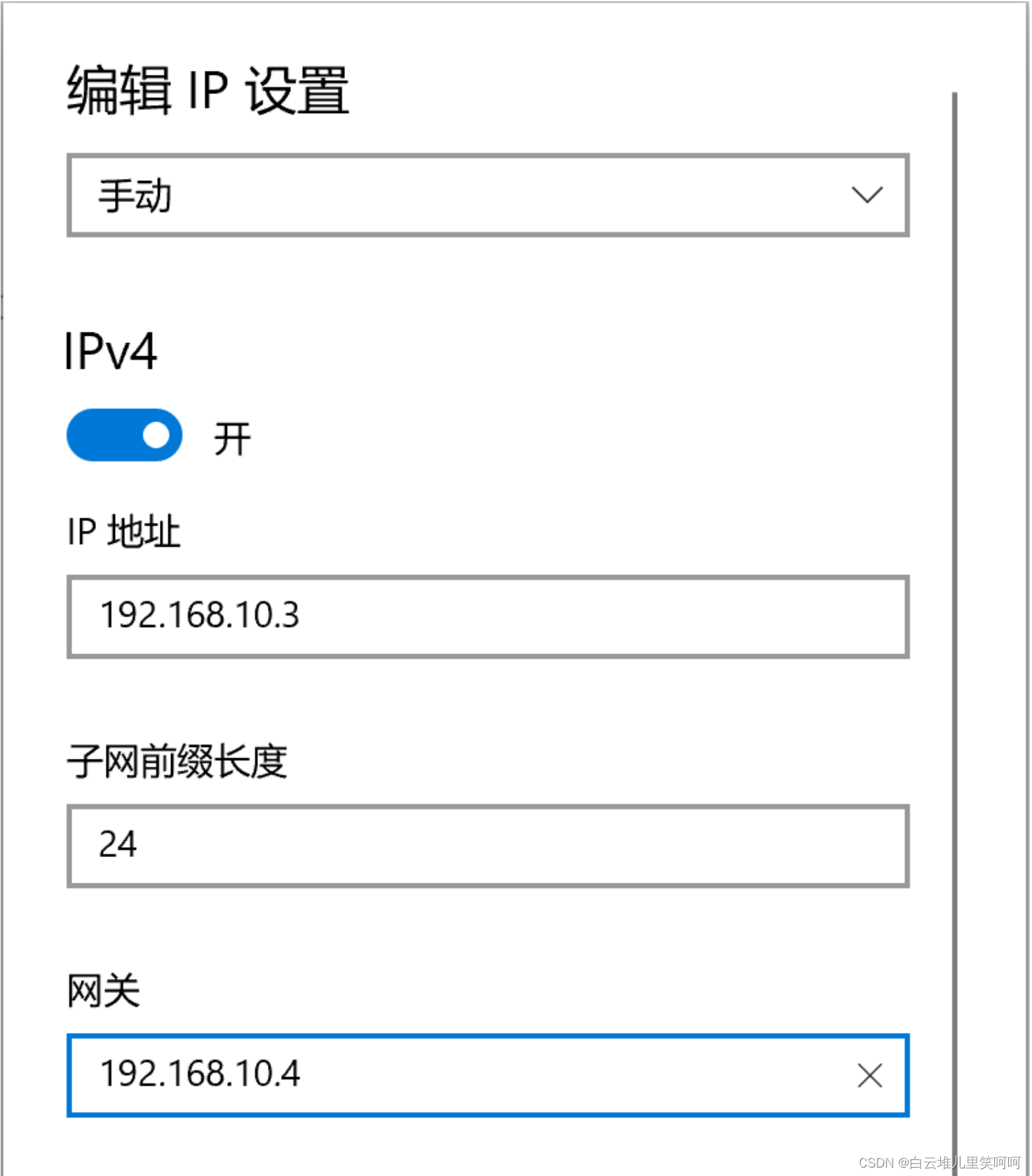

       （5）输入与N310同一网段的IP地址，“子网前缀长度”输入24，点击“保存”即可。

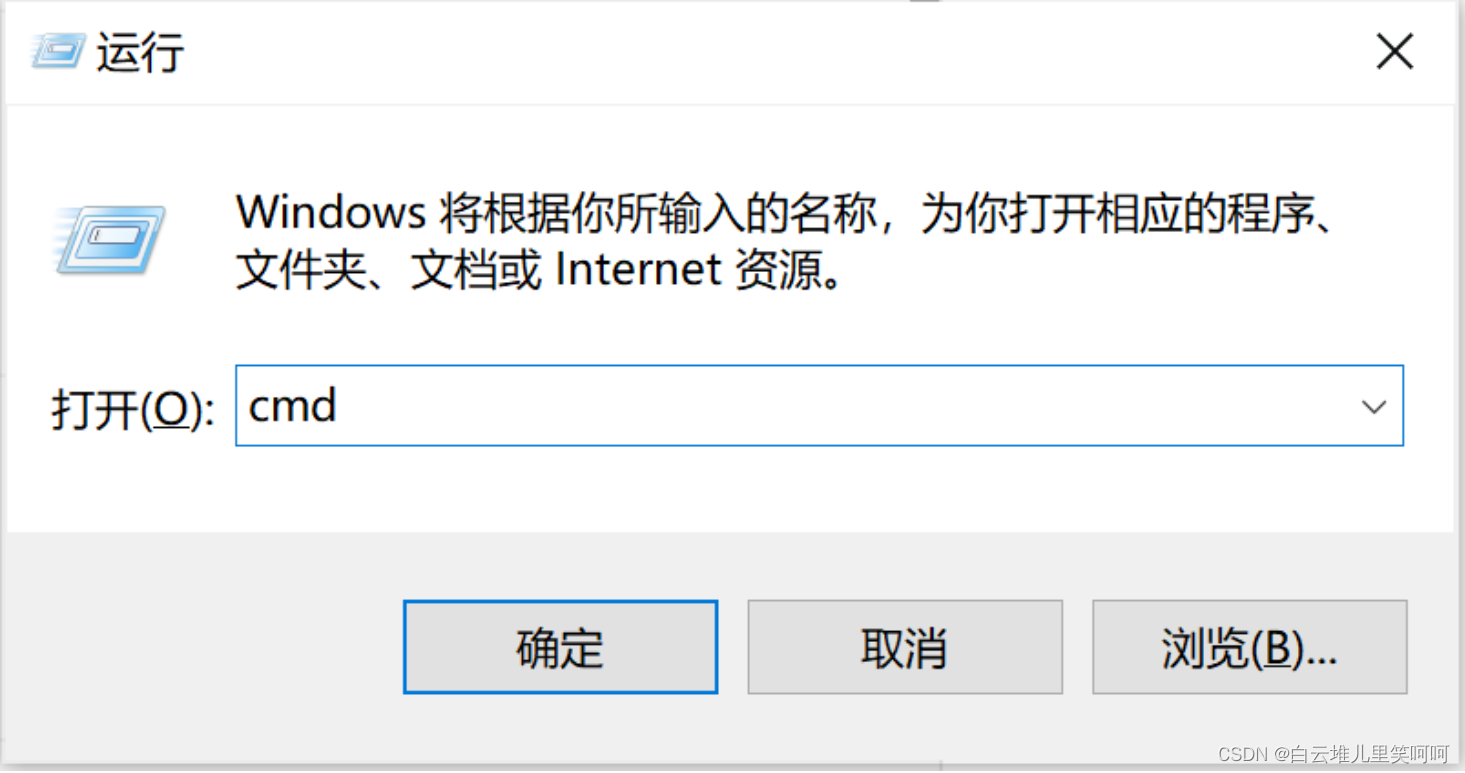

    6. 设置完成IP后，可先通过ping通的方式看是否连接成功。按快捷键：Win+R，进入“运行”，输入cmd，点击“确定”。

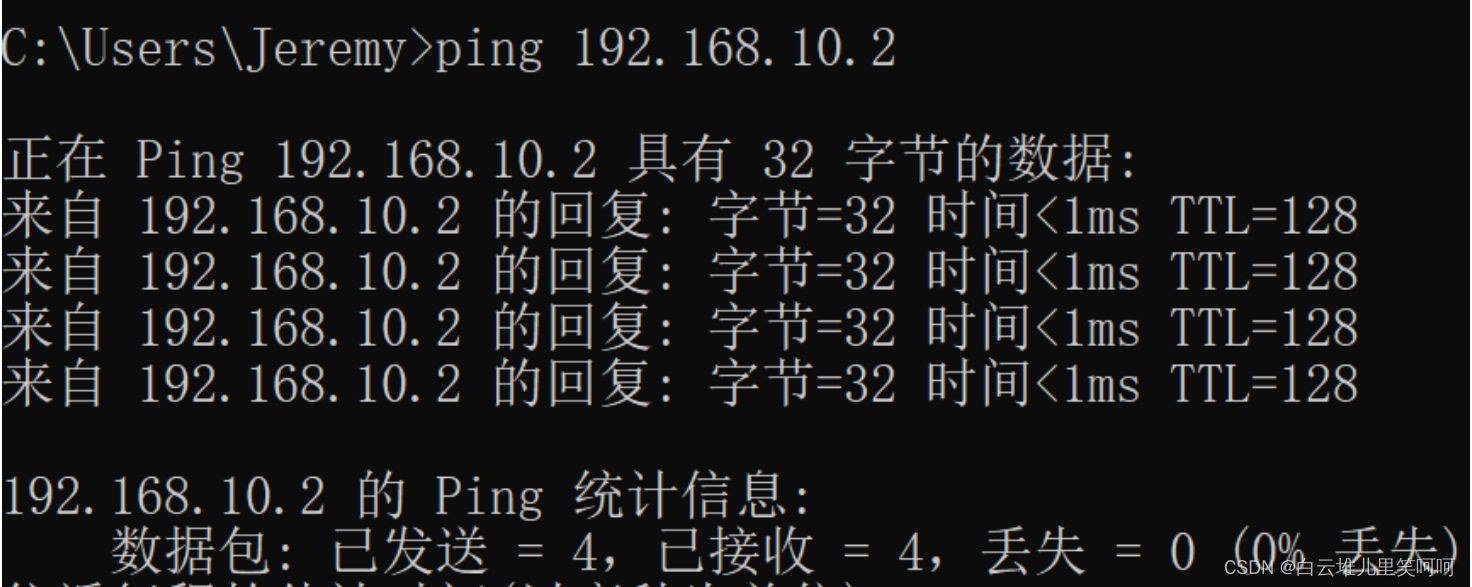

    7. 最后ping 192.168.10.2，如果显示以下界面，则表示N310与计算机能够正常连接。

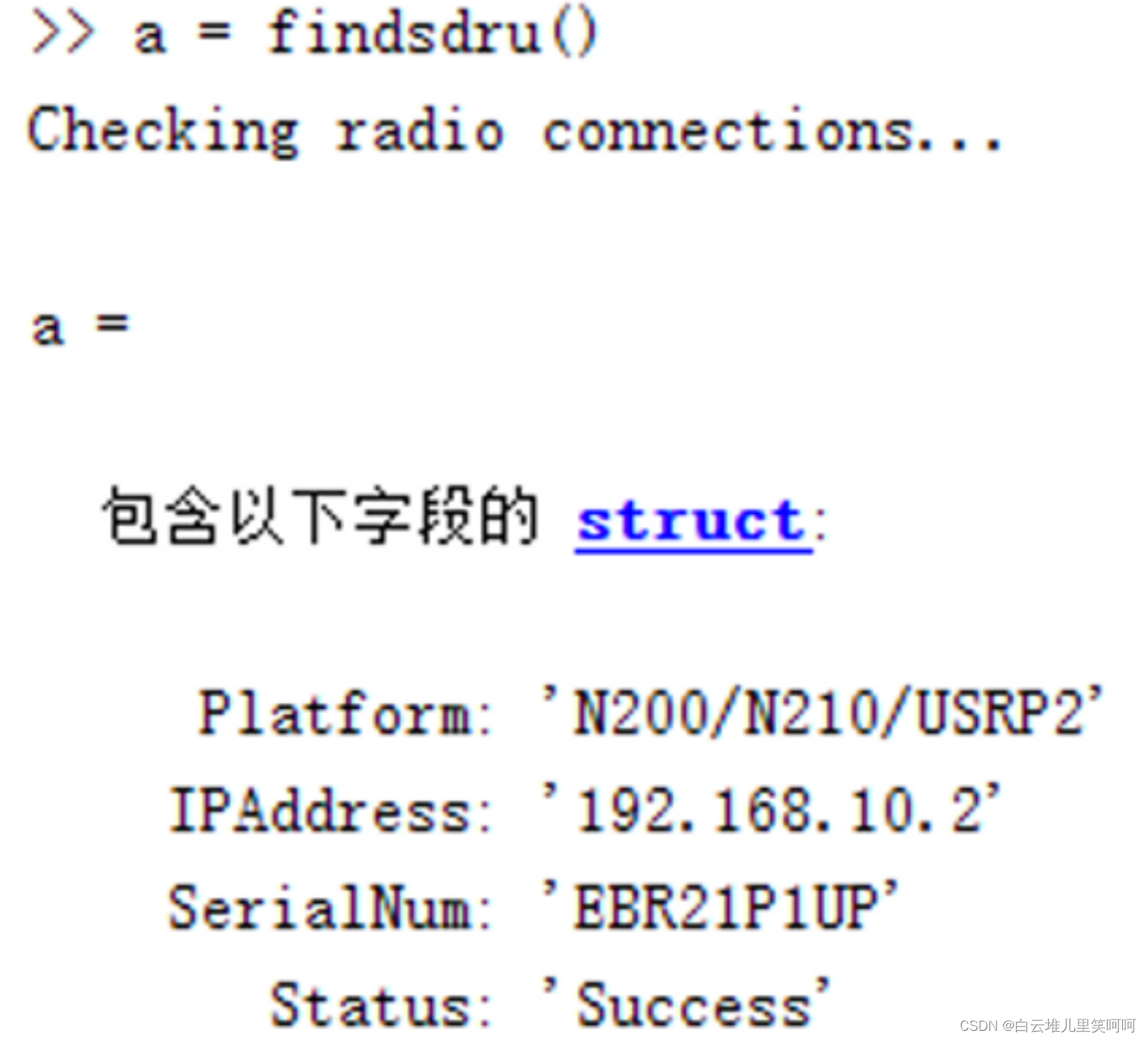

    8. 打开MATLAB，在命令行窗口内输入“findsdru”，检测出设备即表示连接成功。下图是随便找了个，内容相似。
       补充：MATLAB相关工具箱内有相应的简单教程，在学习的时候可以参考。
