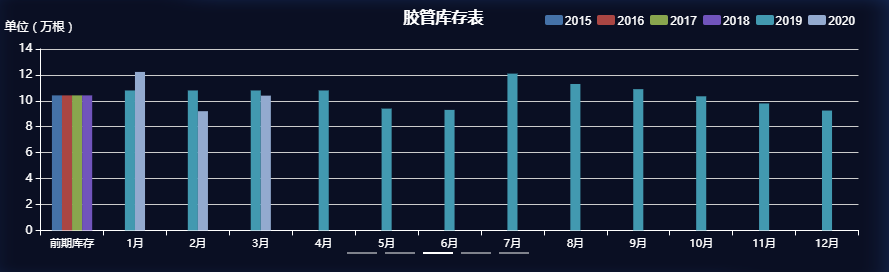

话不多说，先上图
业务需求是，在【前期库存中】，显示四年的数量；后面的1-12月每个系列中最多显示两个柱子。
在echarts官方实例中，系列的数量是由 series 数组中的数量决定的，也就是说该数组中有几个数据项，就有几根柱子，但是每个系列项的柱子数是一样的。这样是不满足我的需求的。所以接下来就要开始寻找其他解决方式。
后来发现了echarts提供了自定义的渲染方式，series-custom，链接传送
1、开发者自定义渲染逻辑（renderItem 函数）
custom 系列需要开发者自己提供图形渲染的逻辑，这个渲染逻辑一般是通过 renderItem 实现，例如
var option = {
...,
series: [{
type: 'custom',
renderItem: function (params, api) {
// ...
},
data: data
}]
}data 中的每个数据项，都会调用 renderItem 函数。renderItem 函数的作用：返回一个（或者一组）图形元素定义，图形元素定义了图形元素的类型、位置、尺寸、样式等
ECharts 会根据这些 图形元素定义 来渲染出图形元素。
var option = {
...,
series: [{
type: 'custom',
renderItem: function (params, api) {
// 对于 data 中的每个 dataItem，都会调用这个 renderItem 函数。
// （但是注意，并不一定是按照 data 的顺序调用）
// 这里进行一些处理，例如，坐标转换。
// 这里使用 api.value(0) 取出当前 dataItem 中第一个维度的数值。
var categoryIndex = api.value(0);
// 这里使用 api.coord(...) 将数值在当前坐标系中转换成为屏幕上的点的像素值。
var startPoint = api.coord([api.value(1), categoryIndex]);
var endPoint = api.coord([api.value(2), categoryIndex]);
// 这里使用 api.size(...) 获得 Y 轴上数值范围为 1 的一段所对应的像素长度。
var height = api.size([0, 1])[1] * 0.6;
// 这里返回为这个 dataItem 构建的图形元素定义。
return {
// 表示这个图形元素是矩形。还可以是 'circle', 'sector', 'polygon' 等等。
type: 'rect',
// shape 属性描述了这个矩形的像素位置和大小。
// 其中特殊得用到了 echarts.graphic.clipRectByRect，意思是，
// 如果矩形超出了当前坐标系的包围盒，则剪裁这个矩形。
shape: echarts.graphic.clipRectByRect({
// 矩形的位置和大小。
x: startPoint[0],
y: startPoint[1] - height / 2,
width: endPoint[0] - startPoint[0],
height: height
}, {
// 当前坐标系的包围盒。
x: params.coordSys.x,
y: params.coordSys.y,
width: params.coordSys.width,
height: params.coordSys.height
}),
// 用 api.style(...) 得到默认的样式设置。这个样式设置包含了
// option 中 itemStyle 的配置和视觉映射得到的颜色。
style: api.style()
};
},
data: [
[12, 44, 55, 60], // 这是第一个 dataItem
[53, 31, 21, 56], // 这是第二个 dataItem
[71, 33, 10, 20], // 这是第三个 dataItem
...
]
}]
}这里主要用到了几个方法：
- api.value(...) 得到给定维度的数据值
-
@param {number} dimension 指定的维度（维度从 0 开始计数）。 @param {number} [dataIndexInside] 一般不用传，默认就是当前数据项的 dataIndexInside。 @return {number} 给定维度上的值。
-
- api.coord(...) 将数据值映射到坐标系上
-
@param {Array.<number>} data 数据值。 @return {Array.<number>} 画布上的点的坐标，至少包含：[x, y] 对于polar坐标系，还会包含其他信息： polar: [x, y, radius, angle]
-
- api.size(...) 给定数据范围，映射到坐标系上后的长度。
例如，cartesian2d中，api.size([2, 4]) 返回 [12.4, 55]，表示 x 轴数据范围为 2 映射得到长度是 12.4，y 轴数据范围为 4 时应设得到长度为 55。
在一些坐标系中，如极坐标系（polar）或者有 log 数轴的坐标系，不同点的长度是不同的，所以需要第二个参数，指定获取长度的点
@param {Array.<number>} dataSize 数据范围。
@param {Array.<number>} dataItem 获取长度的点。
@return {Array.<number>} 画布上的长度了解以上概念之后，直接上代码。
2、开发过程
由于是在vue中开发的，小伙伴们可以自行调整框架。
<template>
<div class="fillcontain withdrawNotes">
<div class="anicommon">
<div id="demo"></div>
</div>
</div>
</template>
<script>
import echarts from 'echarts'
var data = []
data.push({ name: '1', value: [0, 0, 120, 1, 4] })
data.push({ itemStyle: { normal: { color: '#1bbcf3' } }, name: '2', value: [0, 120, 220, 1, 4] })
data.push({ itemStyle: { normal: { color: 'lightgreen' } }, name: '3', value: [0, 0, 150, 2, 4] })
data.push({ itemStyle: { normal: { color: '#61a0a8' } }, name: '4', value: [0, 0, 200, 3, 4] })
data.push({ itemStyle: { normal: { color: '#715881' } }, name: '5', value: [0, 0, 200, 4, 4] })
// data.push({ itemStyle: { normal: { color: '#715881' } }, name: '2011', value: [0, 0, 200, 5, 5] })
data.push({ name: '6', value: [1, 0, 250, 1, 3] })
data.push({ name: '7', value: [1, 0, 280, 2, 3] })
data.push({ itemStyle: { normal: { color: '#91c7ae' } }, name: '8', value: [1, 0, 280, 3, 3] })
// data.push({ itemStyle: { normal: { color: 'lightgreen' } }, name: '2012', value: [0, 150, 350, 200] })
// data.push({ itemStyle: { normal: { color: 'lightgreen' } }, name: '2012', value: [1, 250, 320, 200] })
data.push({ name: '9', value: [2, 0, 330, 1, 1] })
data.push({ itemStyle: { normal: { color: '#2f4554' } }, name: '10', value: [3, 0, 430, 1, 2] })
data.push({ itemStyle: { normal: { color: 'lightgreen' } }, name: '11', value: [3, 0, 230, 2, 2] })
console.log(data)
export default {
data() {
return {
option: {
tooltip: {
trigger: 'item'
},
xAxis: {
type: 'category',
data: ['系列1', '系列2', '系列3', '系列4'],
splitArea: {},
splitLine: { show: true }
},
yAxis: { type: 'value' },
series: [
{
type: 'custom',
renderItem: this.renderItem,
itemStyle: { normal: { opacity: 0.8 } },
encode: { y: [1, 2], x: 0 },
data: data
}
]
}
}
},
methods: {
lineRender: function() {
var myChart = echarts.init(document.getElementById('demo'))
myChart.setOption(this.option)
},
renderItem: function(params, api) {
let categoryIndex = api.value(0)
let start = api.coord([categoryIndex, api.value(1)])
let end = api.coord([categoryIndex, api.value(2)])
let width = api.size([0, api.value(2)])[0] * 0.8
const num = api.value(4) // 每个系列柱子数
const currentIndex = api.value(3)
const isOdd = num % 2 === 0
const midN = isOdd ? num / 2 : (num + 1) / 2
var rect = ''
width = width / num
let rectX = start[0] - width / 2
const FIXED_WIDTH = 0 // 柱子间距
// 数据处理，结构为 { itemStyle: { normal: { color: 'lightgreen' } }, name: '2011', value: [0, 0, 150, 2, 5] }
// 其中value 分为五个维度，分别为{系列项}（从0开始）、y轴起始值(均为0)、实际值、同系列中索引值（从1开始）、同系列数据项总数
if (num > 1) {
if (isOdd) {
if (currentIndex <= midN) {
// 中位数左侧
rectX =
start[0] - width / 2 - width / 2 + (currentIndex - midN) * width - FIXED_WIDTH * (midN + 1 - currentIndex)
} else {
// 中位数右侧
rectX =
start[0] - width / 2 + width / 2 + (currentIndex - midN - 1) * width + FIXED_WIDTH * (currentIndex - midN)
}
} else {
rectX = start[0] - width / 2 + (currentIndex - midN) * (width + FIXED_WIDTH)
}
}
rect = {
type: 'rect',
shape: echarts.graphic.clipRectByRect(
{ x: rectX, y: end[1], width: width, height: start[1] - end[1] },
{
x: params.coordSys.x,
y: params.coordSys.y,
width: params.coordSys.width,
height: params.coordSys.height
}
),
style: api.style()
}
return rect
}
},
mounted() {
this.lineRender()
}
}
</script>
<style lang="scss">
#demo {
width: 800px;
height: 400px;
border: 1px solid #000;
}
</style>
该部分代码可以直接在vue中引入后允许，测试数据效果如图：
data中的系列项一共分为五个维度，
例如 [0, 0, 120, 1, 4]
分别为{系列项索引值}（从0开始）、y轴起始值(如果是从x轴开始则为0，叠加数值则为实际值如120)、实际y轴值、同系列中索引值（从1开始，表示第几项）、同系列数据项总数
该示例对每个系列有几根柱子判断，判断标准是数据项中的第五个维度值。根据柱子数不一样，分为奇数和偶数个数，两种对坐标的计算方式略有差异，所以分别处理。
坐标的计算方式，在自定义坐标中 params.coordSys 为当前坐标系的包围盒
{
type: "cartesian2d",
x: 79.80000000000001,
y: 60,
width: 638.4000000000001,
height: 278
}坐标系是以左上角为基准，横轴向右为正方向，纵轴向下为正方向，坐标点为{x, y}，坐标系的宽高为width height。构成了一整个盒子。
然后就是根据柱子的参数，分为计算出单个柱子的x y width height即可，剩下的就是具体的数学计算逻辑啦，基本还是比较易懂的，就不做过多的描述啦，有问题可以留言交流。 当然计算方式不只一种， 感兴趣的同学可以了解一下。欢迎大家点赞哦~~
