003-华为eNSP实验-FTP、HTTP、DNS实验

本章知识点

• 配置域名服务器
• 使用http
• 使用ftp
• 了解数据抓包
• 重温DNS、TCP三次握手、四次挥手的简要数据包

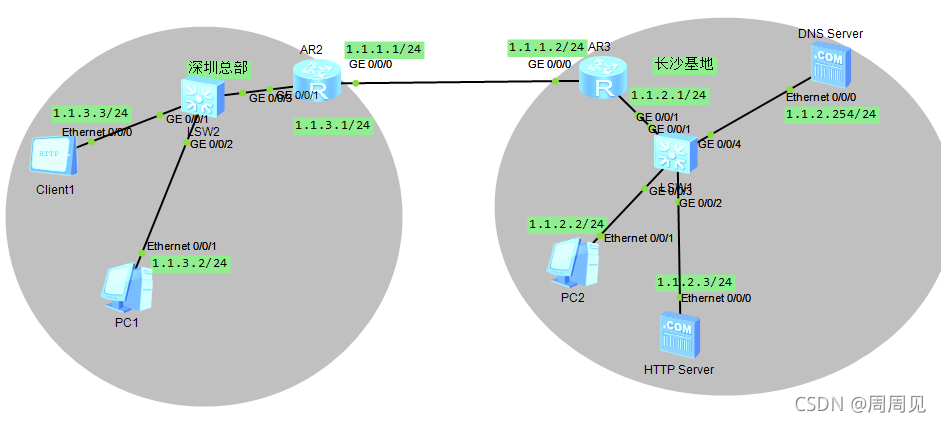

总体拓扑

• Client1 用于作为HTTP、FTP的客户端
• HTTP Server用于作为HTTP和FTP服务器
• DNS Server用于作为DNS服务器
• AR1220只有两个GE口，Eth口低版本不支持从二层转三层（故需要套个交换机使用）

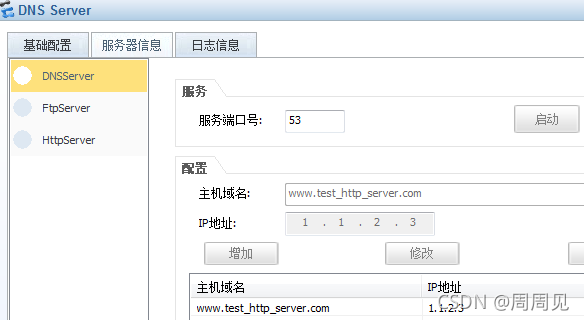

1、配置域名服务器

DNS server(1.1.2.254/24)

PC1测试PING域名

域名解析成功，说明域名服务器和域名对应的IP都对的。

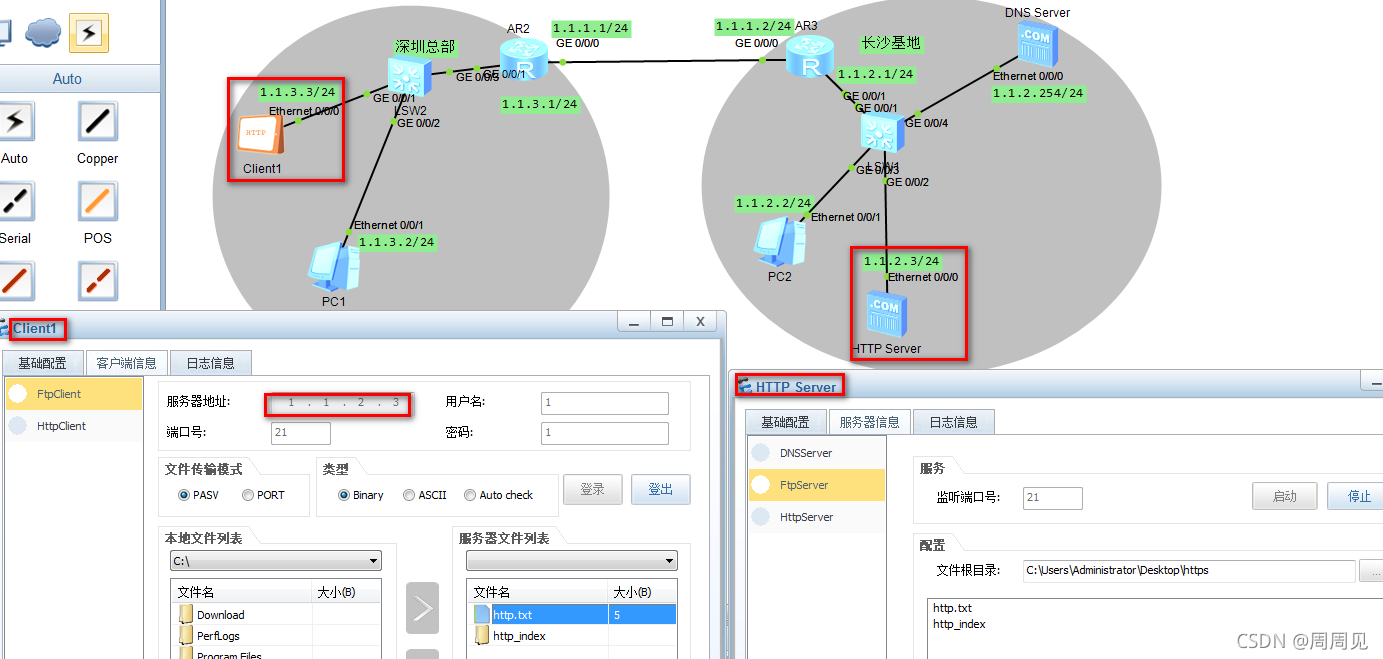

2、配置FTP服务器

直接可以访问，能够互传文件

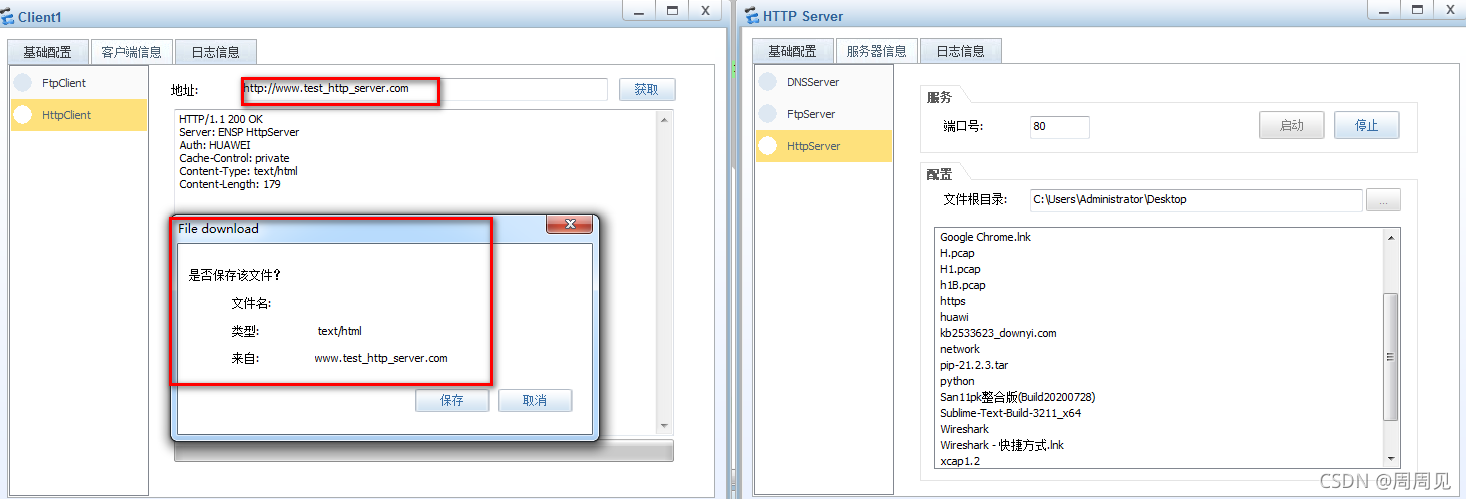

3、配置HTTP服务器

直接通过域名访问
http://www.test_http_server.com
会获取首页文件

4、数据抓包功能

抓取数据包

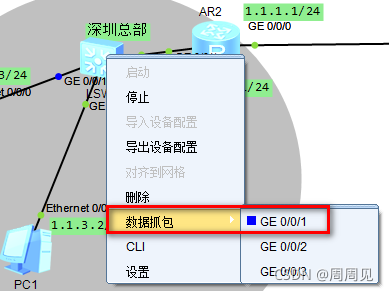

右键抓包（client和server的接口无法直接抓包，就往上一层接口抓包即可）

点击抓包后，会出现一个wireshark框（注意不要抓太多，及时暂停，不能非常消耗性能。此处停止后再抓包，只能关掉wireshark重新开始抓）

Client1 执行http访问操作

同上

查看报文

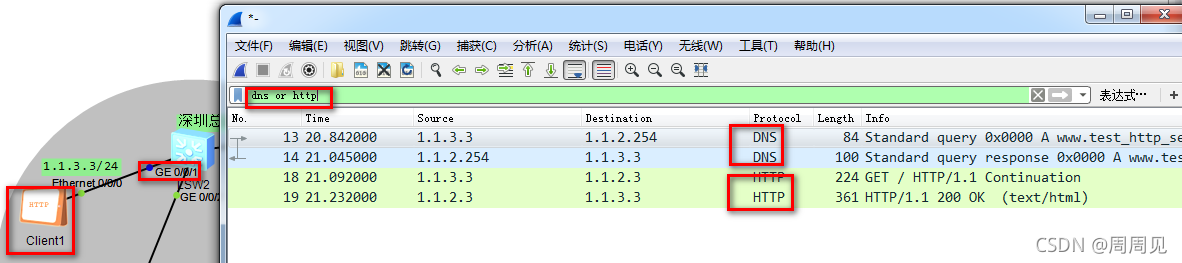

对报文进行过滤 dns or http
报文如下：

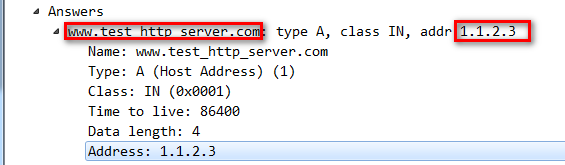

DNS回复报文

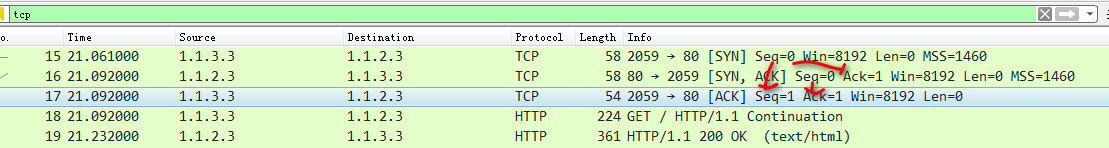

TCP三次握手

• 1、客户端发 SYN标志请求新连接
• 2、服务端发 新SYN 和 确认客户端SYN的ACK
• 3、客户端发 确认服务端SYN的ACK


TCP四次挥手

忽略第一个FIN包的其余ACK

• 由于TCP是双向数据流，所以传完的任意一边要主动发起关闭。挥两轮。

第一轮

• 22、23包 客户端（1.1.3.3）主动FIN关闭 3.3 > 2.3方向的数据传输
• 每次ACK确认+1

第二轮

• 24、25包 服务端（1.1.2.3）被动FIN关闭 2.3 > 3.3方向的数据传输
• 每次ACK确认+1
