第一章 cad、arcgis数据转换操作教程

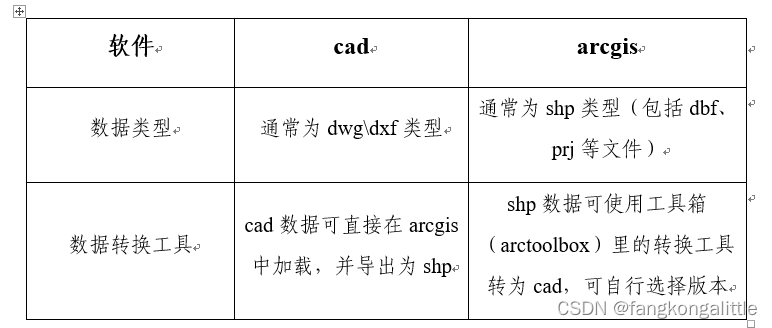

1.数据简介

不论是dwg数据还是shp数据，都是分图层的。
dwg数据可以看作一个大容器，打开后所有图层都可以显示，且符号、比例等均已设置好，经发送或复制后打开符号、比例不变；
而shp数据可以看作为一个图层，存储shp数据的大容器可以是数据库（mdb、gdb等类型），shp数据操作需要建立mxd工程，在工程中需设置坐标系，比例尺等，需要注意的是，shp数据加载到mxd后，路径将被锁定，如需修改文件夹名称或迁移文件，需要在mxd中右击相应图层修改数据源。shp数据经发送、复制后符号需重新定义。

2.数据转换

2.1 dwg数据转shp数据

首先打开cad软件，“编辑-图层控制-图层设定”调出图层窗口，第一列小灯泡形状为开关，单击可打开或关闭图层，将自己所需要用的图层打开，其余图层关掉。然后选中需用图层数据，右击复制，新建dwg，黏贴到原坐标，保存（注意：原始dwg不应保存，应按原始数据留存）。
打开arcgis软件，在左侧内容列表中，右击“图层”，第一个“添加数据”，下拉“查找范围”或“连接到文件夹”，加载刚刚新建并保存的dwg文件，可直接加载线文件或面文件（Polyline; Polygon类型）࿰
