国民MCU 微型打印机解决方案

概述

微型打印机应用非常广泛，涉及超市、金融票据、商店、互联餐饮、互联物流、快递等行业，结合
市场微打印机的销售情况以及未来爆发增长趋势。鉴此产品体系将基于 N32G020 系列中 K6/7/8 型号
MCU 芯片实现高性价比的热敏型微型打印机解决方案(简称微打)。本方案应用介绍了一种使用国民技
术 N32G020K6/7/8 系列 MCU 控制 FTP-628M 及兼容型打印头，实现热敏性微型打印机功能的整套应用
方案，为微打产品开发用户提供直接参考。

规格参数

●电源： 7.2V～8.5V
●每行点数： 最大 384 点
● 纸宽： 58mm
●每行 ASCII： 24 个(16X24 点阵)
●每行汉字： 16 个(24X24 点阵)
●速度： 实测最大可达 24 行/秒,约 70.23mm/秒。
●用户接口: USB/UART
●关机功耗： 小于 0.01uA

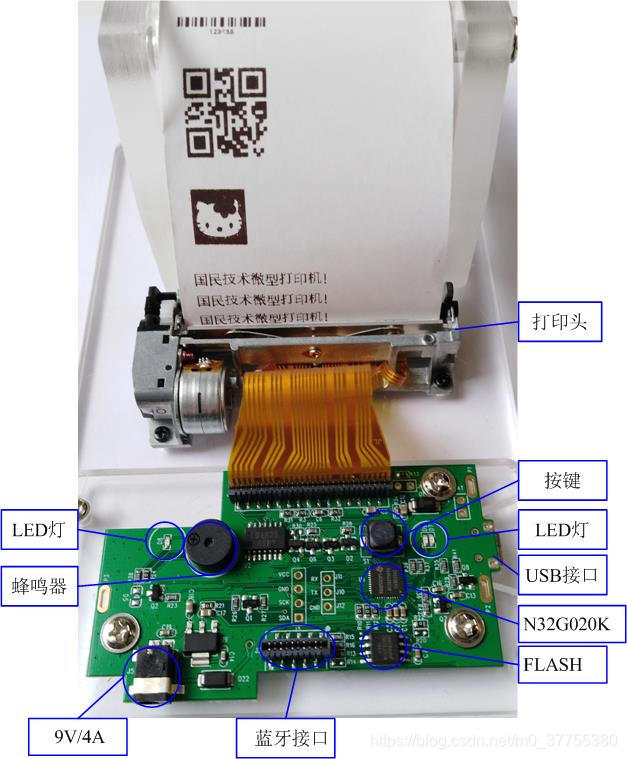

方案实物图

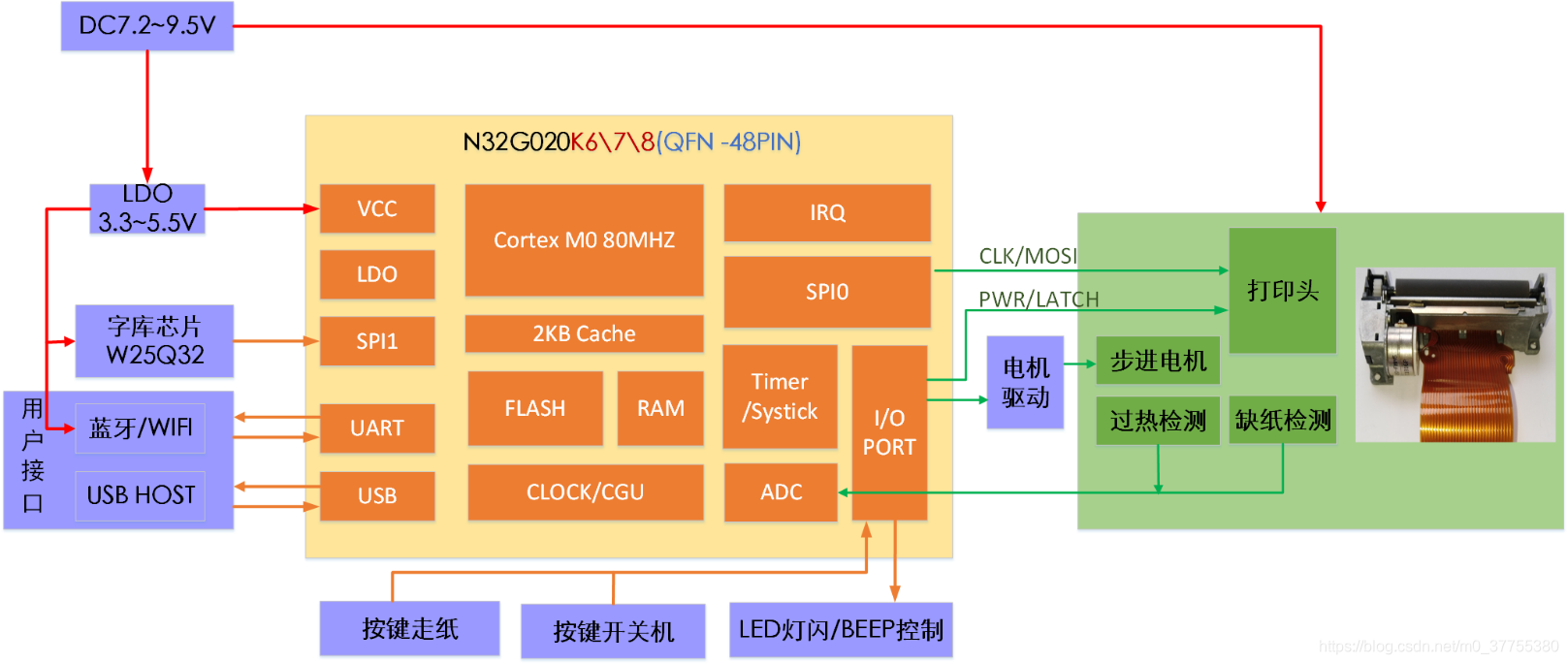

系统框图

软件系统架构
