一、持久化存储概述

在k8s中为什么要做持久化存储？
在k8s中部署的应用都是以pod容器的形式运行的，因为Pod是有生命周期的，如果pod不挂载数据卷，那pod被删除或重启后这些数据会随之消失，如果想要长久的保留这些数据就要用到pod数据持久化存储。

二、PV/PVC/StorageClass

2.1、PV概述

PersistentVolume：简称PV，是外部存储系统中的一块存储空间，由管理员配置或使用存储类动态配置。与Volume一样，PV是容量插件，如Volumes，其生命周期独立于使用PV的任何单个pod。严格来说，PV是k8s里面的一个概念，它本身不是存储，只不过是创建PV的资源清单文件中指定了网络存储的地址，同时也指定了一些存储的参数，例如大小，性能等指标。

2.2、PVC概述

PersistentVolumeClaim：简称PVC，是对PV的申请(Claim)。PVC通常由普通用户创建和维护。需要为Pod分配存储资源时，用户可以创建一个PVC，指明存储资源的容量大小和访问模式（比如只读）等信息，Kubernetes 会查找并提供满足条件的PV与之绑定。它类似于一个pod。 Pod消耗节点资源，PVC消耗PV资源。 Pod可以请求特定级别的资源（CPU和内存）。 pvc在申请pv的时候也可以请求特定的大小和访问模式（例如，可以一次读写或多次只读）。

2.3、StorageClass概述

在大规模的kubernetes生产集群中，可能有非常多的PVC，随着项目的增加，可能需要不断添加新的PV，否则就有可能新的pod因为PVC绑定不到PV而创建失败。所以,Kubernetes提供了一套可以自动创建PV的机制,即:Dynamic Provisioning.而这个机制的核心在于:StorageClass这个API对象。
StorageClass对象会定义下面两部分内容:
1,PV的属性.比如,存储类型,Volume的大小等
2,创建这种PV需要用到的存储插件
有了这两个信息之后,Kubernetes就能够根据用户提交的PVC,找到一个对应的StorageClass,之后Kubernetes就会调用该StorageClass声明的存储插件,进而创建出需要的PV。

总结：
1、PV是一个具体的Volume属性,比如Volume的类型,挂载目录等
2、PVC描述的是Pod想要使用的持久化存储的属性,比如存储的大小,读写权限等
3、StorageClass的作用,则是充当PV的模板,从而在找不到合适的PV之后可以动态创建PV的一个机制

2.4、PV/PVC/StorageClass关系图

参考如下链接：看懂StorageClass pv pvc关系

2.5、PV类型

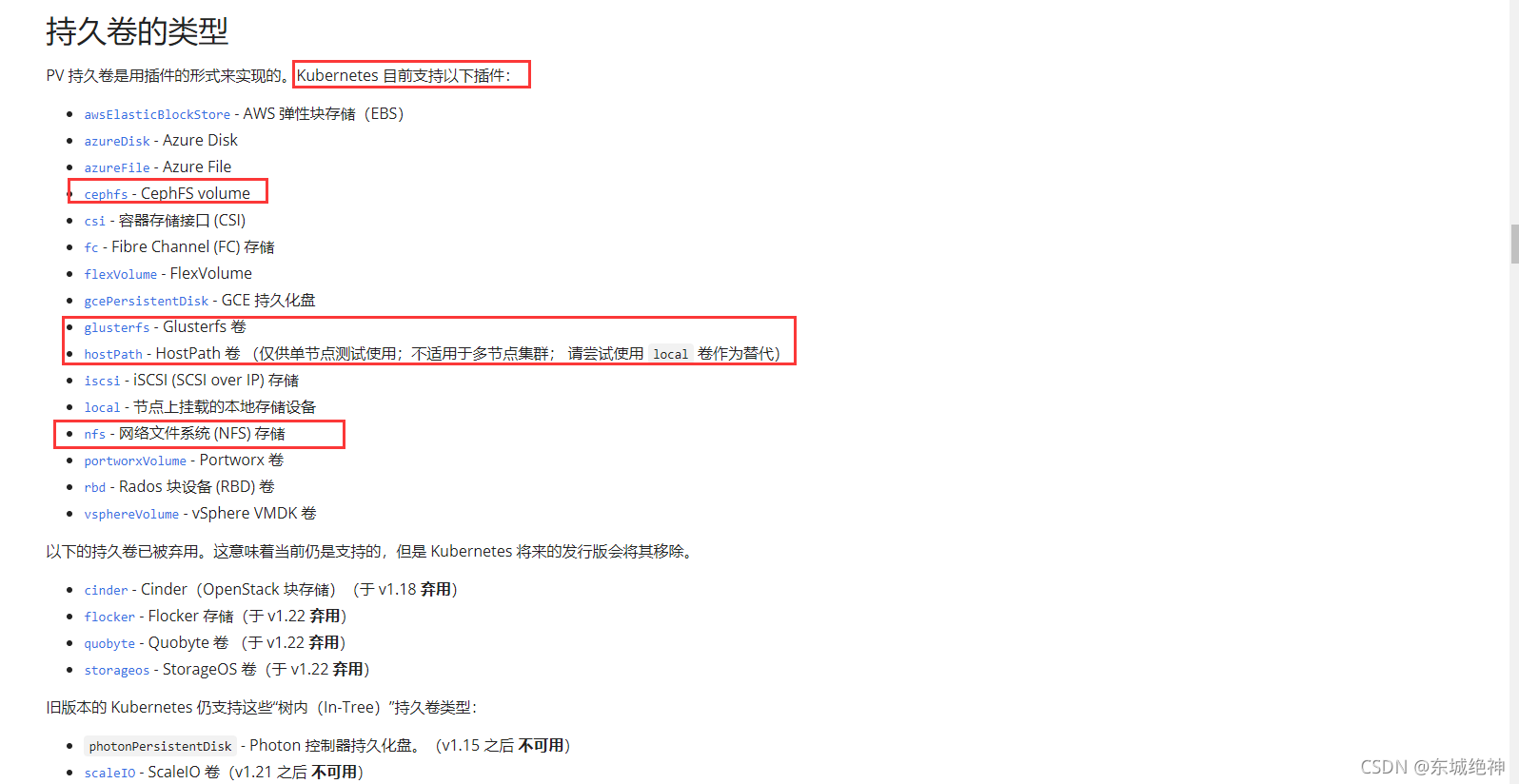

PV 持久卷是用插件的形式来实现的。Kubernetes 目前支持以下插件，如下图所示：
在这里插入图片描述

2.6、PV卷阶段状态

 Available – 资源尚未被claim使用
 Bound – 卷已经被绑定到claim了
 Released – claim被删除，卷处于释放状态，但未被集群回收。
 Failed – 卷自动回收失败

PV是群集中的资源。PVC是对这些资源的请求，并且还充当对资源的检查。PV和PVC之间的相互作用遵循以下生命周期：Provisioning —> Binding —>Using—>Releasing—>Recycling

供应准备Provisioning—通过集群外的存储系统或者云平台来提供存储持久化支持。
1、静态提供Static：集群管理员创建多个PV。它们携带可供集群用户使用的真实存储的详细信息。它们存在于Kubernetes API中，可用于消费。
2、动态提供Dynamic：当管理员创建的静态PV都不匹配用户的PersistentVolumeClaim时，集群可能会尝试为PVC动态配置卷。此配置基于StorageClasses：PVC必须请求一个类，并且管理员必须已创建并配置该类才能进行动态配置。

绑定Binding—用户创建pvc并指定需要的资源和访问模式。在找到可用pv之前，pvc会保持未绑定状态。
使用Using—用户可在pod中像volume一样使用pvc。

释放Releasing—用户删除pvc来回收存储资源，pv将变成“released”状态。由于还保留着之前的数据，这些数据需要根据不同的策略来处理，否则这些存储资源无法被其他pvc使用。

回收Recycling—pv可以设置三种回收策略：保留（Retain），回收（Recycle）和删除（Delete）。

 - 保留策略：允许人工处理保留的数据。
 - 删除策略：将删除pv和外部关联的存储资源，需要插件支持。
 - 回收策略：将执行清除操作，之后可以被新的pvc使用，需要插件支持。
 注：目前只有NFS和HostPath类型卷支持回收策略，AWS EBS,GCE PD,Azure Disk和Cinder支持删除(Delete)策略。

2.6、PVC访问模式

PVC访问模式

ReadWriteOnce
卷可以被一个节点以读写方式挂载。 ReadWriteOnce访问模式也允许运行在同一节点上的多个Pod访问卷。

ReadOnlyMany
卷可以被多个节点以只读方式挂载。

ReadWriteMany
卷可以被多个节点以读写方式挂载。

ReadWriteOncePod
卷可以被单个Pod以读写方式挂载。如果你想确保整个集群中只有一个Pod可以读取或写入该PVC,请使用ReadWriteOncePod访问模式。这只支持CSI卷以及需要Kubernetes1.22以上版本。

参考链接： Introducing Single Pod Access Mode for PersistentVolumes

在命令行接口（CLI）中，访问模式也使用以下缩写形式：

RWO - ReadWriteOnce
ROX - ReadOnlyMany
RWX - ReadWriteMany
RWOP - ReadWriteOncePod

示例如下：

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: shared-cache
spec:
  accessModes: #定义pvc的访问模式
  - ReadWriteMany # Allow many pods to access shared-cache simultaneously.
  resources: #定义所需存储空间大小
    requests:
      storage: 1Gi

三、emptyDir存储卷

当Pod分派到某个Node上时，emptyDir卷会被创建，并且在 Pod在该节点上运行期间，卷一直存在。就像其名称表示的那样，卷最初是空的。尽管Pod中的容器挂载emptyDir卷的路径可能相同也可能不同，这些容器都可以读写 emptyDir 卷中相同的文件。当Pod因为某些原因被从节点上删除时，emptyDir卷中的数据也会被永久删除。

说明：容器崩溃并不会导致 Pod 被从节点上移除，因此容器崩溃期间 emptyDir 卷中的数据是安全的。

示例如下：

apiVersion: v1
kind: Pod
metadata:
  name: nginx-pd
spec:
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: nginx-containers
    ports:
    - name: http
      containerPort: 80
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
  - name: busybox
    image: busybox:latest
    name: busybox-containers
    imagePullPolicy: IfNotPresent
    volumeMounts:
    - name: html
      mountPath: /data/    #在容器内定义挂载存储名称和挂载路径
    command: ['/bin/sh','-c','while true;do echo $(date) >> /data/index.html;sleep 2;done']
  volumes:
  - name: html
    emptyDir: {}

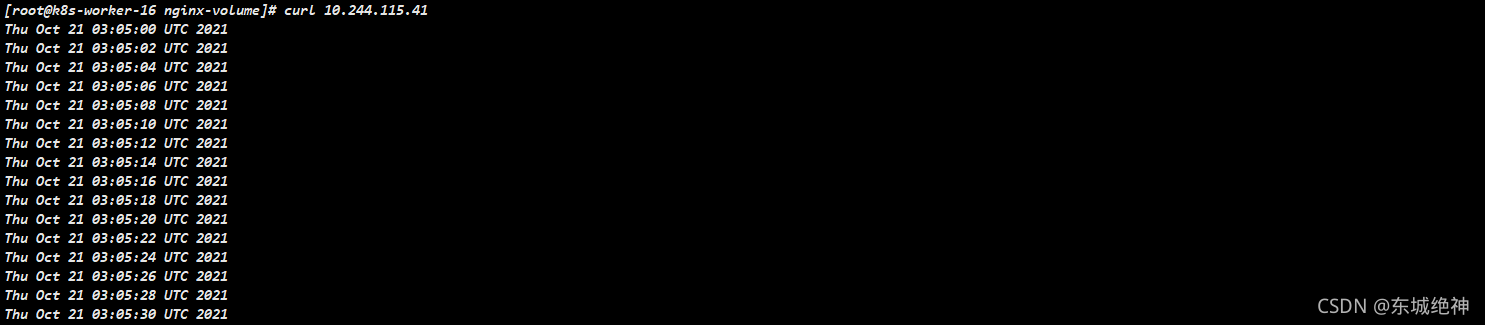

在上面，我们定义了2个容器，其中一个容器是输入日期到index.html中，然后验证访问nginx的html是否可以获取日期。以验证两个容器之间挂载的emptyDir实现共享。如下访问验证:
在这里插入图片描述

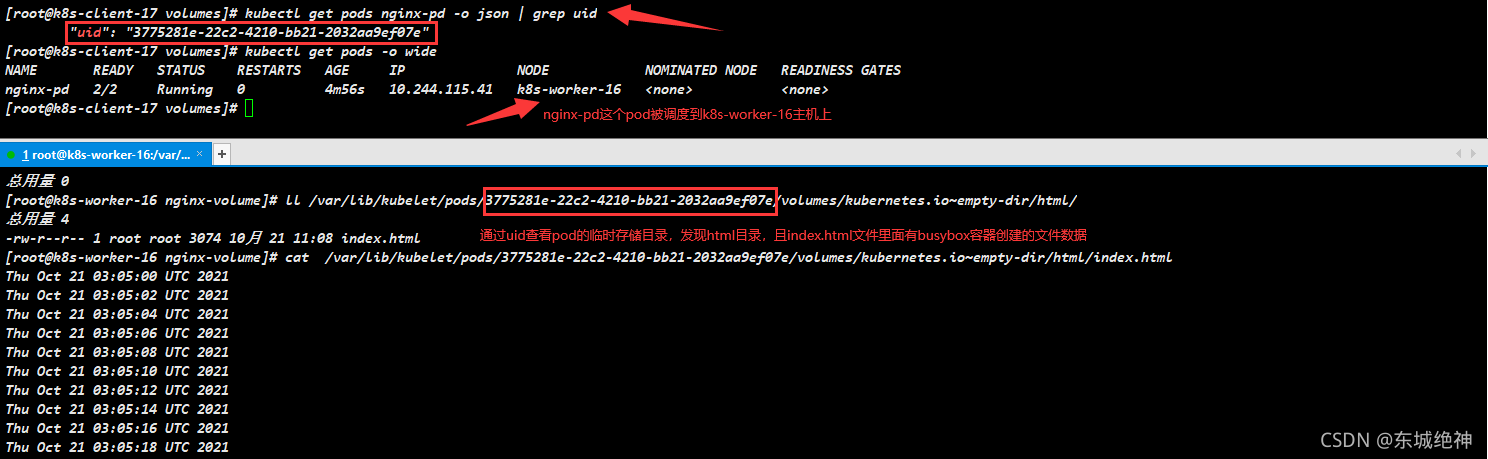

两个容器之间挂载的emptyDir是可以实现共享的，如下所示：

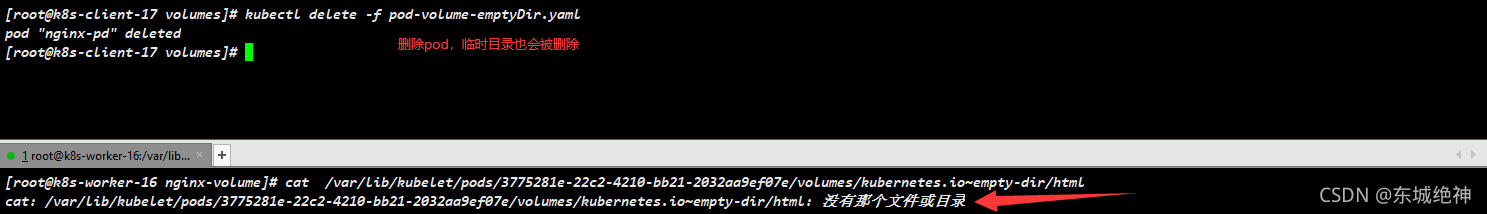

当 Pod 因为某些原因被从节点上删除时，emptyDir卷中的数据也会被永久删除，如下所示：

说明：生产环境不建议使用emptyDir存储作为pod的后端存储方式。

四、hostPath存储卷

hostPath Volume是指Pod挂载宿主机上的目录或文件。 hostPath Volume使得容器可以使用宿主机的文件系统进行存储，hostpath（宿主机路径）：节点级别的存储卷，在pod被删除，这个存储卷还是存在的，不会被删除，所以只要同一个pod被调度到同一个节点上来，在pod被删除重新被调度到这个节点之后，对应的数据依然是存在的。

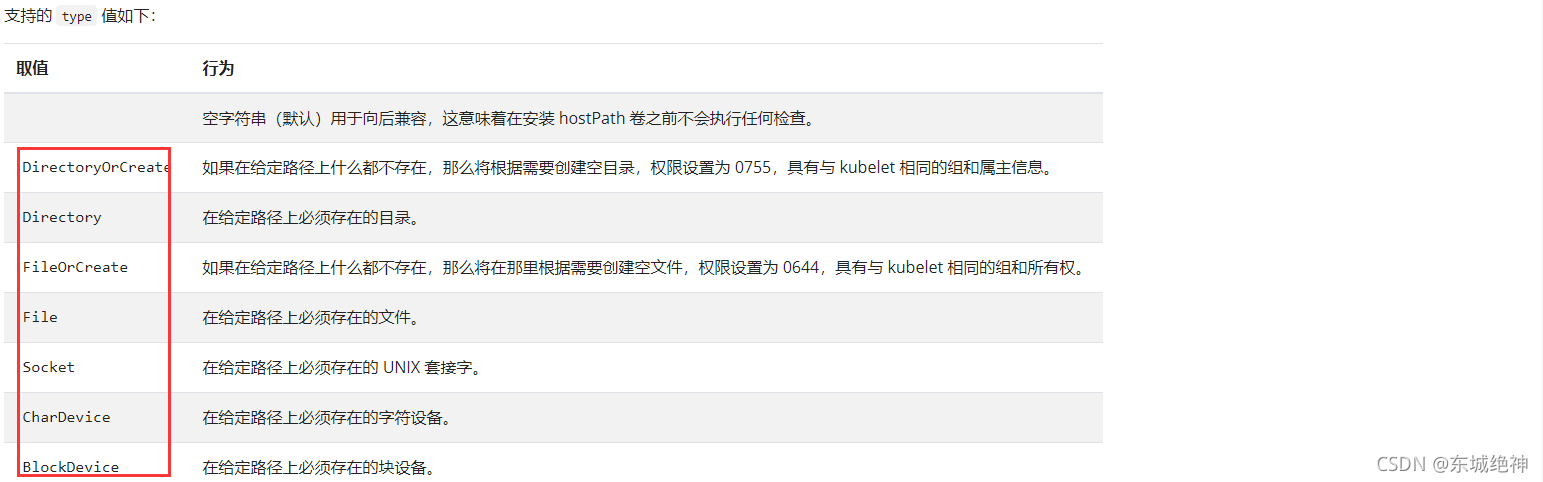

除了必需的path属性之外，用户可以选择性地为hostPath卷指定type。
在这里插入图片描述
示例如下：

apiVersion: v1
kind: Pod
metadata:
  name: test-pd
spec:
  containers:
  - image: nginx
    imagePullPolicy: IfNotPresent
    name: test-container
    volumeMounts:
    - mountPath: /usr/share/nginx/html
      name: test-volume
  volumes:
  - name: test-volume
    hostPath:
      path: /data/nginx #宿主机存储目录地址
      type: DirectoryOrCreate #如果存储目录不存在，则会重新创建该目录，权限设置为 0755，具有与kubelet相同的组和属主信息。

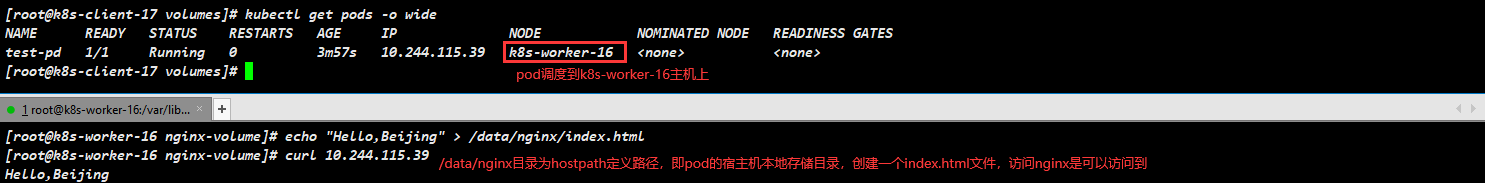

测试存储卷是可以正常使用的，如下所示：
在这里插入图片描述

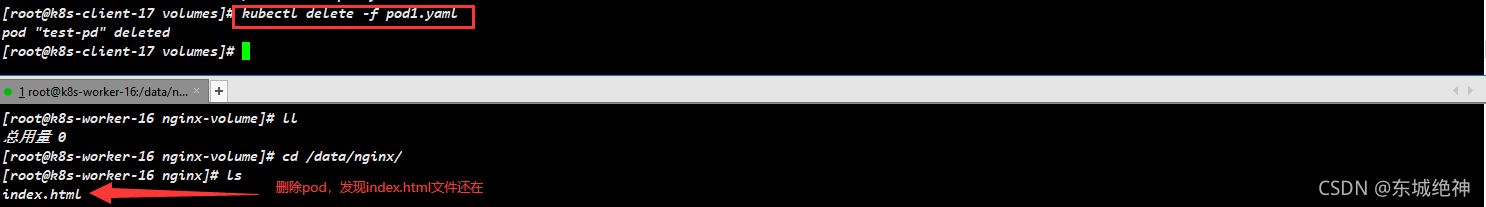

删除pod数据还是存在，如下所示：

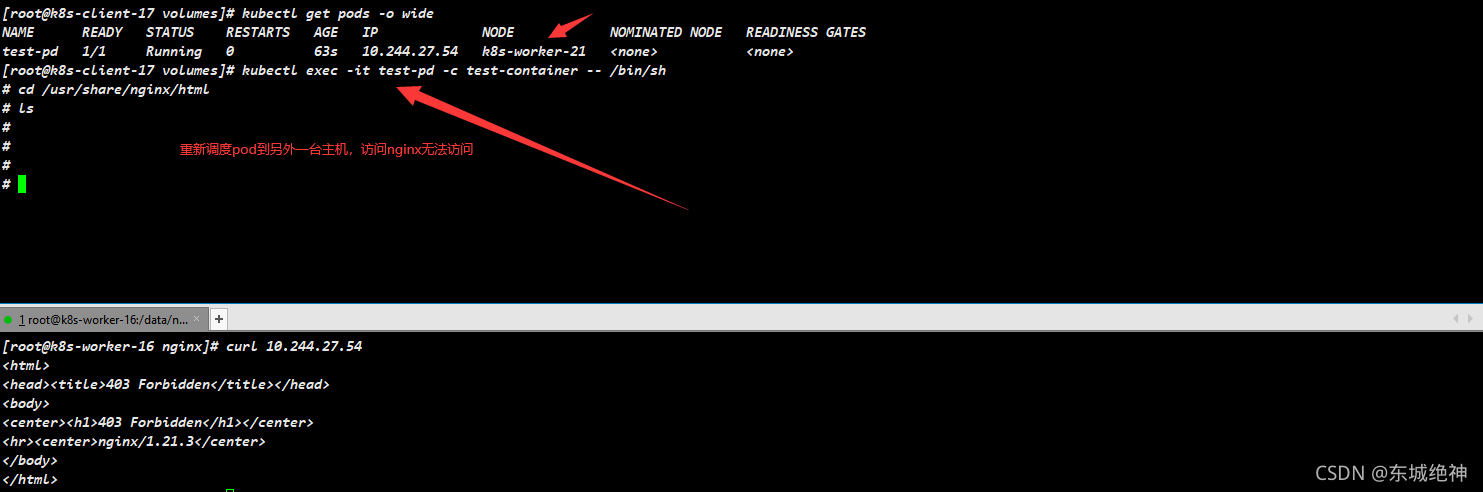

重新调度pod到另外一台主机，无法访问，之前创建的index.html文件不存在

总结： pod删除之后重新创建必须调度到同一个node节点，数据才不会丢失。

五、NFS共享存储卷

nfs卷能将 NFS (网络文件系统) 挂载到你的Pod 中。不像 emptyDir那样会在删除Pod的同时也会被删除，nfs卷的内容在删除Pod时会被保存，卷只是被卸载。这意味着nfs卷可以被预先填充数据，并且这些数据可以在Pod之间共享。

5.1、安装nfs服务端

说明：建议找一台单独且磁盘容量足够大的服务器作为nfs-server端。

# 1、安装nfs-server端
yum -y install nfs-utils rpcbind
systemctl start nfs && systemctl enable nfs
systemctl start rpcbind && systemctl enable rpcbind

# 3、创建共享目录
mkdir -p /data/volumes/{v1,v2,v3}

# 3、编辑配置文件
cat > /etc/exports << EOF
/data/volumes/v1  192.168.1.0/24(rw,no_root_squash,no_all_squash)
/data/volumes/v2  192.168.1.0/24(rw,no_root_squash,no_all_squash)
/data/volumes/v3  192.168.1.0/24(rw,no_root_squash,no_all_squash)
EOF

# 4、发布
[root@k8s-client volumes]# exportfs -arv
exporting 192.168.1.0/24:/data/volumes/v1
exporting 192.168.1.0/24:/data/volumes/v2
exporting 192.168.1.0/24:/data/volumes/v3

# 5、查看
[root@k8s-client ~]# showmount -e 192.168.1.17
Export list for 192.168.1.17:
/data/volumes/v1 192.168.1.0/24
/data/volumes/v2 192.168.1.0/24
/data/volumes/v3 192.168.1.0/24

5.2、安装nfs客户端

说明：当前环境kubernetes集群master节点和worker节点则为nfs客户端。

# 客户端不需要创建共享目录和编辑配置文件，只安装服务就行
yum -y install nfs-utils

5.3、创建nfs存储卷的使用清单

说明：具有kubectl权限的主机。

apiVersion: v1
kind: Pod
metadata:
  name: pod-vol-nfs
  namespace: default
spec:
  containers:
  - name: myapp
    image: nginx
    imagePullPolicy: IfNotPresent
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
  volumes:
    - name: html
      nfs:
        path: /data/volumes/v2  #nfs共享目录
        server: 192.168.1.17  #nfs server端ip地址

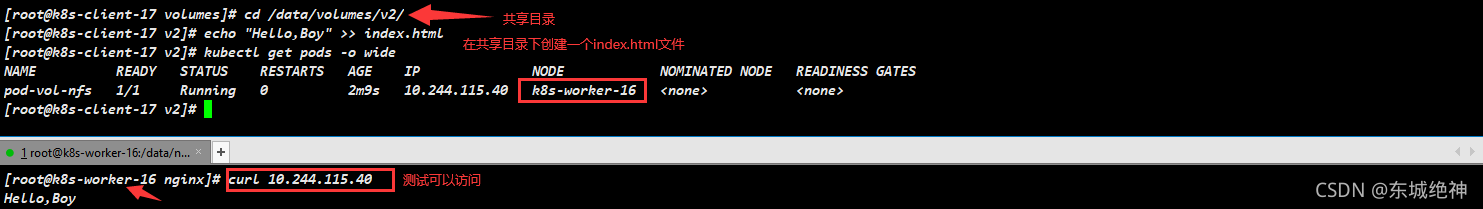

经测试pod被k8s-worker-16主机上，在共享目录下创建index.html文件，nginx可以正常访问该文件
在这里插入图片描述
pod被调度到其它主机上，nginx也是可以正常访问

总结： pod删除之后重新创建，及时被调度到其它主机，数据不会丢失，依然可以访问。
缺点： nfs如果宕机了，数据也就丢失了，所以建议使用分布式存储，常见的分布式存储有glusterfs和cephfs。

六、NFS使用PV和PVC

6.1、安装nfs服务端

说明：建议找一台单独且磁盘容量足够大的服务器作为nfs-server端。

# 1、安装nfs-server端
yum -y install nfs-utils rpcbind
systemctl start nfs && systemctl enable nfs
systemctl start rpcbind && systemctl enable rpcbind

# 3、创建共享目录
mkdir -p /data/volumes_test/{v1,v2,v3,v4}

# 3、编辑配置文件
cat > /etc/exports << EOF
/data/volumes_test/v1  192.168.1.0/24(rw,no_root_squash,no_all_squash)
/data/volumes_test/v2  192.168.1.0/24(rw,no_root_squash,no_all_squash)
/data/volumes_test/v3  192.168.1.0/24(rw,no_root_squash,no_all_squash)
/data/volumes_test/v4  192.168.1.0/24(rw,no_root_squash,no_all_squash)

EOF

# 4、发布
[root@k8s-client volumes]# exportfs -arv
exporting 192.168.1.0/24:/data/volumes_test/v4
exporting 192.168.1.0/24:/data/volumes_test/v3
exporting 192.168.1.0/24:/data/volumes_test/v2
exporting 192.168.1.0/24:/data/volumes_test/v1


# 5、查看
[root@k8s-client ~]# showmount -e 192.168.1.17
Export list for 192.168.1.17:
/data/volumes_test/v4 192.168.1.0/24
/data/volumes_test/v3 192.168.1.0/24
/data/volumes_test/v2 192.168.1.0/24
/data/volumes_test/v1 192.168.1.0/24

6.2、安装nfs客户端

说明：当前环境kubernetes集群master节点和worker节点则为nfs客户端。

# 客户端不需要创建共享目录和编辑配置文件，只安装服务就行
yum -y install nfs-utils

6.3、定义PV

---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-nfs-1
spec:
  capacity: #存储大小
    storage: 100Mi
  accessModes: ["ReadWriteMany","ReadWriteOnce"] #该存储目录允许访问的模式，ReadWriteMany表示可以被多个节点已读写方式挂载，ReadWriteOnce表示可以被一个节点以读写方式挂载
  nfs:
    server: 192.168.1.17
    path: "/data/volumes_test/v1"
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-nfs-2
spec:
  capacity: #存储大小
    storage: 200Mi
  accessModes: ["ReadWriteMany","ReadWriteOnce"] #该存储目录允许访问的模式，ReadWriteMany表示可以被多个节点已读写方式挂载，ReadWriteOnce表示可以被一个节点以读写方式挂载
  nfs:
    server: 192.168.1.17
    path: "/data/volumes_test/v2"
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-nfs-3
spec:
  capacity: #存储大小
    storage: 300Mi
  accessModes: ["ReadOnlyMany"] #该存储目录允许访问的模式，ReadOnlyMany表示可以被多个节点以只读方式挂载
  nfs:
    server: 192.168.1.17
    path: "/data/volumes_test/v3"

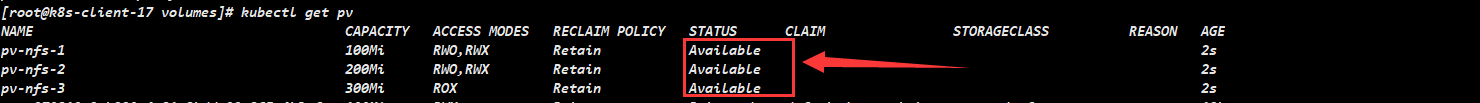

如下所示，则表明pv创建成功
在这里插入图片描述

6.4、定义PVC

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: mypvc
  namespace: default
spec:
  accessModes: ["ReadWriteMany"]
  resources:
    requests:
      storage: 100Mi
---
apiVersion: v1
kind: Pod
metadata:
  name: pod-vol-pvc
  namespace: default
spec:
  containers:
  - name: myapp
    image: nginx
    imagePullPolicy: IfNotPresent
    volumeMounts:
    - name: html
      mountPath: /usr/share/nginx/html
  volumes:
    - name: html
      persistentVolumeClaim:
        claimName: mypvc

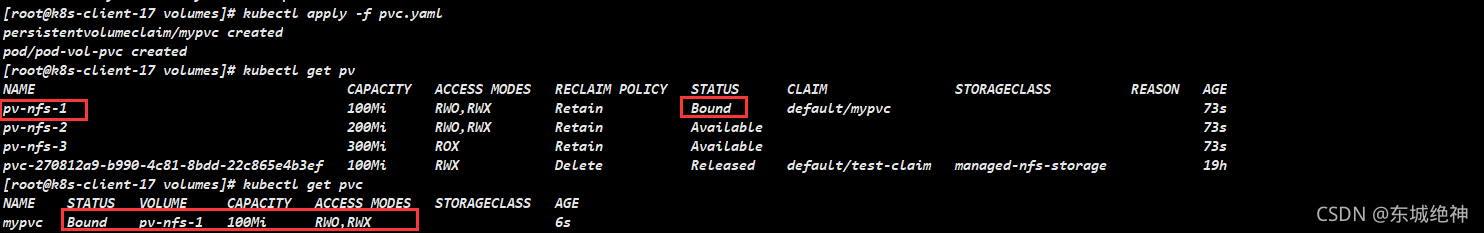

这里定义了pvc的访问模式为多路读写，该访问模式必须在前面pv定义的访问模式之中。定义PVC申请的大小为100Mi，此时PVC会自动去匹配多路读写且大小为100Mi的PV，匹配成功获取PVC的状态即为Bound
在这里插入图片描述

七、使用nfs-client实现storageclass

7.1、安装nfs服务端

说明：建议找一台单独且磁盘容量足够大的服务器作为nfs-server端。

# 1、安装nfs-server端
yum -y install nfs-utils rpcbind
systemctl start nfs && systemctl enable nfs
systemctl start rpcbind && systemctl enable rpcbind

# 3、创建共享目录
mkdir -p /data/volumes/{v1,v2,v3}

# 3、编辑配置文件
cat > /etc/exports << EOF
/data/volumes/v1  192.168.1.0/24(rw,no_root_squash,no_all_squash)
/data/volumes/v2  192.168.1.0/24(rw,no_root_squash,no_all_squash)
/data/volumes/v3  192.168.1.0/24(rw,no_root_squash,no_all_squash)
EOF

# 4、发布
[root@k8s-client volumes]# exportfs -arv
exporting 192.168.1.0/24:/data/volumes/v1
exporting 192.168.1.0/24:/data/volumes/v2
exporting 192.168.1.0/24:/data/volumes/v3

# 5、查看
[root@k8s-client ~]# showmount -e 192.168.1.17
Export list for 192.168.1.17:
/data/volumes/v1 192.168.1.0/24
/data/volumes/v2 192.168.1.0/24
/data/volumes/v3 192.168.1.0/24

7.2、安装nfs客户端

说明：当前环境kubernetes集群master节点和worker节点则为nfs客户端。

# 客户端不需要创建共享目录和编辑配置文件，只安装服务就行
yum -y install nfs-utils

7.3、安装nfs插件

说明：具有kubectl权限的主机。

官方测试资源下载
NFS动态存储StorageClass资源清单文件

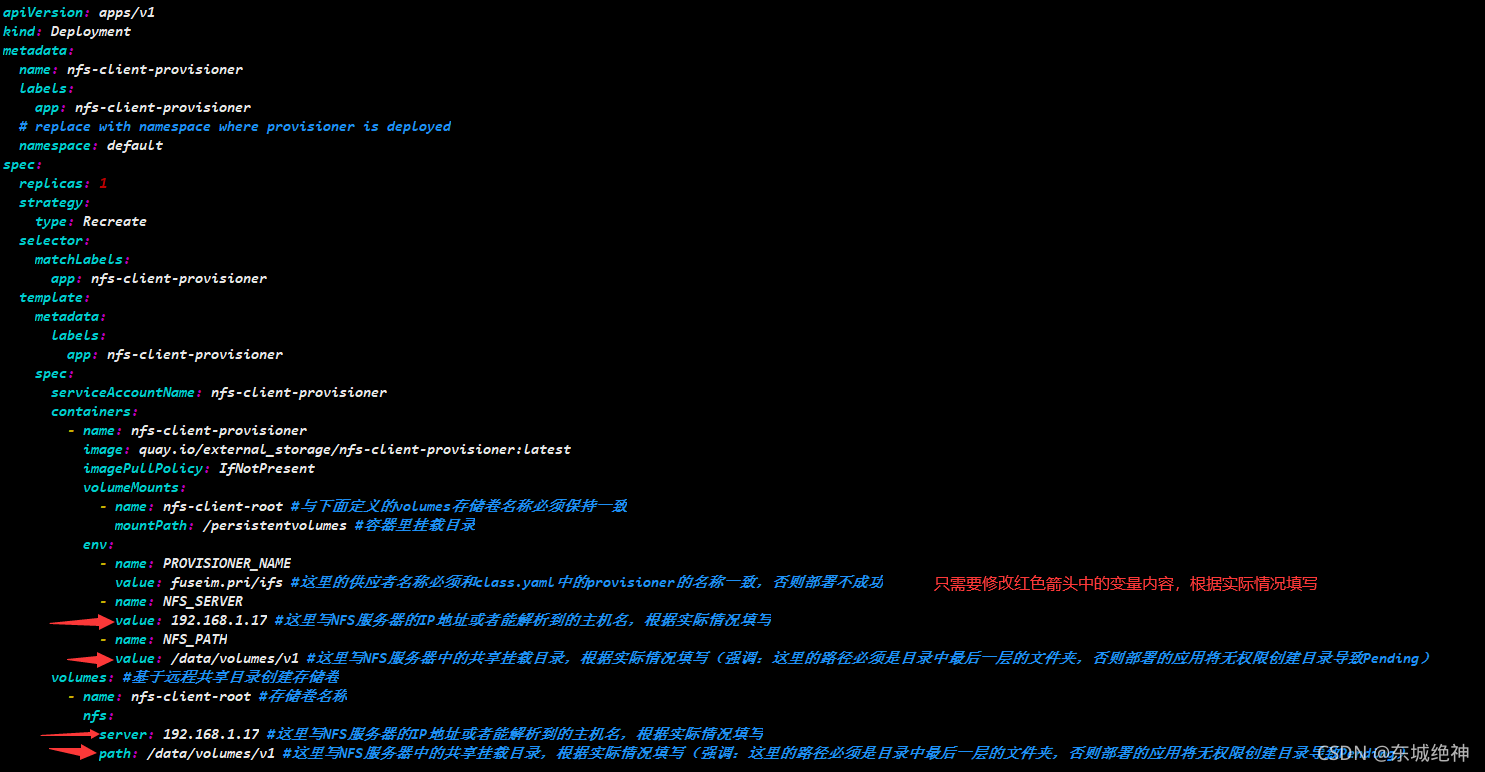

1、修改deployment.yaml文件
在这里插入图片描述
2、创建账号

kubectl create -f rbac.yaml

3、创建nfs-client

kubectl create -f deployment.yaml

4、创建nfs-client kubernetes storage class

kubectl create -f class.yaml

5、设置StorageClass为默认
说明：默认的 StorageClass 将被用于动态的为没有特定 storage class 需求的PersistentVolumeClaims 配置存储：(只能有一个默认StorageClass)，如果没有默认StorageClass，PVC 也没有指定storageClassName 的值，那么意味着它只能够跟 storageClassName相同的PV进行绑定。

kubectl patch storageclass managed-nfs-storage -p '{"metadata": {"annotations":{"storageclass.kubernetes.io/is-default-class":"true"}}}'

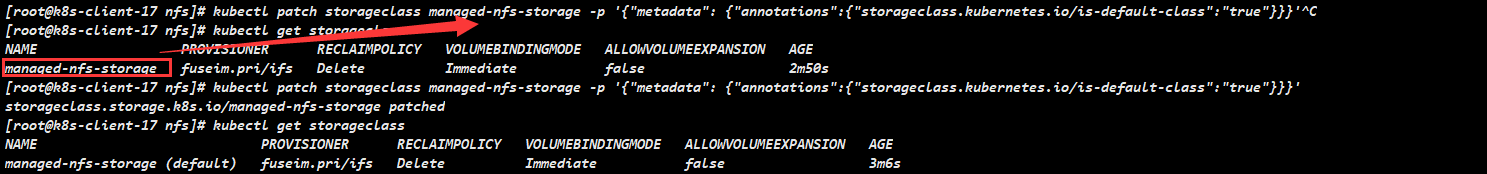

如下图所示：
在这里插入图片描述
6、测试pvc

[root@k8s-client-17 nfs]# kubectl apply -f test-claim.yaml

问题：创建的pvc一直处于pending状态
在这里插入图片描述
解决方案：分别在三个master节点上，修改/etc/kubernetes/manifests/kube-apiserver.yaml 文件，添加添加–feature-gates=RemoveSelfLink=false，当前kubernetes集群是使用kubeadm部署的，修改kube-apiserver.yaml 文件会自动重启apiserver服务，不用手动重启，如下图所示：
在这里插入图片描述

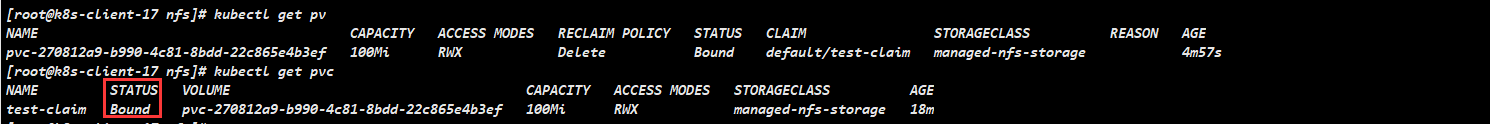

如下图所示，则表明pvc创建成功

7、测试pod

[root@k8s-client-17 nfs]# kubectl apply -f test-pod.yaml

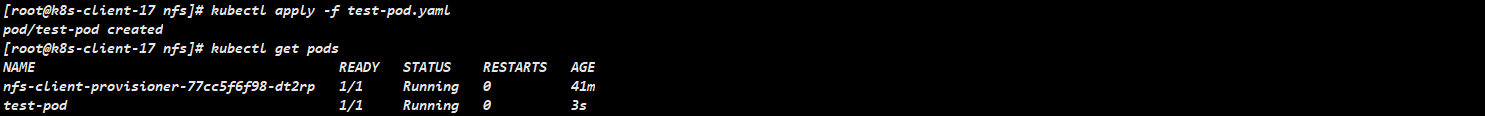

如下图所示，则表示pod运行成功
在这里插入图片描述

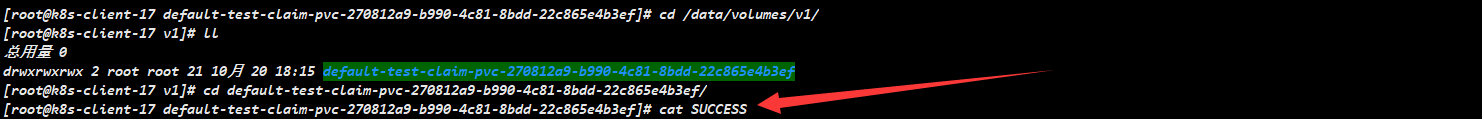

查看共享目录/data/volumes/v1/,下面有SUCCESS文件

总结：整理不易，如果对你有帮助，可否点赞关注一下？
