开源绘图神器，Labplot的初步使用

Labplot是一款开源且免费的科学绘图软件，除了Windows外，对Linux的Debian、Ubuntu、Fedora等发行版均有着良好的支持。

其下载地址为：LabPlot2下载，安装过程注意选择中文。

数据生成

打开软件后，通过快捷键Ctrl+N或者点击文件->新建，来创建新项目。然后右键项目管理器中的工程->新建->数据表，得到一个包含两列的空表。

右键单击第一列1{Double}[X]->Generate Data->Row Nunbers，则第一列变为从1到100的自然数组；然后右键第二列2{Double}[Y]->Generate Data->Function Values，然后会出现函数编辑窗口，在函数f(x)=后面填入sin(x/15)->点击生成。

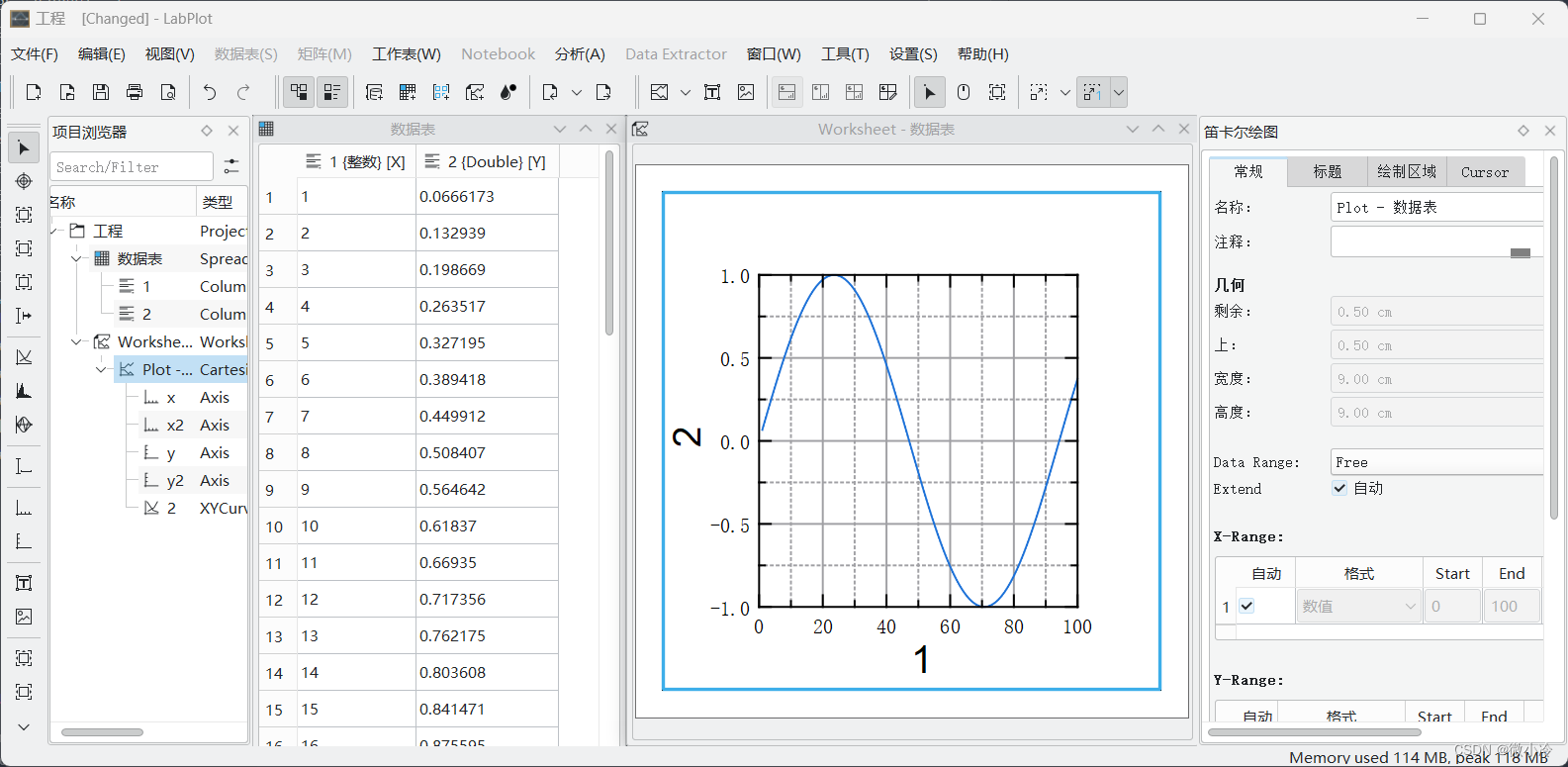

右键单击项目管理器下的数据表->数据绘图->xy-Curve，然后在弹出窗口直接点击绘制，即可在工程下多出一个Worksheet，下面是绘图工程，而原数据表右侧则会出现三角函数的图像，此时整个窗口如下

图像定制

在窗口右侧的笛卡尔绘图选项卡中提供了对图像的定制需求。例如标题选项中，可在文本框中输入三角函数，然后点击下方字体右侧的笔状图标，弹出字体设置窗口，字体选择黑体，字体风格选择Bold，字体大小选择7，最后点击OK。

在绘制区域选项卡，将空白参数调整为1.5cm, 0.7cm, 0.5cm, 1cm。

点击绘图窗口的灰色区域，右面的选项卡变为工作表，在其常规子选项卡下，可设置整幅图的几何尺寸，将高度设为16cm，高度设为9cm。

点击绘图窗口中那两个大大的1或者2，右侧选项卡会发生变化，将标题选项卡下的2和1分别改为y和x，字体改为Times New Roman6号。

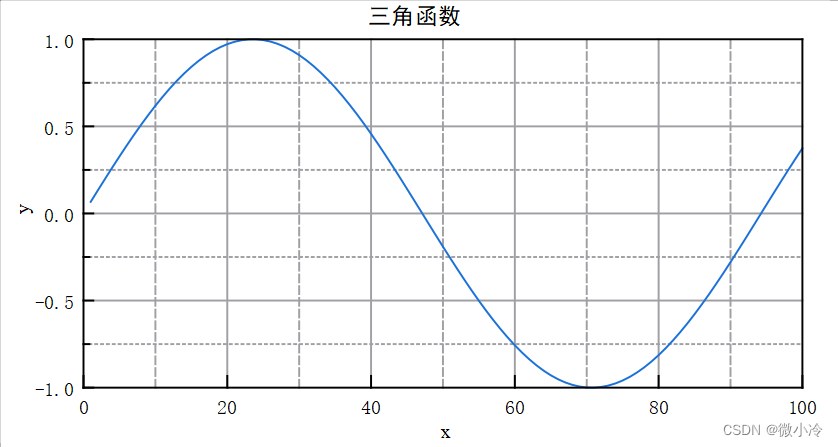

再做一些其他的修改，最后，点击文件->Export，在弹出的导出对话框中，选择格式为png，就可以把修改之后的图像导出了，如下图所示。

多图绘制

首先回到数据表，右键2{Double}[Y]->向右插入列；然后再右键新插入的列3{Double}[Y]->Generate Data->Function Values，然后会出现函数编辑窗口，在函数f(x)=后面填入cos(x/15)->点击生成。

然后，右键3{Double}[Y]->数据绘图->xy-Curve，在弹出窗口中的Add Curve to的命令组中，选择Existing Plot，然后点击绘制，则刚刚绘制的图中就会出现另一条曲线。

查看此时的项目浏览器，工程->Worksheet-数据表->Plot-数据表下，多了一个3，点击这个3，图像中新绘制的曲线会被选中。

由于现在有了两条曲线，所以需要添加一个图例，点击左侧工具栏中一竖一横的图标，即可添加图例。如果不确认是哪个，可以将鼠标逐个浮动在这些图标上，光标下面会自动出现提示。

添加图例之后，Plot-数据表下方会多出一个legend，同时右侧选项卡也会变为图例选项卡。图像上也会出现名为2和3的图例，鼠标点击后可直接拖动其位置。

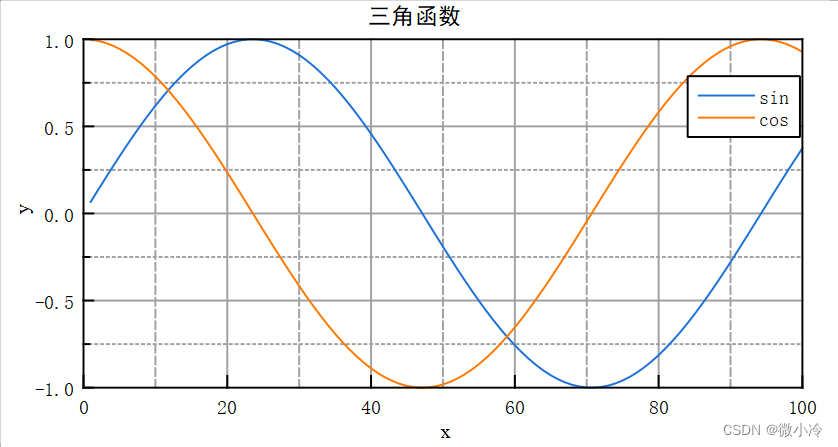

为了更改这两个名字，点击项目管理器中的2和3，将其名称分别改为sin和cos，最后得到的图像如下
