【G3-PLC】扫描，注册，路由---基础概念（一）

仅作为概念理解，懂得大致的流程，不必一开始就去深究细节。

目录

一.扫描：

二.注册：

step1:

step2:

step3:

三.路由：

---



LBA----LowPAN Bootstrapping Agent（可理解为已入网的代理节点）

LBD----LowPAN Bootstrapping Device（可理解为未入网的节点）

LBS----LowPAN Bootstrapping Service（可理解为网络的中心点---集中器）

PAN---Personal Area network(可理解为由集中器造的一个局域网)

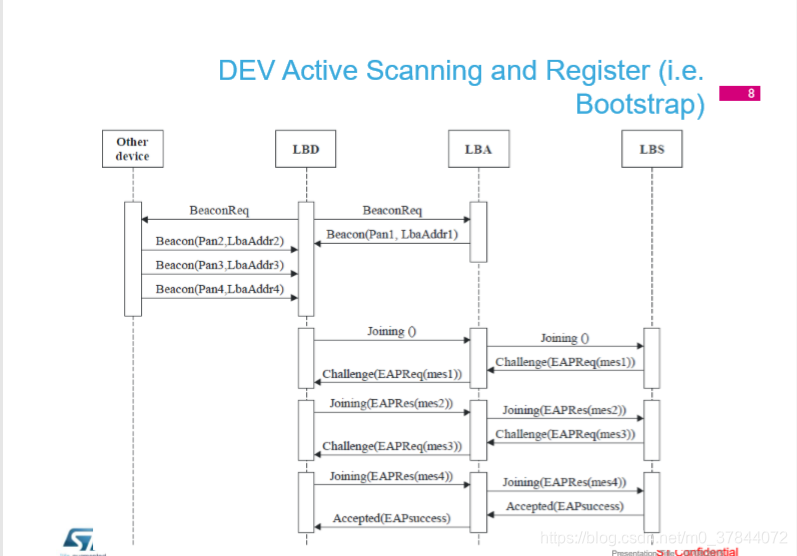

前言：一个未入网的节点要成为这个网络的一部分，在此协议中需要扫描，注册，路由这三步。而上图即为扫描（active scanning）和注册（register）。

一.扫描：

LBD广播一个BeaconReq数据帧，用于扫描发现周围的LBA或者LBS。周围的节点会返回一个Beacon帧来告诉LBD自己在哪个PAN中，以及自己（LBA）的地址。



二.注册：

LBD收到了周围节点返回的Beacon帧，在这些Beacon帧中去选择自己想要进入的PAN，如图则是想进入PAN1。

step1:

(1)LBD向LBA发送joining()帧，LBA只是个代理节点，将joining()转发到LBS。

(2)LBS收到了joining()帧，根据joining()帧携带的信息（LBD的地址---EUI64）判断你这个LBD是否在我的白名单中，若在我就允许你入网，返回一个challenge（mse1）帧，若不在我的白名单之内，LBS就返回一个DCLINE帧（拒绝LBD的入网请求）。

LBS又觉得这么就让你入网太不安全了，我们之间加个密吧，于是challenge（mse1）帧包含了有随机数（RAND_P）+LBS的名字（ID_S)，

step2:

(1)于是当LBD收到了challenge（mse1）帧后，自己也产生了一个随机数（RAND_P），然后再把自己的名字（ID_P）也加上，在返回了一个joining(mes2)帧（包含了RAND_S+ID_P+通过加密算法产生的MAC_P+ID_P）

(2)当LBS收到了joining(mes2)，验证之后，在返回个challenge(mes3)

step3:

同上，LBD再发送joining()，LBS回复Accept即代表注册成功。



三.路由：

流程上很简单，此时LBD已注册入网，LBD发送RREQ帧，LBD返回RREP帧，则代表路由完成，LBD与LBA之间的通道建立。
