3.G3-PLC MAC

3. MAC

Mac Layer规定需实现以下功能：

——信标的收发处理

——网络关联与取消关联

——设备安全认证

——CSMA-CA机制



3.1 MAC 软件模型

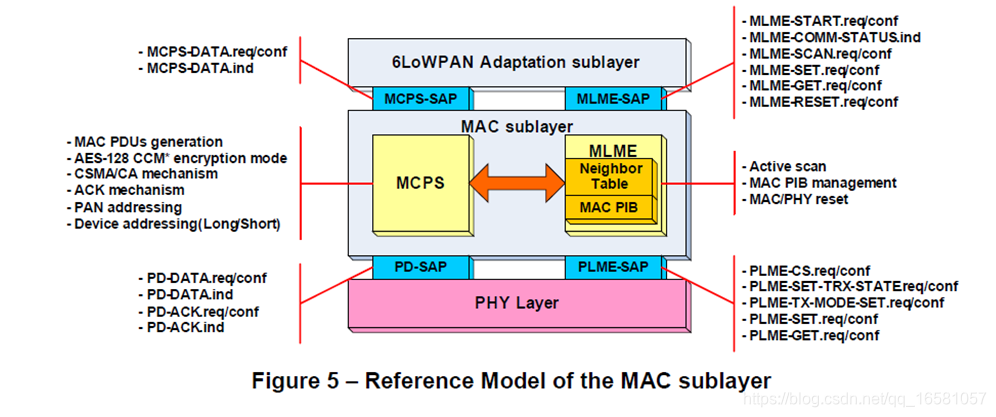

MAC被抽象成两个功能块：MCPS和MLME



3.1.1 MCPS功能块解析



<MAC PDUs generation>

分为DATA FRAME、Check FRAM和BEACON FRAM。

<AES-128 CCM encryption mode>

加密。

<CSMA/CA mechanism>

冲突避让机制。QOS根据退避的次数计算。具体避让流程，参考IEEE 802.15.4-2006.pdf 小节7.5.1.4 CAMA-CA algorithm。

<ACK mechanism>

应答机制。

<PAN addressing>

网络寻址。

<Device addressing（Long/Short）>

设备寻址。



3.1.2 MLME功能块解析



<Action scan>

网络查找、加密认证等流程。G3网络的组网基本上都在此进行实现。

<MAC PIB management>

MAC 网络基本信息管理。

<MAC/PHY reset>

重置MAC/PHY。



3.2 MAC PDUs generation分析



3.2.1 General MAC Frame Format（通用MAC帧格式）



值得注意的是G3的MAC帧与IEEE 802.15.4-2006标准的通用MAC帧存在差异。不同点在于MHR前面增加了3个字节长度的Segment Control（段控制）。

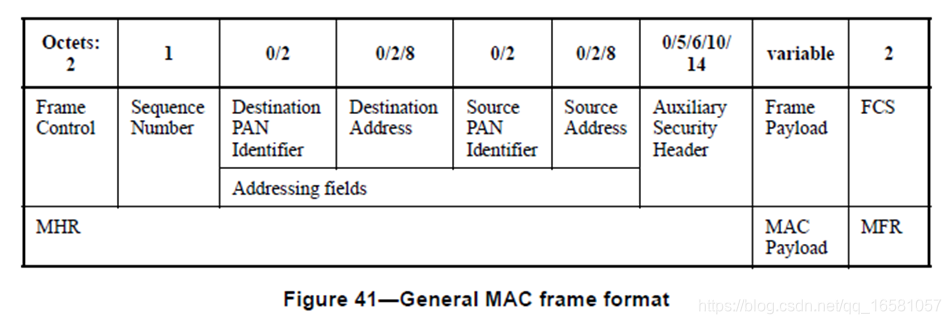

IEEE 802.15.4-2006 MAC帧格式

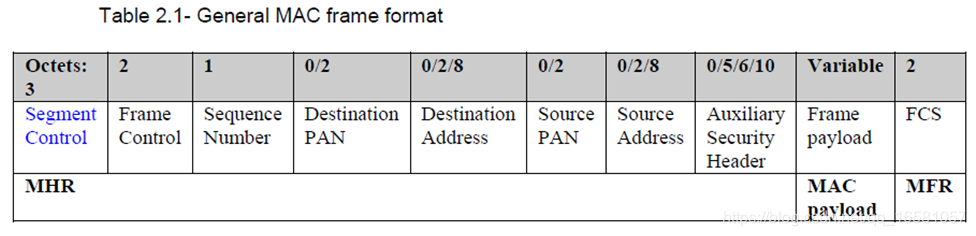

G3-PLC MAC帧格式

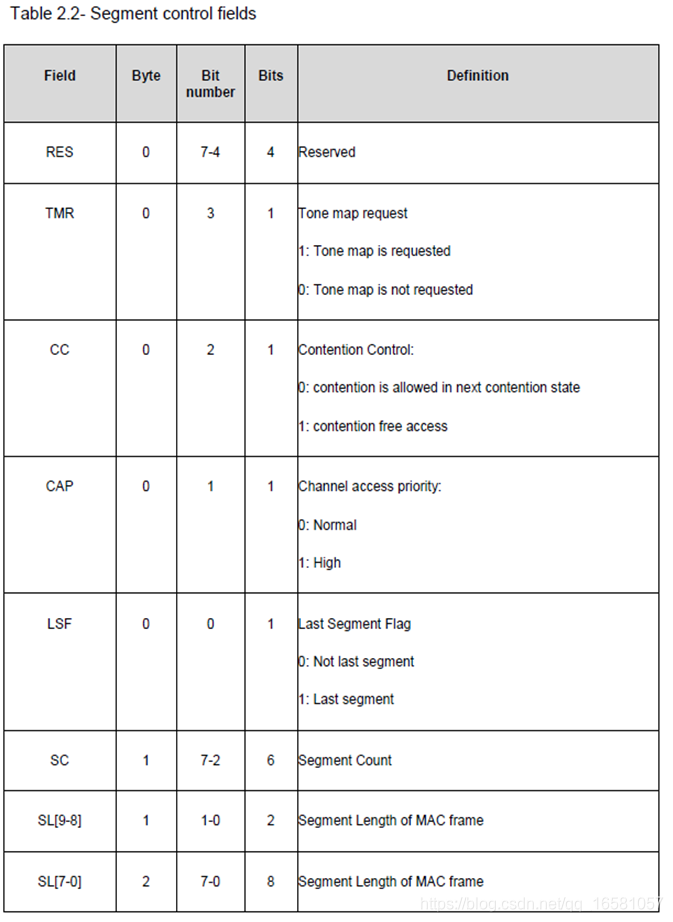

3.2.1.1 Segment Control（段控制）



TMR：子载波映射请求，关于子载波和子带宽的选择适应问题，此处不讨论。

LSF：结束端标志位，应用于底层自动分包

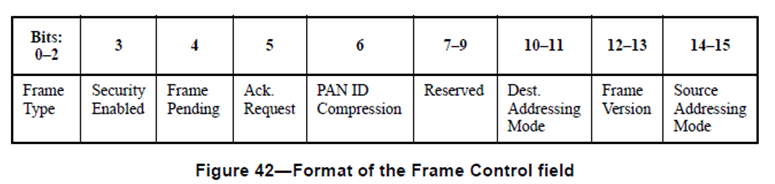

3.2.1.2 Frame Control

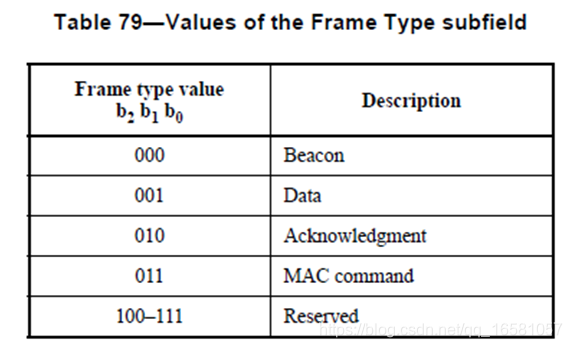

Frame Type：表明当前帧是Beacon、数据或命令帧。参考Table 79。

Security Enabled：认证帧使能

Frame Pending：挂起帧标识

Ack Request：应答帧请求

PAN ID Compression：压缩PANID，在G3 PLC中，很少使用跨PAN的通讯，因此正常通讯时该 bit = 1

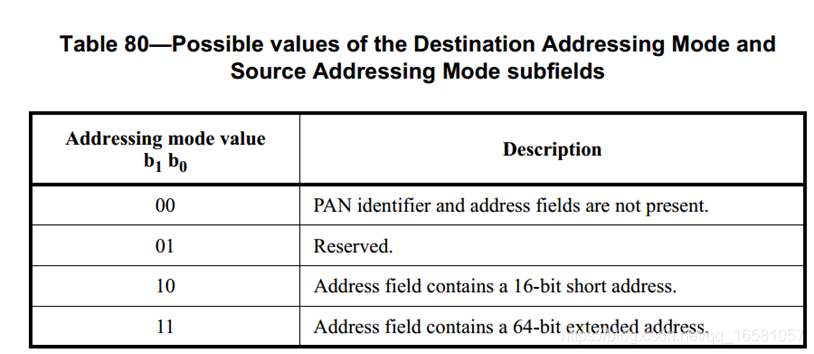

Dest Addressing Mode/Soure Addressing Mode：长短地址或提供PanID的选择，参考Table 80。











3.3 入网流程分析

G3的网络是一个自下而上的组网结构，它以功能的方式把网络设备分成了3种类型：

LBS（LoWPAN BootStrapping Server）：即G3网络的路由、中央协调器或者说主节点。负责网络的建立、管理和维护。

LBA（LoWPAN BootStrapping Agent）：入网代理节点，已入网的节点皆可成为代理节点，可看作为中继器。该节点可以中继其他未入网节点的入网请求。

LBD（LoWPAN BootStrapping Device）：待入网设备。



LBD只要符合以下条件即可加入到任意一个G3网络。

条件1：存在PAN，换而言之有一个LBS设备创建了网络。

条件2：LBD和LBS拥有相同的PSK。

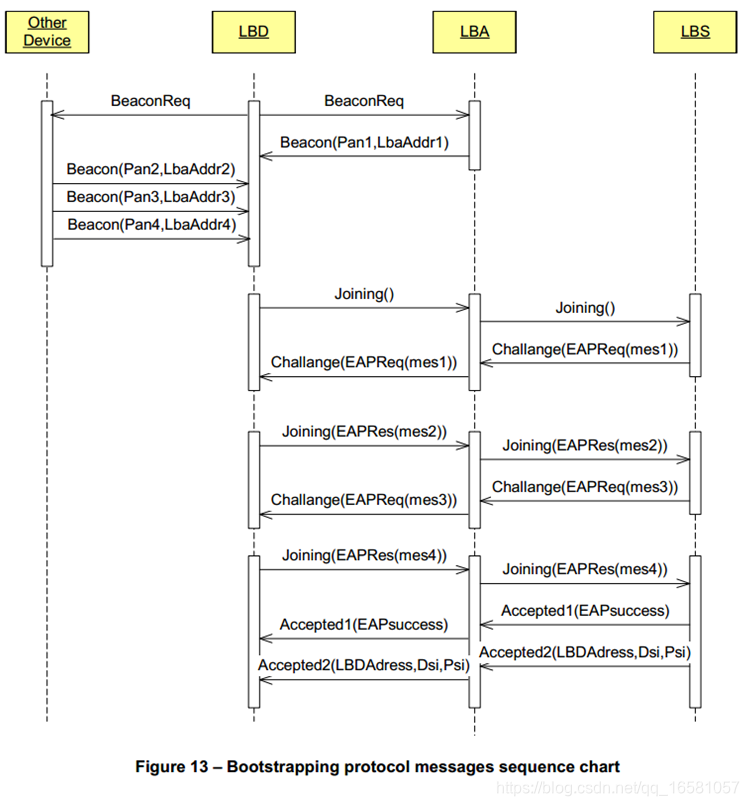

3.3.1 入网流程图





简要说明：

1. LBD发送Beacon Request
2. 接收到LBD请求的并已入网的LBA响应Beacon
3. LBD选择合适的Pan向LBS发送入网请求
4. LBD与LBS关联完成后，LBS和LBD之间的通讯使用加密通讯



我认为想要获得合格入网效率，以下几点需要在应用上多加思考和尝试。

1. LBD接受到的Beacon可能存在多个Pan，可以理解为我们现场的台区串扰，如何选择到你想要的Pan
2. 相同Pan之下如何选择合适的LBA
3. 当网络上规模之后，如何保证入网效率和成功率。可简单的理解为Beacon、BeaconReq和Message之间如何避免冲突。
