四层PCB核心板制作4——交互式布局与预布局

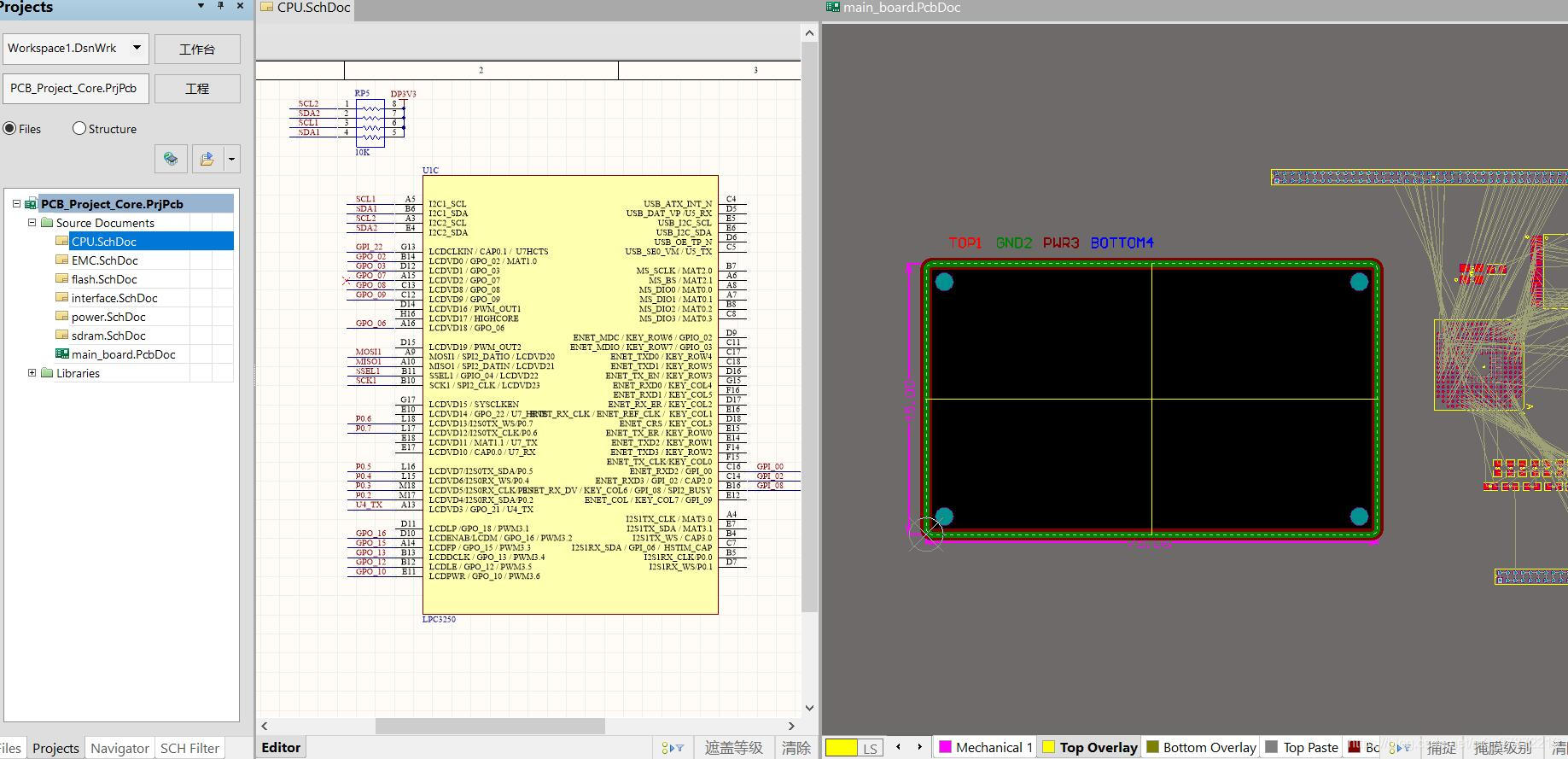

  在PCB布局中核心方法是交互式布局，即根据原理图设计安排具体元器件的布局。首先调整视窗，使SCH与PCBdoc垂直排列。在原理图界面点击工具（T）->交叉探针模式，在PCB界面也点击工具（T）->交叉探针模式。
  在第一张原理图处框选和CPU有关的元器件，同时由于交叉探针模式，在右侧的PCB界面也选中的相对应的元器件。随后使用在区域内排列快捷键，使其集中在一个区域。

  第一张原理图上关于CPU的元器件排列完成，如上图所示。该设计中可以大致将电路分为：CPU、SDRAM、flash、电源、排针接口等模块。对原理图依次进行交互式选择与排列，最后如下图所示：

  交互式布局结束之后开始进行预布局。仔细检查所有的模块和设计需求，发现除了两排外接排针座之外，对元器件的放置并没有具体要求，因此应该先固定好排针座，再为其它元器件布局。排针座的要求是在长边居中，排针座中心应与长边上两个固定孔的圆心在同一纵坐标上。

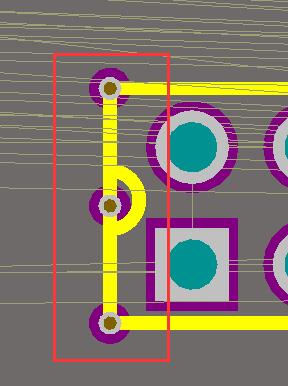

  先处理一个排针座。首先在它左侧边角与中间放上三个过孔，对过孔进行垂直等间距排列。在右侧边也如此处理。

  如上图所示，左右侧边都固定好过孔之后，利用水平等间距分布可以确定该排针座的中心（对于任何元器件的中心确定都可以这样操作）。

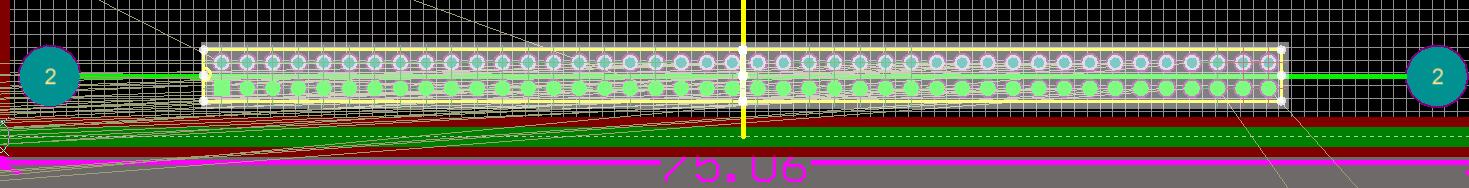

   在任意层画一条线连接两个定位孔的圆心。结合上一节绘制的十字平分线，可以得到中点。框选排针和过孔，连续按快捷键m+s，出现十字光标，使十字光标对准排针中心的那个过孔，左键单击。随后排针随着鼠标移到而移到，当十字和绘制的中点重合时，左键单击，将排针与过孔放置。

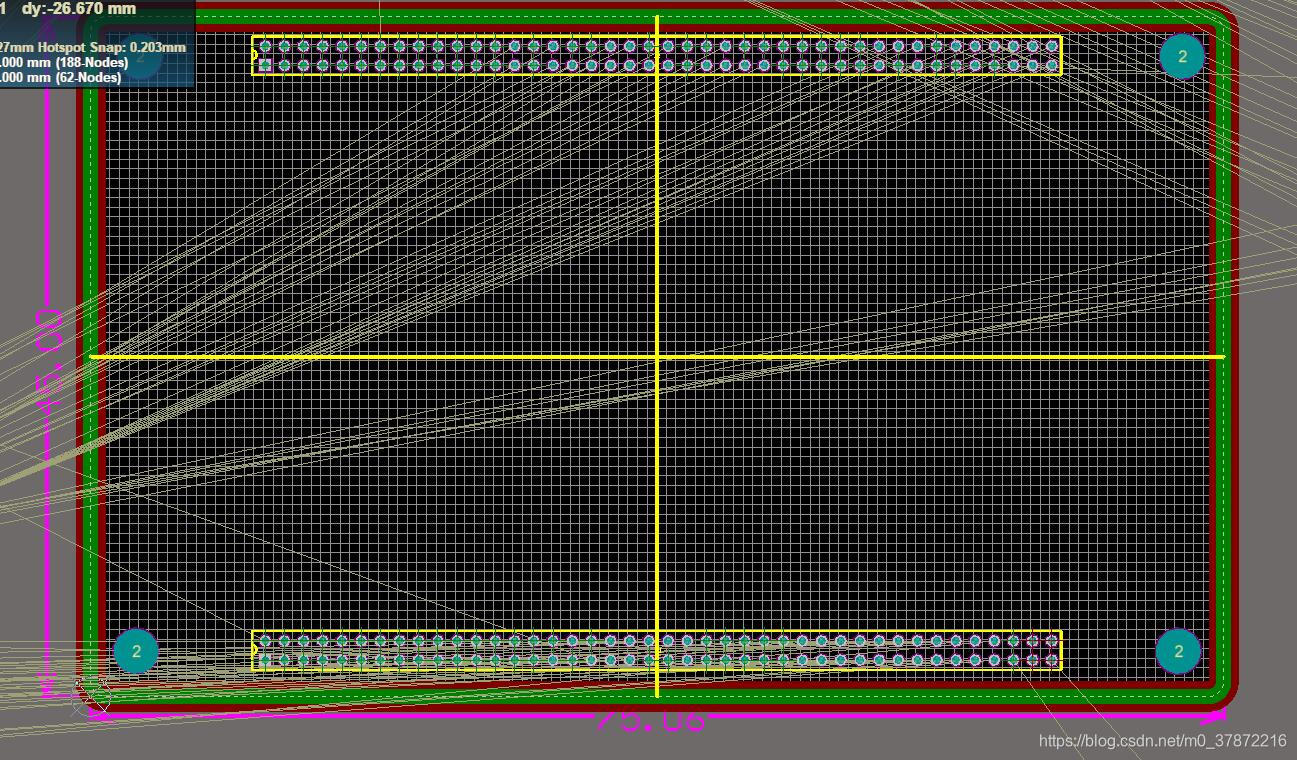

  用同样的办法定位另一个排针座，效果如上图所示。

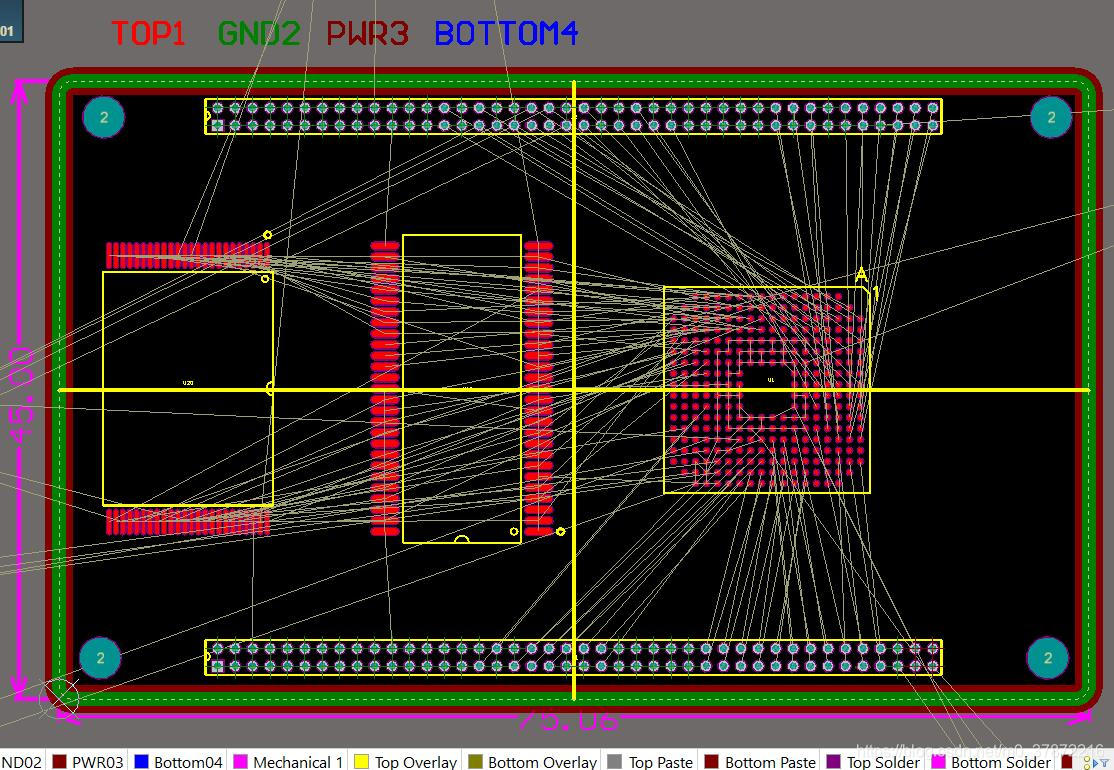

  将三个面积大的元器件对准中线进行布局。注意SDRAM与CPU之间保持一定距离，不能贴的太近，这样方便走等长线。

  将三个面积大的元器件锁定位置之后，继续进行交互式布局，令同一模块的元器件先聚集在一起，方便进一步选择并布局。

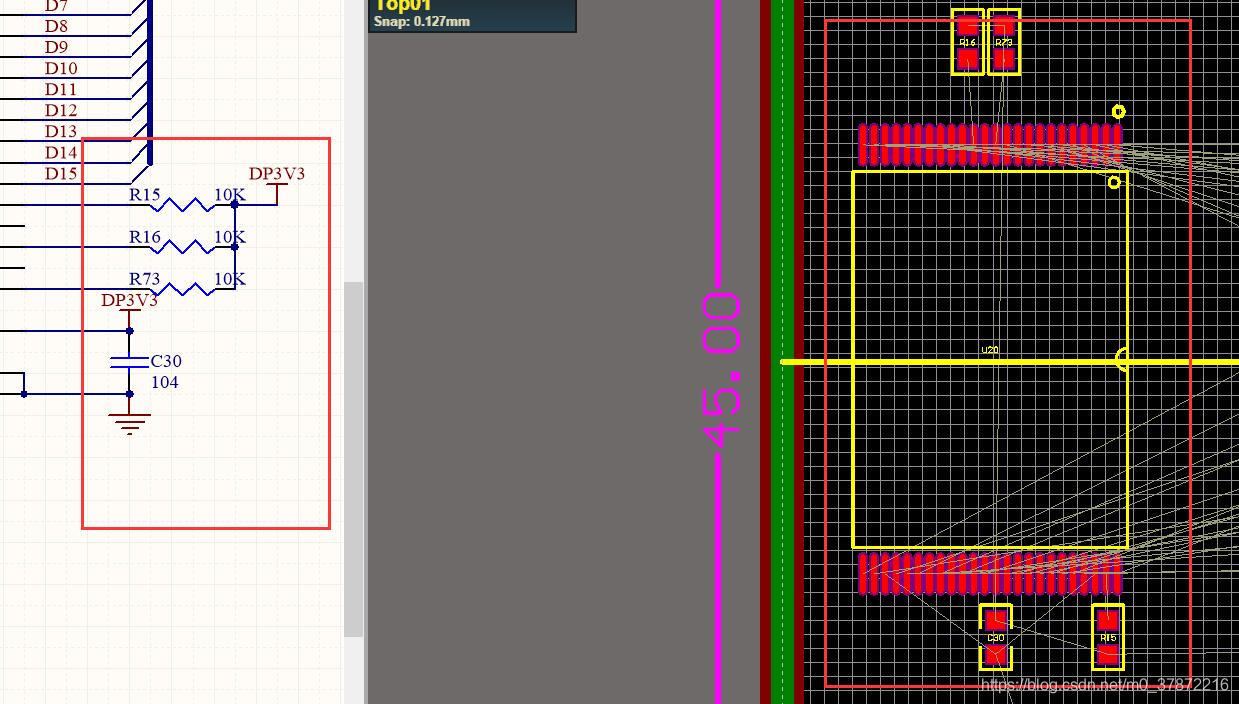

  嵌入式电路中往往有大量的滤波电容，在交互式布局中仔细查看具体的滤波电容的链接管脚，随后在PCB中进行布置，滤波电容一定要尽量紧贴元器件管脚放置。

  上图为将周围上拉电阻与滤波电容初步布局完成的示意图。

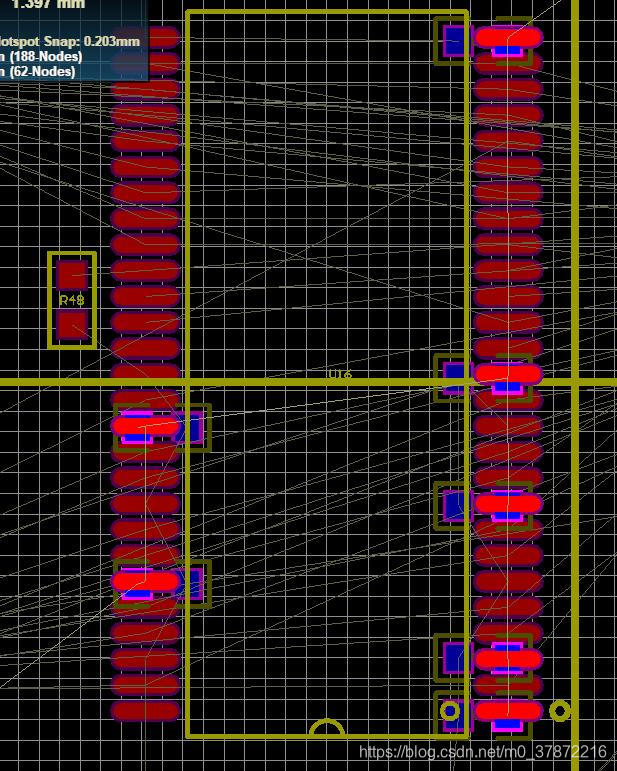

  SDRAM与flash相比略显讲究。首先SDRAM走等长线需要足够的空间，尽量不要让滤波电容占用了走等长线的空间；此外SDRAM的滤波电容也更多一些。综上，可以在拖动元器件的时候按L键翻到背面，在背面放置滤波电容。完成预布局的SDRAM如上图所示。

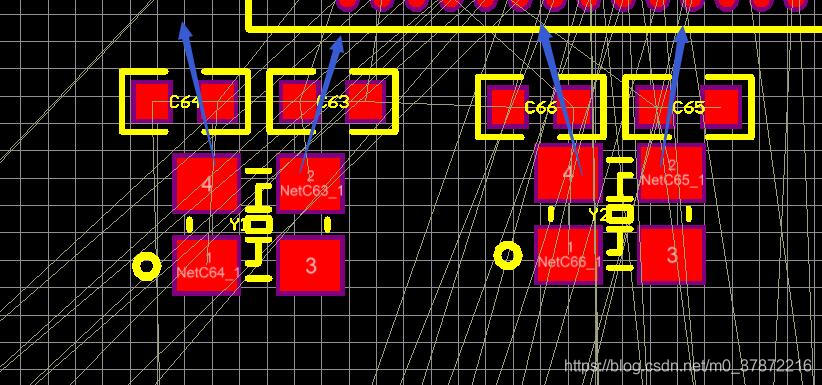

  嵌入式电路中免不了对晶振的处理。业界公认的是晶振在布局的时候应当进行π型设计，就是震荡信号从晶振流出，经过电容正极后流入处理器。晶振的π型布局如上图所示。

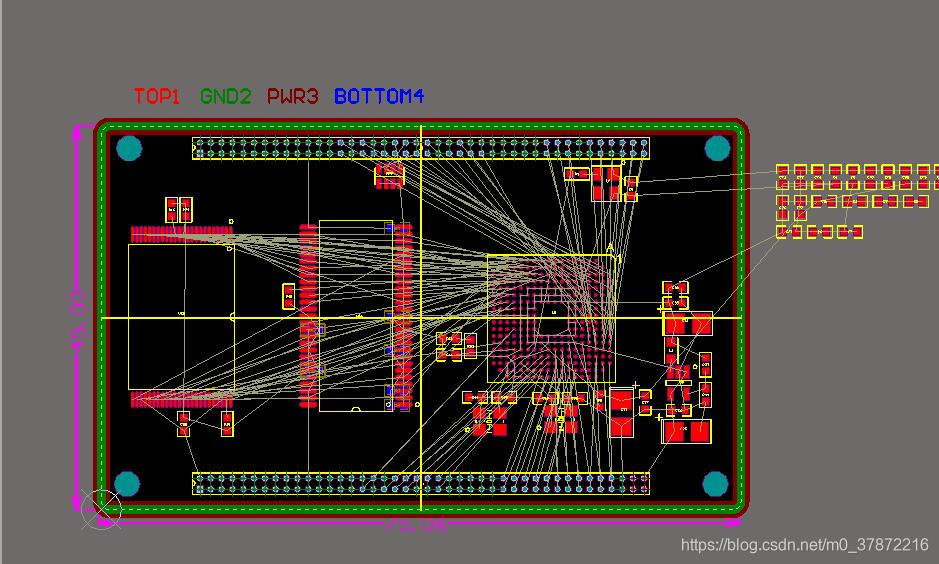

  由于CPU的滤波电容需要根据CPU扇孔的情况进行布局，因此暂时搁置一边。除此之外的预布局已经完成，电路图如上图所示。
  核心板由于没有多少外设，因此布局较为简单。当设计拥有一定数量的外设时，要考虑信号的流向问题，根据信号的流向路径来确定具体元器件的布局，总体的操作方法与本节大同小异。
