RepVGG: Making VGG-style ConvNets Great Again —— 论文阅读笔记

本文链接：https://blog.csdn.net/m0_38007695/article/details/115302109

RepVGG

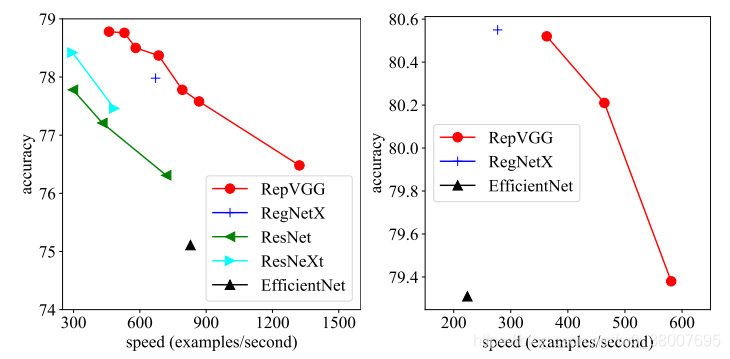

在这里插入图片描述

CVPR2021
Paper : https://arxiv.org/abs/2101.03697

Code : https://github.com/DingXiaoH/RepVGG

MegEngine : https://github.com/megvii-model/RepVGG

论文总览

在这里插入图片描述

本文通过结构重参数化，只使用 3x3 卷积和 ReLU 激活函数的单路极简架构在速度和性能上达到 SOTA 水平。

尽管许多复杂的卷积网络都比简单的卷积网络提供更高的准确性，但缺点很明显：

复杂的多分支设计（例如 ResNet 的残差连接和 Inception 的分支拼接）让模型更难实现和定制，并且降低了推理速度，减少了内存利用
一些组件（例如 Xception 和 MobileNets 的深度卷积，ShuffleNet 的通道洗牌）增加了内存访问成本，并且缺乏设备的支持。

由于影响推理速度的因素太多，浮点运算（FLOP）的数量不能准确反映实际速度。

而简单架构是快速、节省内存并且具有灵活性的。

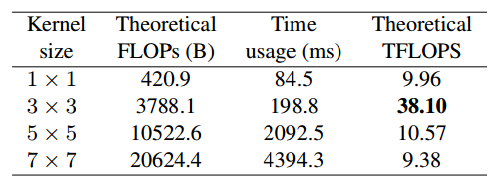

快速： $\times 3$ 卷积非常快。单路架构非常快，因为并行度高。

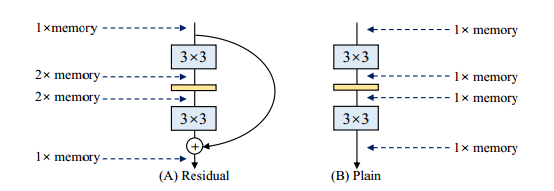

节省内存。单路架构节省内存。
灵活性好，容易改变更层的宽度

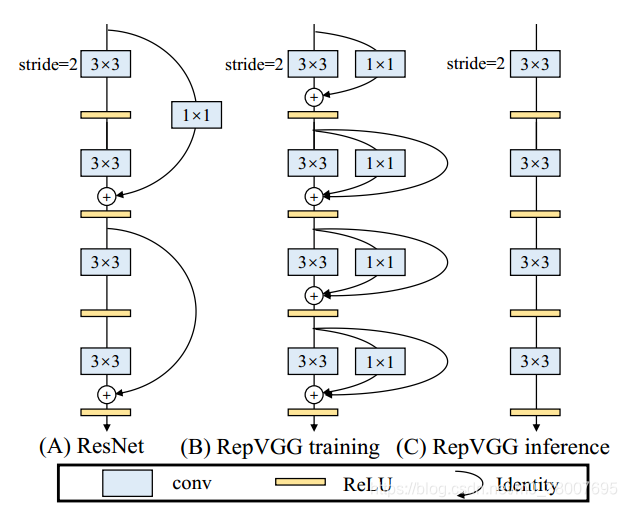

所以本文提出通过结构重参数化将多分支训练和简单架构推理分离，也就是通过转换网络的参数将架构从一种架构转换为另一种架构，如下图所示，使用（B）网络训练，然后通过结构重参数化转换为（C）网络进行推理。具体来说，如果某个结构的参数可以转换为由另一种结构的另一组参数，就可以用后者等效地替换前者，从而改变整个网络体系结构。

这样就可以同时利用多分支模型训练时的优势（性能高）和单路模型推理时的好处（速度快、省内存）。

在这里插入图片描述

方法

多分支训练

在训练时，为每一个 3x3 卷积层添加平行的 1x1 卷积分支和 identity 分支，构成一个 RepVGG Block（如上图）。这种设计是借鉴 ResNet 的做法，区别在于 ResNet 是每隔两层或三层加一分支，而本文是每层都加。

结构重参数化

怎么样把多分支训练网络重参数化为简单网络进行推理，也就是怎样将 $3\times 3, 1\times1$ 和 identity 转换为一个 $\times 3$ 卷积？

方法描述

$\times 1$ 卷积相当于一个特殊的 $\times 3$ 卷积（卷积核中有很多 0），而 identity 是一个特殊的 $\times 1$ 卷积（单位矩阵），因此也是一个特殊的 $\times 3$ 卷积。所以，把 identity 转换为 $\times 1$ 卷积，只要构造出一个以单位矩阵为卷积核的 $\times 1$ 卷积即可，把 $\times 1$ 卷积等价转换为 $\times 3$ 卷积，只要用 0 填充即可。而对于 BN 层，因为其参数包括累积得到的均值，标准差，缩放因子和偏置，所以推理时的卷积层和其后的 BN 层可以等价转换为一个带偏置的卷积层。

原理详解

使用 $W^{(3)} \in \mathbb{R}^{C_2 \times C_1 \times 3 \times 3}$ 表示 $\times 3$ 的卷积核，输入通道为 $C_1$ ，输出通道为 $C_2$ 。使用 $W^{(1)} \in \mathbb{R}^{C_2\times C_1 }$ 表示 $\times 1$ 的卷积核。使用 $\mu^{(3)}, \sigma^{(3)}，\gamma^{(3)}，\beta^{(3)}$ 表示 $3\times 3$ 卷积层后的 BN 层的均值，标准差，缩放因子和偏置。使用 $\mu^{(1)}, \sigma^{(1)}，\gamma^{(1)}，\beta^{(1)}$ 表示 $1\times 1$ 卷积层后的 BN 层的均值，标准差，缩放因子和偏置。用 $\mu^{(0)}, \sigma^{(0)}，\gamma^{(0)}，\beta^{(0)}$ 表示 $1\times 1$ 卷积层后的 BN 层的均值，标准差，缩放因子和偏置。使用 $M^{(1)} \in \mathbb{R}^{N\times C_1 \times H_1 \times W_1},M^{(2)} \in \mathbb{R}^{N\times C_2 \times H_2 \times W_2}$ 表示输入和输出， $*$ 表示卷积操作。如果 $C_1 = C_2, H_1=H_2, W_1=W_2$ ，则可以有：
$\begin{aligned} M^{(2)} & = bn(M^{(1)} * W^{(3)}, \mu^{(3)}, \sigma^{(3)}，\gamma^{(3)}，\beta^{(3)}) \\ & + bn(M^{(1)} * W^{(1)}, \mu^{(1)}, \sigma^{(1)}，\gamma^{(1)}，\beta^{(1)}) \\ & + bn(M^{(1)}, \mu^{(0)}, \sigma^{(0)}，\gamma^{(0)}，\beta^{(0)}) \\ \end{aligned}$
不相等的话，不用恒等分支，因此上式只有前两项。对于 BN 的公式为：
$\mu, \sigma, \gamma, \beta)_{:,i:,:} = (M_{:,i:,:} - \mu_i) \frac{\gamma_i}{\sigma_i} + \beta_i$
首先可以把每个 BN 和它前边的卷积层转换为一个带有偏置限量的卷积。使用 ${W', b'\}$ 表示转换后的卷积核和偏置，则：
$W_{i,:,:,:}' = \frac{\gamma_i}{\sigma_i} W_{i,:,:,:}, \;\;\; b_i' = -\frac{\mu_i \gamma_i}{\sigma_i} + \beta_i$
因此
$\mu, \sigma, \gamma, \beta)_{:,i,:,:} = (M * W')_{:,i,:,:} + b_i'$
举例说明

在这里插入图片描述

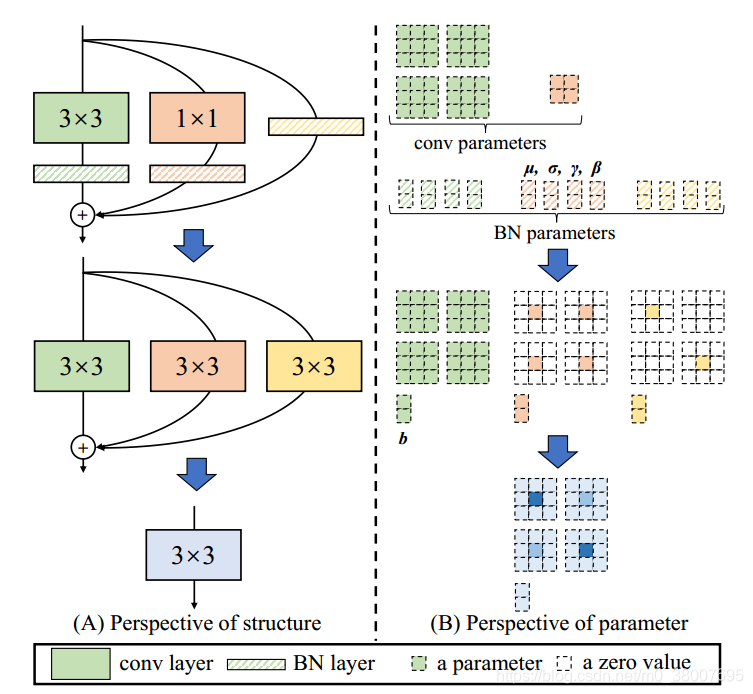

上图描述了这一转换过程，输入和输出通道都是2，则 $\times 3$ 卷积的参数是 4 个 $\times 3$ 矩阵， $\times 1$ 卷积的参数是一个 $\times 2$ 矩阵。根据以上公式可以将它们及其 BN 层分别转换为 $\times 3$ 卷积及其偏置，然后将它们分别相加即可。这样，每个 RepVGG Block 转换前后的输出完全相同，因而训练好的模型可以等价转换为只有 $\times 3$ 卷积的单路模型。
