J-link固件修复记录

一，教程一，修复未成功

一开始参考文档

(5条消息) JLink V8刷固件方式 转载整合_alfslfdsl的博客-CSDN博客_jlink 变砖

此教程安装的是新版本SAM-PROG v2.4

按照步骤，一切顺利，但是在安装驱动这里，出现问题，系统自动安装了驱动，自己更改不了，最后放弃了这个方式

二，教程二，成功

参考文档地址：

(5条消息) JLink v8 固件丢失修复总结_Li-Yongjun的博客-CSDN博客_jlinkv8固件修复

此教程安装的是版本SAM-BA v2.12.exe

方法摘抄如下：

#0.开始前准备工具

1.SAM-BA v2.12.exe 用于烧写固件 下载地址：工具_免费高速下载|百度网盘-分享无限制

新版本的SAM-BA（例如sam-ba v2.9）不能正确连接JLink，所以还是用了这个版本

2.JLink v8固件 下载地址：工具_免费高速下载|百度网盘-分享无限制

请务必使用这个固件，其他固件会导致  J-LINK the connected emulator is a j-link clone  问题，即jlink不是正版，具体原因请查看此贴：新浪博客

3.最新JLink驱动 下载地址J-Link downloads

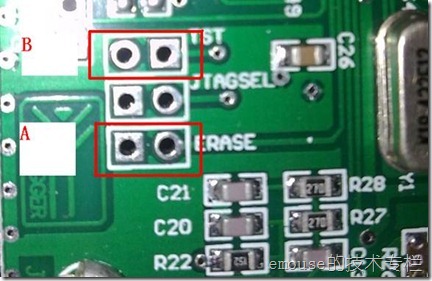

#1.首先是擦除JLink上flash的程序（芯片是Atmel的AT91SAM7S64），通过短接ERASE（图中A处）实现擦除：

步骤要求：1）先通电。2）短接ERASE（JP12），保持短接状态20s。3）断电。4）移除短接

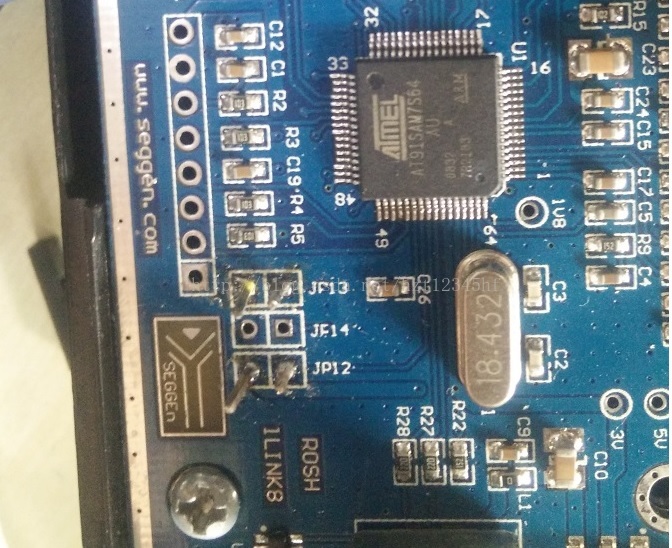

市场上常用的两个版本JLink短接位置略有不同，

#2.然后将SAM-BA Boot 固件复制到FLASH的前两个扇区，通过短接TST（图中B）实现

步骤要求：1）短接TST（JP13）。2）通电，并保持短接30s。3）断电。4）移除短接。

#3.安装好 SAM-BA v2.12 后，重新连接jlink到电脑，会提示安装驱动，然而我用win10并没有看到安装驱动，都是系统自动安装，只是在设备管理器里看到这个，只要有这个就可以了，默认一定是有"串行设备"这几个字，如果不是这个可以试试回滚驱动或者更新驱动，驱动位置在sam-ba_2.12安装目录下的drv文件夹里

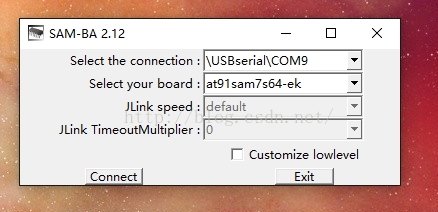

#4.装好驱动，打开sam-ba_2.12程序，选择对应的com口，选择芯片型号，JLink默认的芯片就是AT91SAM7S64，然后connect进入主界面

#5.默认配置就是如图所示，什么也不需要改，点击 Send File Name 右边的文件选择按钮，选择下载的 jlink-v8.bin 文件，然后点击Send File按钮进行固件烧写，烧写完后会提示是否锁定flash，我发现锁定后无法更新固件，所以我一般选择no，如果你不想更新固件，可以点yes

16.7.3更新 注意，最近发现更新JLink固件后出现各种问题，而且jlink的烧写工具JFlash使用最新版也容易出现烧写问题，至于为什么大家都懂的(盗版问题)，所以一般的jlink务必不要升级固件，jlink驱动也尽量别用最新的了，只要能用就尽量别换，否则各种问题，目前测试的5.10是没有问题的。

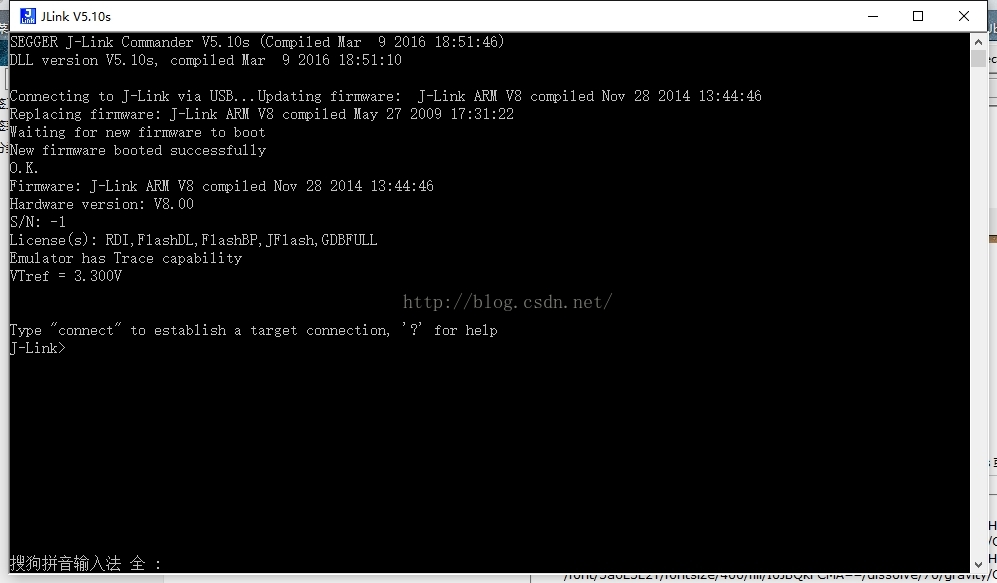

#6.到此，重新拔插JLink就可以使用了，使用JLink 命令模式打开首先提示更新，点yes 或 no都可以，我嫌烦就让他更新了，更新后就显示了jlink的各种信息，jlink又复活了

三，教程二也出现驱动装不上的问题，然后就去百度了

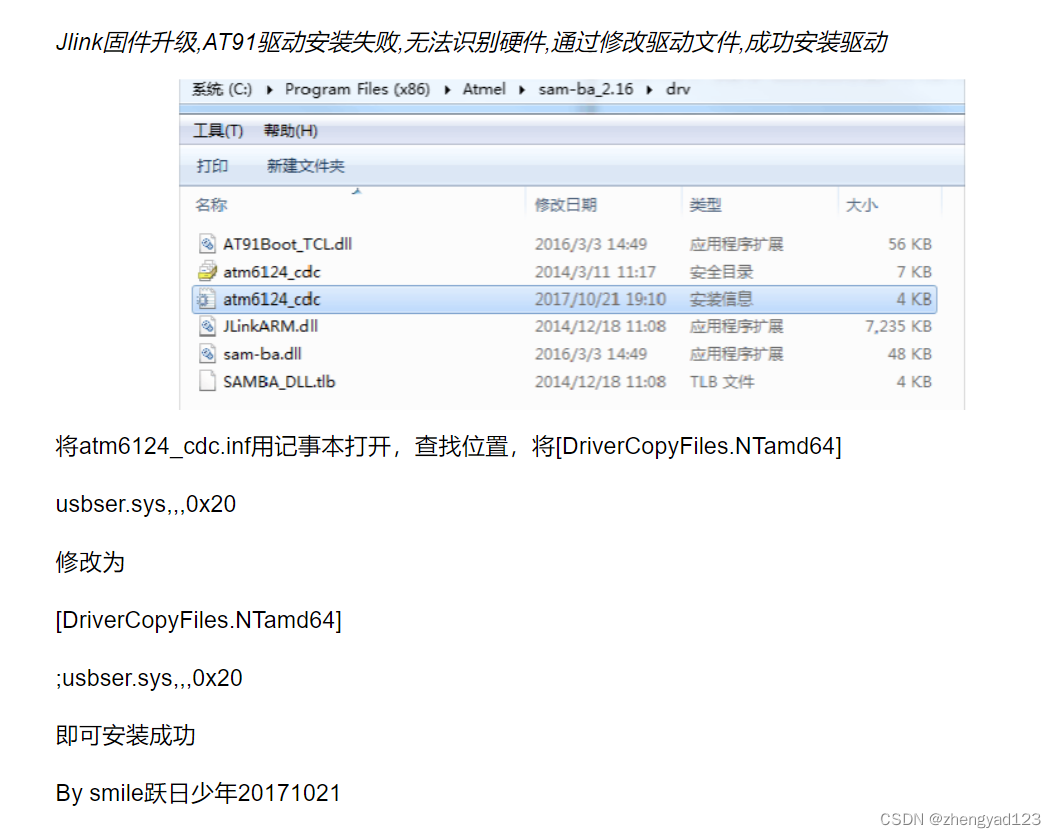

Jlink固件升级擦除固件后驱动安装失败解决办法_文档下载 (wendoc.com)

安上面更改之后，在设备管理器查看，还是和原来一样，不知道这一步起没起到作用，后面，直接尝试连接下载固件，后来发现成功了。
