一、ZCL规范

（待补充）

二、Clusters

在每个Endpoint中，我们可以配置几个Clusters。ZigBee Cluster实际上是一种通信模型。

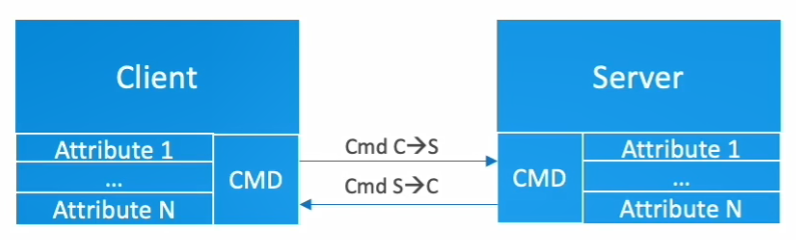

它基于客户端/服务器模式，用于描述两个设备之间的应用协议。每个Cluster都有一个Cluster ID，该ID在ZigBee CLuster Library（ZCL）中定义。Cluster中可以定义多个属性和命令。

三、举例

让我们看一个Cluster的示例，以便我们可以更好地理解它。

例如，我们需要实现一个带有两个灯泡的灯。我们可以在其中定义两个Endpoint。每个Endpoint代表一个灯泡。

对于基本功能，例如打开/关闭，我们可以使用打开/关闭 Cluster。灯是服务器端，而开关是客户端。服务器端定义了一个属性“ on / off”，指示灯是打开还是关闭。还定义了诸如“打开”，“关闭”，“切换”之类的命令，这些命令应从客户端发送到服务器端。

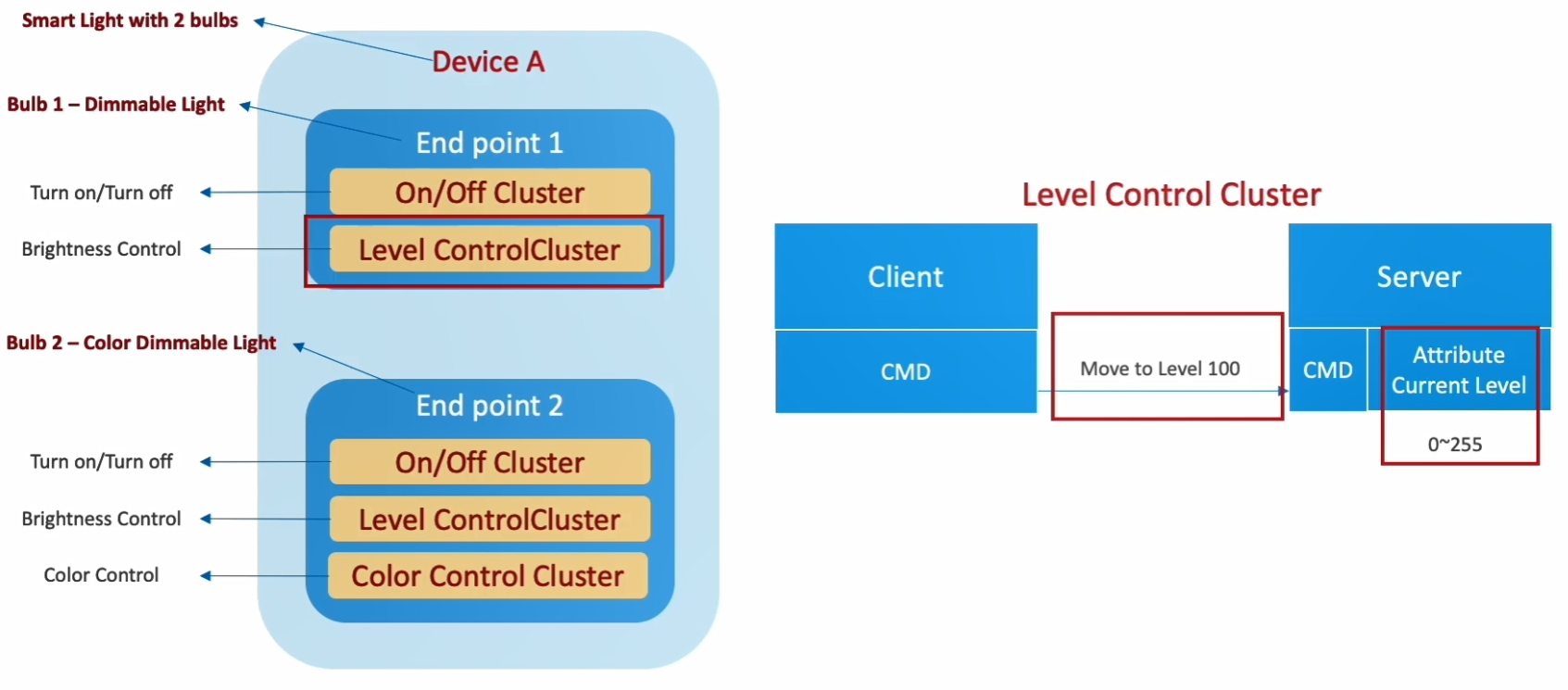

如果我们需要更多功能，例如我们需要支持亮度级别控制。我们可以使用亮度级别控制Cluster。在此Cluster中，服务器端定义了一个属性“Level”，指示灯泡的亮度。还定义了诸如“逐渐变化亮度级别”之类的命令，这些命令应从客户端发送到服务器端。

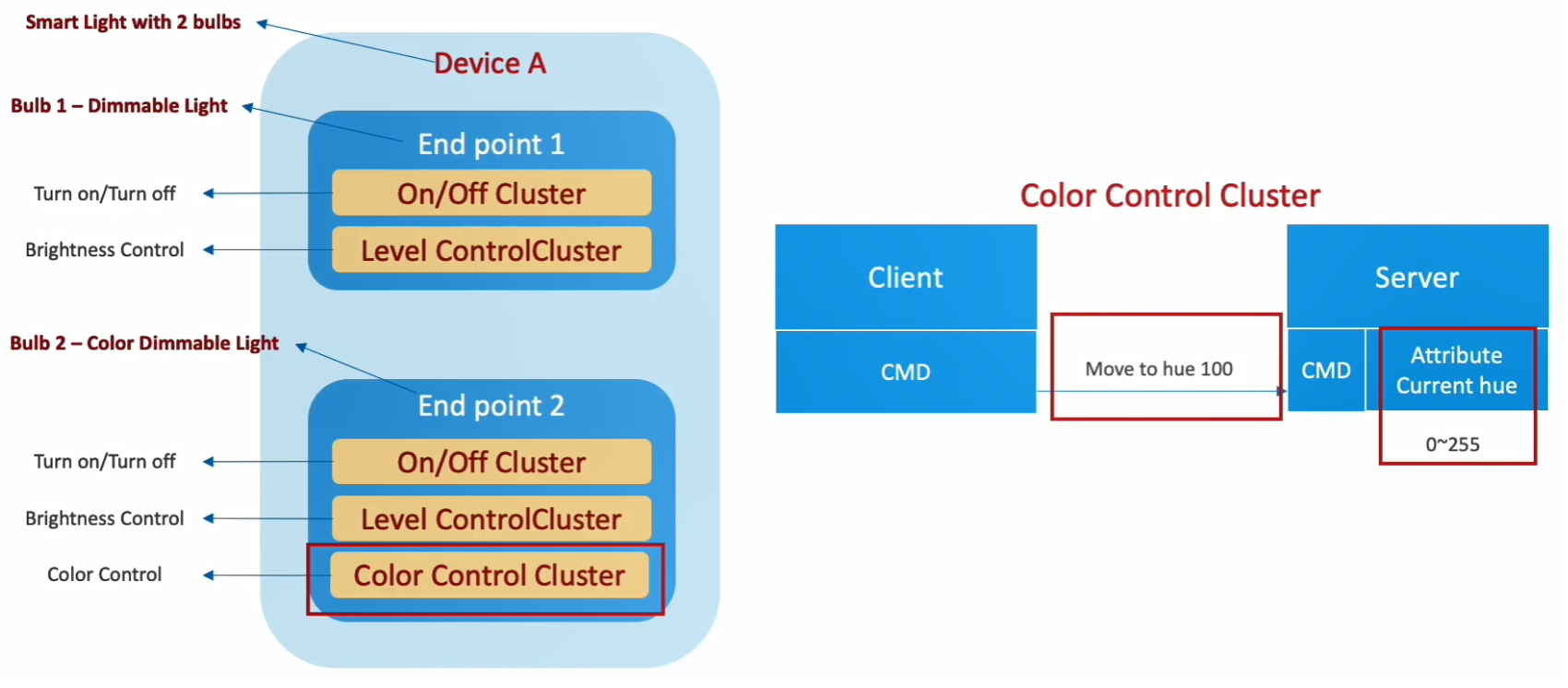

而且，如果我们需要更多功能，例如需要支持颜色控制，则可以使用颜色控制Cluster。

对于ZCL规范中没有定义的一些功能，开发者可以添加一些自定义的Cluster，自己去定义属性、命令等，就成了一个私有的协议。
