跑马灯电路实验

实验项目名称： 跑马灯电路实验
一、实验目的
1.掌握Multisim软件使用方法。
2.掌握译码器设计方法和原理，加深对中大规模集成电路的理解。
二、实验内容
设计一个具有使能端的2—4 译码器，并用2 —4译 码器设计一个8位循环熄灭灯的电路（跑马灯）。
三、实验用设备仪器及材料
计算机、 Multisim10仿真软件。
四、实验要求
1、根据译码器工作原理列出真值表、逻辑表达式，化简表达式得出最简式。
2、利用最简表达式的逻辑关系，用相应的逻辑元件设计译码器电路。
3、使用一个3位计数器与两个3-8译码器，组合成一个8位循环灭灯综合电路。
五、实验原理及接线
2-4译码器真值表

2-4译码器模块电路图：

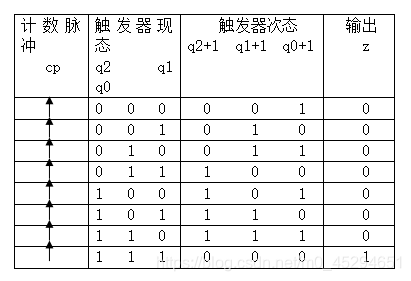

计数器的状态转移表

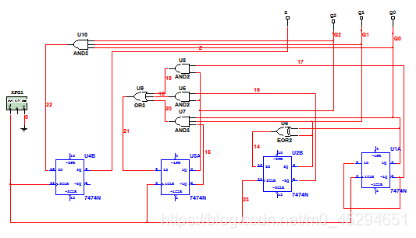

计数器模块电路图：

最终实验电路：
