直流稳压电源设计

实验项目名称： 直流稳压电源设计
一、实验目的

1. 掌握Multisim软件使用方法。
2. 了解直流稳压电源的工作原理，掌握小功率直流稳压电路的设计方法。
3. 掌握稳压电源设计中参数设定的方法。
   二、实验内容
   1．设计一个输入为 AC220V 50Hz，输出DC+5V 100mA 的稳压电源。
   2. 利用Multisim10软件，对电源电路进行仿真，并调整电路中各元件的参数使之符合输出要求。
   三、实验用设备仪器及材料
   计算机、 Multisim10仿真软件。
   四、实验原理及接线
   首先对220v的高压进行变压，变压器的具体匝比要根据下级电路来确定。变压之后的电流仍然为交流。再通过整流电路后，变为脉冲直流。滤波电路可以消除脉冲，但是输出的直流电压仍然不够稳定。最后通过稳压电路，使得电压的稳定性大大提高。
   流程图如下

   实验电路

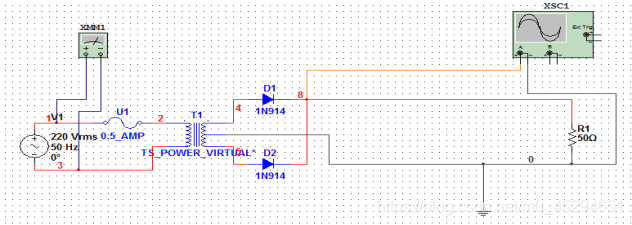

   （一）全波整流直流电路

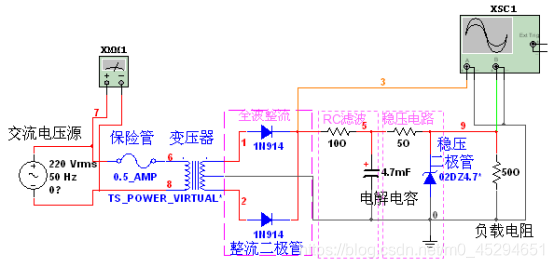

   （二）全波整流稳压电路1（二极管整流，RC滤波电路滤波，稳压二极管稳压）

   五、实验操作步骤
4. 打开Multisim10软件，点击【文件】→【另存为】。
5. 选择E盘，创建并进入文件夹lab，输入文件名字。如：稳压电源
   这样就在E:\lab\ 有稳压电源这个文件了。
6. 点击菜单中的工具栏，选择合适的元件库，依次放入所需元件，仪表并连线，调整参数进行仿真。
7. 保存电路文件。
   六、实验结果分析
   实验结果截图如下

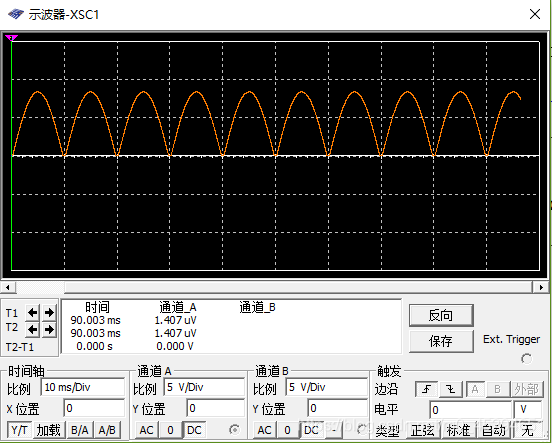

   （1）全波整流直流电路波形图

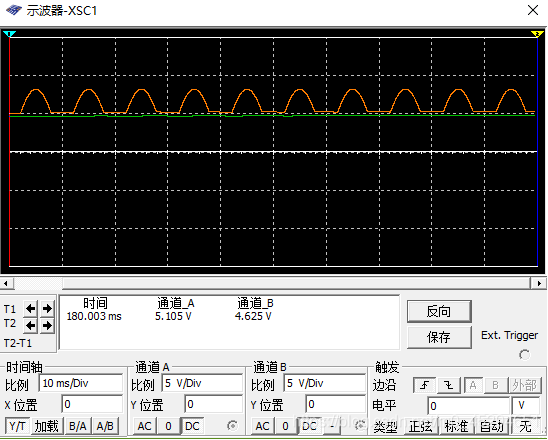

   （2）全波整流稳压电路1（二极管整流，RC滤波电路滤波，稳压二极管稳压）波形图
