2.3 (N)UMA模型中的内存组织

Linux支持的各种不同体系结构在内存管理方面差别很大。
一个主要的问题是页表中不同数目的间接层。另一个关键是NUMA和UMA系统的划分。
内核对于UMA系统和NUMA系统使用相同的数据结构，所以算法几乎一样。
在UMA系统上，只使用一个NUMA结点来管理整个系统内存。而内存管理的其他部分则认为是在处理一个伪NUMA系统。

2.3.1 内存域zone的类型

内存管理中，内存是一个个的结点组成，每个结点都会关联到一个CPU，为pg_data_t结构。每个结点又由一个个内存域组成，最多由3个内存域组成。

内核中用下列枚举常量来表示系统中的内存域类型。

<mmzone.h>
enum zone_type {
#ifdef CONFIG_ZONE_DMA
	ZONE_DMA,
#endif
#ifdef CONFIG_ZONE_DMA32
	ZONE_DMA32,
#endif
	ZONE_NORMAL,
#ifdef CONFIG_HIGHMEM
	ZONE_HIGHMEM,
#endif
	ZONE_MOVABLE,
	MAX_NR_ZONES
};

ZONE_DMA：DMA（Direct Memory Access）的内存域。该区域的长度依赖于处理器类型。在IA-32系统上，一般的限制是16MB。
ZONE_DMA32：DMA的内存域，使用32位地址字可寻址。

只有在64位系统上，两种DMA内存域才有差别。ZONE_DMA32在64位系统中才可能存在并有效，因为64位系统允许使用32位地址按字寻址。在32位计算机上，ZONE_DMA32是空的，即长度为0MB。
ZONE_NORMAL：可直接映射到内核段的普通内存域。只有该内存域在所有体系结构上保证都会存在，但无法保证该地址范围对应了实际的物理内存。例如，如果AMD64系统有2GB内存（系统内存较小），那么所有内存都属于ZONE_DMA32范围，ZONE_NORMAL则为空（在AMD64系统上，如果DMA设备需要访问的内存量较大，且系统内存较小，那么所有内存都可能被划分为ZONE_DMA32，以满足DMA设备的需求）。
ZONE_HIGHMEM：高端内存，超出内核映射范围的物理内存，64位系统一般不用。

根据编译时的配置，可能无需考虑某些内存域。例如在64位系统中，并不需要高端内存域。如果支持了只能访问4GB以下内存的32位外设，才需要DMA32内存域。

ZONE_MOVABLE：伪内存域，在防止物理内存碎片的机制中需要使用该内存域。
MAX_NR_ZONES：结束标记，在内核要迭代系统中的所有内存域时，会用到该常量。

各个内存域zone都有一个物理内存页page数组，用来组织属于该内存域的物理内存页（内核中叫页帧）。对于每个页帧，都分配了一个struct page实例以及所需的管理数据。

各个内存结点pg_data_t保存在一个单链表zonelist中，供内核遍历。

出于性能考虑，在为进程分配内存时，内核总是试图在当前运行的CPU相关联的NUMA结点上进行。但这并不总是可行的，例如，该结点的内存可能已经用尽。对此类情况，每个结点都提供了一个备用列表（借助于struct zonelist）。该列表包含了其他结点（和相关的内存域），可用于代替当前结点分配内存。列表项的位置越靠后，就越不适合分配。

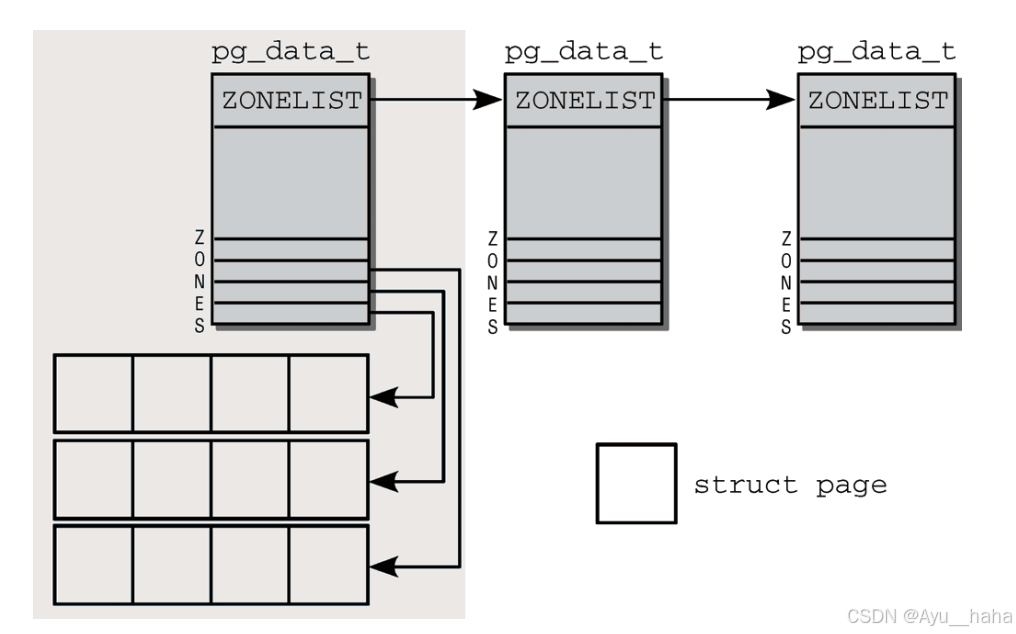

下图是NUMA系统中内存各结构关系示意图。
在这里插入图片描述
UMA系统中仅有一个内存结点pg_data_t。

2.3.2 结点管理

2.3.2.1 内存结点pg_data_t

pg_data_t表示内存的一个结点。图片可以参照上图。

<mmzone.h>
typedef struct pglist_data {
    struct zone node_zones[MAX_NR_ZONES];
    struct zonelist node_zonelists[MAX_ZONELISTS];
    int nr_zones;
    struct page *node_mem_map;
    struct bootmem_data *bdata;
    unsigned long node_start_pfn;
    unsigned long node_present_pages;
    unsigned long node_spanned_pages; //物理内存页的总长度，包括空洞在内
    int node_id;
    struct pglist_data *pgdat_next;
    wait_queue_head_t kswapd_wait;
    struct task_struct *kswapd;
    int kswapd_max_order;
} pg_data_t;

node_zones[]：包含结点中各内存域的数据结构。该数组总是有3个项，即使结点没有那么多内存域，也是3个。如果不足3个，则其余的用0填充。
node_zonelists[]：备用结点及其内存域的列表，在当前结点没有可用空间时，会在备用结点分配内存。
nr_zones：结点中不同内存域的数目。
node_mem_map：指向page实例数组的指针，用于描述结点的所有物理内存页。包含了结点中所有内存域的页。
bdata：指向自举内存分配器（boot memory allocator）数据结构的实例。在系统启动期间，内存管理子系统初始化之前，内核也需要使用内存（必须保留部分内存用于初始化内存管理子系统），所以内核使用了自举内存分配器。
node_start_pfn：pfn（page frame number）页帧号，node_start_pfn是该NUMA结点第一个页帧的逻辑编号。系统中所有结点的页帧是依次编号的，每个页帧的编号都是全局唯一的（不只是结点内唯一）。（页帧即为物理内存页）

node_start_pfn在UMA系统中是0，因为内存块只有一个结点，所以第一个页帧编号也是0。

node_present_pages：该结点中页帧的数量。
node_spanned_pages：该结点以页帧为单位计算的长度。与node_present_pages的值不一定相同，因为结点中可能有一些空洞，并不对应真正的页帧。
node_id：全局结点ID。系统中的NUMA结点都从0开始编号。
pgdat_next：指向下一个内存结点，系统中所有结点都通过单链表连接起来，其末尾为空指针。
kswapd_wait：kswapd（kernel swap daemon），是交换守护进程的等待队列，在将页帧换出结点时会用到（页面回收和页交换）。
kswapd：指向负责该结点的交换守护进程的task_struct。
kswapd_max_order：定义需要释放的区域的长度，用于页交换子系统的实现。

结点及其包含的内存域之间的关联，以及备用列表，这些是通过结点pg_data_t起始处的几个数组建立的。

2.3.2.2 结点状态node_states

如果系统中的结点多于一个，内核会维护一个位图（比特位），用以提供各个结点的状态信息。状态是用位掩码指定的，有以下的一些值。

<nodemask.h>
enum node_states {
    N_POSSIBLE, //结点在某个时候可能变为联机
    N_ONLINE, //结点是联机的
    N_NORMAL_MEMORY, //结点有普通内存域
#ifdef CONFIG_HIGHMEM
	N_HIGH_MEMORY, //结点有普通或高端内存域
#else
	N_HIGH_MEMORY = N_NORMAL_MEMORY,
#endif
	N_CPU, //结点有一个或多个CPU
	NR_NODE_STATES
};

N_POSSIBLE、N_ONLINE和N_CPU用于CPU和内存的热插拔。

N_HIGH_MEMORY和N_NORMAL_MEMORY用于内存管理。如果结点有普通或高端内存时设置为N_HIGH_MEMORY，当结点没有高端内存时设置为N_NORMAL_MEMORY。

<nodemask.h>
void node_set_state(int node, enum node_states state)  //设置某结点的位域
void node_clear_state(int node, enum node_states state) //清除某结点的位域

<linux/nodemask.h>
for_each_node_state(__node, __state);  //迭代处于特定状态的所有结点
#define for_each_node_state(nid, state, nodemask) \
    for (nid = first_node_state(state, nodemask); \
         nid != NUMA_NO_NODE; \
         nid = next_node_state(nid + 1, state, nodemask))

for_each_online_node(node); //迭代所有活动结点

nid为结点id，state为结点状态，nodemask是一个 nodemask_t类型的变量，表示节点集合。

first_node_state()和next_node_state()用于获取给定状态下的第一个和下一个节点ID。

如果内核编译为只支持单个结点（即使用平坦内存模型），那么没有结点位图，这些操作该位图的函数变为空操作。

2.3.2.3 内存域zone

<mmzone.h>
struct zone {
    //通常由页分配器访问的字段
    unsigned long pages_min, pages_low, pages_high;
    unsigned long lowmem_reserve[MAX_NR_ZONES];
    struct per_cpu_pageset pageset[NR_CPUS];

    //不同长度的空闲区域
    spinlock_t lock;
    struct free_area free_area[MAX_ORDER];

    ZONE_PADDING(_pad1_)

    //通常由页面收回扫描程序访问的字段
    spinlock_t lru_lock;
    struct list_head active_list;
    struct list_head inactive_list;
    unsigned long nr_scan_active;
    unsigned long nr_scan_inactive;
    unsigned long pages_scanned;
    unsigned long flags;  //内存域标志

    //内存域统计量
    atomic_long_t vm_stat[NR_VM_ZONE_STAT_ITEMS];

    int prev_priority;

    ZONE_PADDING(_pad2_)

    //很少使用或大多数情况下只读的字段
    wait_queue_head_t * wait_table;
    unsigned long wait_table_hash_nr_entries;
    unsigned long wait_table_bits;

    //支持不连续内存模型的字段
    struct pglist_data *zone_pgdat;
    unsigned long zone_start_pfn;
    unsigned long spanned_pages; //总长度，包含空洞
    unsigned long present_pages; //内存数量，不包含空洞

    //很少使用
    char *name;
} ____cacheline_maxaligned_in_smp;  //编译器关键字，以实现最优的高速缓存对齐方式

该结构由ZONE_PADDING分隔为几个部分。因为内核对zone结构的访问非常频繁，在多处理器系统上，会有不同的CPU同时访问，所以使用锁防止它们彼此干扰。

内核会经常性地获取该结构的两个自旋锁zone->lock和zone->lru_lock（这些锁也叫作热点hotspot）。

如果数据保存在CPU高速缓存中，那么会处理得更快速。

高速缓存以行为单位，每一行负责不同的内存区。

内核使用ZONE_PADDING宏生成"填充"字段添加到zone结构中，以确保每个自旋锁都处于自身的缓存行中。

zone结构的最后两个部分也通过填充字段彼此分隔开来。两者都不包含锁，主要目的是将数据保持在一个缓存行中，便于快速访问，从而无需从内存加载数据（内存比CPU高速缓存慢）。

填充造成结构长度的增加是可以忽略的，特别是在内核内存中zone结构的实例相对很少。

内存管理比较复杂，所以该结构有的成员的真实意义需要联系其他篇章。

pages_min、pages_high、pages_low：页换出时使用的"水印"。若内存不足，内核可以将页写到硬盘。这3个成员会影响交换守护进程的行为。（页面回收和页交换）（分配页）

若空闲页数量多于pages_high，则内存域的状态是理想的。
若空闲页数量低于pages_low，则内核开始将页换出到硬盘。
若空闲页数量低于pages_min，则页回收工作的压力比较大，因为内存域中急需空闲页。

其重要性在页面回收和页交换中体现。

lowmem_reserve[]：分别为各种内存域指定了若干页，用于一些不会失败的关键性内存分配。各个内存域的份额根据重要性确定。计算各个内存域份额的算法在后续。
pageset[]：用于实现每个CPU的热/冷页帧列表。内核使用这些列表来保存可用于满足实现的“新鲜”页。冷热页、NR_CPUS、struct per_cpu_pageset的解释可见2.2.2.5。
lock：自旋锁（热点）。
lru_lock：自旋锁（热点）。
free_area[]：是struct free_area的数组，用于实现伙伴系统。每个数组元素都表示某种固定长度的一些连续内存区。对于包含在每个区域中的空闲内存页的管理，free_area是一个起点。

接下来的结构成员，用来根据活动情况对内存域中使用的页进行编目。若页访问频繁，则内核认为它是活动的；若页访问不频繁，则不是活动的。在需要换出页时，这种区别很重要。如果可能的话，频繁使用的页应该保持不动，而多余的不活动页则可以换出。

active_list：活动页链表（page实例链表）。
inactive_list：不活动页链表（page实例链表）。
nr_scan_active、nr_scan_inactive：指定在回收内存时需要扫描的活动页和不活动页的页数。
pages_scanned：上一次换出页以来，没有成功扫描的页。
flags：内存域的当前状态。有一些标志位。也有可能这些标志均未设置。这是内存域的正常状态。

<mmzone.h>
typedef enum {
    ZONE_ALL_UNRECLAIMABLE, //所有的页都已经“钉”住，常驻
    ZONE_RECLAIM_LOCKED, //防止并发回收
     ZONE_OOM_LOCKED, //内存域即可被回收
} zone_flags_t;

ZONE_ALL_UNRECLAIMABLE状态：出现在内核试图重用该内存域的一些页时（页面回收），但因为所有的页都被钉住而无法回收。什么叫做”钉住“？例如，用户空间应用程序使用mlock()系统调用通知内核页不能从物理内存移出，比如移出到磁盘上。这样的页称为钉住的。如果一个内存域中的所有页都被钉住，那么该内存域是无法回收的，即设置该标志。为了不浪费时间，交换守护进程在寻找可供回收的页时，只会简要地扫描一下此类内存域。
ZONE_RECLAIM_LOCKED标志：在SMP系统上，多个CPU可能试图并发地回收一个内存域。如果一个CPU在回收某个内存域，则设置该标志，防止了其他CPU尝试回收该内存域。
ZONE_OOM_LOCKED标志：如果进程消耗了大量的内存，致使必要的操作都无法完成，那么内核会试图杀死消耗内存最多的进程，以获得更多的空闲页。该标志可以防止多个CPU同时进行这种操作。

内核提供了3个辅助函数用于测试和设置内存域的标志：

<mmzone.h>
void zone_set_flag(struct zone *zone, zone_flags_t flag) //设置某一标志
int zone_test_and_set_flag(struct zone *zone, zone_flags_t flag) //测试是否设置了给定标志，如果没有设置，则设置该标志，并返回标志的原状态。
void zone_clear_flag(struct zone *zone, zone_flags_t flag) //清除某一标志

vm_stat[]：内存域统计。维护了大量有关该内存域的统计信息。内核中很多地方都会更新其中的信息。zone_page_state()用来读取vm_stat中的信息。（详细作用在数据同步的页状态）

<vmstat.h>
static inline unsigned long zone_page_state(struct zone *zone, enum zone_stat_item item);

例如，item参数可以为NR_ACTIVE或NR_INACTIVE，来查询存储active_list和inactive_list中的活动和不活动页的页数，为NR_FREE_PAGES，则可以获得内存域中空闲页的数目。

prev_priority：存储上一次扫描操作扫描该内存域的优先级，扫描操作是由try_to_free_pages()进行的，直至释放足够的页帧（页面回收和页交换）。扫描会根据prev_priority值判断是否换出映射的页（页交换）。
wait_table、wait_table_bits、wait_table_hash_nr_entries：实现了一个进程等待队列，可以让等待某一页变为可用状态的进程使用。进程需要的条件满足时，内核通知进程运行。（内核活动的等待队列）
zone_pgdat：指向父节点的pglist_data实例，关联了内存域和父结点。
zone_start_pfn：内存域第一个页帧的索引。
spanned_pages：内存域中页的总数。不是所有页都是可用的，因为内存域中可能有一些小的空洞。很少使用。
present_pages：实际上可用的页的数目。该计数器的值一般与spanned_pages相同。很少使用。
name：保存该内存域的一般名称。目前有3个选项可用：Normal、DMA和HighMem。很少使用。
