【UML】免费的UML绘图工具yEd

工具官网：
下载页面
yEd有点儿类似visio，功能上还是弱一些，不过是免费的。支持简单的uml和流程图绘制。

下载页面有不同版本选择，我用的是java 3.19版本，需要预安装java 8及以上版本。
下载后，解压至目录，然后通过java命令运行

java -jar yed.jar

1.新建绘图板

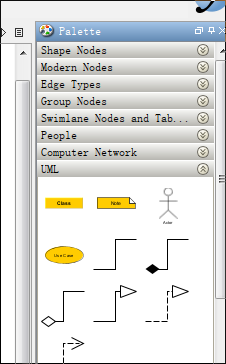

2.找到uml工具位置
在右上角有个Palette框，找到UML即可，拖动图标至中央

3.UML图标怎么用
1）拖动图标至绘图板中央
鼠标移至边角，出现斜箭头，拖动可以改变图标大小

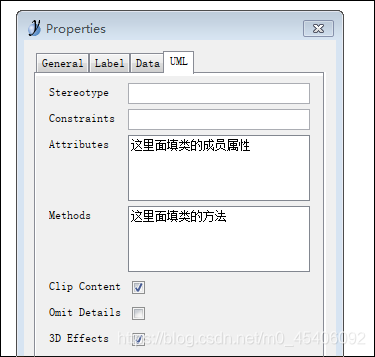

2）右键图标，有Properties标签
3）

• Attributes和Methdos：如果属性和方法为空，建议加上空格，这样会产生分隔线，效果会更好看
• Omit Details：隐藏Attributes和Methdos的显示效果，建议取消勾选
• 3DEffects：3D效果，导致边框消失，建议取消勾选

技巧

1.添加文本

yed好像没有专门的文本，可以通过修改背景色和边框来实现文本组件。
具体步骤如下以flow char为例：
1.随便新建一个组件

2.右键，查看属性，修改fill Color等3个属性，均为无颜色

BPMN流程图

这个图比较特别，当多组件拷贝时，不能达到目的，会产生粘连效果，具体原因我也没搞清。

选中三个框再拷贝粘贴：

可以通过先选中(鼠标拉取并框中操作)多组件，右键，选中Lower Selection，再粘贴即可。

或者换个位置粘贴。
