Altium Designer软件中如何放置固定孔

目录

总述

一、整体实现效果

二、实现步骤

三、如何对称放置焊盘固定孔

四、如何放置坐标

五、放置完坐标如何测距

---

总述

       要放置固定孔，要使用焊盘（pad）来实现！

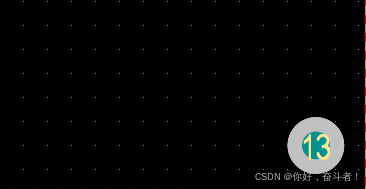

一、整体实现效果

1）PCB图

2）2D

3）3D

二、实现步骤

1）Altium Designer软件中,切换至PCB图绘制界面，选中Mechanical 1（机械一层）;

2）菜单栏-->place-->pad；

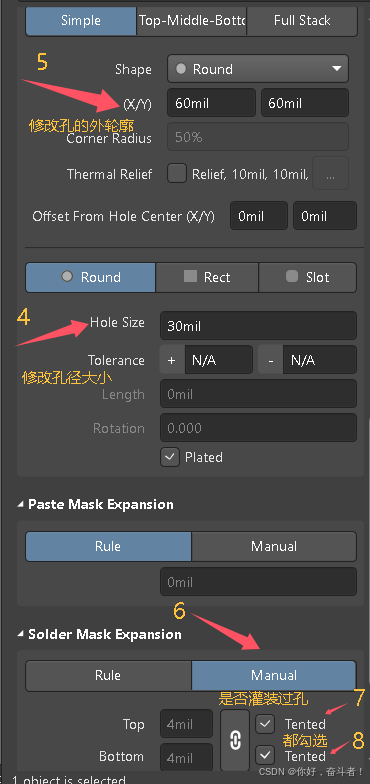

3）双击放置的pad器件，在弹出的属性（Properties）对话框中按照以下步骤操作；

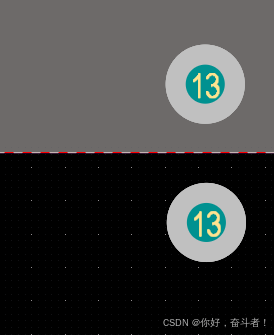

三、如何对称放置焊盘固定孔

1）整体实现效果

2）实现步骤

       选中已放置的焊盘（pad）--> Ctrl + C --> 选中坐标点 --> Ctrl + V -->  移动至要复制的位置 --> 此时按  空格键  可以反转位置

四、如何放置坐标

1）快捷键：

设置坐标：EOS

取消光标：EOR

2）操作步骤

菜单栏 --> Edit --> Origin --> Set（放置） / Reset（取消）

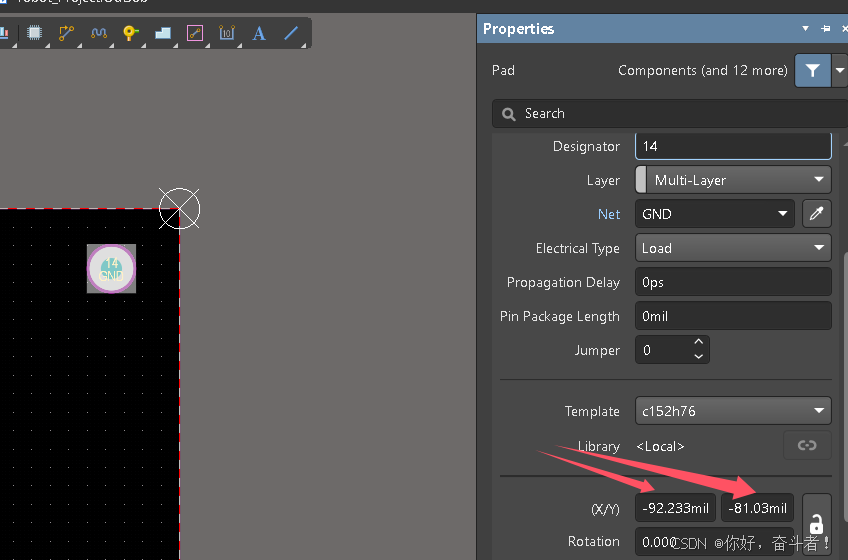

五、放置完坐标如何测距

1）整体实现效果

2）操作步骤

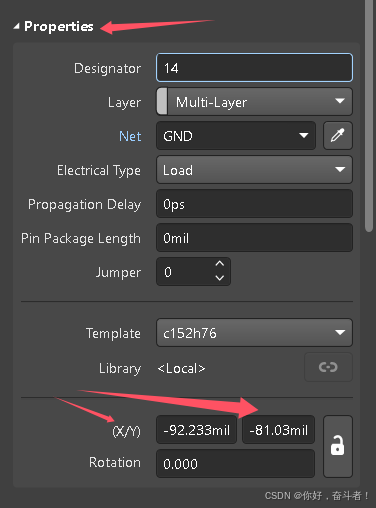

放置完坐标后 --> 双击放置的pad --> 在弹出的Properties属性对话框中查看基于当前放置坐标的X/Y值是否正确
