1、概述

1.1 什么是持续集成，持续交付

持续集成（ Continuous integration ，简称 CI ）指的是，频繁地（一天多次）将代码集成到主干
持续交付/持续部署（Continuous Delivery (CD) 、Continuous Deployment (CD)）相当于更进一步的CI，可以在每次推送到仓库默认分支的同时将应用程序部署到生产环境。

在这里插入图片描述
持续集成的组成要素

一个自动构建过程，从检出代码、编译构建、运行测试、结果记录、测试统计等都是自动完成的，无需人工干预。
一个代码存储库，即需要版本控制软件来保障代码的可维护性，同时作为构建过程的素材库，一般使用SVN或Git。
一个持续集成服务器， Jenkins 就是一个配置简单和使用方便的持续集成服务器。

3、Jenkins安装启动

3.1 Jenkins 介绍

在这里插入图片描述
Jenkins 是一款流行的开源持续集成（Continuous Integration）工具，广泛用于项目开发，具有自动化构建、测试和部署等功能。官网： http://jenkins-ci.org/。
Jenkins的特征：

开源的 Java语言开发持续集成工具，支持持续集成，持续部署。
易于安装部署配置：可通过 yum安装,或下载war包以及通过docker容器等快速实现安装部署，可方便web界面配置管理。
消息通知及测试报告：集成 RSS/E-mail通过RSS发布构建结果或当构建完成时通过e-mail通知，生成JUnit/TestNG测试报告。
分布式构建：Jenkins支持能够让多台计算机一起构建/测试。
文件识别： Jenkins能够跟踪哪次构建生成哪些jar，哪次构建使用哪个版本的jar等。
丰富的插件支持：支持扩展插件，可以开发适合自己团队使用的工具，如 git，svn，maven，docker等。

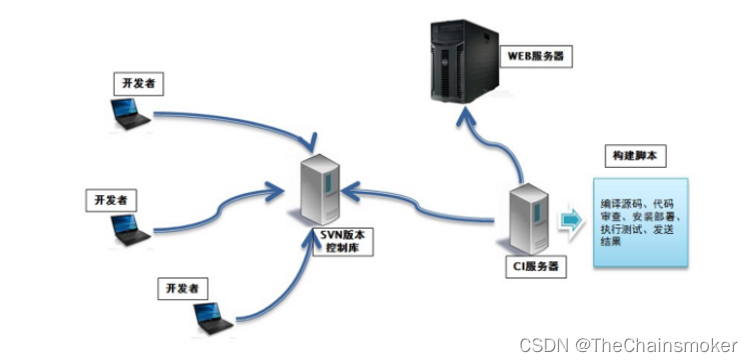

在这里插入图片描述

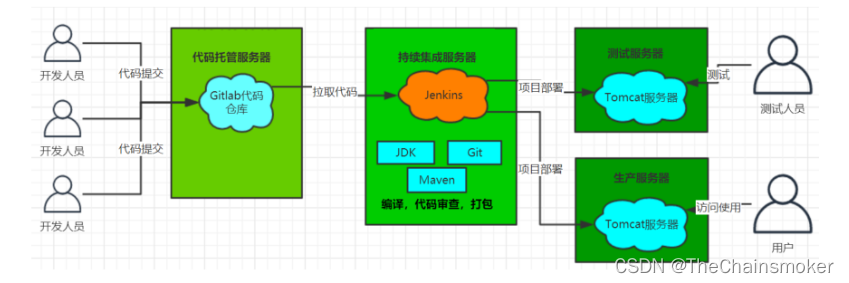

首先，开发人员每天进行代码提交，提交到Git仓库
然后，Jenkins作为持续集成工具，使用Git工具到Git仓库拉取代码到集成服务器，再配合JDK，Maven等软件完成代码编译，代码测试与审查，测试，打包等工作，在这个过程中每一步出错，都重新再执行一次整个流程。
最后，Jenkins把生成的jar或war包分发到测试服务器或者生产服务器，测试人员或用户就可以访问应用。

3.2 Jenkins与gitlabCI/CD的区别

3.2.1 gitlabCI/CD介绍

gitlab-ci作为gitlab提供的一个持续集成的套件，完美和gitlab进行集成，gitlab-ci已经集成进gitlab服务器中，在使用的时候只需要安装配置gitlab-runner即可。gitlab-runner基本上提供了一个可以进行编译的环境，负责从gitlab中拉取代码，根据工程中配置的gitlab-ci.yml，执行相应的命令进行编译。

3.2.2 gitlabCI vs Jenkins

gitlab-runner配置简单，很容易与gitlab集成。当新建一个项目的时候，不需要配置webhook回调地址，也不需要同时在jenkins新建这个项目的编译配置，只需在工程中配置gitlab-ci.yml文件，就可以让这个工程可以进行编译。gitlab-runner没有web页面，但编译的过程直接就在gitlab中可以看到，不需要像jenkins进入web控制台查看编译过程。gitlab-runner仅仅是提供了一个编译的环境而已，全部的编译都通过shell脚本命令进行。当然，jenkins也可以是全部的编译都通过shell脚本命令进行。

jenkins的好处就是编译服务和代码仓库分离，而且编译配置文件不需要在工程中配置，如果团队有开发、测试、配置管理员、运维、实施等完整的人员配置，那就采用jenkins，这样职责分明。不仅仅如此，jenkins依靠它丰富的插件，可以配置很多gitlab-ci不存在的功能，比如说看编译状况统计等。如果团队是互联网类型，讲究的是敏捷开发，那么开发=devOps，肯定是采用最便捷的开发方式，推荐gitlab-ci。

如果有些敏感的配置文件不方便存放在工程中（例如nexus上传jar的账户和密码或者是其他配置的账户密码）,都可以在服务器中配置即可。
gitlab-ci对于编译需要的环境，比如jdk，maven都需要自行配置。在jenkins中，对于编译需要的环境，比如jdk，maven都可以在Web控制台安装即可。当然，jenkins也是可以自行配置的（有时候通过控制台配置下载不下来）。

一句话总结就是gitlab-ci更简单易用，如果有gitlab-ci达不到的要求，可以考虑使用jenkins。

3.3 Jenkins环境搭建

3.3.1 Jenkins安装配置

采用YUM方式安装

加入jenkins安装源：

sudo wget -O /etc/yum.repos.d/jenkins.repo https://pkg.jenkins.io/redhat-stable/jenkins.repo --no-check-certificate

sudo rpm --import https://pkg.jenkins.io/redhat-stable/jenkins.io.key

执行yum命令安装

yum -y install jenkins

采用rpm安装包方式

wget https://pkg.jenkins.io/redhat-stable/jenkins-2.190.1-1.1.noarch.rpm

执行安装

rpm -ivh jenkins-2.190.1-1.1.noarch.rpm

配置

修改jenkins配置文件

vi /etc/sysconfig/jenkins

修改内容

# 修改为对应的目标用户， 这里使用的是root
$JENKINS_USER="root"
# 服务监听端口
JENKINS_PORT="16060"

修改目录权限

chown -R root:root /var/lib/jenkins
chown -R root:root /var/cache/jenkins
chown -R root:root /var/log/jenkins

重启Jenkins

systemctl restart jenkins

如果遇到启动失败，出现如下错误信息

Starting Jenkins bash: /usr/bin/java: No such file or directory

这是由于Jenkins缺少java环境，可以通过ln指令建立一个软连接

ln -s /usr/local/jdk/bin/java /usr/bin/java

跑题插一下 ln指令介绍

1、命令格式
ln 参数 源文件或目录 目标文件或目录
2、命令功能
ln是linux中非常重要命令，它的功能是为某一个文件在另外一个位置建立一个同步的链接.当我们需要在不同的目录，用到相同的文件时，我们不需要在每一个需要的目录下都放一个必须相同的文件，我们只要在某个固定的目录，放上该文件，然后在 其它的目录下用ln命令链接(link)它就可以，不必重复的占用磁盘空间。
3、命令参数
-b 删除，覆盖以前建立的链接
-d 允许超级用户制作目录的硬链接
-f 强制执行
-i 交互模式，文件存在则提示用户是否覆盖
-n 把符号链接视为一般目录
-s 软链接(符号链接)
-v 显示详细的处理过程

或者通过

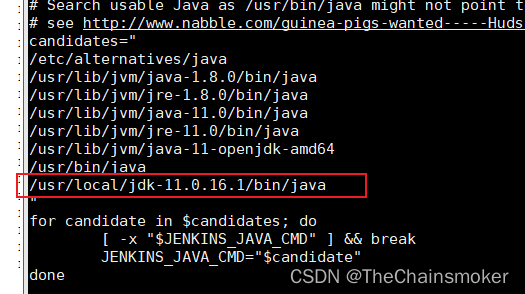

vi /etc/init.d/jenkins

在这里插入图片描述
加上红色框选的jdk配置，然后

systemctl daemon-reload

重新加载一下配置即可。
设置好java环境之后，再重启Jenkins即可

管理后台初始化
浏览器打开 http://IP:16060/

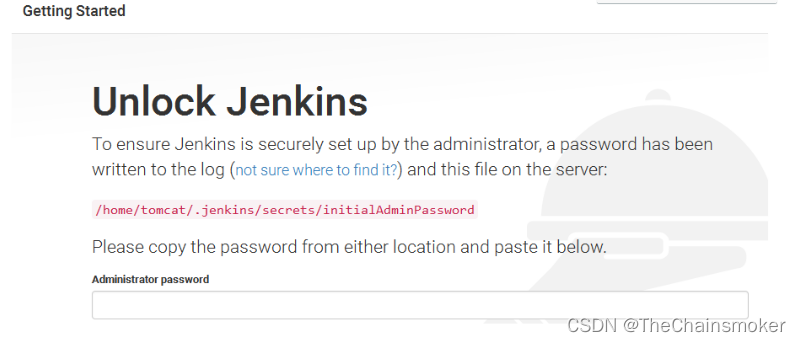

弹出页面需要输入管理密码，在以下位置查看：

cat /var/lib/jenkins/secrets/initialAdminPassword

在这里插入图片描述

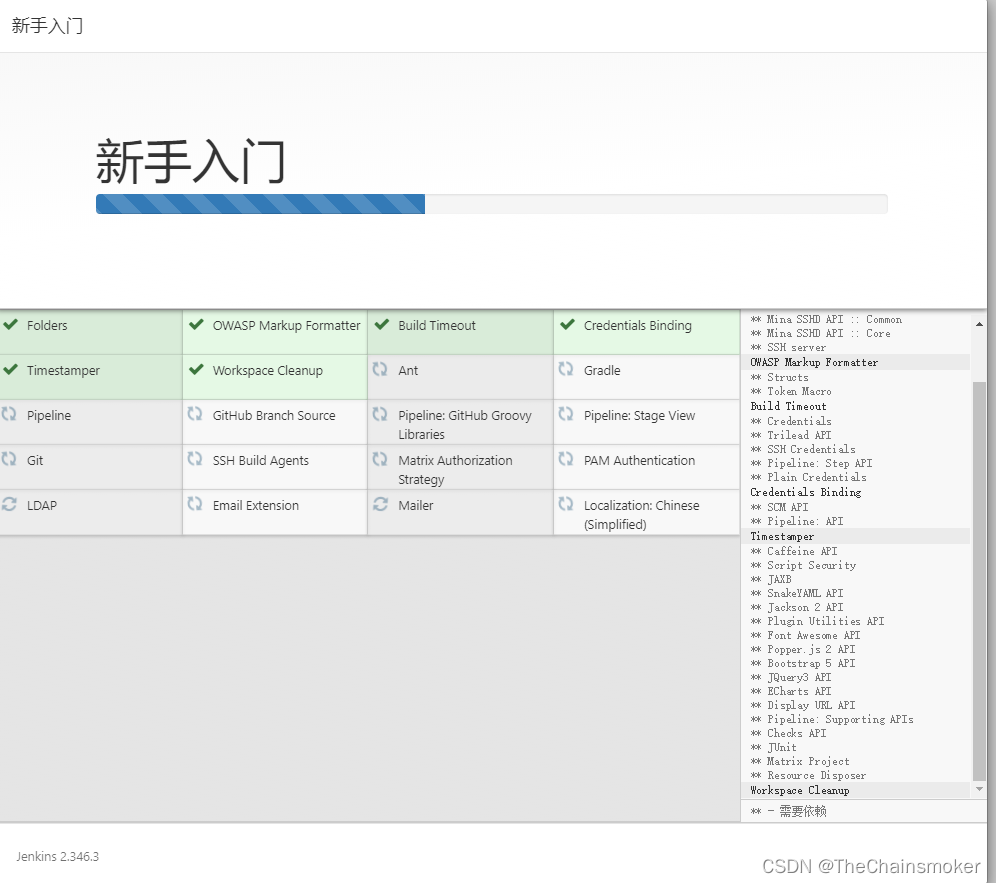

按默认设置，把建议的插件都安装上

安装插件时，如果出现安装失败的情况，有几种情况，1、是网络不行，2、Jenkins版本过低，有些插件不支持，这时就需要卸载Jenkins重新安装新版的。

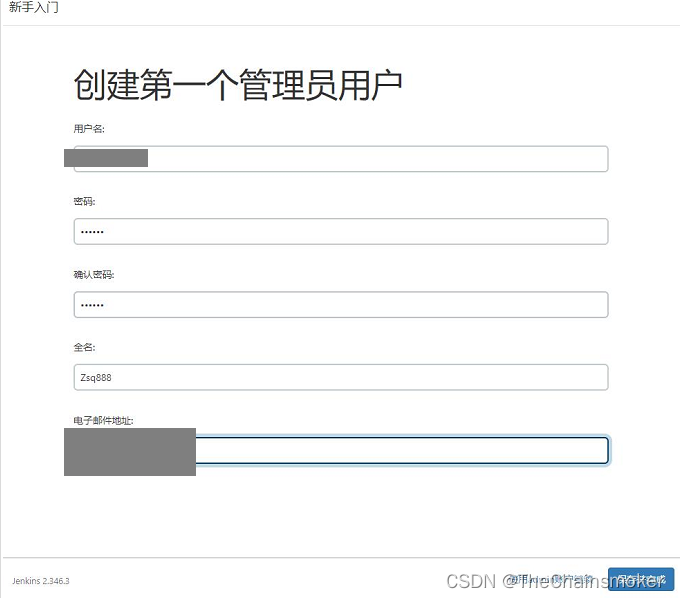

安装完成之后，就可以创建管理员用户：
在这里插入图片描述

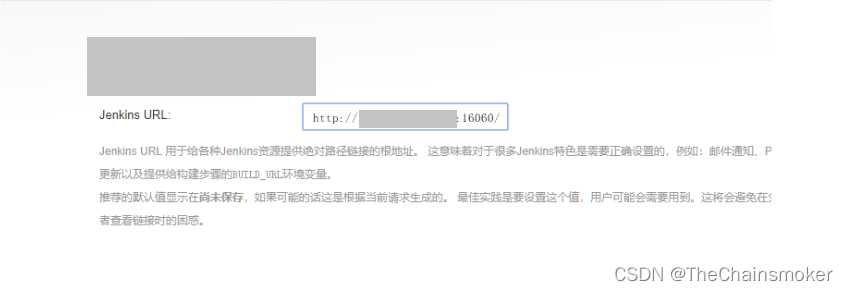

配置访问地址：
![在这里插入图片描述](https://img-blog.csdnimg.cn/18653373c6e14230ae0988473fd52599.png

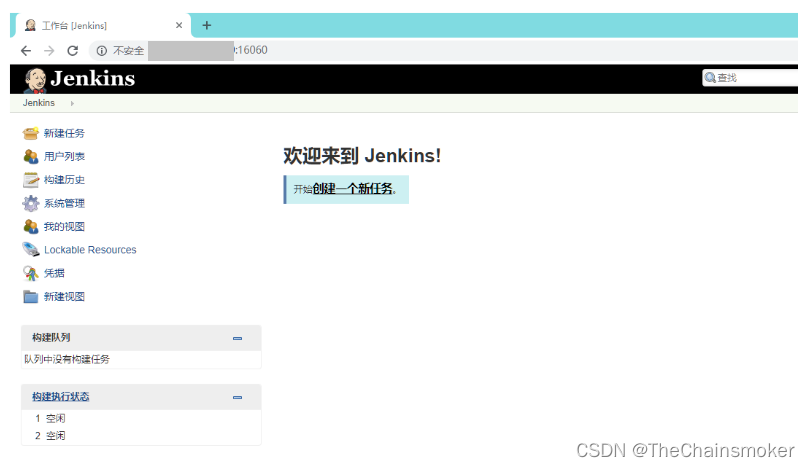

配置完成之后，会进行重启，之后可以看到管理后台：

3.3.2 Jenkins插件安装

在实现持续集成之前，需要确保以下插件安装成功。

Maven Integration plugin： Maven 集成管理插件。
Docker plugin： Docker集成插件。
GitLab Plugin： GitLab集成插件。
Publish Over SSH：远程文件发布插件。
SSH: 远程脚本执行插件。

安装方法：

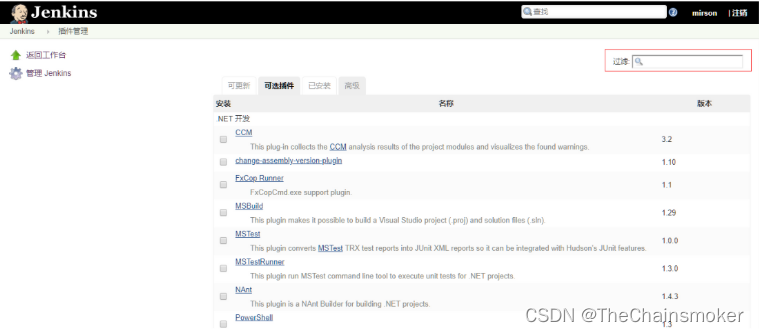

进入【系统管理】-【插件管理】
点击标签页的【可选插件】
在过滤框中搜索插件名称

勾选插件，点击安装即可
注意：若是没有安装按钮，需要更改配置。在安装插件的高级配置中，修改升级站点的连接为：http://updates.jenkins.io/update-center.json 保存即可

3.3.3 git安装配置

yum 安装方式

yum -y install git

采用源码包方式安装
安装依赖包

yum -y install curl-devel expat-devel gettext-devel openssl-devel zlib-devel
yum -y install gcc perl-ExtUtils-MakeMaker

如果之前有安装旧版本，先做卸载，没有安装则忽略

yum remove git

下载源码包

cd /usr/local
wget https://mirrors.edge.kernel.org/pub/software/scm/git/git-1.8.3.1.tar.gz
tar -xvf git-1.8.3.1.tar.gz

也可以安装其他版本，下载地址：https://mirrors.edge.kernel.org/pub/software/scm/git/
编译安装：

cd git-1.8.3.1
make prefix=/usr/local/git all
make prefix=/usr/local/git install
echo "export PATH=$PATH:/usr/local/git/bin" >> /etc/bashrc  # 将命令输出到bashrc文件中
source /etc/bashrc  # 按顺序执行bashrc中的命令

检查git版本

[root@localhost jenkins]# git version
git version 1.8.3.1

3.3.4 安装maven配置

下载安装包

下载地址： https://maven.apache.org/download.cgi

解压安装包

cd /usr/local
unzip -o apache-maven-3.6.1.zip

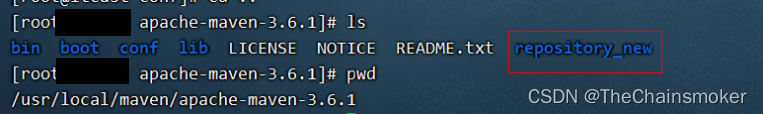

上传本地仓库并解压

在这里插入图片描述 pwd 指令可立刻得知目前所在的工作目录的绝对路径名称。

配置

配置环境变量

vi /etc/profile

添加配置内容

export MAVEN_HOME=/usr/local/maven/apache-maven-3.6.1
export PATH=$PATH:$MAVEN_HOME/bin

如果权限不够，则需要增加当前目录的权限

chmod 777 /usr/local/maven/apache-maven-3.6.1/bin/mvn

修改镜像仓库配置

vi /usr/local/maven/apache-maven-3.6.1/conf/settings.xml

配置内容

	<mirror>
     <id>alimaven</id>
     <mirrorOf>central</mirrorOf>
     <name>aliyun maven</name>
     <url>https://maven.aliyun.com/repository/central</url>
    </mirror>

修改本地仓库配置

  <localRepository>/path/to/local/repo</localRepository>

3.3.5 docker安装配置

更新软件包版本

yum -y update

卸载旧版本

yum -y remove docker  docker-common docker-selinux docker-engine

安装软件依赖包

yum install -y yum-utils device-mapper-persistent-data lvm2

设置yum源为阿里云

sudo yum-config-manager --add-repo http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

安装docker及查看docker版本

yum install docker-ce -y

docker -v

设置开机启动

systemctl enable docker

启动docker

systemctl start docker

3.4 Jenkins工具配置

进入【系统管理】–> 【全局工具配置】

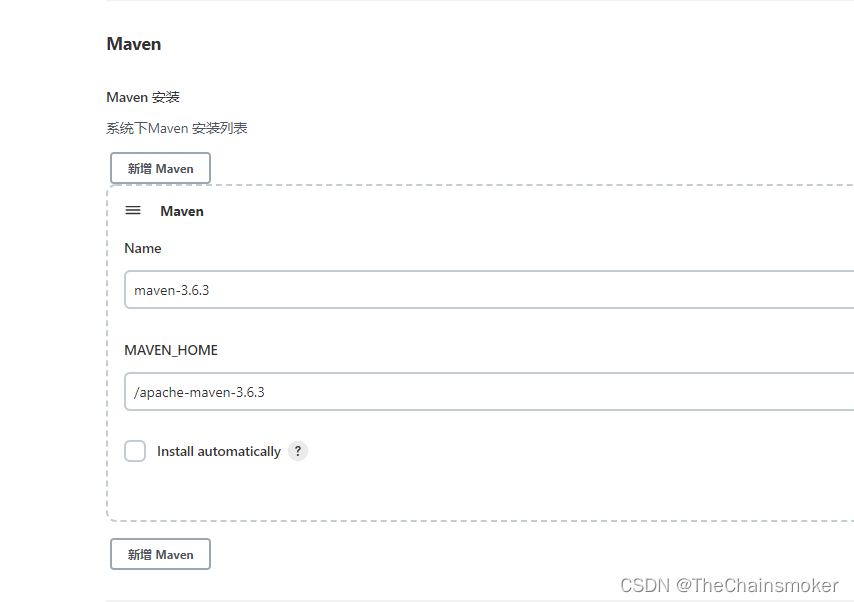

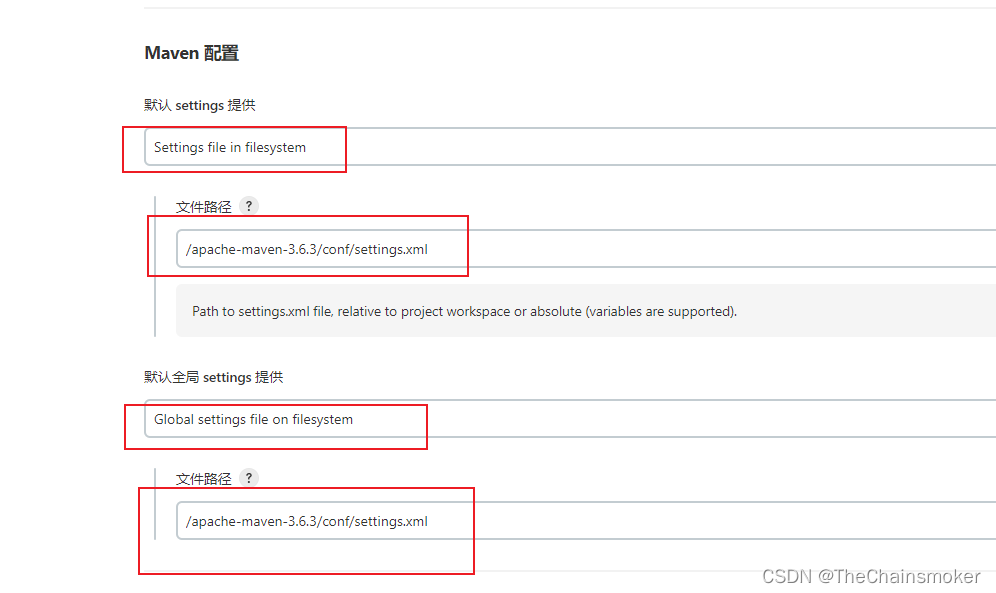

MAVEN配置设置

填写你的maven安装路径即可。

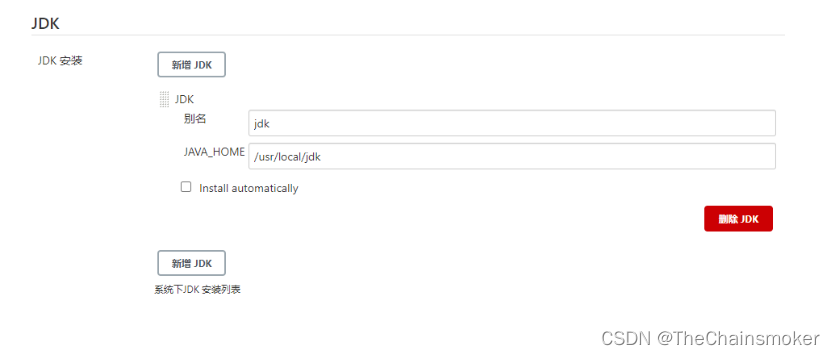

JDK配置
指定maven目录

填写你的maven安装目录。

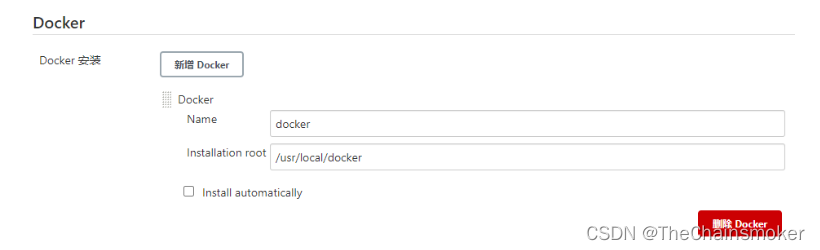

指定docker目录

如果不清楚docker的安装的目录，可以使用whereis docker 命令查看docker的安装的目录。

以上就完成了Jenkins的环境搭建准备，可以尝试部署项目了。

4、项目部署

4.1 服务集成docker配置

目标：部署的每一个微服务都是先创建docker镜像后创建对应容器启动

方式一：本地微服务打包以后上传到服务器，编写Dockerfile文件完成。

方式二：使用dockerfile-maven-plugin插件，可以直接把微服务创建为镜像使用（更省事）
配置

插件的作用：

pring-boot-maven-plugin
将springboot应用打包为可执行的jar或者war包
maven-compile-plugin
用来编译项目代码
dickerfile-maven-plugin
使用该插件，必须提供dockerfile文件，而且要求放在与pom文件同级目录
repositoty标签指定docker镜像仓库的名字
buildArgs 标签可以指定一个或者多个变量，传递给Dockerfile，在dockerfile中通过ARG指令进行引用。

 <finalName>my-service</finalName>
 <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
                <executions>
                    <execution>
                        <goals>
                            <goal>repackage</goal>
                        </goals>
                    </execution>
                </executions>
            </plugin>
            <plugin>
                <groupId>org.apache.maven.plugins</groupId>
                <artifactId>maven-compiler-plugin</artifactId>
                <version>3.7.0</version>
                <configuration>
                    <source>1.8</source>
                    <target>1.8</target>
                </configuration>
            </plugin>
            <plugin>
                <groupId>com.spotify</groupId>
                <artifactId>dockerfile-maven-plugin</artifactId>
                <version>1.3.6</version>
                <configuration>
                    <repository>docker_storage/${project.artifactId}</repository>
                    <buildArgs>
                        <JAR_FILE>target/${project.build.finalName}.jar</JAR_FILE>
                    </buildArgs>
                </configuration>
            </plugin>
        </plugins>

Dockerfile文件

# 设置JAVA版本
FROM java:8
# 指定存储卷, 任何向/tmp写入的信息都不会记录到容器存储层
VOLUME /tmp
# 拷贝运行JAR包
ARG JAR_FILE
COPY ${JAR_FILE} app.jar
# 设置JVM运行参数， 这里限定下内存大小，减少开销
ENV JAVA_OPTS="\
-server \
-Xms256m \
-Xmx512m \
-XX:MetaspaceSize=256m \
-XX:MaxMetaspaceSize=512m"
# 空参数，方便创建容器时传参
ENV PARAMS=""
# 入口点， 执行JAVA运行命令
ENTRYPOINT ["sh","-c","java -jar $JAVA_OPTS /app.jar $PARAMS"]

4.2 Jenkins基础依赖打包配置

在微服务运行之前需要在本地仓库中先去install所依赖的jar包，所以第一步应该是从git中拉取代码，并且把基础的依赖部分安装到仓库中。

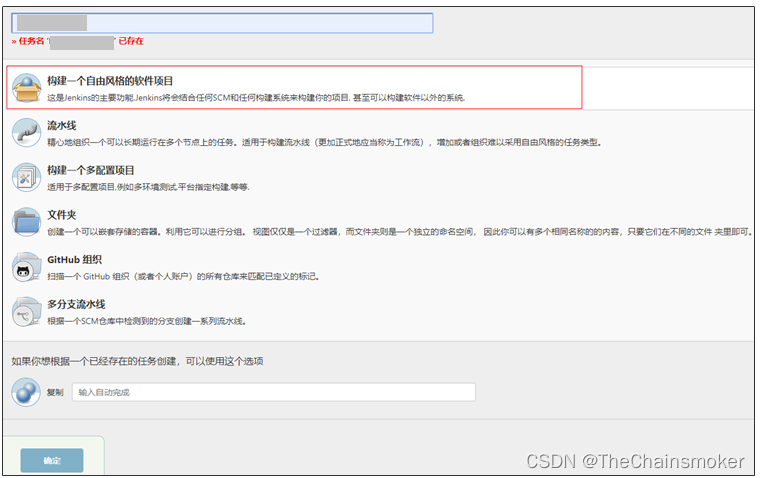

以父工程的名称在Jenkins上创建一个构建软件项目

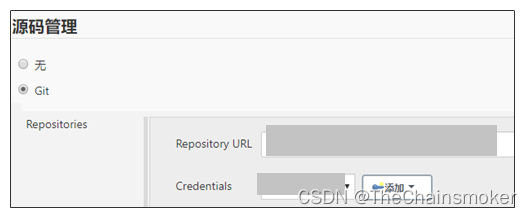

找到自己指定的git仓库，credentials设置用户名和密码

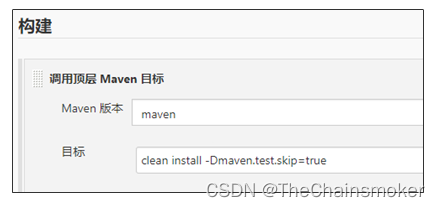

把基础依赖信息安装到集成服务器上的本地仓库
执行构建，贴出部分构建日志

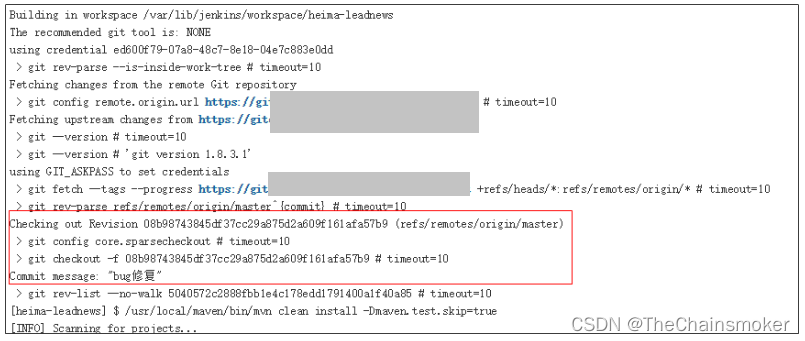

拉取代码日志

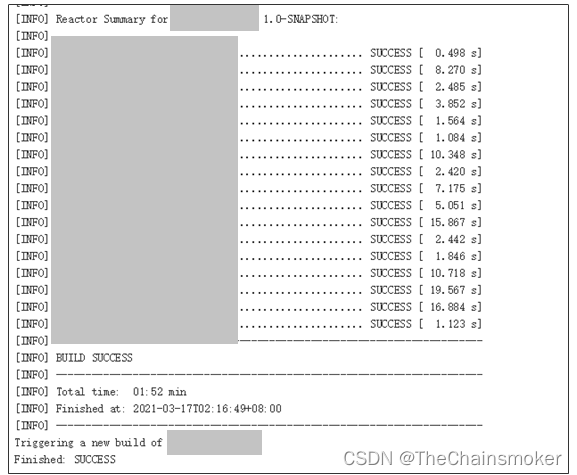

构建成功日志

4.3 Jenkins微服务打包配置

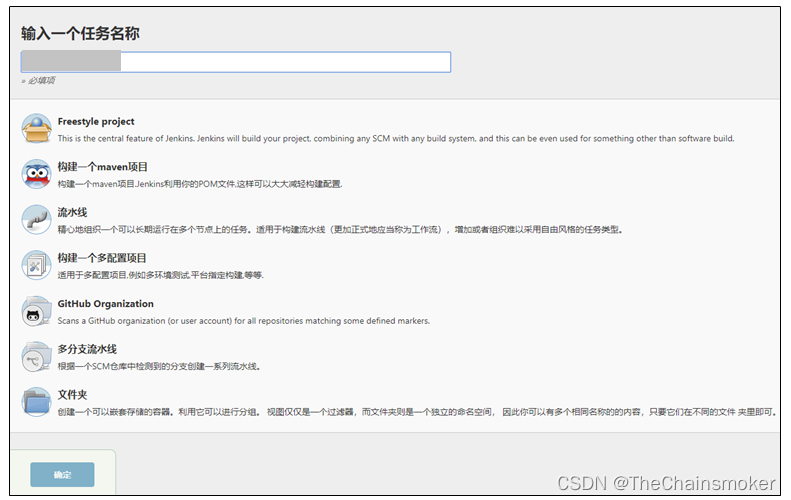

新建任务
配置代码的giturl地址，设置用户名和密码，设置构建分支

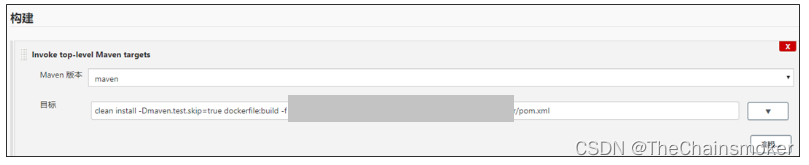

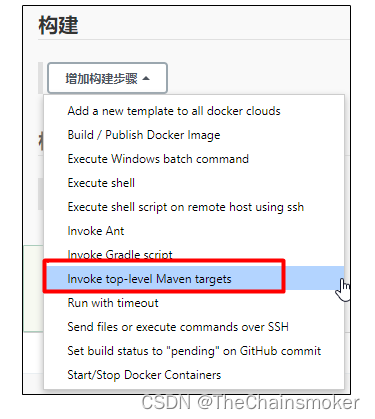

执行maven命令

maven指令

clean install -Dmaven.test.skip=true  dockerfile:build -f
***/***/pom.xml

命令拆解：
*** 代表要构建的模块名称
-Dmaven.test.skip=true 跳过测试

dockerfile:build 启动Dockerfile插件构建容器

-f ***/pom.xml 指定需要构建的文件（必须是pom）

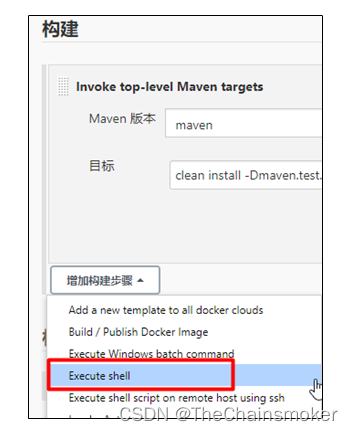

执行shell脚本

shell命令内容

if [ -n  "$(docker ps -a -f  name=$JOB_NAME  --format '{{.ID}}' )" ]
# 查看是否有正在运行的与即将要构建的服务一样名字的容器
 then
 #有的话，删除之前的容器
 docker rm -f $(docker ps -a -f  name=$JOB_NAME  --format '{{.ID}}' )
fi
 # 清理镜像
docker image prune -f
 # 启动docker服务
docker run -d --net=host -e PARAMS="--spring.profiles.active=prod"  --name $JOB_NAME docker_storage/$JOB_NAME

开始执行，贴出执行日志

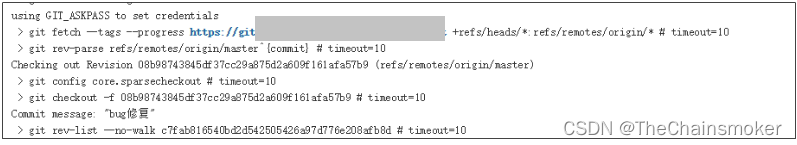

拉取代码在这里插入图片描述

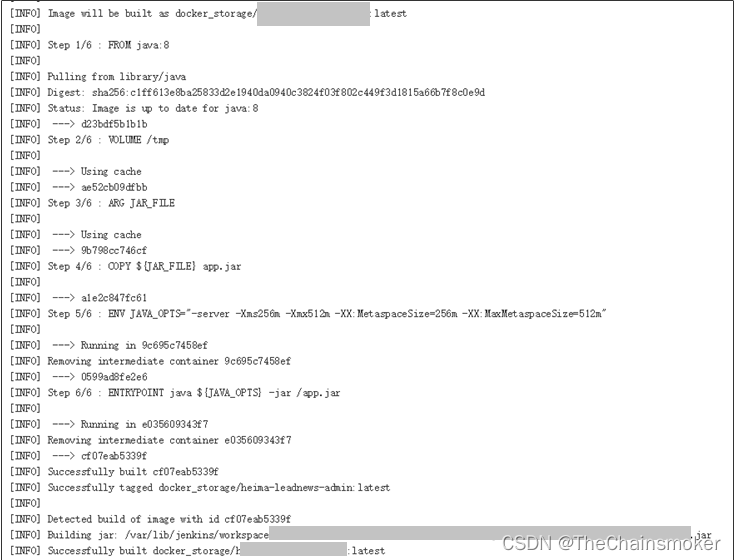

编译打包，构建镜像

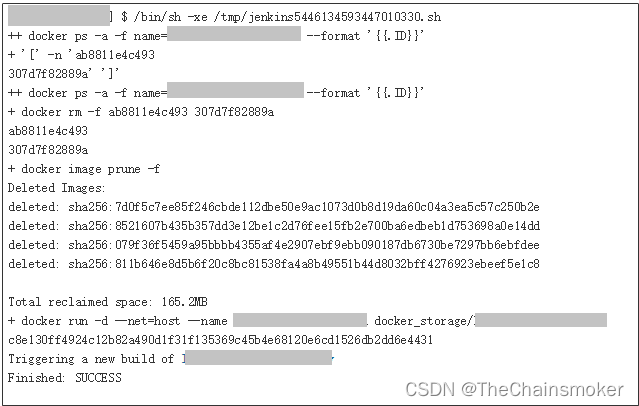

清理容器，创建新的容器

在这里插入图片描述

4.4 部署服务到远程服务器上

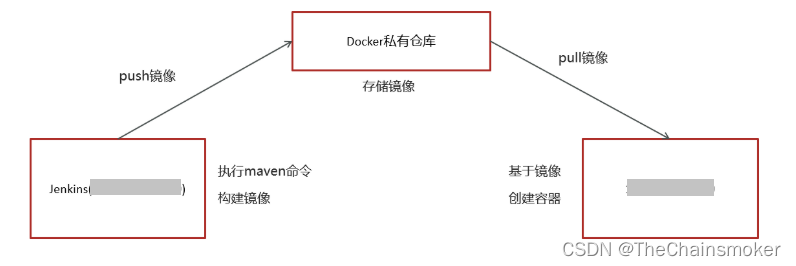

目标：使用jenkins（…100）把微服务打包部署到…260服务器上；过程示意图如下。
在这里插入图片描述

4.4.1 安装配置docker镜像仓库

对于持续集成环境的配置，Jenkins会发布大量的微服务，要与多台机器进行交互，可以采用docker镜像的保存与导出功能结合SSH实现，但这样交互繁琐，稳定性差，而且不便管理，这里我们通过搭建Docker的私有仓库来实现，这个有点类似GIT仓库，集中统一管理资源，由客户端拉取或更新。
下面简单介绍docker官方提供的镜像仓库docker registry 的安装配置

4.4.1.1 下载最新Registry镜像

docker pull registry:latest

4.4.1.2 启动Registry容器

docker run -d -p 5000:5000 --name registry -v /usr/local/docker/registry:/var/lib/registry registry:latest

映射5000端口； -v是将Registry内的镜像数据卷与本地文件关联，便于管理和维护Registry内的数据。

4.4.1.3 查看仓库资源

若是启动成功，访问地址：http://IP:5000/v2/_catalog；可以看到返回：

{"repositories":[]}

目前并没有上传镜像，显示空数据；如果上传成功就可以看到数据。

4.4.1.4 配置Docker客户端

正常生产环境中使用，要配置HTTPS服务，确保安全，内部开发或测试集成的局域网环境，可以采用简便的方式，不做安全控制。先确保持续集成环境的机器已安装好Docker客户端，然后做以下修改：

vi /lib/systemd/system/docker.service

修改内容：

ExecStart=/usr/bin/dockerd --insecure-registry IP:5000

重启docker生效：

systemctl daemon-reolad
systemctl restart docker.service

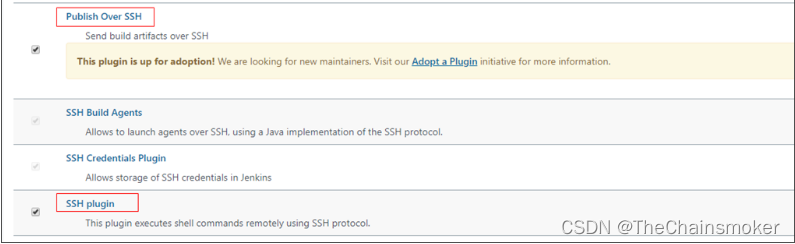

4.4.2 Jenkins安装插件

在这里插入图片描述

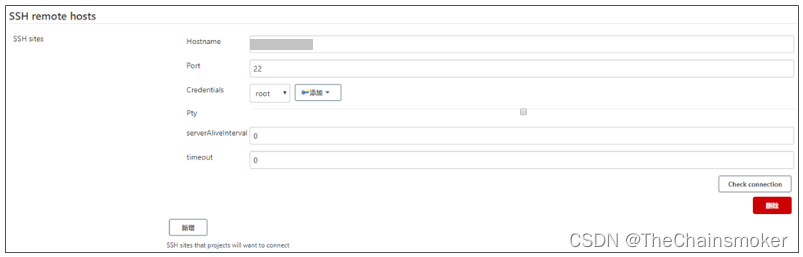

4.4.3 jenkins系统配置远程服务器链接

位置：Manage Jenkins–>Configure System
在这里插入图片描述
需要添加凭证

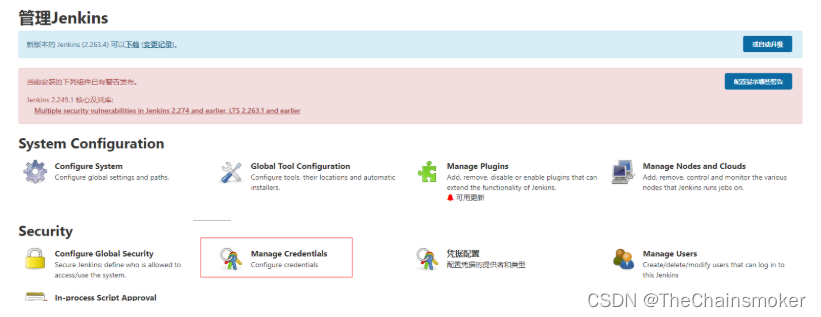

位置：Manage Jenkins–>Manage CreDentials

添加链接到远程服务器的用户名和密码：

4.4.4 Jenkins设置镜像仓库的参数

在这里插入图片描述

4.4.5 构建执行Execute shell

在这里插入图片描述
maven命令：

clean install -Dmaven.test.skip=true dockerfile:build -f ***/***/pom.xml

shell脚本，推送镜像至仓库

image_tag=$docker_registry/docker_storage/$JOB_NAME
echo '================docker镜像清理================'
if [ -n  "$(docker ps -a -f  name=$JOB_NAME  --format '{{.ID}}' )" ]
 then
 #删除之前的容器
 docker rm -f $(docker ps -a -f  name=$JOB_NAME  --format '{{.ID}}' )
fi
 # 清理镜像
docker image prune -f

# 创建TAG
docker tag docker_storage/$JOB_NAME $image_tag
echo '================docker镜像推送================'
# 推送镜像
docker push $image_tag
# 删除TAG
docker rmi $image_tag
echo '================docker tag 清理 ================'

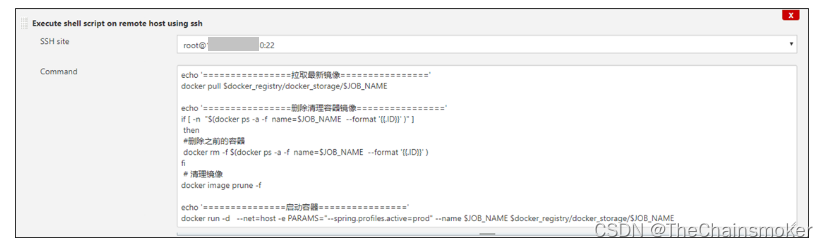

4.4.6 Jenkins配置在远程服务器上执行脚本

在这里插入图片描述
shell脚本

echo '================拉取最新镜像================'
docker pull $docker_registry/docker_storage/$JOB_NAME

echo '================删除清理容器镜像================'
if [ -n  "$(docker ps -a -f  name=$JOB_NAME  --format '{{.ID}}' )" ]
 then
 #删除之前的容器
 docker rm -f $(docker ps -a -f  name=$JOB_NAME  --format '{{.ID}}' )
fi
 # 清理镜像
docker image prune -f

echo '===============启动容器================'
docker run -d   --net=host -e PARAMS="--spring.profiles.active=prod" --name $JOB_NAME $docker_registry/docker_storage/$JOB_NAME

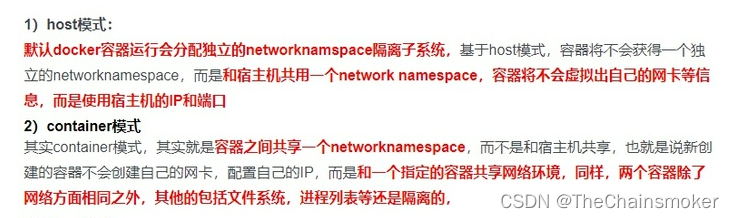

docker run创建Docker容器时，可以用 --net 选项指定容器的网络模式：
host模式：使用 --net=host 指定。
none模式：使用 --net=none 指定。
bridge模式：使用 --net=bridge 指定，默认设置。
container模式：使用 --net=container:NAME_or_ID 指定
在这里插入图片描述
docker -e的作用是指定容器内的环境变量。

4.4.7 登录远程服务器，查看是否有相关的镜像和容器和镜像

查看镜像

在这里插入图片描述

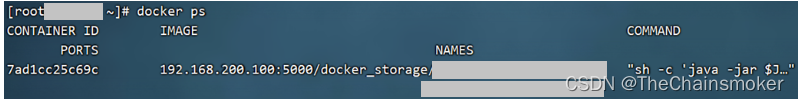

查看容器

5、自动触发构建配置

5.1 URL触发远程构建

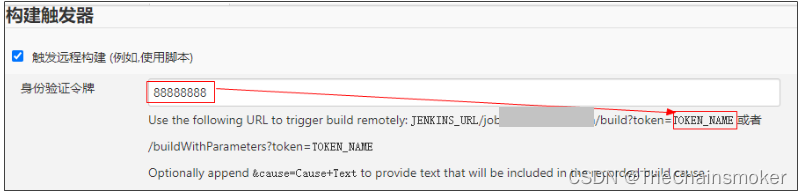

触发远程构建，修改jenkins的配置，如下
在这里插入图片描述
触发构建url： http://IP:16060/job/code/build?token=88888888

5.2 定时构建

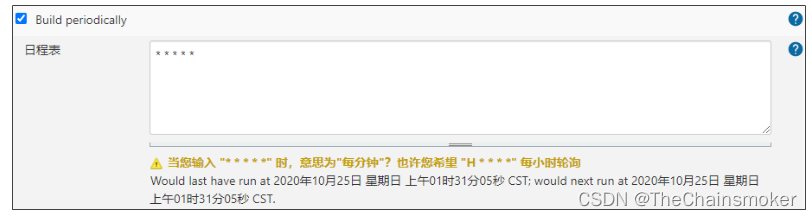

定时构建（ Build periodically）
在这里插入图片描述

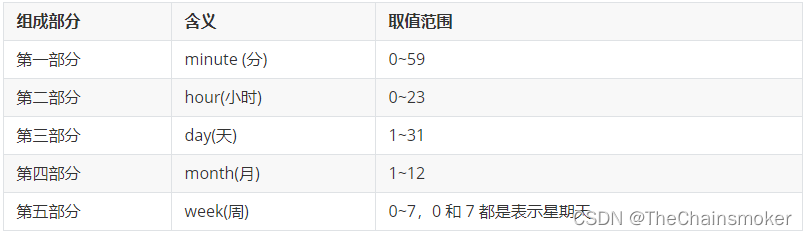

定时构建-定时表达式
定时字符串从左往右分别为：分时日月周

在这里插入图片描述

符号H 表示一个随机数
符号* 取值范围的任意值

示例：

每30分钟构建一次：H/30 * * * * 10:02 10:32
每2个小时构建一次: H H/2 * * *
每天的8点，12点，22点，一天构建3次： (多个时间点中间用逗号隔开) 0 8,12,22 * * *
每天中午12点定时构建一次 H 12 * * *
每天下午18点定时构建一次 H 18 * * *

5.3 轮询

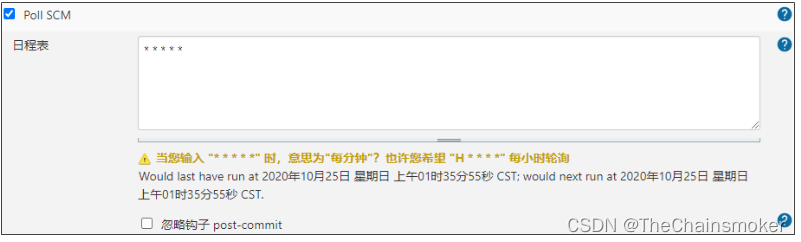

轮询 SCM（Poll SCM）
轮询SCM，是指定时扫描本地代码仓库的代码是否有变更，如果代码有变更就触发项目构建。
在这里插入图片描述
Jenkins会定时扫描本地整个项目的代码，增大系统的开销，不建议使用。
以上就是git + Jenkins + docker 实现的持续集成，持续部署方案，欢迎点赞收藏。
