题目:绘制信号
f
(
t
)
=
e
−
3
t
+
4
j
t
f(t)=e^{-3t+4jt}
f(t)=e−3t+4jt ,
0
≤
t
≤
3
0≤t≤3
0≤t≤3的波形。

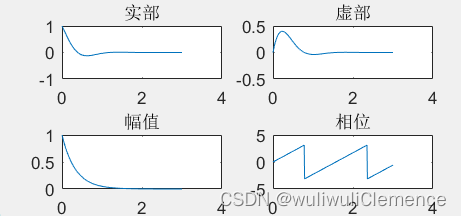

解释:这里主要解释的是绘制复指数信号,把它划分为实部、虚部、幅度、相位来绘制。表示为上述参数与t之间的关系。
real:返回一个复数数组的实部,即实数部分。
imag:返回一个复数数组的虚部,即虚数部分。
abs:返回一个复数数组的模,即幅值,也称为复数的绝对值。当然,也可以表示实数的绝对值。
angle:返回一个复数数组的相角,即相位,以弧度表示。
代码部分
t=0:0.01:3;
a=-3;
b=4;
f=exp((a+j*b)*t);
subplot(2,2,1);
plot(t,real(f));
title('实部');
subplot(2,2,2);
plot(t,imag(f));
title('虚部');
subplot(2,2,3);
plot(t,abs(f));
title('幅值');
subplot(2,2,4);
plot(t,angle(f));
title('相位');
