MATLAB——生成周期矩形信号

题目：
周期矩形信号。一连续周期矩形信号频率为10Hz，信号幅度在-1~1之间，脉冲宽度与周期的比例是1:2，用128点采样，显示三个周期的信号波形。
代码解释：
f1=10：将频率赋值为 10 Hz，即信号的周期为 1/10 秒。
Um=1：将幅值赋值为 1。
N=128：将采样点数量赋值为 128。
T=1/f1：计算信号的周期，即 1/10 秒。
nt=3：将绘制的时间长度赋值为 3 倍的周期。
dt=T/N：计算采样时间间隔，即每个采样点的时间间隔。
t=0:dt:ntT：生成时间向量，从 0 秒开始，每隔 dt 秒采样，采样点数量为 ntN+1。
xt=Umsquare(2pif1t)：生成幅值为 Um、频率为 f1 的方波信号。
这里主要介绍生成方波信号的函数square：
其中，w 是角频率，t 是时间向量，duty 是占空比。默认情况下，duty 为 50%。

y = square(w*t, duty)

完整代码如下

f=10;%频率为10HZ
T=1/f;%频率和周期的关系
N=128;%采样点数
Um=1;%定义幅度
nt=3;
dt=T/N;%采样时间间隔，也是这次所采用的步进

t=0:dt:nt*T;
x=Um*square(2*pi*f*t,0.5);
plot(t,x);
axis([0,nt*T,-1.1,1.1]);
xlabel('t');
ylabel('am');
title('rectanglewave')

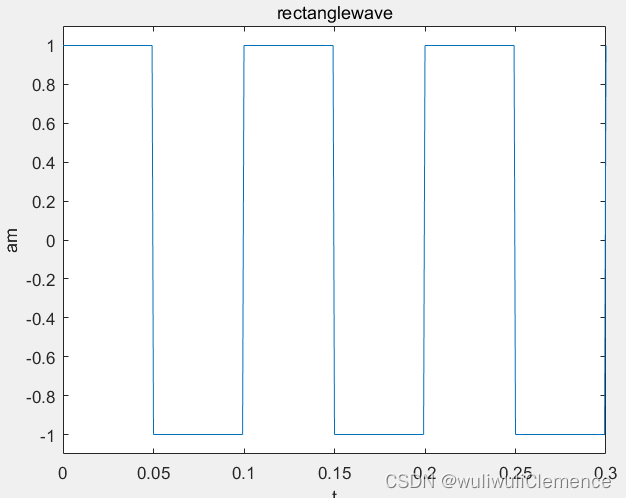

运行结果：
