基于IPv6的高校/企业网络规划设计(eNSP综合IPv6实验一)

作者：BSXY_19计科_陈永跃 BSXY_信息学院_公众号于结尾处 注：未经允许禁止转发任何内容

注：资源说明，请看前言及资源下载说明

前言及技术/资源下载说明（ 未经允许禁止转发任何内容 ）

可根据以下所提供的设计与实现步骤过程一步一步自行实现（每一条命令都是关键的命令）；但是如果有需要的也可以根据以下地址进行下载完整的topo图和完整的配置进行参考与借鉴，如若拿到topo图可多display查看配置，查看相应的命令，获取配套资源方式如下，相应的内容如下图所示：

公众号（小猿网），回复“网络规划”即可
或回复“IPV6”关键字也可
注:只是资源为消费资源，如不符合
您的消费观，还请您见谅

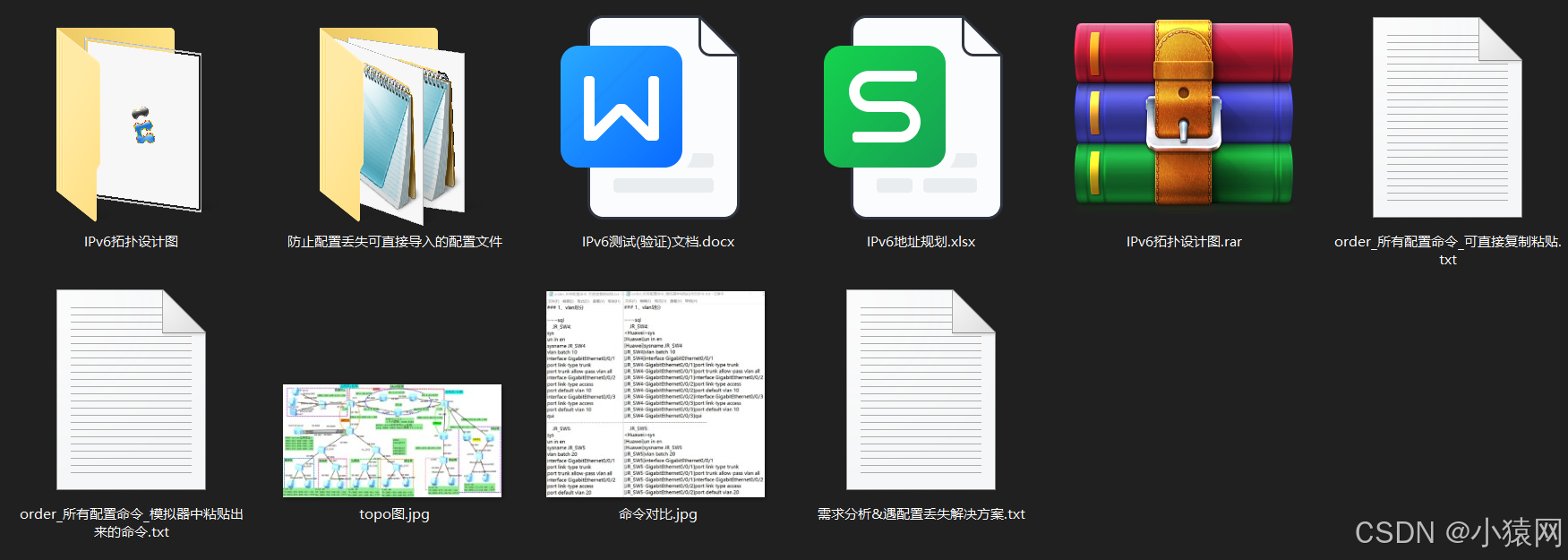

 内容包含：
基于IPv6的企业/高校网络规划设计-毕
设或课设可参考+完整的所有的配置命
令+详细的地址规划表+需求分析+配置
文件(防止配置丢失可直接导入)+相应
的测试文档和截图(到哪一步如何测试
相应的步骤是否正确和相应截图)
(测试文档的文字部分约1500字）

由于公众号可能目前没有太大的曝光度，搜索时可能
不是置顶的公众号。这时可以多往下滑一下找到该公
众号，或者直接到文章结尾处获取公众号二维码即可

模拟器中防火墙用户名：admin 密码：admin@123
topo图也就是这样子的，相应的地址规划和路由规划大部分都在图中明确的标注了

地址说明：
      在设计过程过采用的地址是参考IPv4的地址且简写，有规律也方便记忆如2001:192:168:10::1/64，该地址完整的写法应该是：2001:0192:0168:0010:0000:0000:0000:0001/64
      该topo网络中用到的技术有vlan划分、DHCPv6、DHCPv6中继、IPv6默然路由、VRRP6、OSPFv3、ISISv6、ISIS、6to4隧道、防火墙安全策略、BGP4+、路由引入、NAT64等。
      该实验非常适合于想做有关“基于IPv6的高校/企业网络规划设计”毕设的小伙伴或想要练习关于IPv6综合实验的小伙伴。目前如果是对于想写IPv6的企业或高校网络规划设计方面的论文也比较好写(该图的创新点)。
      场景适用于毕业设计、校园网络规划、企业网络规划、物流园区等场合，有什么问题可以在平台私信博主，博主看到都会第一时间回复的，最后说明该topo规划最后的作者权归于：BSXY_信息学院_19计科_陈永跃

一、设计topo图与设计要求

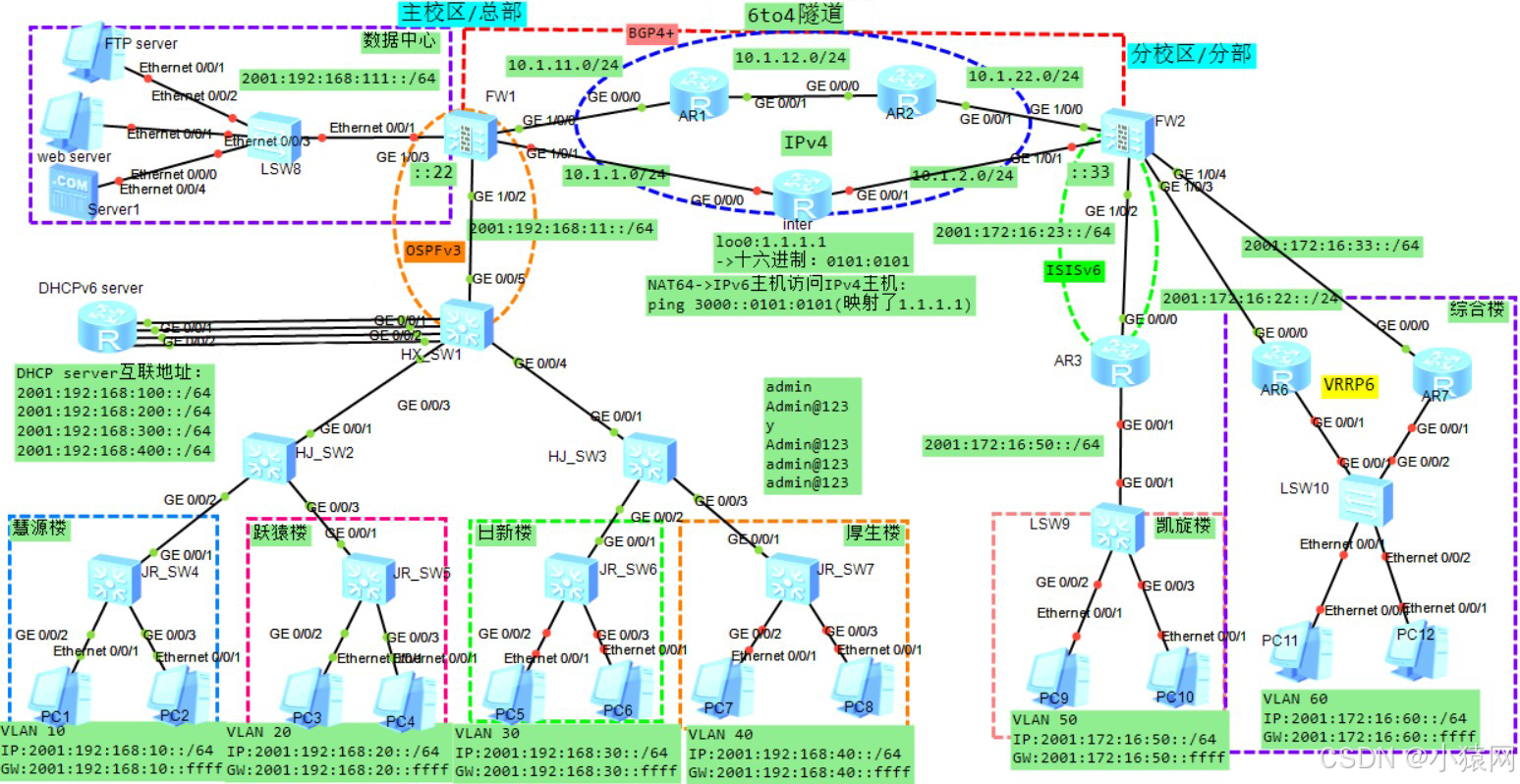

topo图：

设计要求：

• 完成服务器、防火墙、路由器相应的接口地址的配置
• 合理规划地址且让相应地址可读性强和容易记忆
• 根据不同的地域划分多个不同的vlan,减小广播域大小，提高网络的可靠性和安全性
• 主校区/总部的所有用户均是自动获取
• 主校区/总部为方便管理和后期扩展专门设立一台DHCPv6服务器为用户分配地址
• 分校区/分部的凯旋楼使用一台路由器为连接在该路由器下的用户分配地址
• 为提高分部/分校区的冗余性采用VRRP6使其提高网络的稳定性
• 使用OSPFv3使其主校区/总部用户互通
• 分校区/分部用户使用OSPFv3和ISISv6使其用户互通
• 使用ISIS使其ISP互通
• 主校区/总部与分校区/分部之间建立一条6to4隧道使其互通
• 相应出口的防火墙放行合适的必要安全策略即可
• 主校区/总部与分校区/分部使用隧道口建立BGP4+邻居
• 主校区/总部与分校区/分部建立BGP4+邻居后通过路由引入的方式使其主校区/总部与分校区/分部互通

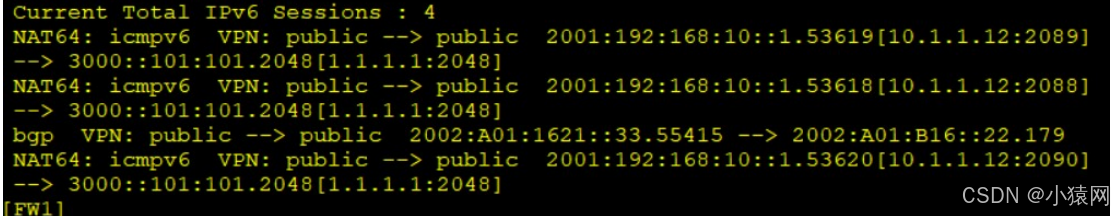

• 通过NAT64技术使其主校区/总部的v6地址能访问v4地址
• 将其内部web服务器的地址通过NAT64静态绑定映射到互联网中

二、地址说明&地址规划表

地址说明：
在设计过程过采用的地址是参考IPv4的地址且简写，有规律也方便记忆
如2001:192:168:10::1/64，该地址完整的写法应该是：
2001:0192:0168:0010:0000:0000:0000:0001/64

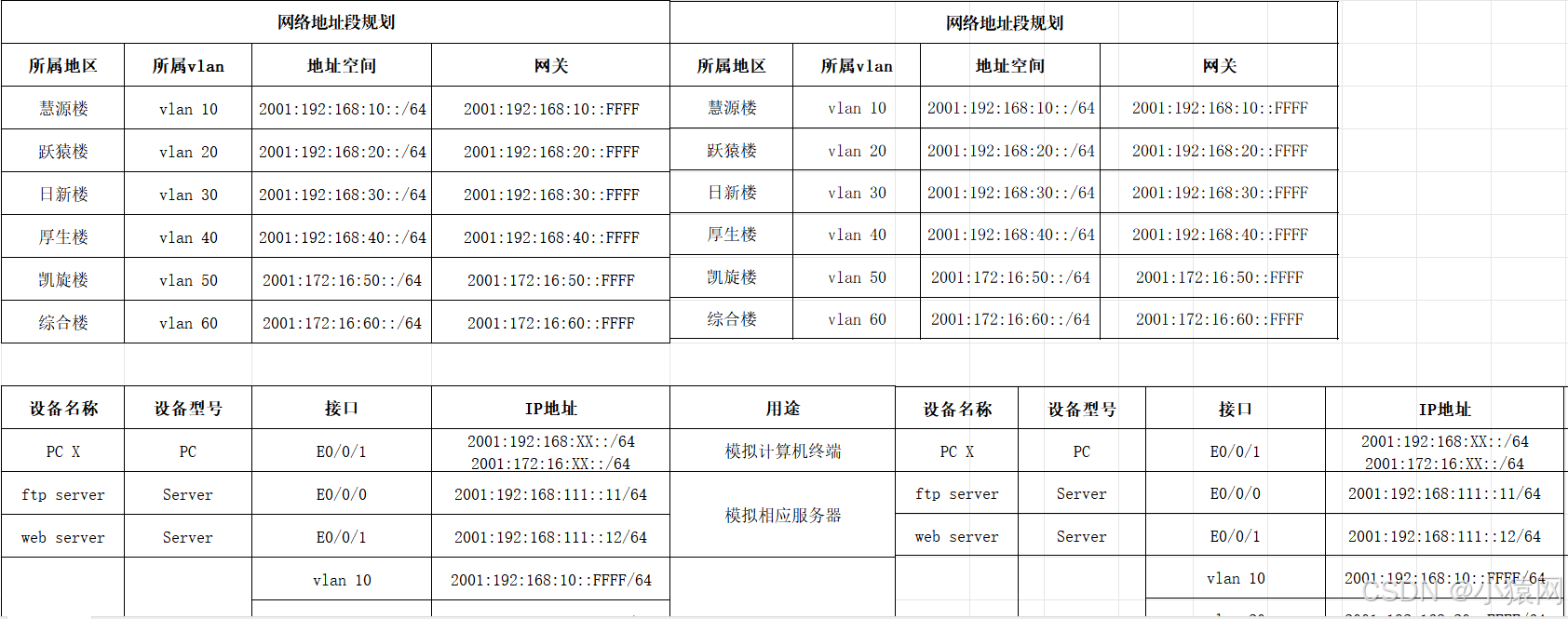

地址规划表：


地址规划表上传的时候有点模糊，这里没有做图片的一下优化处理，但是Excel里面的是可以编辑的或是可以更改的，像下图就比较清晰

三、基于MPLS VPN与IPsec VPN的双重保障规划设计(综合实验/大作业)(可不看)

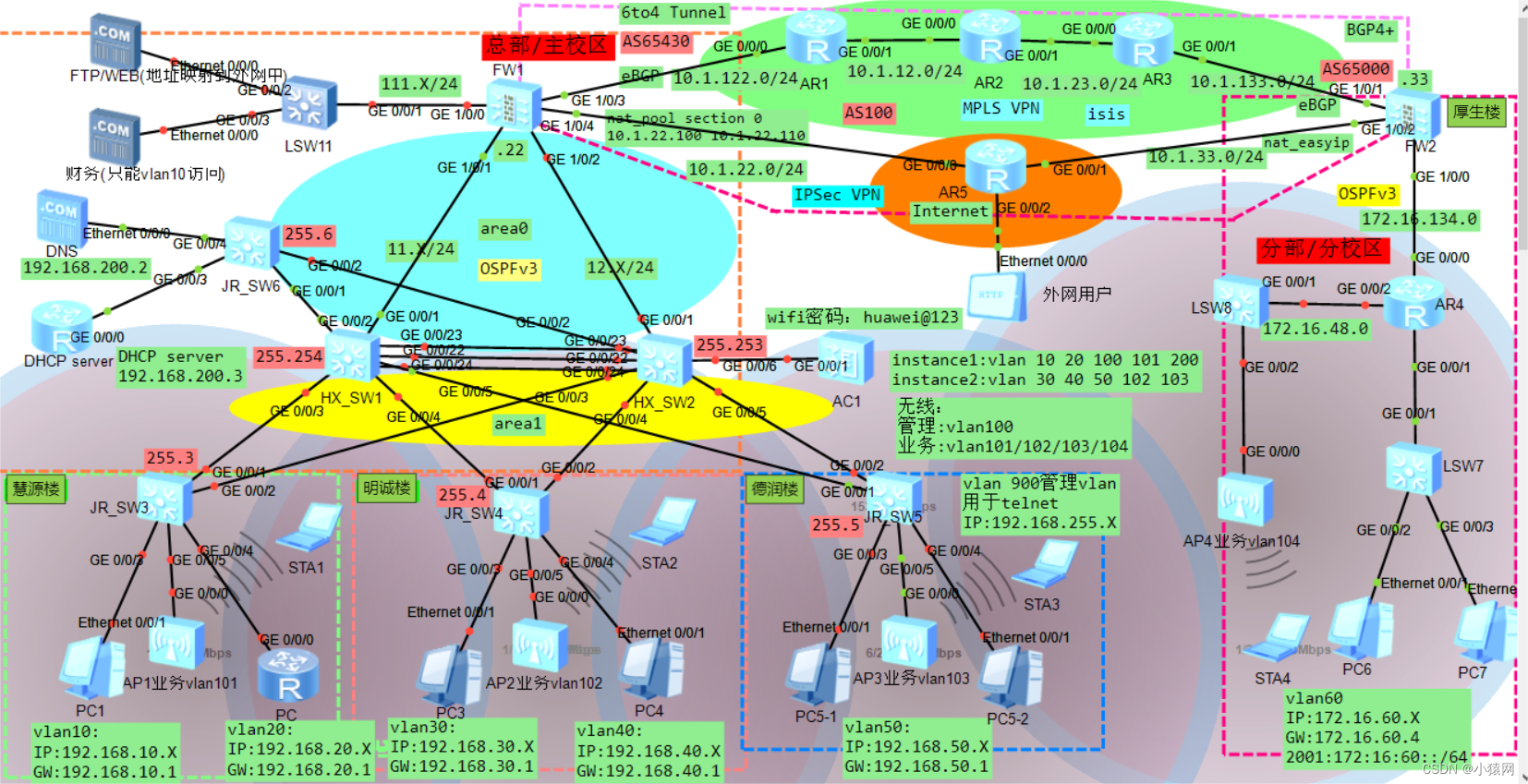

插曲部分：基于MPLS VPN与IPsec VPN的双重保障规划设计(综合实验/大作业) 如下图所示（但是并不在该篇文章中做详细介绍和说明，如查看可点击连接自行查看阅读）：

四、该网络规划全过程（顺着一步一步走）

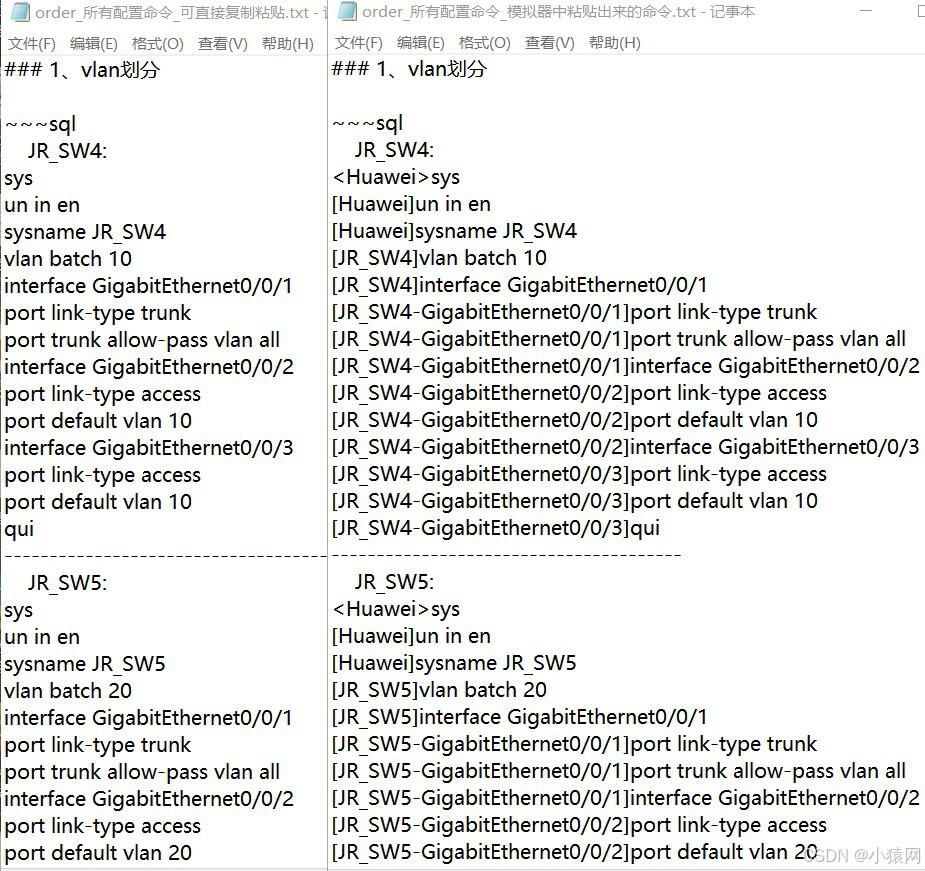

这个命令图的对比一个就是可以直接在eNSP里面可以粘贴的，一个是从eNSP里面粘贴出来的（适合小白一步一步对着敲）
以下命令可能有以下部分同理的或一些命令省略，可以参考同理的或文字说明自行补齐，如果自己弄不出来可以公众号（小猿网）回复关键词“网络规划”或“ipv6”关键词获取完整的所有的命令文档（只是资源为消费资源，如不符合您的消费观，还请您见谅）

1、vlan划分

    JR_SW4:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname JR_SW4
[JR_SW4]vlan batch 10
[JR_SW4]interface GigabitEthernet0/0/1
[JR_SW4-GigabitEthernet0/0/1]port link-type trunk
[JR_SW4-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[JR_SW4-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[JR_SW4-GigabitEthernet0/0/2]port link-type access
[JR_SW4-GigabitEthernet0/0/2]port default vlan 10
[JR_SW4-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[JR_SW4-GigabitEthernet0/0/3]port link-type access
[JR_SW4-GigabitEthernet0/0/3]port default vlan 10
[JR_SW4-GigabitEthernet0/0/3]qui
---------------------------------------
    JR_SW5:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname JR_SW5
[JR_SW5]vlan batch 20
[JR_SW5]interface GigabitEthernet0/0/1
[JR_SW5-GigabitEthernet0/0/1]port link-type trunk
[JR_SW5-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[JR_SW5-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[JR_SW5-GigabitEthernet0/0/2]port link-type access
[JR_SW5-GigabitEthernet0/0/2]port default vlan 20
[JR_SW5-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[JR_SW5-GigabitEthernet0/0/3]port link-type access
[JR_SW5-GigabitEthernet0/0/3]port default vlan 20
[JR_SW5-GigabitEthernet0/0/3]qui
[JR_SW5]
---------------------------------------
    JR_SW6:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname JR_SW6
[JR_SW6]vlan batch 30
[JR_SW6]interface GigabitEthernet0/0/1
[JR_SW6-GigabitEthernet0/0/1]port link-type trunk
[JR_SW6-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[JR_SW6-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[JR_SW6-GigabitEthernet0/0/2]port link-type access
[JR_SW6-GigabitEthernet0/0/2]port default vlan 30
[JR_SW6-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[JR_SW6-GigabitEthernet0/0/3]port link-type access
[JR_SW6-GigabitEthernet0/0/3]port default vlan 30
[JR_SW6-GigabitEthernet0/0/3]qui
[JR_SW6]
---------------------------------------
    JR_SW7:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname JR_SW7
[JR_SW7]vlan batch 40
[JR_SW7]interface GigabitEthernet0/0/1
[JR_SW7-GigabitEthernet0/0/1]port link-type trunk
[JR_SW7-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[JR_SW7-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[JR_SW7-GigabitEthernet0/0/2]port link-type access
[JR_SW7-GigabitEthernet0/0/2]port default vlan 40
[JR_SW7-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[JR_SW7-GigabitEthernet0/0/3]port link-type access
[JR_SW7-GigabitEthernet0/0/3]port default vlan 40
[JR_SW7-GigabitEthernet0/0/3]qui
[JR_SW7]
---------------------------------------
    HJ_SW2:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname HJ_SW2
[HJ_SW2]vlan batch 10 20
[HJ_SW2]interface GigabitEthernet0/0/1
[HJ_SW2-GigabitEthernet0/0/1]port link-type trunk
[HJ_SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[HJ_SW2-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[HJ_SW2-GigabitEthernet0/0/2]port link-type trunk
[HJ_SW2-GigabitEthernet0/0/2]port trunk allow-pass vlan all
[HJ_SW2-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[HJ_SW2-GigabitEthernet0/0/3]port link-type trunk
[HJ_SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan all
[HJ_SW2-GigabitEthernet0/0/3]qui
[HJ_SW2]
---------------------------------------
    HJ_SW3:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname HJ_SW3
[HJ_SW3]vlan batch 30 40
[HJ_SW3]interface GigabitEthernet0/0/1
[HJ_SW3-GigabitEthernet0/0/1]port link-type trunk
[HJ_SW3-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[HJ_SW3-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
[HJ_SW3-GigabitEthernet0/0/2]port link-type trunk
[HJ_SW3-GigabitEthernet0/0/2]port trunk allow-pass vlan all
[HJ_SW3-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
[HJ_SW3-GigabitEthernet0/0/3]port link-type trunk
[HJ_SW3-GigabitEthernet0/0/3]port trunk allow-pass vlan all
[HJ_SW3-GigabitEthernet0/0/3]qui
[HJ_SW3]
---------------------------------------
    HX_SW1:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname HX_SW1
[HX_SW1]vlan batch 10 20 30 40 100 200 300 400 11
[HX_SW1]int g0/0/1
[HX_SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 100
[HX_SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 100
[HX_SW1-GigabitEthernet0/0/1]qui
[HX_SW1]int g0/0/2
[HX_SW1-GigabitEthernet0/0/2]port hybrid pvid vlan 200
[HX_SW1-GigabitEthernet0/0/2]port hybrid untagged vlan 20 200
[HX_SW1-GigabitEthernet0/0/2]qui
[HX_SW1]int g0/0/20
[HX_SW1-GigabitEthernet0/0/20]port hybrid pvid vlan 300
[HX_SW1-GigabitEthernet0/0/20]port hybrid untagged vlan 30 300
[HX_SW1-GigabitEthernet0/0/20]qui
[HX_SW1]int g0/0/21
[HX_SW1-GigabitEthernet0/0/21]port hybrid pvid vlan 400
[HX_SW1-GigabitEthernet0/0/21]port hybrid untagged vlan 40 400
[HX_SW1-GigabitEthernet0/0/21]qui
[HX_SW1]int g0/0/3
[HX_SW1-GigabitEthernet0/0/3]port link-type trunk
[HX_SW1-GigabitEthernet0/0/3]port trunk all vlan 10 20 100 200
[HX_SW1-GigabitEthernet0/0/3]int g0/0/4
[HX_SW1-GigabitEthernet0/0/4]port link-type trunk
[HX_SW1-GigabitEthernet0/0/4]port trunk all vlan 30 40 300 400
[HX_SW1-GigabitEthernet0/0/4]qui
[HX_SW1]int g0/0/5
[HX_SW1-GigabitEthernet0/0/5]port link access
[HX_SW1-GigabitEthernet0/0/5]port default vlan 11
[HX_SW1-GigabitEthernet0/0/5]qui
[HX_SW1]

2、DHCPv6中继

	AR1:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname DHCP
[DHCP]ipv6
[DHCP]dhcp enable
[DHCP]dhcpv6 pool vlan10
[DHCP-dhcpv6-pool-vlan10]address prefix 2001:192:168:10::/64
[DHCP-dhcpv6-pool-vlan10]excluded-address 2001:192:168:10::ffff
[DHCP-dhcpv6-pool-vlan10]qui
......
其余vlan地址池也类似,如果实在自己
弄不出来可以公众号（小猿网）
回复关键词“网络规划”或“ipv6”关键
词获取完整的所有的命令文档
[DHCP]int g0/0/1
[DHCP-GigabitEthernet0/0/1]ipv6 enable
[DHCP-GigabitEthernet0/0/1]ipv6 add 2001:192:168:100::ffff 64
[DHCP-GigabitEthernet0/0/1]dhcpv6 server vlan10
......
其余接口和静态路由同理
[DHCP]ipv6 route-static 2001:192:168:10:: 64 2001:192:168:100::fffe
---------------------------------------
    HX_SW1:
[HX_SW1]ipv6
[HX_SW1]dhcp enable
[HX_SW1]int vlan 10
[HX_SW1-Vlanif10]ipv6 enable
[HX_SW1-Vlanif10]ipv6 address 2001:192:168:10::ffff/64
[HX_SW1-Vlanif10]ipv6 nd autoconfig managed-address-flag
[HX_SW1-Vlanif10]ipv6 nd autoconfig other-flag
[HX_SW1-Vlanif10]dhcpv6 relay destination 2001:192:168:100::ffff
[HX_SW1-Vlanif10]int vlan 20
[HX_SW1-Vlanif20]ipv6 enable
[HX_SW1-Vlanif20]ipv6 address 2001:192:168:20::ffff/64
[HX_SW1-Vlanif20]ipv6 nd autoconfig managed-address-flag
[HX_SW1-Vlanif20]ipv6 nd autoconfig other-flag
[HX_SW1-Vlanif20]dhcpv6 relay destination 2001:192:168:200::ffff
[HX_SW1-Vlanif20]int vlan 30
[HX_SW1-Vlanif30]ipv6 enable
[HX_SW1-Vlanif30]ipv6 address 2001:192:168:30::ffff/64
[HX_SW1-Vlanif30]ipv6 nd autoconfig managed-address-flag
[HX_SW1-Vlanif30]ipv6 nd autoconfig other-flag
[HX_SW1-Vlanif30]dhcpv6 relay destination 2001:192:168:300::ffff
[HX_SW1-Vlanif30]int vlan 40
[HX_SW1-Vlanif40]ipv6 enable
[HX_SW1-Vlanif40]ipv6 address 2001:192:168:40::ffff/64
[HX_SW1-Vlanif40]ipv6 nd autoconfig managed-address-flag
[HX_SW1-Vlanif40]ipv6 nd autoconfig other-flag
[HX_SW1-Vlanif40]dhcpv6 relay destination 2001:192:168:400::ffff
[HX_SW1-Vlanif40]int vlan 100
[HX_SW1-Vlanif100]ipv6 enable
[HX_SW1-Vlanif100]ipv6 address 2001:192:168:100::fffe/64
[HX_SW1-Vlanif100]int vlan 200
[HX_SW1-Vlanif200]ipv6 enable
[HX_SW1-Vlanif200]ipv6 address 2001:192:168:200::fffe/64
[HX_SW1-Vlanif200]qui
[HX_SW1]

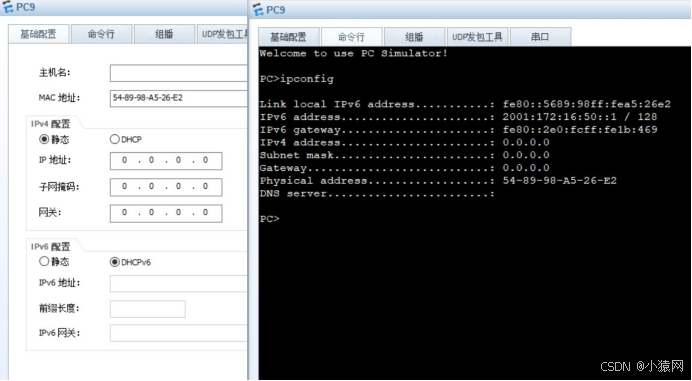

只要配置完DHCPv6中继此时主校区/总部的所有PC均可获取到相应的地址

3、DHCPv6

    AR3:
<AR3>sys
[AR3]un in en
[AR3]sysname AR3
[AR3]ipv6
[AR3]dhcp enable
[AR3]int g0/0/1
[AR3-GigabitEthernet0/0/1]ipv6 enable
[AR3-GigabitEthernet0/0/1]ipv6 add 2001:172:16:50::FFFF/64
[AR3-GigabitEthernet0/0/1]int g0/0/0
[AR3-GigabitEthernet0/0/0]ipv6 enable
[AR3-GigabitEthernet0/0/0]ipv6 add 2001:172:16:23::3/64
[AR3-GigabitEthernet0/0/0]qui
[AR3]dhcpv6 pool vlan50
[AR3-dhcpv6-pool-vlan50]address prefix 2001:172:16:50::/64
[AR3-dhcpv6-pool-vlan50]excluded-address 2001:172:16:50::FFFF
[AR3-dhcpv6-pool-vlan50]qui
[AR3]int g0/0/1
[AR3-GigabitEthernet0/0/1]dhcpv6 server vlan50
[AR3-GigabitEthernet0/0/1]undo ipv6 nd ra halt
[AR3-GigabitEthernet0/0/1]ipv6 nd autoconfig managed-address-flag
[AR3-GigabitEthernet0/0/1]ipv6 nd autoconfig other-flag
[AR3-GigabitEthernet0/0/1]qui
[AR3]

4、VRRP6

	AR6:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname AR6
[AR6]ipv6
[AR6]int g0/0/0
[AR6-GigabitEthernet0/0/0]ipv6 enable
[AR6-GigabitEthernet0/0/0]ipv6 address 2001:172:16:22::6/64
[AR6-GigabitEthernet0/0/0]int g0/0/1
[AR6-GigabitEthernet0/0/1]ipv6 enable
[AR6-GigabitEthernet0/0/1]ipv6 address 2001:172:16:60::6/64
[AR6-GigabitEthernet0/0/1]vrrp6 vrid 1 virtual-ip FE80::1 link-local
[AR6-GigabitEthernet0/0/1]vrrp6 vrid 1 virtual-ip 2001:172:16:60::FFFF
[AR6-GigabitEthernet0/0/1]vrrp6 vrid 1 priority 105
[AR6-GigabitEthernet0/0/1]qui
[AR6]
--------------------------------
	AR7:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname AR7
[AR7]ipv6
[AR7]int g0/0/0
[AR7-GigabitEthernet0/0/0]ipv6 enable
[AR7-GigabitEthernet0/0/0]ipv6 address 2001:162:16:33::7/64
[AR7-GigabitEthernet0/0/0]int g0/0/1
[AR7-GigabitEthernet0/0/1]ipv6 enable
[AR7-GigabitEthernet0/0/1]ipv6 address 2001:172:16:60::7/64
[AR7-GigabitEthernet0/0/1]vrrp6 vrid 1 virtual-ip FE80::1 link-local
[AR7-GigabitEthernet0/0/1]vrrp6 vrid 1 virtual-ip 2001:172:16:60::FFFF
[AR7-GigabitEthernet0/0/1]qui
[AR7]

5、OSPFv3

	FW1:
<USG6000V1>sys
[USG6000V1]un in en
[USG6000V1]sys FW1
[FW1]firewall zone trust
[FW1-zone-trust]add int g1/0/2
[FW1-zone-trust]qui
[FW1]firewall zone untrust
[FW1-zone-untrust]add int g1/0/0
[FW1-zone-untrust]add int g1/0/1
[FW1-zone-untrust]qui
[FW1]firewall zone dmz
[FW1-zone-dmz]add int g1/0/3
[FW1-zone-dmz]qui
[FW1]ospfv3 1
[FW1-ospfv3-1]router-id 1.1.1.1
[FW1-ospfv3-1]default-route-advertise
[FW1-ospfv3-1]qui
[FW1]ipv6
[FW1]int g1/0/2
[FW1-GigabitEthernet1/0/2]ipv6 enable
[FW1-GigabitEthernet1/0/2]ipv6 add 2001:192:168:11::22/64
[FW1-GigabitEthernet1/0/2]service-manage ping permit
[FW1-GigabitEthernet1/0/2]ospfv3 1 area 0
[FW1-GigabitEthernet1/0/2]int g1/0/3
[FW1-GigabitEthernet1/0/3]ipv6 enable
[FW1-GigabitEthernet1/0/3]ipv6 add 2001:192:168:111::22/64
[FW1-GigabitEthernet1/0/3]
[FW1-GigabitEthernet1/0/3]int g1/0/0
[FW1-GigabitEthernet1/0/0]ip add 10.1.11.22 24
[FW1-GigabitEthernet1/0/0]int g1/0/1
[FW1-GigabitEthernet1/0/1]ip add 10.1.1.22 24
[FW1-GigabitEthernet1/0/1]qui
[FW1]
---------------------------------------
	HX_SW1:
[HX_SW1]ospfv3 1
[HX_SW1-ospfv3-1]router-id 2.2.2.2
[HX_SW1-ospfv3-1]qui
[HX_SW1]int vlan 11
[HX_SW1-Vlanif11]ospfv3 1 area 0
[HX_SW1-Vlanif11]int vlan 10
[HX_SW1-Vlanif10]ospfv3 1 area 0
[HX_SW1-Vlanif10]int vlan 20
[HX_SW1-Vlanif20]ospfv3 1 area 0
[HX_SW1-Vlanif20]int vlan 30
[HX_SW1-Vlanif30]ospfv3 1 area 0
[HX_SW1-Vlanif30]int vlan 40
[HX_SW1-Vlanif40]ospfv3 1 area 0
[HX_SW1-Vlanif40]qui
[HX_SW1]
----------------------------
	FW2:
这个FW2防火墙同FW1一样，配置IP地址、
划分区域，然后宣告OSPFv3路由即可
如果实在自己弄不出来可以公众号（小猿网）
回复关键词“网络规划”或“ipv6”关键词获
取完整的所有的命令文档
---------------------------------------
	AR6:
[AR6]ospfv3
[AR6-ospfv3-1]router-id 4.4.4.4
[AR6-ospfv3-1]qui
[AR6]int g0/0/0
[AR6-GigabitEthernet0/0/0]ospfv3 1 area 0
[AR6-GigabitEthernet0/0/0]int g0/0/1
[AR6-GigabitEthernet0/0/1]ospfv3 1 area 0
[AR6-GigabitEthernet0/0/1]qui
[AR6]
---------------------------------------
	AR7:
[AR7]ospfv3
[AR7-ospfv3-1]router-id 5.5.5.5
[AR7-ospfv3-1]qui
[AR7]int g0/0/0
[AR7-GigabitEthernet0/0/0]ospfv3 1 area 0
[AR7-GigabitEthernet0/0/0]int g0/0/1
[AR7-GigabitEthernet0/0/1]ospfv3 1 area 0
[AR7-GigabitEthernet0/0/1]qui
[AR7]

6、ISISv6

	FW2:
[FW2]isis 1
[FW2-isis-1]net 49.0001.0000.0000.0001.00
[FW2-isis-1]is-level level-2
[FW2-isis-1]ipv6 enable top ipv6
[FW2-isis-1]qui
[FW2]ipv6
[FW2]int g1/0/2
[FW2-GigabitEthernet1/0/2]ipv6 enable
[FW2-GigabitEthernet1/0/2]isis ipv6 en 1
[FW2-GigabitEthernet1/0/2]qui
[FW2]
---------------------------------------
	AR3:
[AR3]isis 1
[AR3-isis-1]net 49.0001.0000.0000.0002.00
[AR3-isis-1]is-level level-2
[AR3-isis-1]ipv6 enable top ipv6
[AR3-isis-1]int g0/0/0
[AR3-GigabitEthernet0/0/0]isis ipv6 en
[AR3-GigabitEthernet0/0/0]int g0/0/1
[AR3-GigabitEthernet0/0/1]isis ipv6 en
[AR3-GigabitEthernet0/0/1]qui
[AR3]

7、ISIS

	AR1:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname AR1
[AR1]isis 1
[AR1-isis-1]net 49.0000.0000.0000.0001.00
[AR1-isis-1]is-level level-2
[AR1-isis-1]cost-style wide
[AR1-isis-1]qui
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 10.1.11.1 24
[AR1-GigabitEthernet0/0/0]isis en
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 10.1.12.1 24
[AR1-GigabitEthernet0/0/1]isis en
[AR1-GigabitEthernet0/0/1]qui
[AR1]
---------------------------------------
	AR2:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname AR2
[AR2]isis 1
[AR2-isis-1]net 49.0000.0000.0000.0002.00
[AR2-isis-1]is-level level-2
[AR2-isis-1]cost-style wide
[AR2-isis-1]qui
[AR2]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 10.1.12.2 24
[AR2-GigabitEthernet0/0/0]isis en
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 10.1.22.2 24
[AR2-GigabitEthernet0/0/1]isis en
[AR2-GigabitEthernet0/0/1]qui
[AR2]

8、6to4隧道

这一部分要不我就先不放在文章中，
配置的设备主要是FW1边界设备与FW2边界设备上配置
只需要创建相应的隧道接口然后将其划分防火墙的区域
之后配置隧道口的接口地址和模式改为6to4，
然后写一条ipv6静态路由，最后放行安全策略即可
能实现两个隧道口互通即可。

如果实在自己弄不出来可以公众号（小猿网）
回复关键词“网络规划”或“ipv6”关键词获
取完整的所有的命令文档
（只是资源为消费资源，如不符合您的消费观，还请您见谅）

9、BGP4+

这里也同上，隧道口一通，然后使用隧道口建立邻居即可，
且邻居状态为Established即可

10、路由引入(即可互通)

	FW1:
[FW1]bgp 100
[FW1-bgp]ipv6 unicast
[FW1-bgp-af-ipv6]import-route ospfv3 1
[FW1-bgp-af-ipv6]qui
[FW1-bgp]ospfv3 1
[FW1-ospfv3-1]import-route bgp
[FW1-ospfv3-1]qui
[FW1]
-------------------------------
	FW2:
这个FW2防火墙同FW1一样，进行相应的路由引入即可
如果实在自己弄不出来可以公众号（小猿网）
回复关键词“网络规划”或“ipv6”关键词获
取完整的所有的命令文档

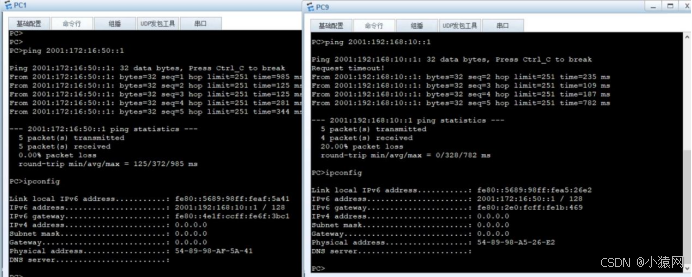

路由引入之后主校区/总部与分校区/分部即可实现互通

11、NAT64

	inter:
<Huawei>sys
[Huawei]un in en
[Huawei]sysname inter
[inter]int loo0
[inter-LoopBack0]ip add 1.1.1.1 32
[inter-LoopBack0]int g0/0/0
[inter-GigabitEthernet0/0/0]ip add 10.1.1.1 24
[inter-GigabitEthernet0/0/0]int g0/0/1
[inter-GigabitEthernet0/0/1]ip add 10.1.2.1 24
[inter-GigabitEthernet0/0/1]qui
-------------------------------
	FW1:
[FW1]nat64 static 2001:192:168:111::12 5.5.5.5
[FW1]nat64 enable
[FW1]nat64 prefix 3000:: 96
[FW1]nat address-group 1
[FW1-address-group-1]section 0 10.1.1.10 10.1.1.20
[FW1-address-group-1]qui
[FW1]nat-policy
[FW1-policy-nat]rule name nat64
[FW1-policy-nat-rule-nat64]source-zone trust
[FW1-policy-nat-rule-nat64]source-zone dmz
[FW1-policy-nat-rule-nat64]destination-zone untrust
[FW1-policy-nat-rule-nat64]source-address 2001:: 16
[FW1-policy-nat-rule-nat64]nat-type nat64
[FW1-policy-nat-rule-nat64]action source-nat address-group 1
[FW1-policy-nat-rule-nat64]qui
[FW1-policy-nat]qui
[FW1]sec
[FW1-policy-security]rule name out_in
[FW1-policy-security-rule-out_in]source-zone untrust
[FW1-policy-security-rule-out_in]destination-zone dmz
[FW1-policy-security-rule-out_in]destination-address 2001:192:168:111::12 64
[FW1-policy-security-rule-out_in]action permit
[FW1-policy-security-rule-out_in]rule name in_out
[FW1-policy-security-rule-in_out]source-zone trust
[FW1-policy-security-rule-in_out]source-zone dmz
[FW1-policy-security-rule-in_out]destination-zone untrust
[FW1-policy-security-rule-in_out]source-address 2001:: 16
[FW1-policy-security-rule-in_out]action permit
[FW1-policy-security-rule-in_out]qui
[FW1-policy-security]qui
[FW1]

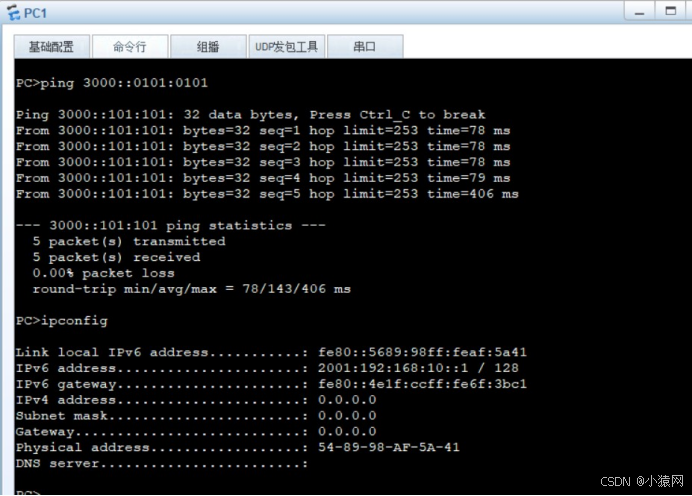

如果是需要参考表项的话能够看到相应的源地址和目的地址即可

五、公众/名片所在地

关注公众号（小猿网），回复“网络规划”或者“IPV6”关键词即可。
资源为消费资源，如不符合您的消费观，还请您见谅
