基本共射放大电路的组成及各元件的作用

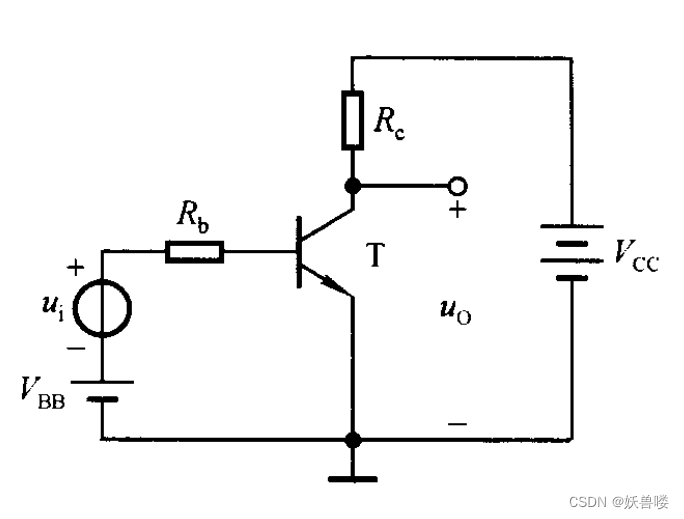

下图所示为基本共射放大电路，晶体管是起放大作用的核心元件。输入信号 $\.{U} \tiny i$ 为正弦波电压。
当 ${u\tiny i}=0$ 时，称放大电路处于静态。在输入回路中，基极电源 $V\tiny BB$ 使晶体管b - e间电压 $U\tiny BE$ 大于开启电压 $U\tiny on$ ，并与基极电阻 $R\tiny b$ 共同决定基极电流 $I\tiny B$ ；在输出回路中，集电极电源 $V\tiny CC$ 应足够高，使晶体管的集电结反向偏置，以保证晶体管工作在放大状态，因此集电极电流 ${I\tiny C}={\beta}{I\tiny B}$ ；集电极电阻 $R\tiny c$ 上的电流等于 $I\tiny c$ ，因而其电压为 ${I\tiny c}{R\tiny c}$ ，从而确定c - e间电压 ${U\tiny CE}={V\tiny CC}-{I\tiny C}{R\tiny c}$ .
当 $u\tiny i$ 不为0时，在输入回路中，必将在静态值的基础上产生一个动态的基极电流 $i\tiny b$ ；当然，在输入回路就得到动态电流 $i\tiny c$ ；集电极电阻 $R\tiny c$ 将集电极电流的变化转化成电压的变化，使得管压降 $\large u\tiny CE$ 产生变化，管压降的变化量就是输出动态电阻 $\tiny o$ ，从而实现了电压放大。直流电源 $V\tiny CC$ 为输出提供所需能量。
由于下图所示电路的输入回路与输出回路以发射极为公共端，故称之为共射放大电路，并称公共端为"地"。
