DA14585调试记录--编译&烧录

芯片平台：DA14585

SDK：6.0.12.1020.2

编译工具：Keil5

下载工具：SmartSnippets Toolbox

        今天来简单描述一下DA14585的编译与烧录，这对于刚刚接触这款芯片的小伙伴来说，应该会有些帮助，它和STM32或者NRF52832不同，不采用Keil5下载，需要借助官方提供的烧录工具。

        在这之前首先看看要安装的开发工具，他们分别是：

  ①keil5                               ②J-Link                                ③SmartSnippets Toolbox



         DA14585的SDK是采用keil5进行编译，用J-Link进行下载，具体的安装步骤我就不赘述了，一般这种开发工具安装都是一路next就行（简单粗暴）。这些开发工具的安装包到时候我会上传，你们可以直接下载。

下面看详细步骤：

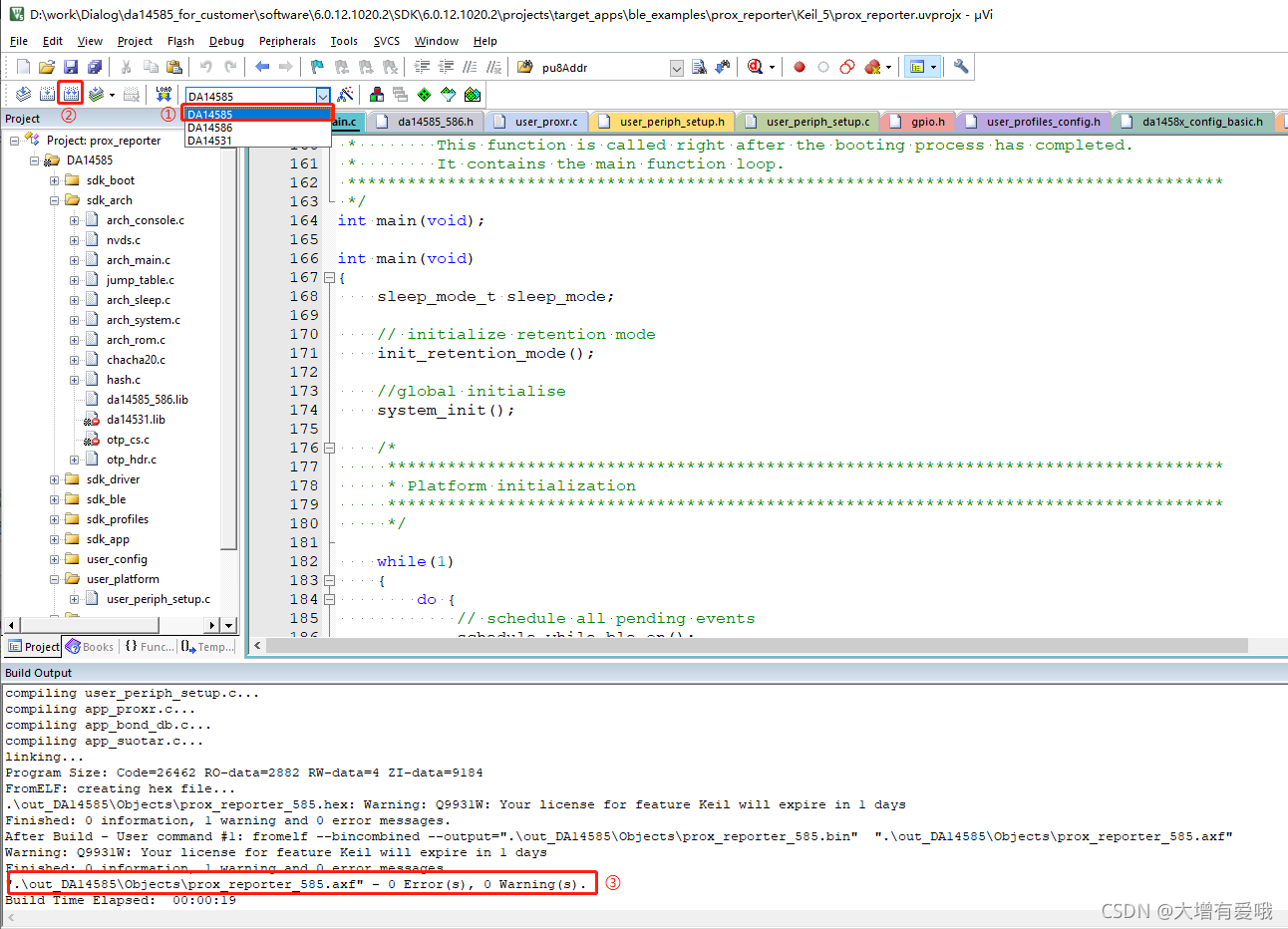

1、用Keil5打开SDK中下面路径的prox_reporter工程，这个是DA14585的BLE例程。选择DA14585，点击编译。

6.0.12.1020.2\SDK\6.0.12.1020.2\projects\target_apps\ble_examples\prox_reporter\Keil_5

 2、编译完成之后，将DA14585开发板的上 3V、GND、SWCLK、SWDIO这4根线和J-Link烧录器进行连接。

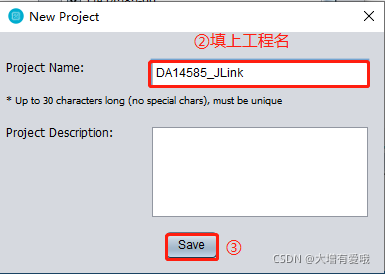

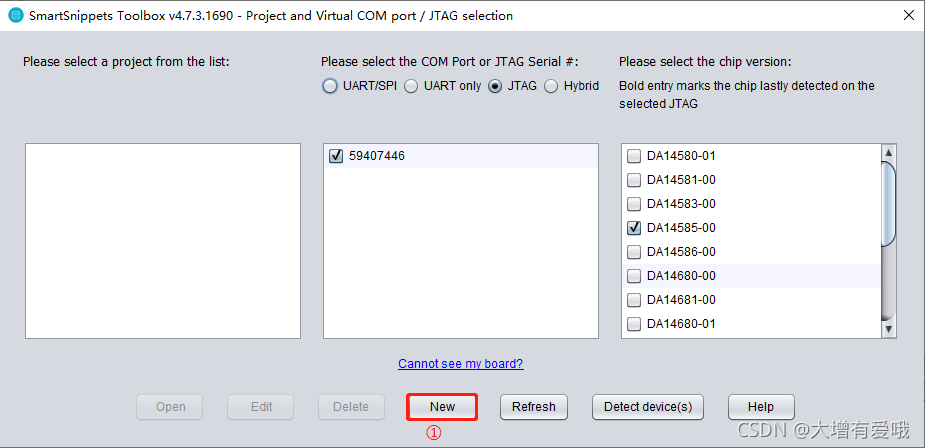

3、打开SmartSnippets Toolbox工具，根据以下步骤新建项目。

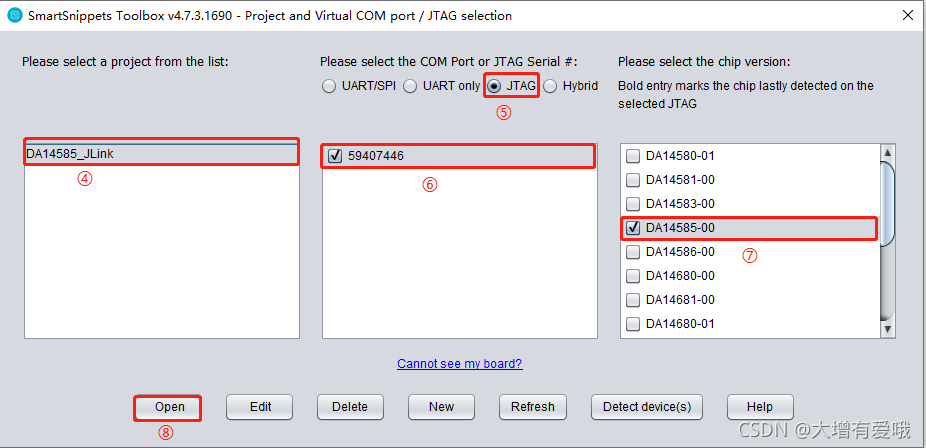

4、点击Open，进入配置界面，选择Board Setup菜单，根据原理图配置烧录工具中的串口和SPI FLASH Pin脚（如果是I2C E2Prom则选择I2C Pin脚）。

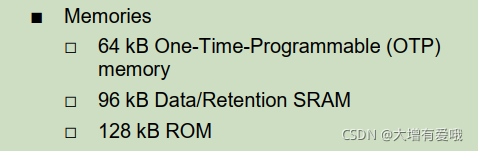

        为什么烧录要配置FLASH的Pin脚呢？这里简单解释一下，见下图，这是因为DA14585的芯片内部带有64KB的OTP memory，也就是说如果芯片要烧录的话只能烧录一次，那么在开发阶段就免不了要反复调试，反复烧录，这样的情况怎么破？

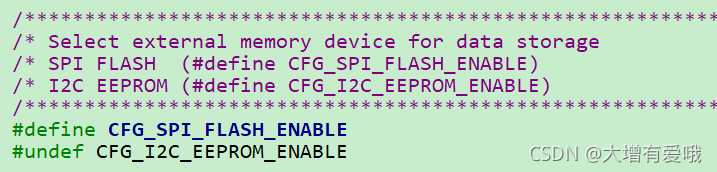

         一般都是带一颗FLASH芯片，在调试阶段将代码烧录到FLASH中，这样就可以反复调试、反复烧录了，SDK中也有提供芯片从FLASH中启动的库文件，只要配置相关的宏定义就可以了，也是很方便的，见下图。待到代码稳定、产品量产的时候再将FLASH拿掉，此时再将代码烧录到OTP memory中就可以了。（PS：这大概就是DA14585会比Nordic便宜的原因吧）

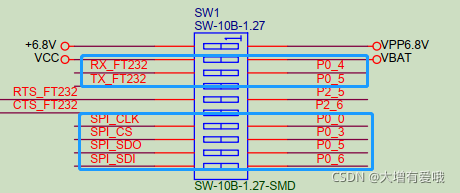

         扯远了，继续看如何配置SPI FLASH Pin脚，我的开发板原理图对应的UART、SPI管脚如下：

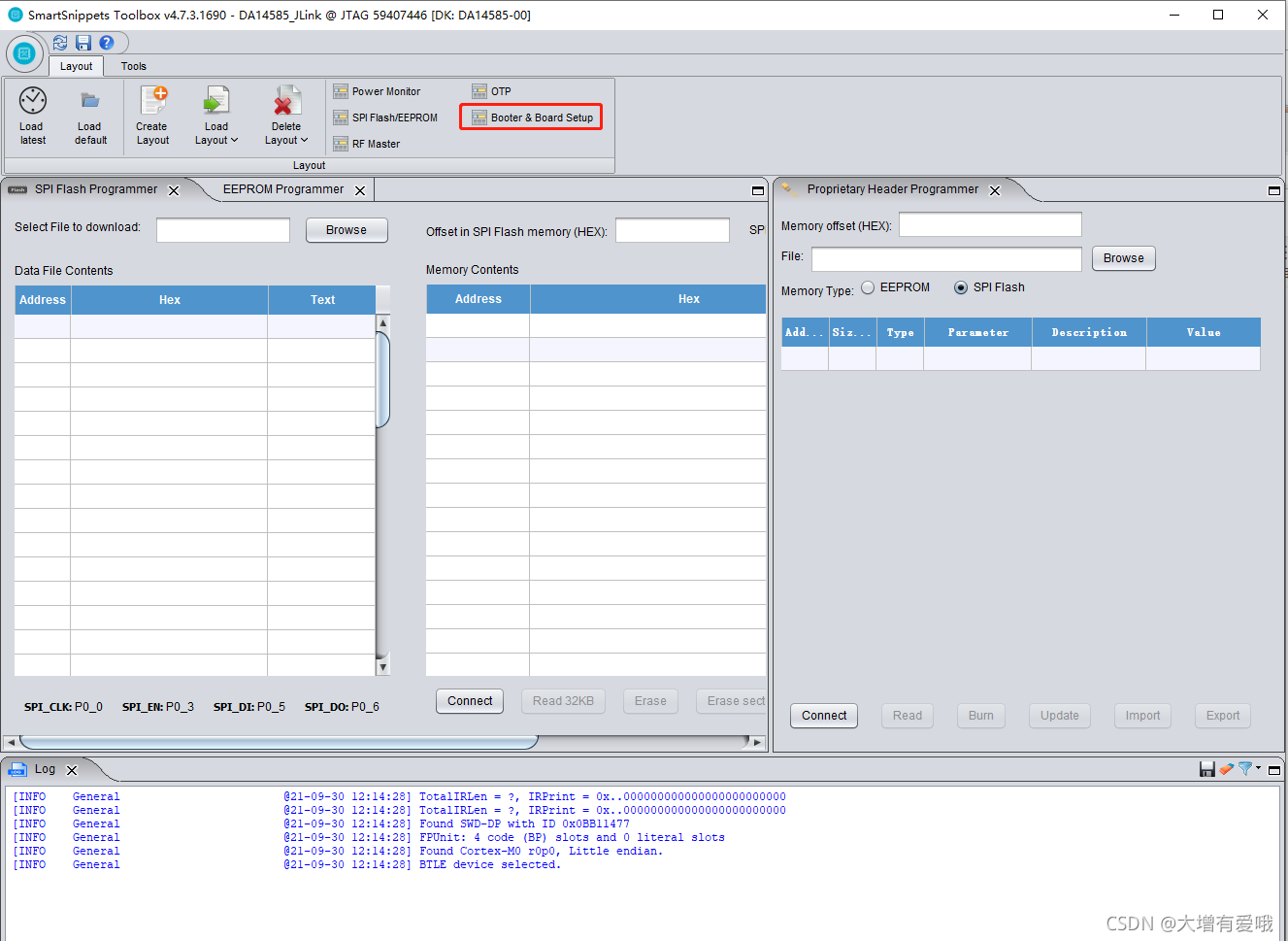

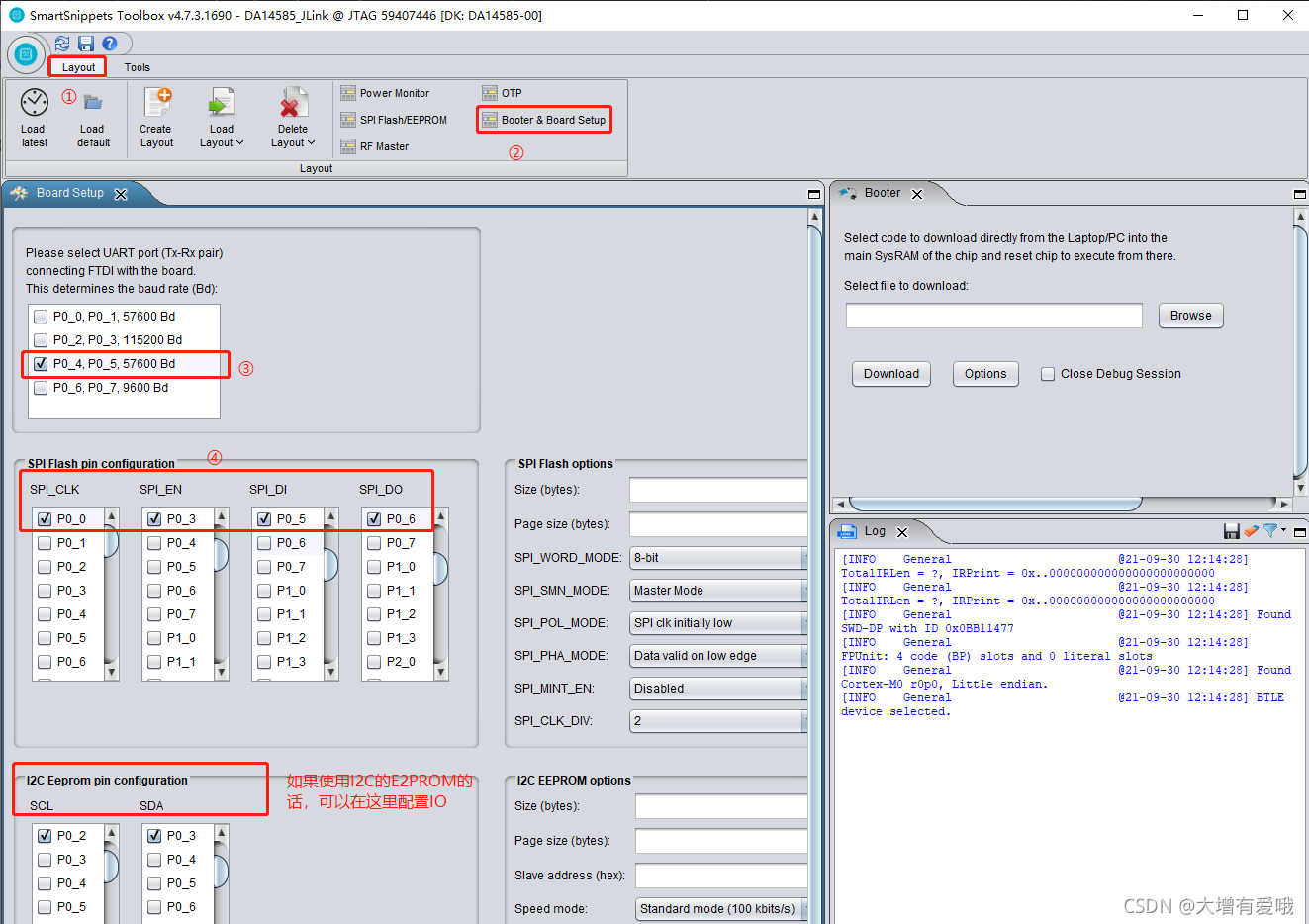

 5、点击Board Setup，根据下面的步骤进行配置。

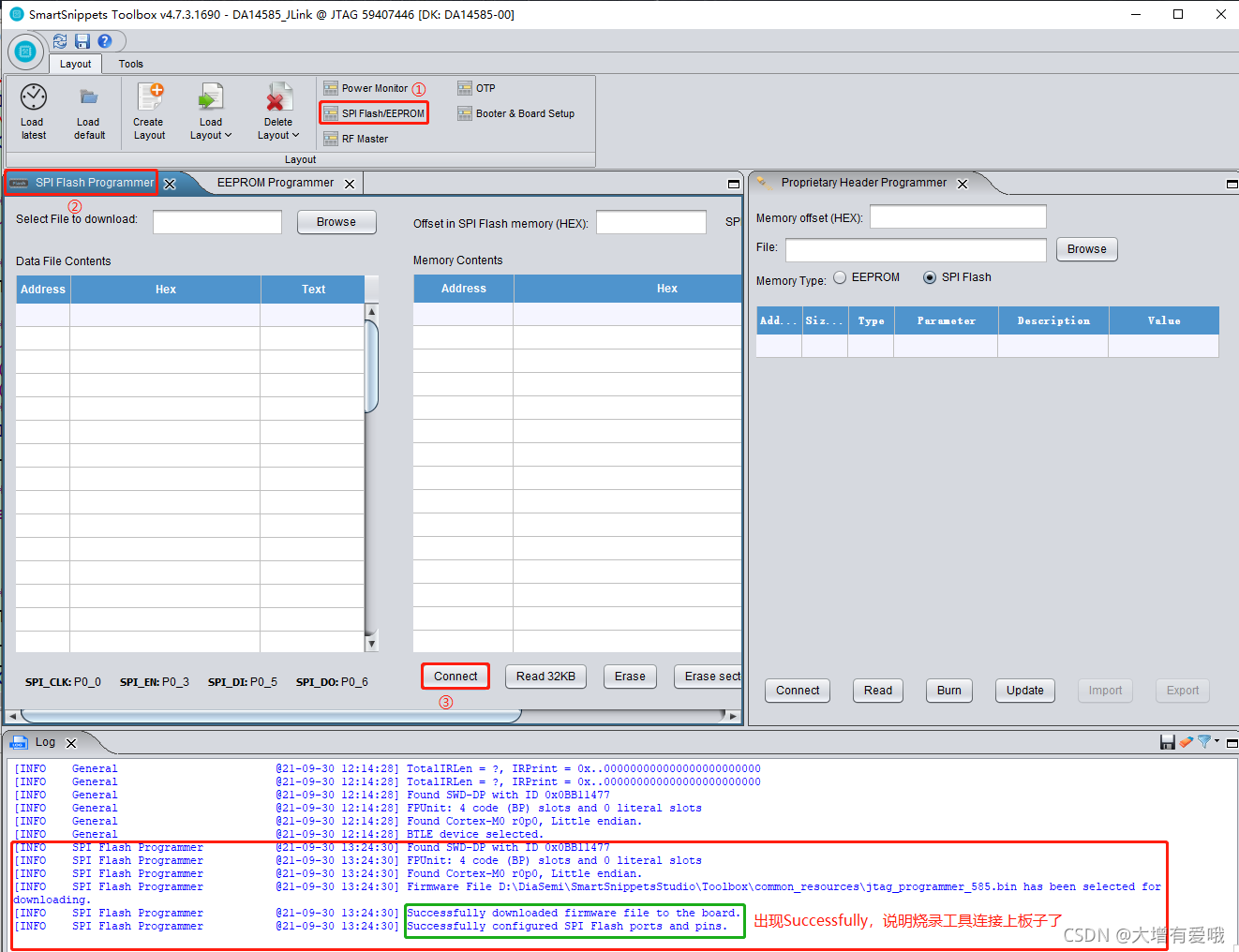

 6、点击SPI Flash/EEPROM，然后根据下面步骤进行配置。

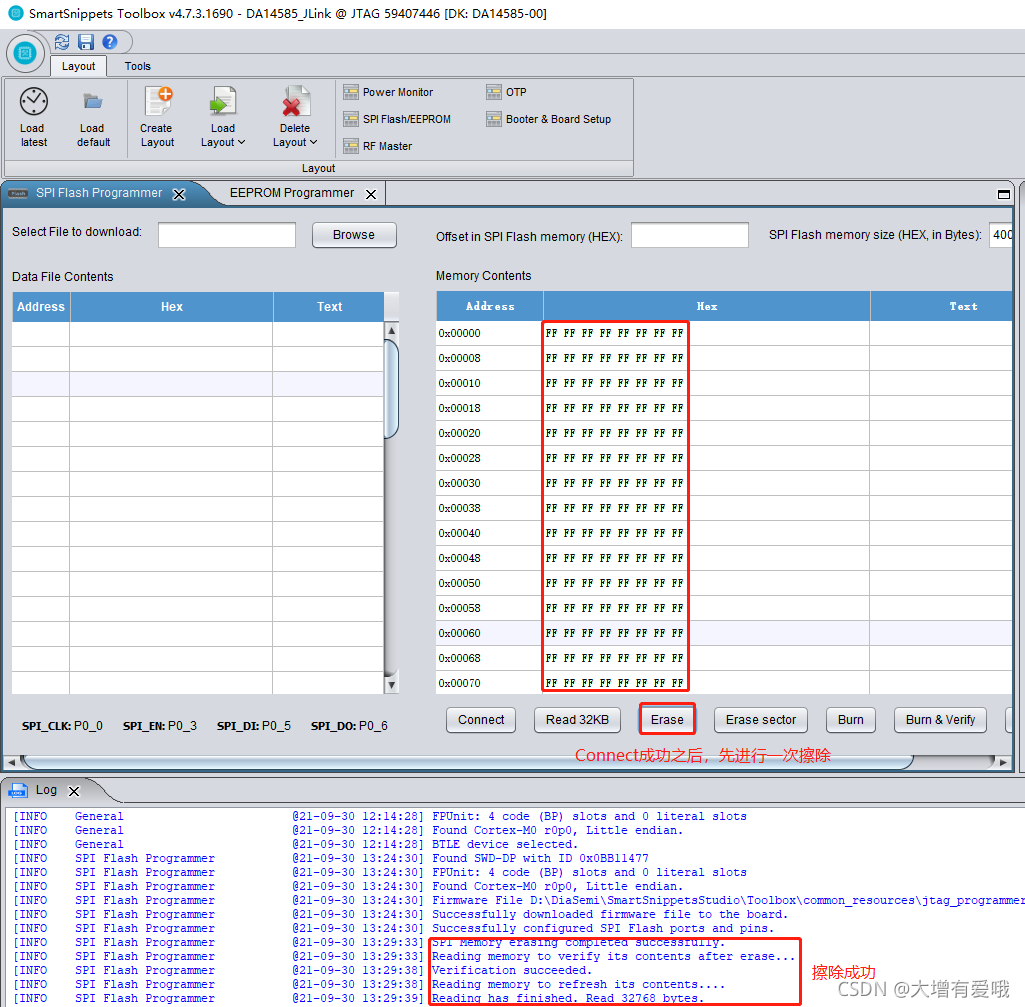

 7、板子Connect成功之后，点击Erase，将Flash进行一次擦除。

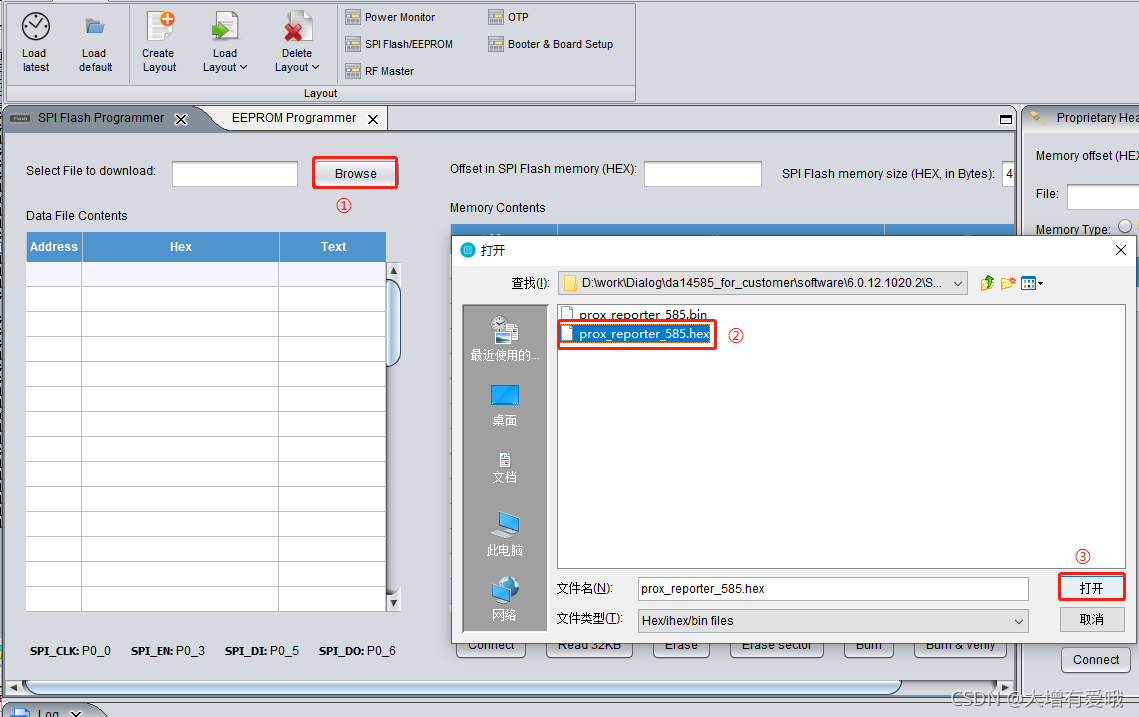

8、接着导入要烧录的hex固件，点击Browse，然后选择要烧录固件的路劲，选中，点击打开。

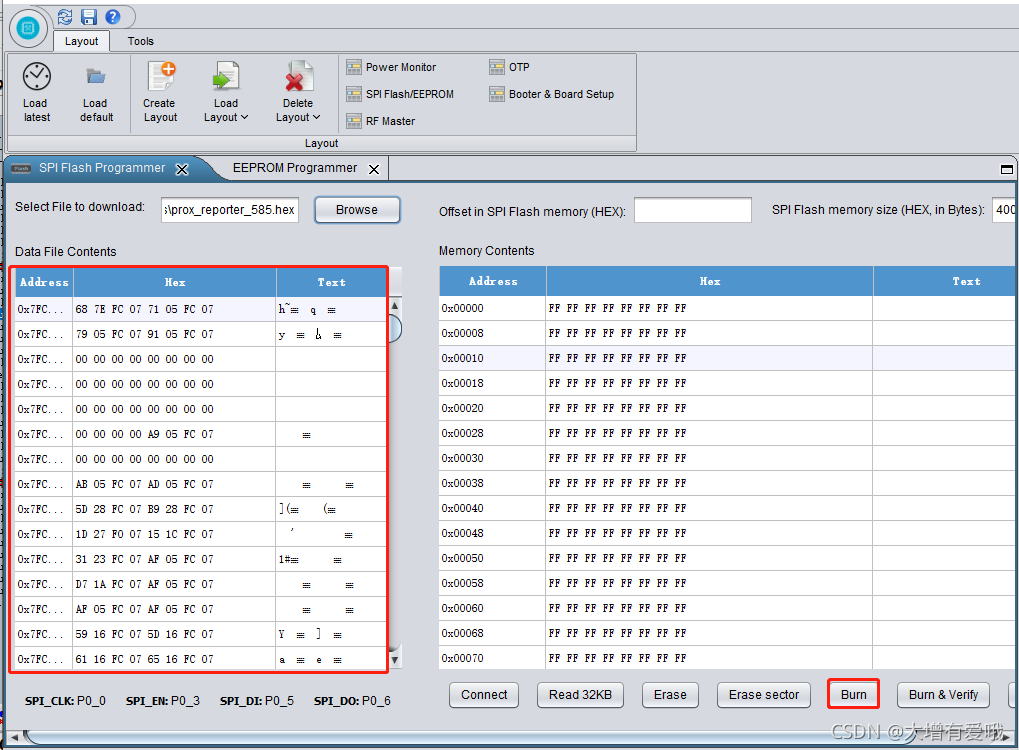

 9、打开之后的界面如下，左侧的Data File Contents出现了16进制的数据，说明hex导入成功。



10、最后一步，点击Burn，进行烧录。

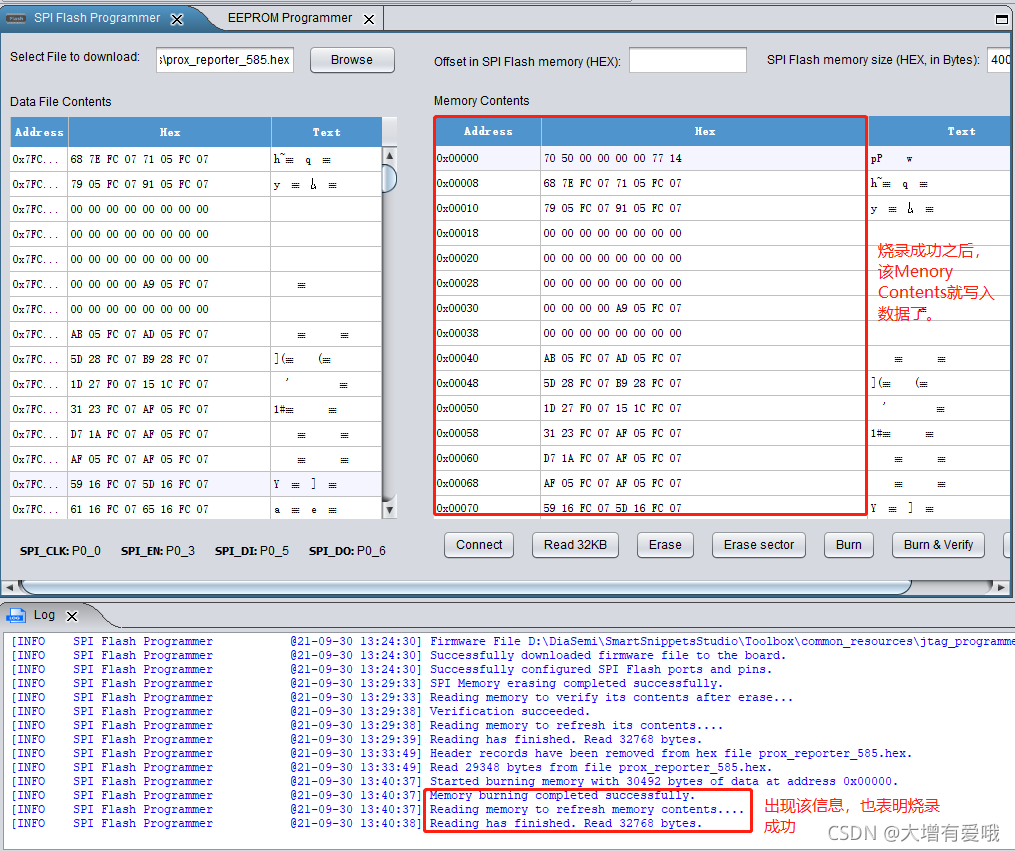

 烧录成功的界面如下。

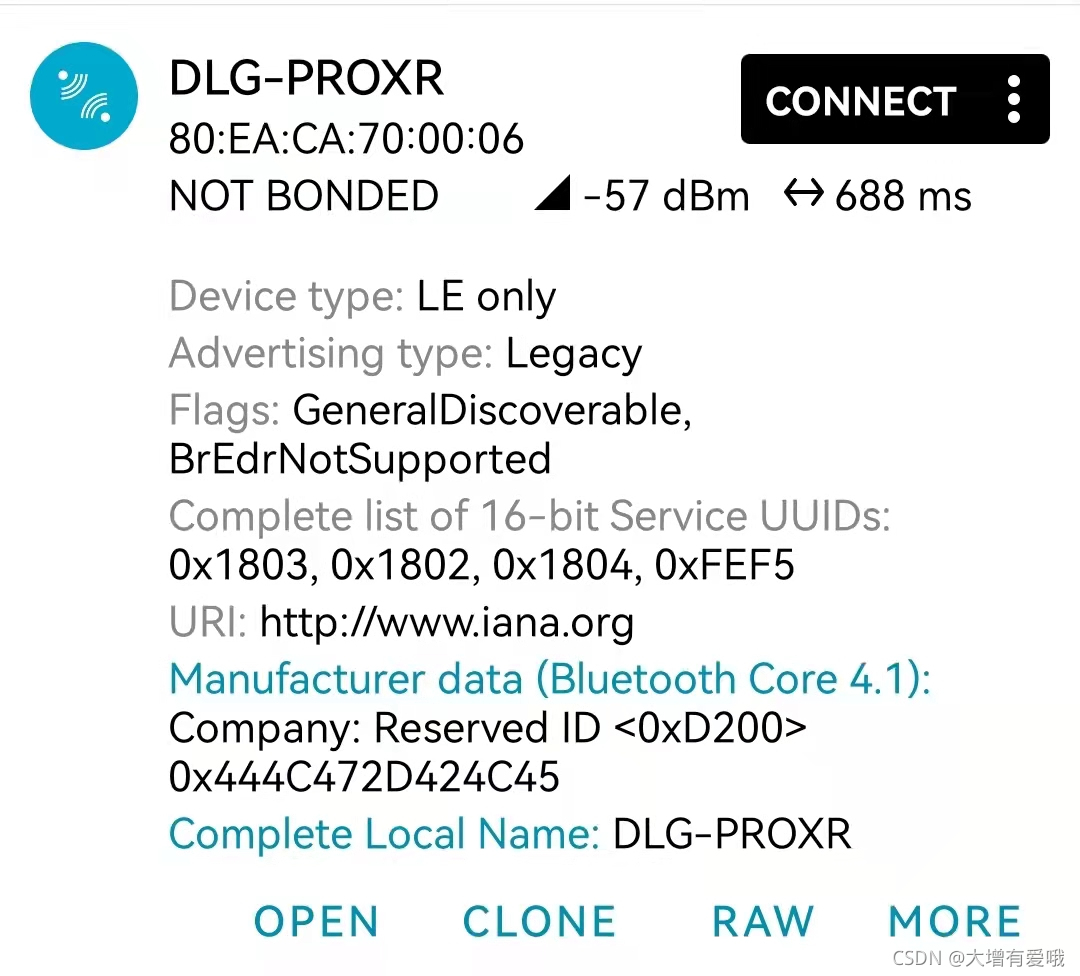

11、烧录完成后，给开发板重新上电即可，打开nRF Connect APP扫描设备，就可以搜到了。

        到这里，DA14585的编译&烧录步骤就讲解完成了，因为该芯片的烧录方式和STM32相比还是有很大的不同，不像STM32那么便捷，在keil5上就可以下载。对于刚开始接触这个芯片的小伙伴来说就会很懵逼，因此把我踩过的坑分享出来，希望有所帮助。

        感谢阅读。
