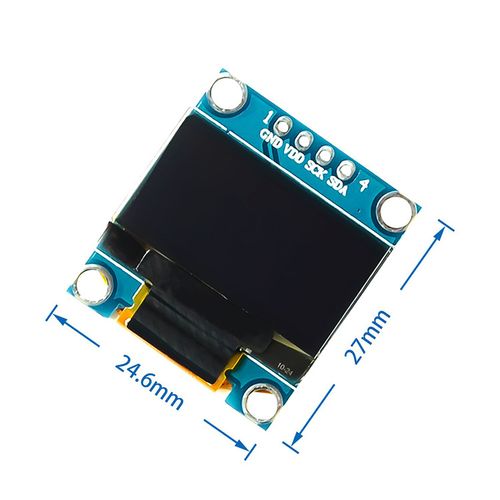

日常在使用STM32做设计时，0.96寸的OLED屏幕是十分常用的显示组件，售价便宜，128*64的像素大小，也能够显示相对较多的内容。

在使用以往的设计库过程中，总结了几点原生库的不足之处。

（1）库文件的IIC驱动函数是共用的标准IIC驱动，若是在同一工程中，使用了多个IIC设备的驱动库，且这些IIC驱动都是独自编写的，则会导致IIC驱动函数重名而无法通过编译，但是只保留其中一份，又可能导致需要对其他库驱动进行修改。增加了工作量，而初学者可能难以从众多驱动代码中完成准确修改。

（2）原先的显示屏初始化文件，引脚没有独立定义，如果所设定的引脚被占用了，则需要在代码中逐一对引脚的初始化以及调用进行修改，这是较为常见的，因为在使用多传感器进行设计时，十分容易出现需要规避引脚的需求。

（3）OLED屏幕在显示ASCII字符时，可以直接调用函数传入字符串，直接显示一大段的内容。但是显示中文时，只能够一个一个显示，并且中文的文字是根据其在字模数组中的位置去写入的，这就到导致了通过看代码无法确定该中文字符究竟是哪个字。修改调试就需要频繁查看字模表，非常不方便。

OLED_ShowCN(i*16+0,2,5,0);  // 显示“周”字
unsigned char F16x16[] =
{

0x00,0x00,0xFE,0x82,0x92,0x92,0x92,0xFE,0x92,0x92,0x92,0x82,0xFE,0x00,0x00,0x00,
0x80,0x60,0x1F,0x00,0x00,0x1E,0x12,0x12,0x12,0x1E,0x40,0x80,0x7F,0x00,0x00,0x00,/*"周",0*/

}

针对上面的问题，对对驱动库做了一定的增强，主要的改进内容如下，这些改进主要是面向初学者所设定的，需要能够直接调用函数库就实现显示，所以该库则是尽可能简化需要修改的内容，以便做到快速复用。主要改进的内容如下：
（1）IIC引脚宏定义，通过修改总线、时钟、引脚。可直接修改OLED接入STM32的引脚位置。


//修改以下六处，SCL与SDA
#define  OLED_SCL_CLK        RCC_APB2Periph_GPIOB // SCL
#define  OLED_SCL_PORT       GPIOB
#define  OLED_SCL_PIN        GPIO_Pin_12

#define  OLED_SDA_CLK        RCC_APB2Periph_GPIOB // SDA
#define  OLED_SDA_PORT       GPIOB
#define  OLED_SDA_PIN        GPIO_Pin_13

（2）独立IIC驱动，防止与其他库文件发生干扰。以下面两个函数为例，前缀添加OLED。


//函数体
void OLED_I2C_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(OLED_SCL_CLK|OLED_SDA_CLK, ENABLE);
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;   //开漏输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Pin = OLED_SCL_PIN;
 	GPIO_Init(OLED_SCL_PORT, &GPIO_InitStructure);
	GPIO_InitStructure.GPIO_Pin = OLED_SDA_PIN;
 	GPIO_Init(OLED_SDA_PORT, &GPIO_InitStructure);
	OLED_W_SCL(1);
	OLED_W_SDA(1);
}

/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void OLED_I2C_Start(void)
{
	OLED_W_SDA(1);
	OLED_W_SCL(1);
	OLED_W_SDA(0);
	OLED_W_SCL(0);
}

（3）中英文直接显示，通过调用一个显示函数，可以实现中文、英文、数字、符号等所有字符的同一显示，不需要单独调用中文显示函数去显示一个个的字符。

OLED_Show16(1,1,"你好123abc"); // 在第一行第一列开始显示“你好123abc”

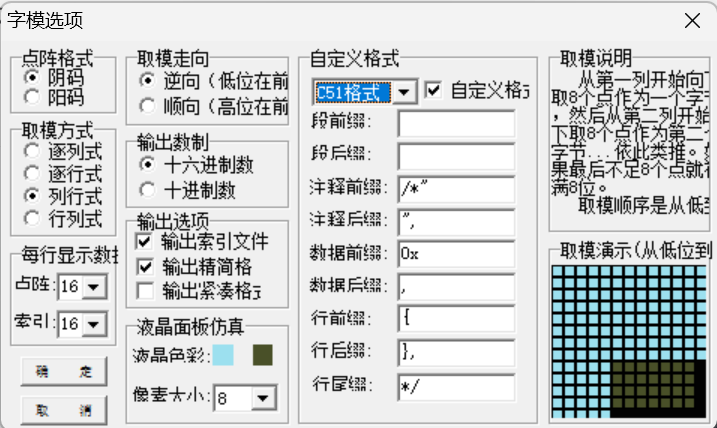

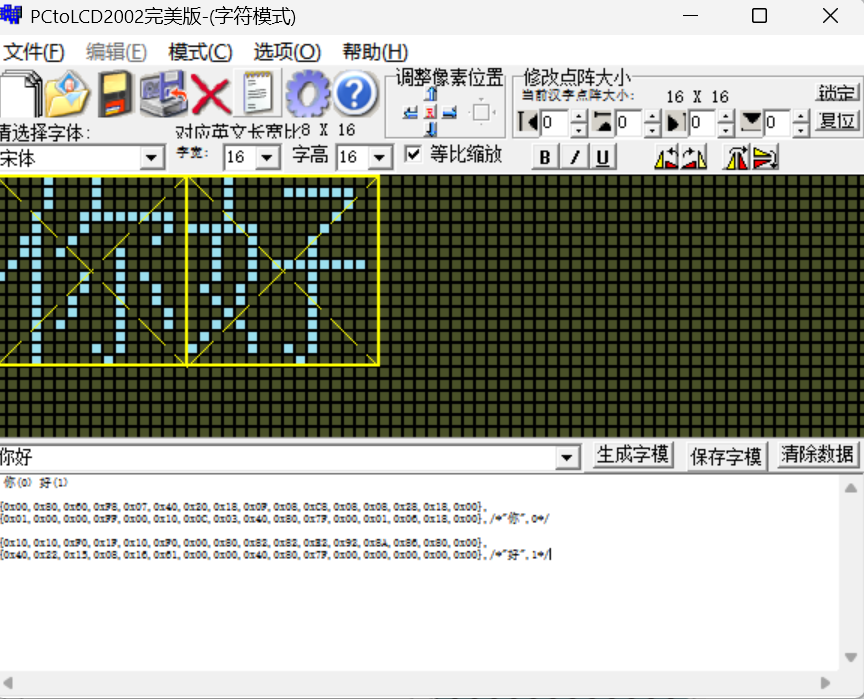

中英文直接显示的原理是通过对字符串的每个字符长度进行判断，若小于128，则表明为ASCII，若是大于128，则为中文字符，随后分别从其字模表中去查询字模数据，此流程无需输入中文字模在的位置。但是中文的字模还是需要使用字模工具去提取的，随后将其放置在代码中即可，无需考虑前后顺序。取字模的格式为阴码、列行式、逆向、十六进制数、输出索引、C51格式。
