针对数据中心的高架地板及通风静压箱计算如下 :
(1). IDC机房部分 :

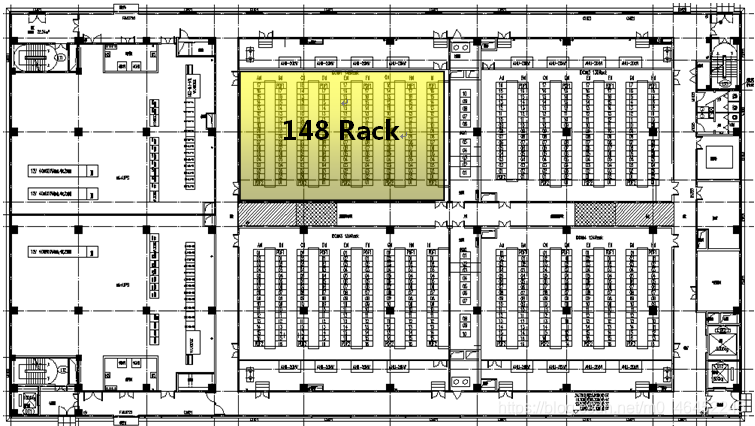

(1-1). 以最大机柜数的机房为计算依据 。

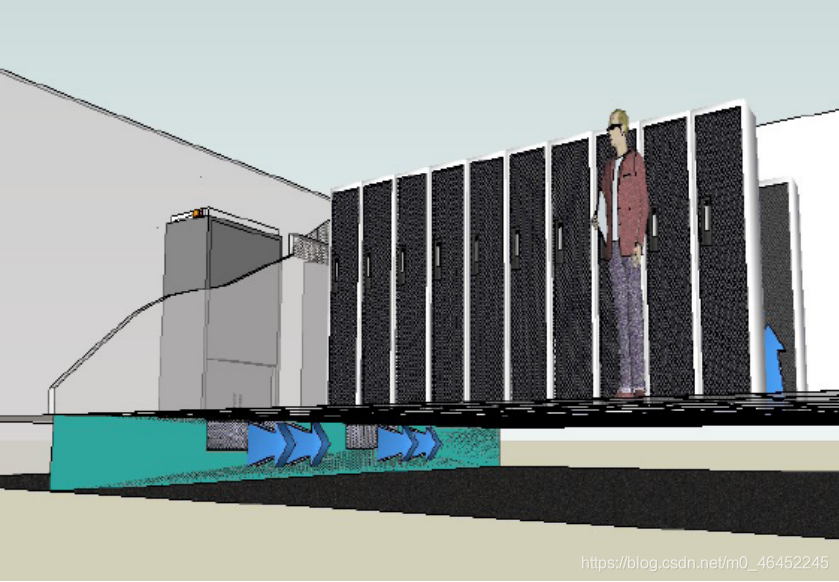

(1-2). 气流方向 : 下送上回

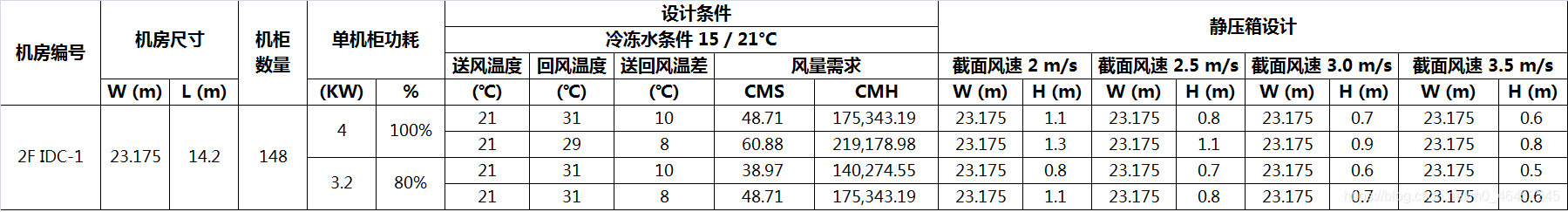

(1-3). 计算 :

(1-4). 结论 :
(a). 以计算来看、在机房同值系数为100%且温差为8℃时(通常机房较难达到100%温差)，在静压箱截面风速最大要求(3.5m/s)下、其高架地板高度应为0.8m。
(b). 以计算来看、在机房同值系数为80%且温差为8℃时(通常机房较难达到100%温差)，在静压箱截面风速最大要求(3.5m/s)下、其高架地板高度应为0.6m。

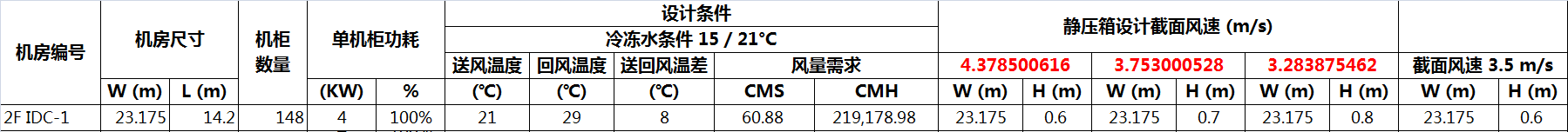

©. 综合(a)与(b) 后、高架地板高度应为0.6～0.8m。因此另以高架地板高度0.6、0.7、0.8m予以计算:

(d). 经综合(a)、(b)及©且以机房整体弹性使用为前提的考虑下、
建议如下 :
(d-1). 风量设计计算及日后精密空调选型应以4KW(同值系数100%) x 148柜及温差Δt 8℃为基准、以可符合实际使用要求。
(d-2). 以温差Δt 8℃作为风量设计计算及机房整体弹性使用(同值系数为100%) 时、高架地板高度应为≧0.8m。

(2). 存儲机房部分 :
(2-1). 以最大机柜数的机房为计算依据 。

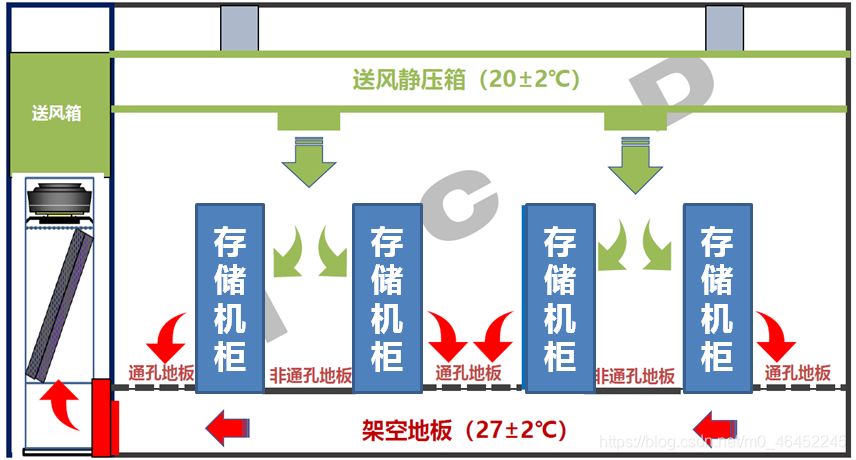

(2-2). 气流方向 : 上送下回

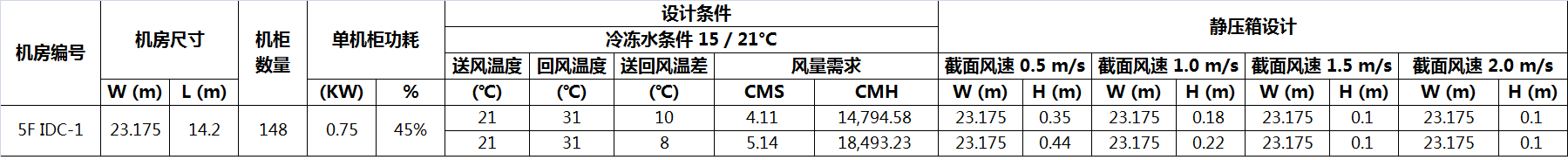

(2-3). 计算 :

(2-4). 结论 :
(a). 以计算来看、在机房同值系数为45%且温差为8℃时(通常机房较难达到100%温差)，在静压箱截面风速0.5m/s下、其静压箱高度为0.44m。

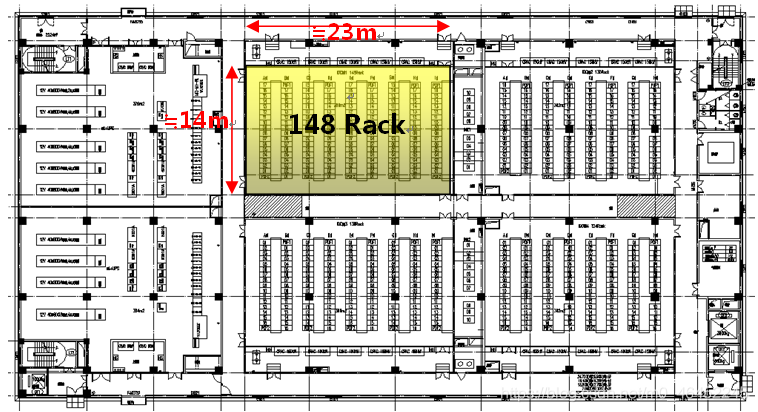

(b).静压箱高宽比尽量小于1：4；因此当宽度为23m时、高度应≧0.6m。
©. 综合(a)与(b) 后、另以高架地板高度0.6、0.7、0.8m予以计算:

(d). 经综合(a)、(b)及©且以降低风机压损及风速过快造成再次扬尘的前提考虑后、
建议如下 :
(d-1). 风量设计计算及日后精密空调选型应以4KW(同值系数45%) x 148柜及温差Δt 8℃为基准、以可符合实际使用要求。
(d-2). 以温差Δt 8℃作为风量设计计算及同值系数为45%)时、风速应尽可能降低、因此高度应为≧0.7m。
