确认冷通道效果& 气流组织分析 Improve your cold aisle and air flow

**

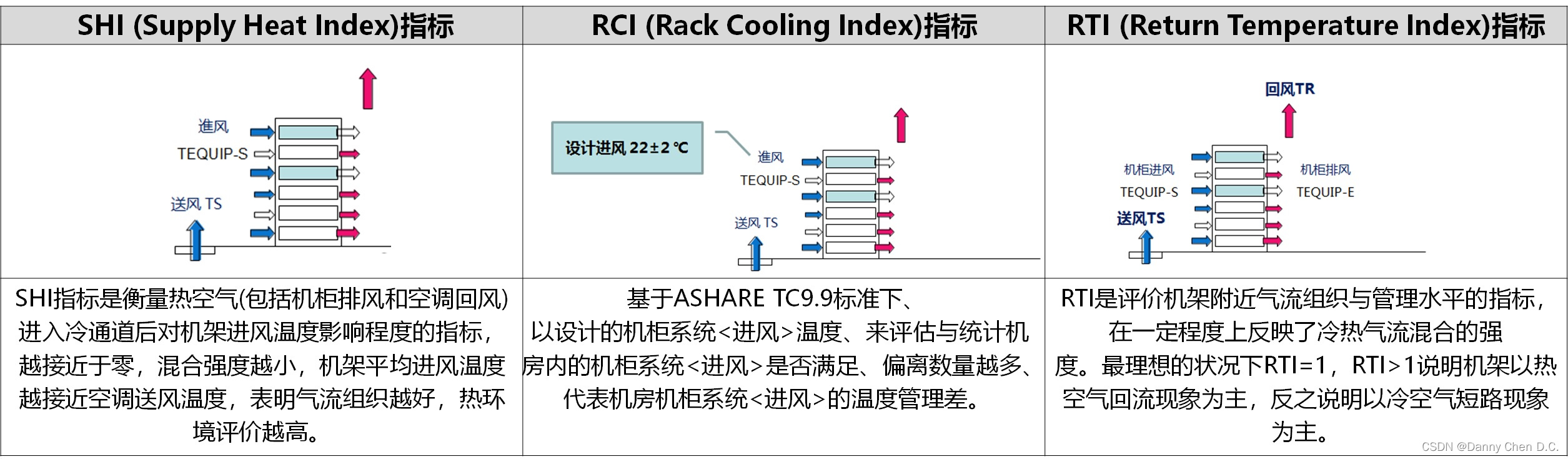

一. 数据中心末端(气流)热环境评价指标**

数据中心热环境的好坏不仅对数据设备的安全运行至关重要,还直接关系到空调系统能耗,是整个数据中心换热体系性能的综合体现。因此,对数据中心热环境的正确评价显得尤为重要。
数据中心通常根据室内IT设备(热源,以单个机架为代表)进风温度的差异来评价数据中心热环境。因为在冷却风量一定的情况下,进风温度决定了设备的工作温度,也就决定了其冷却效果。进风温度是流动与换热综合作用的宏观表现,反应了IT设备所在位置热环境的性能,具体表现为该位置空调送风的可及性、强度、方向和扰动,进风温度的差异在某种意义上代表了热环境的差异。因此,如何客观描述这个差异,就成了各个热环境评价体系的本质差别。
在这里插入图片描述
A. 确认机房负载 (KW)
- 机房总负载 (KW)
- 每列负载 (KW)

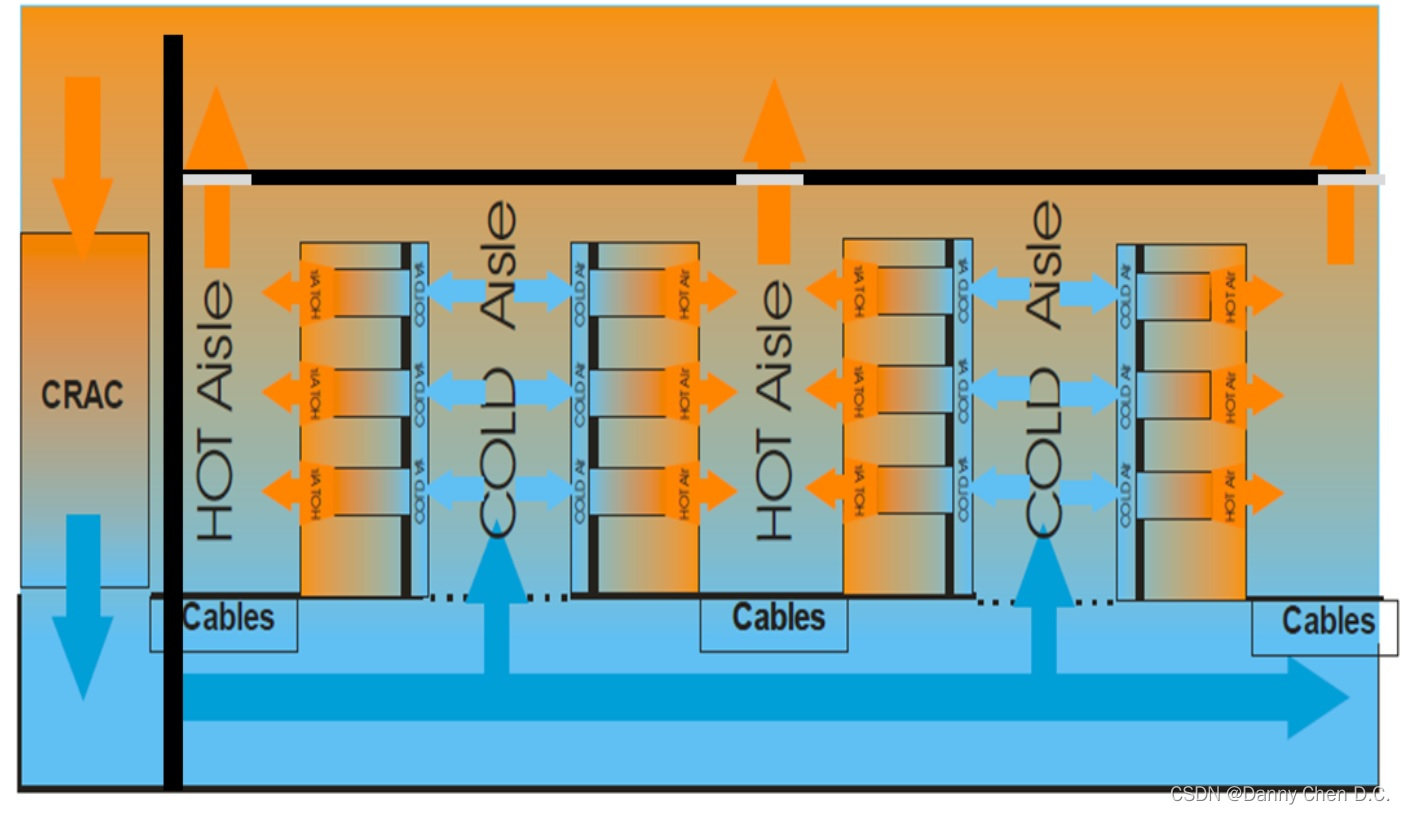

B. 了解冷风道与热风道的现况
- 冷风道温度状况 (地板下、地板上)
- 热风道温度状况 (地板上、吊顶上)
- 冷风道地板出风状况
C. 了解末端空调的现况
- 出风道温度状况
- 回风道温度状况
- 回风风量 在这里插入图片描述
**

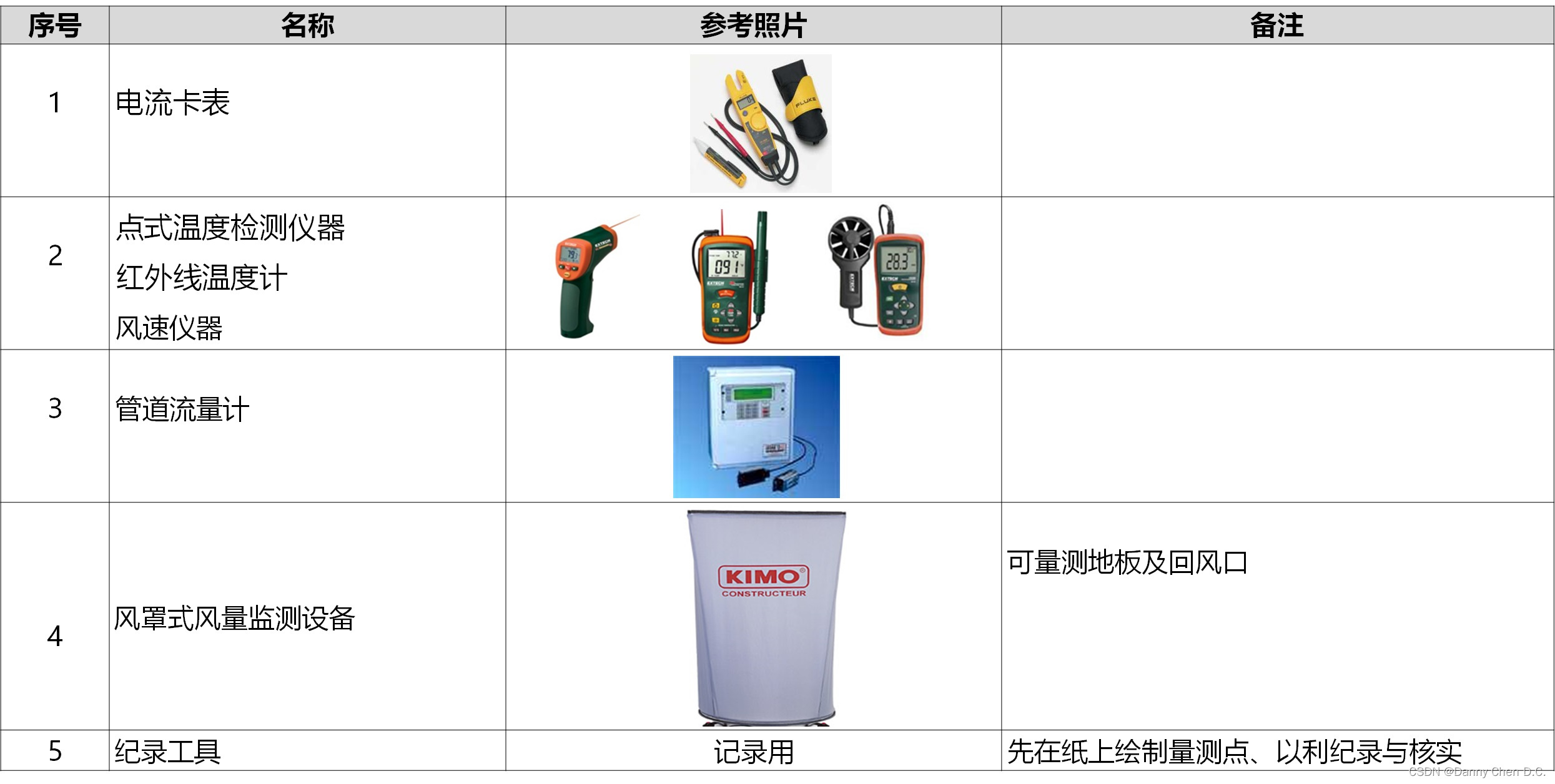

二. 数据中心末端(气流)热环境评价工具**

在这里插入图片描述
**

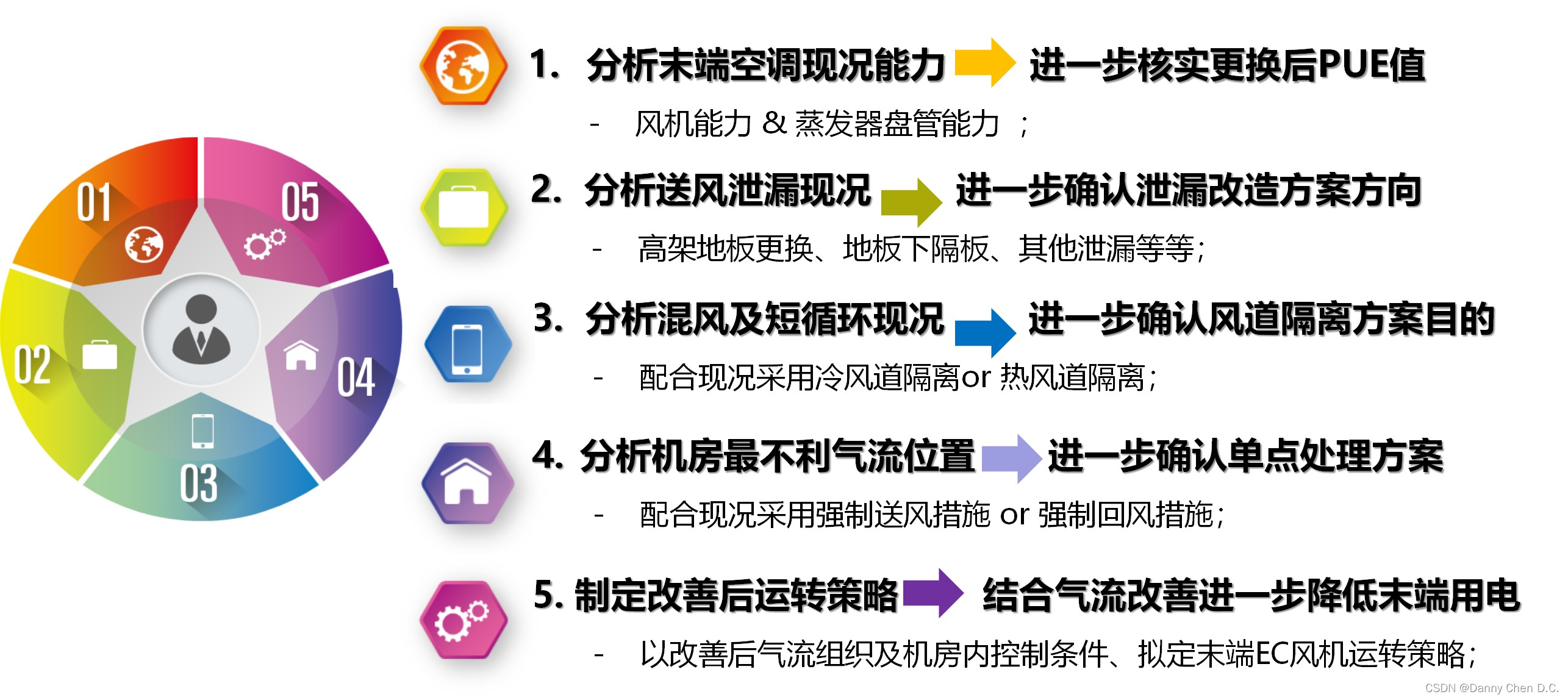

三. 数据中心末端(气流)热环境分析目的**

在这里插入图片描述

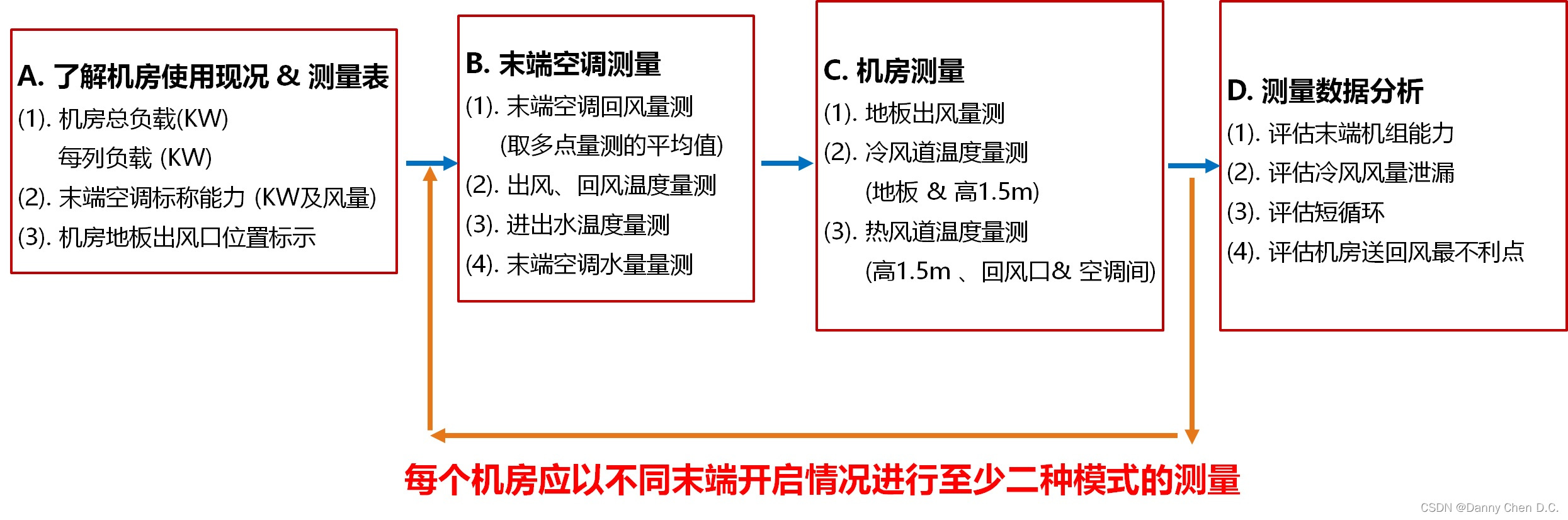

四. 数据中心末端(气流)热环境分析步骤

在这里插入图片描述
**

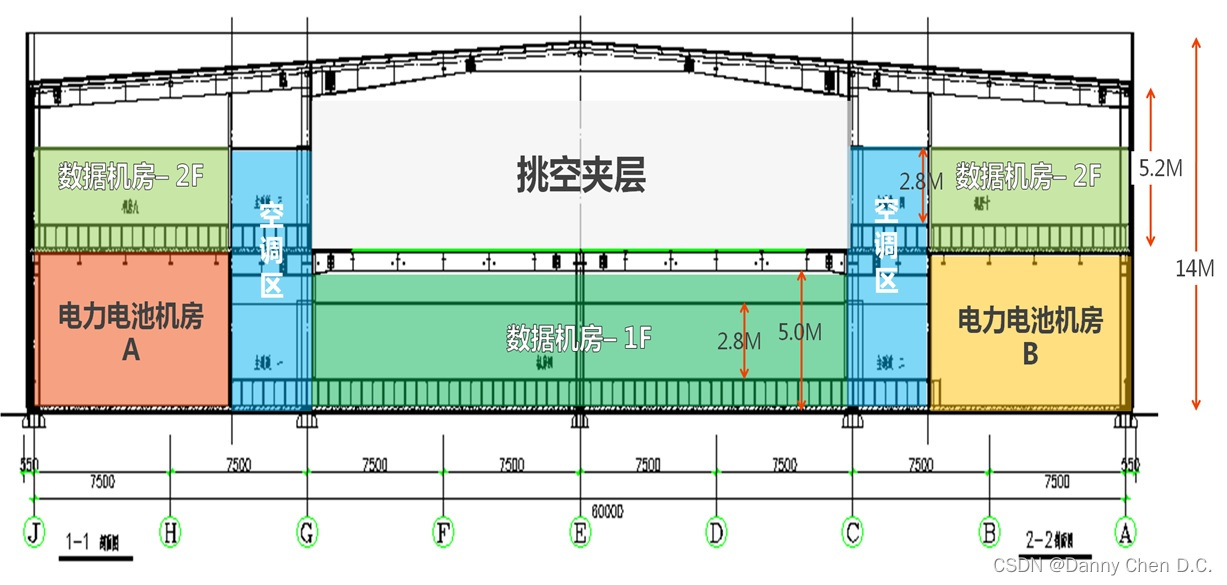

五. 数据中心末端(气流)热环境分析模型**

以单侧 & 双侧不同末端送风形式、进行二种模式的测量
在这里插入图片描述
**

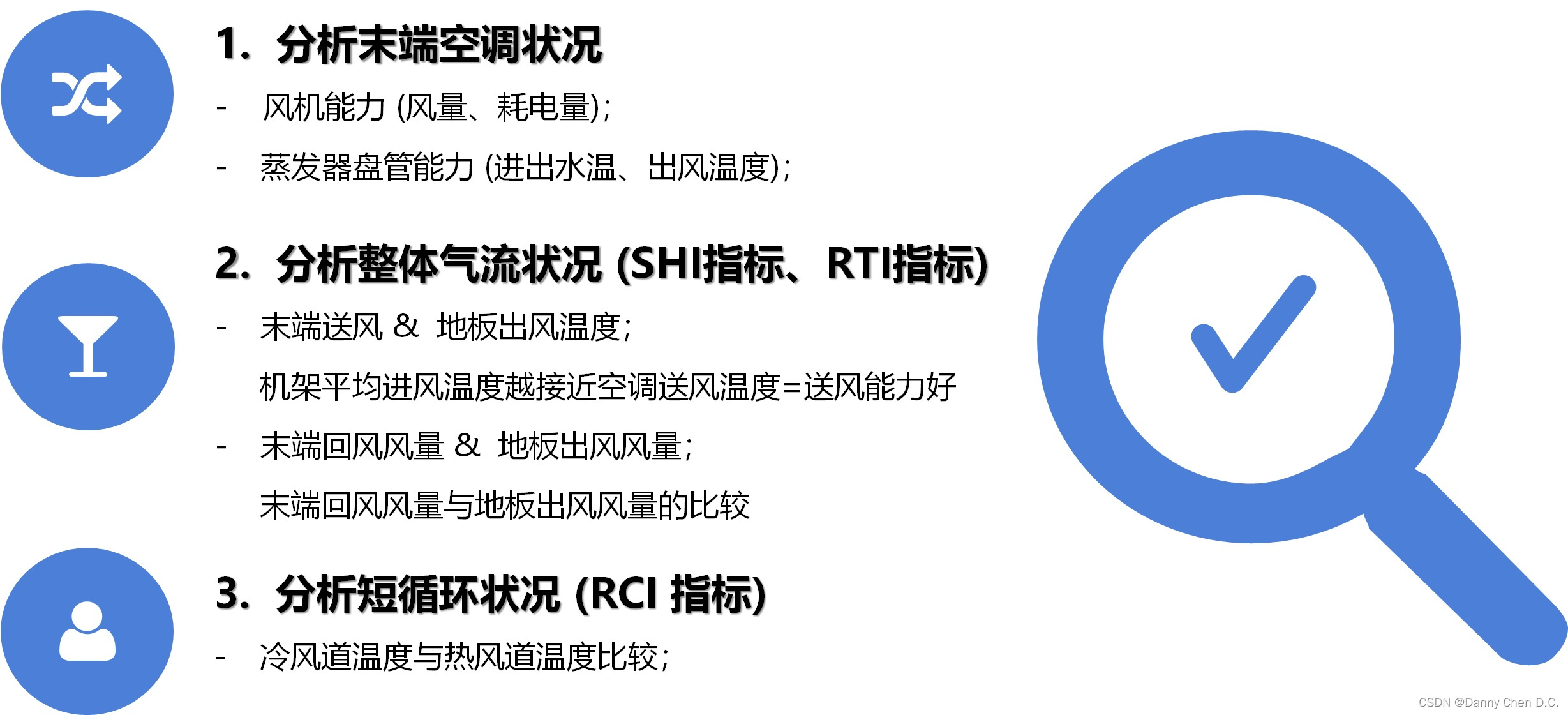

六. 数据中心末端(气流)热环境分析效果**

在这里插入图片描述

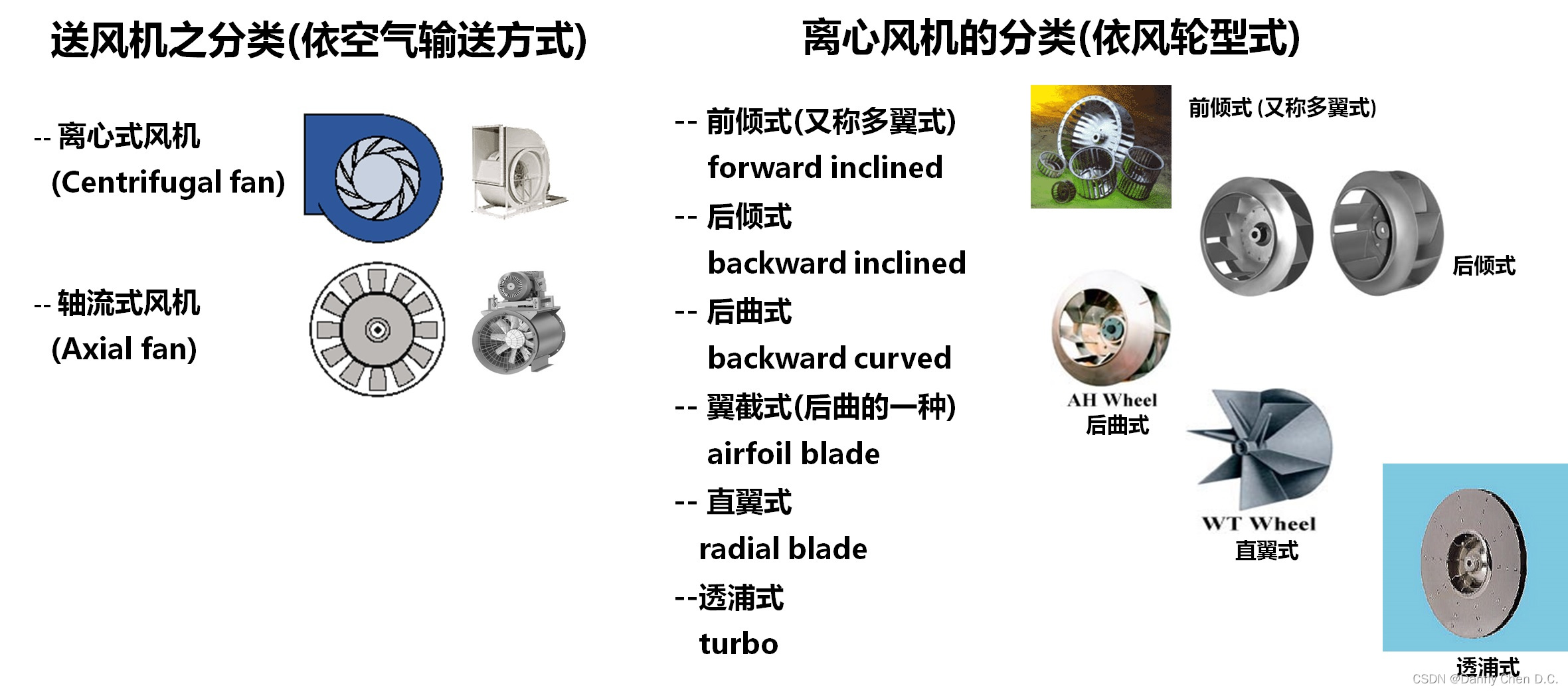

七. 末端空调风机能力分析说明

在这里插入图片描述
机房用精密空调的EC 风机、采后倾式叶轮 + 直流无刷马达 → 实现高静压与高效率!

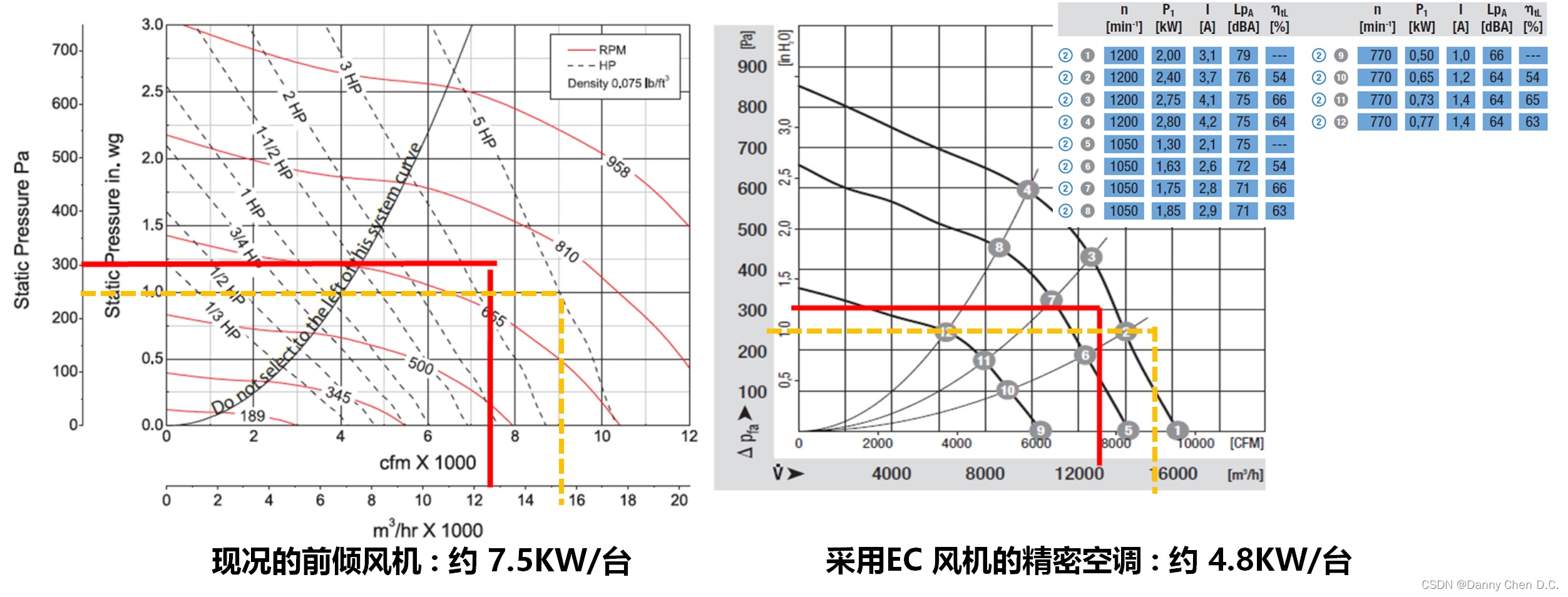

以105KW机房用精密空调的30000CMH风量比较 (机组配置二个风机) :
在这里插入图片描述
以105KW精密空调的设备选型 6KW/台、作为比较后可发现 1.5KW(7.5-6) 为设备更新后的机组效率提升
→ 当实际使用时、1.2KW (6-4.8) 为实际使用的提升且在配合气流后应可降低转速再提升效率!

项目案例 : 以110KW机房用精密空调的37000CMH风量比较 (机组配置三个风机EBM 630)、
机房采6+2配置模式 :
在这里插入图片描述
当机房满载、即需求为660KW以6台满载运行时、其风机总耗电为 6.9 x 6 = 41.4KW 。
如采8台运行、则每台转速为65%左右、单台风机耗电为3.0KW , 8台机组的风机总耗电 24.0KW 。
→ 由于EC 风机的后倾式叶轮 + 直流无刷马达 的实现高静压与效率特性、采用热备的低转速为较佳模式!
