1、电阻类

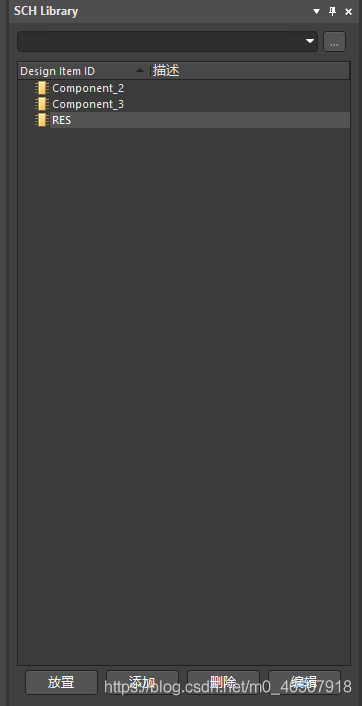

在此对话框中选择添加、删除、放置和编辑元器件。其中,“放置”按键可将绘制的元件模型放到原理图中,方便绘制者调整大小。双击元器件或点击编辑可打开所选的元器件的属性对话框。

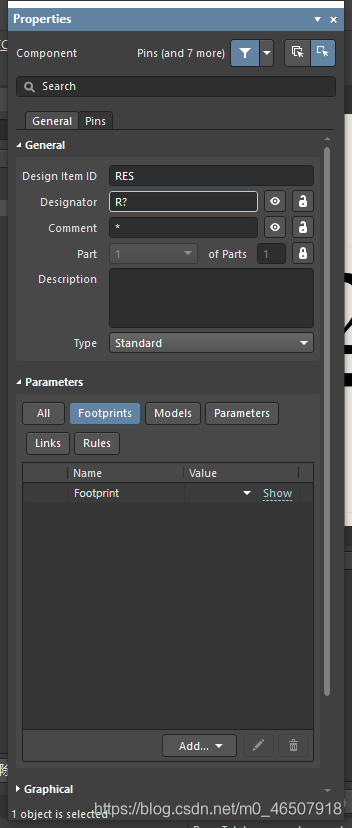

Design item ID代表某类元器件,通常电阻类用RES表示,电容类用CAP表示,电感类用IND表示。Designator代表元器件的名称,通常电阻用**R?表示,电容用C?表示,电感用L?**表示。Comment表示阻值,比如,2千欧,2.4欧,通常由于一个原理图中会涉及到不同阻值的电阻、电感、电容,但他们的元器件模型相同,所以Comment值通常在绘制原理图的时候统一设置。
接下来就是绘制电阻了
首先通过选择“放置线”绘制矩形框,然后选择“放置管脚”。(绘制的时候可能矩形框特别大,但手动无法修改,此时需要修改栅格大小,**视图——栅格——设置捕捉栅格,**栅格大小一般设置为100mil)

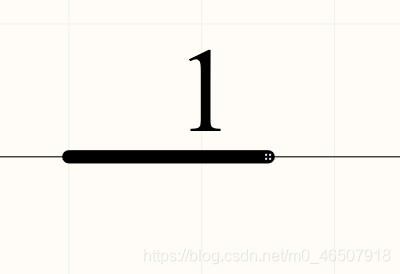

放置管脚时,管脚的电气属性点一定要朝外,即有四个点的那一头。否则在绘制原理图的时候线无法连接起来。

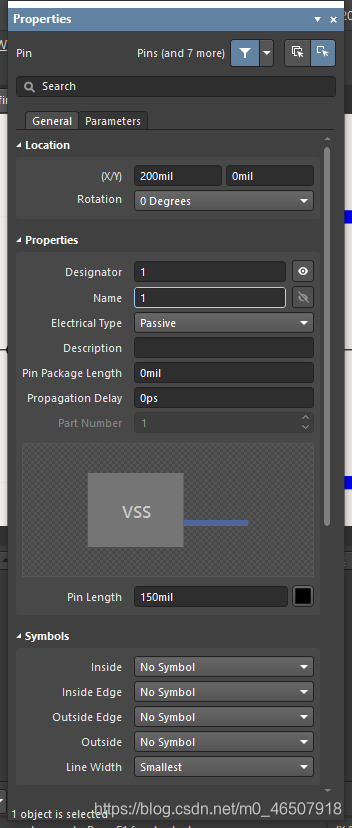

双击管脚即可打开管脚的属性对话框
Designator代表管脚号,一般我们从“1”开始编号。Name是管脚名称。Location 代表管脚相对页面十字交叉点的距离,即以十字交叉点为坐标原点,x/y代表管脚的横纵坐标。Pin Length代表管脚长度,可以根据需要自行修改。
2、电容类
电容创建方式与电阻相似。
3、电感类
电感的绘制与电阻、电容大体相似,只是在绘制半圆弧时需右击“放置线”选项,然后选择“半圆弧”。
最后绘制如图所示

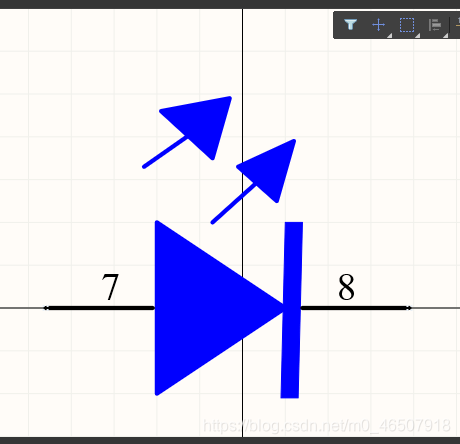

4、LED灯
不同于电阻、电感、电容的绘制,LED灯绘制主要是通过放置多边形来实现的。

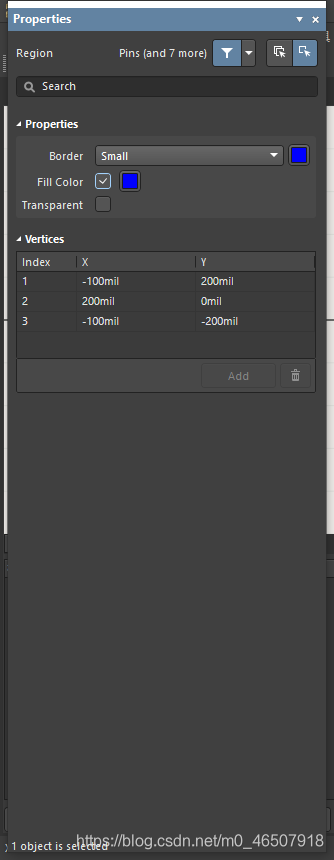

首先绘制一个三角形,然后双击打开绘制的三角形的属性对话框,修改线宽、填充颜色等使其更加美观。
然后按照原理图绘制即可。

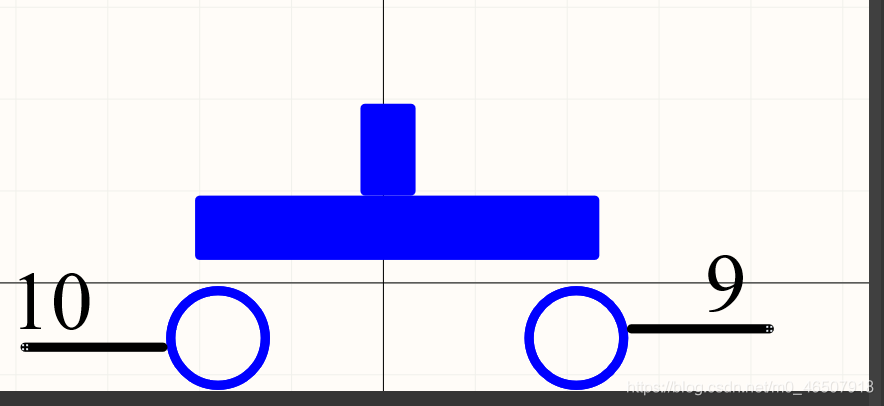

5、按键类
按键类的绘制也是通过绘制多边形的方式实现的,方法与上面类似。就不多说了。
网上有很多元器件库,使用时只需导入库就好。但是基本的绘制也要掌握,避免有时有些器件需要自己绘制。
