嘉立创EDA如何自己画元器件及其封装，如何绑定及解绑

1. 元器件

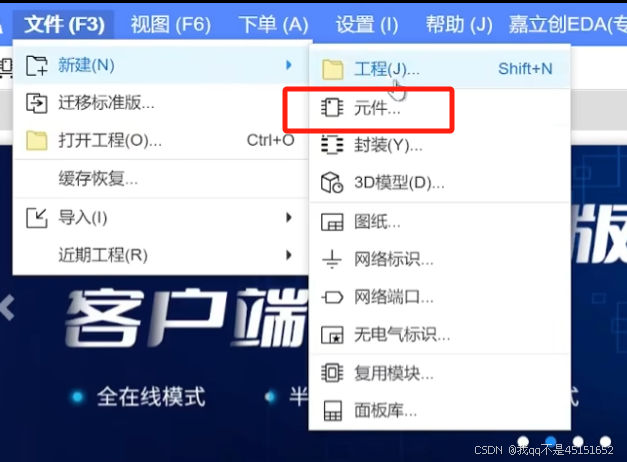

新建元件

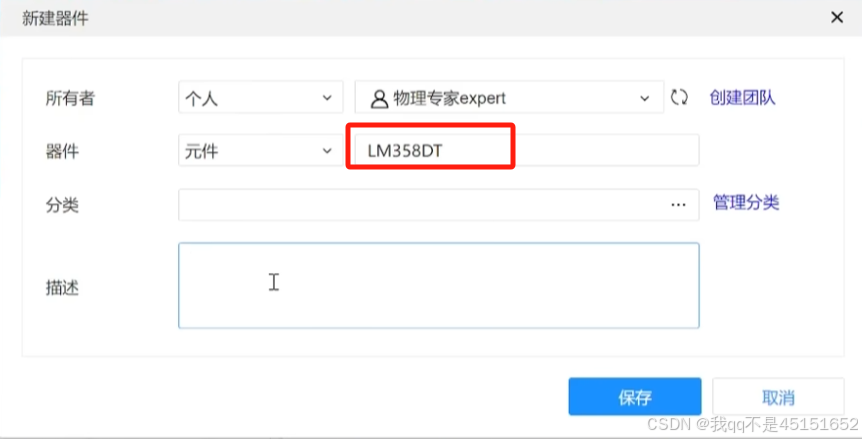

写元器件名

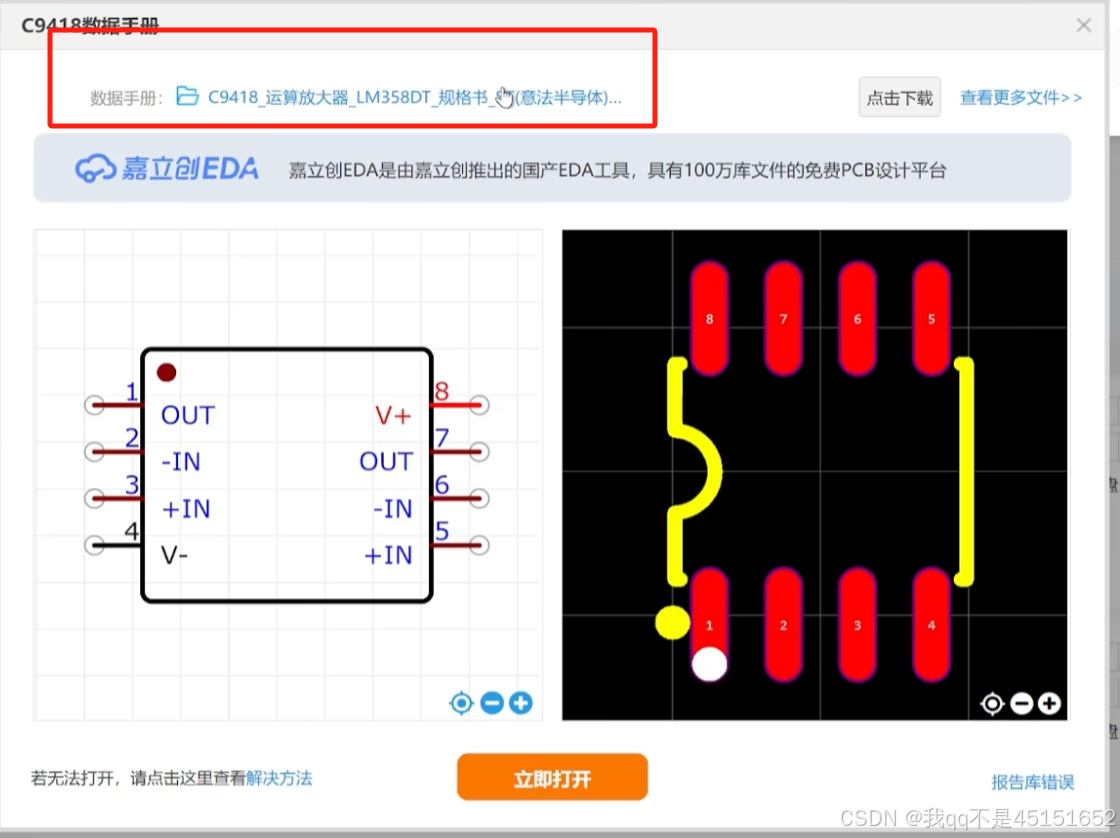

查找芯片手册

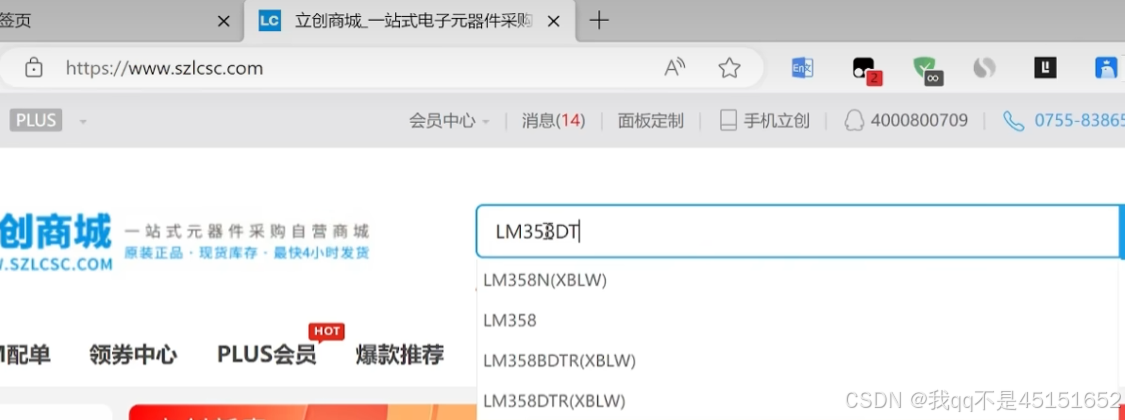

www.szlcsc.com

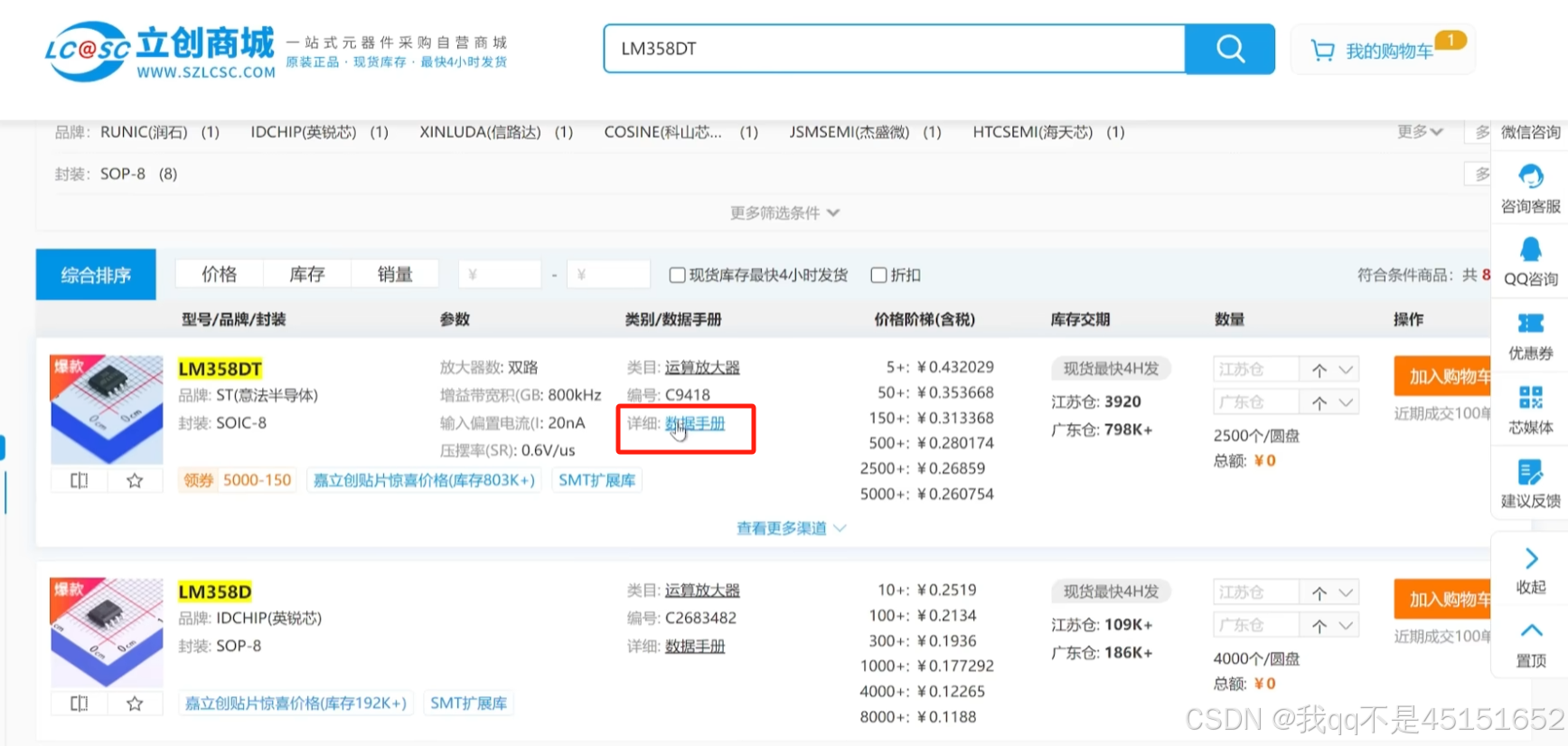

点击直接打开：

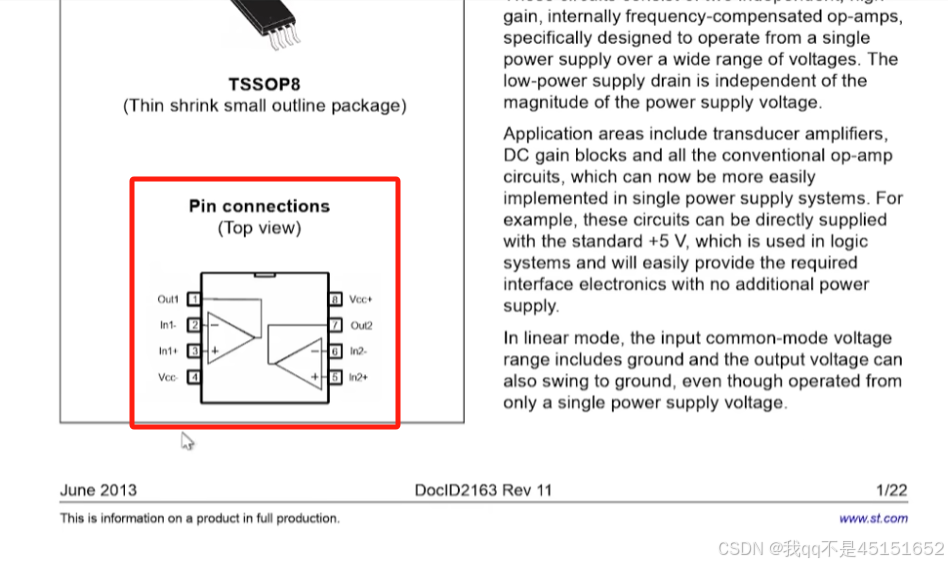

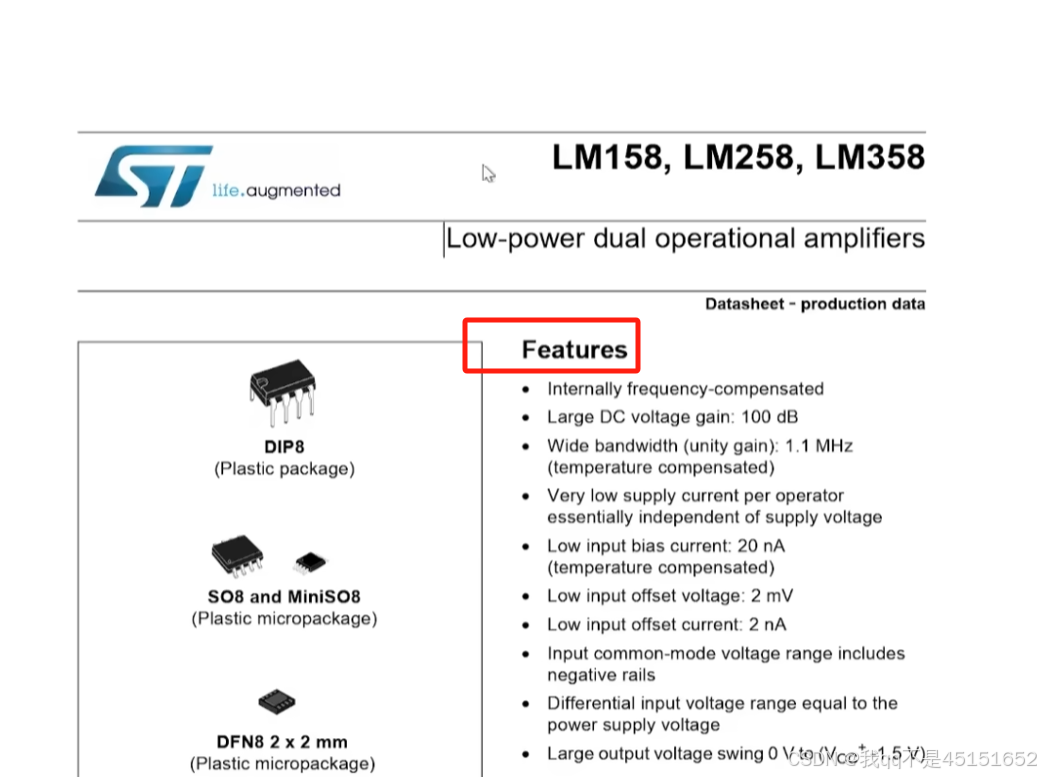

在Features这一栏可以找到元件符号

回到嘉立创EDA绘制元件

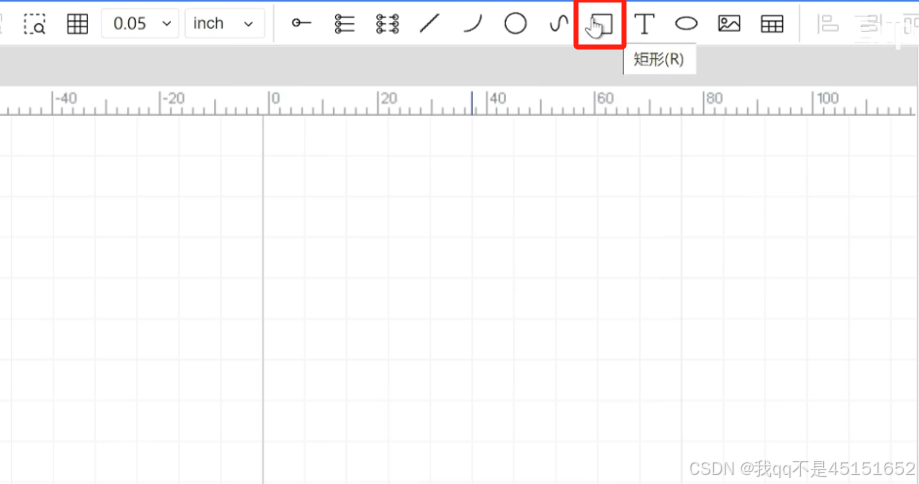

先绘制矩形：

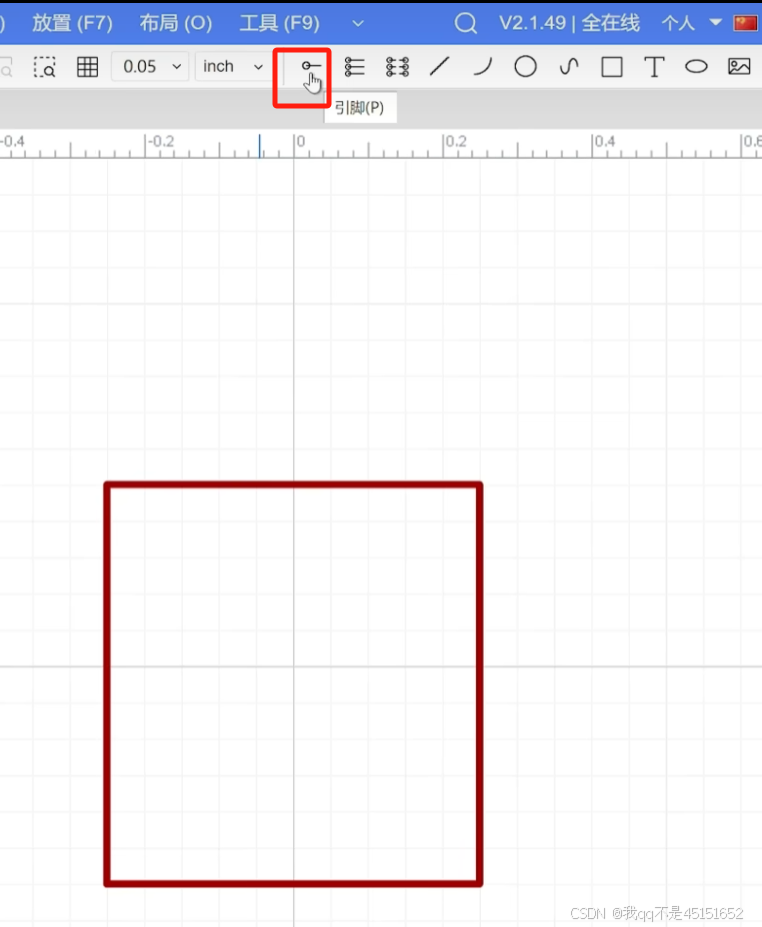

然后绘制引脚：

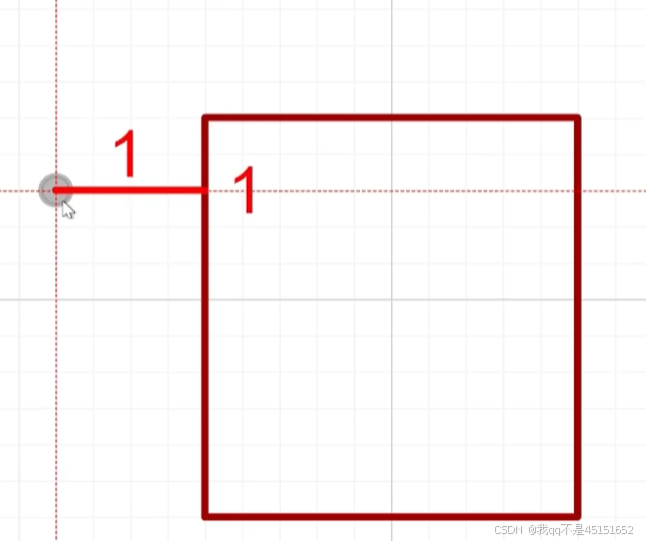

注意：灰色小点朝外，右侧端点接触芯片：

放置8个引脚

左边是引脚编号，内部的是引脚名称

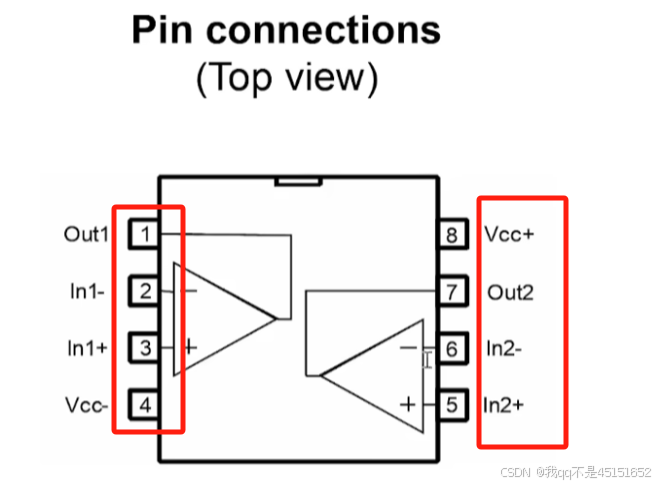

按照芯片数据手册更改所有引脚名称：

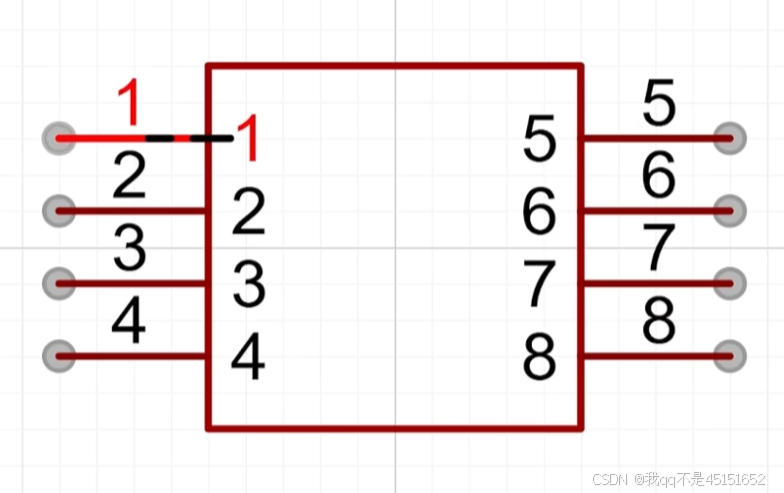

然后注意一下引脚编号：

按照数据手册更改引脚编号：

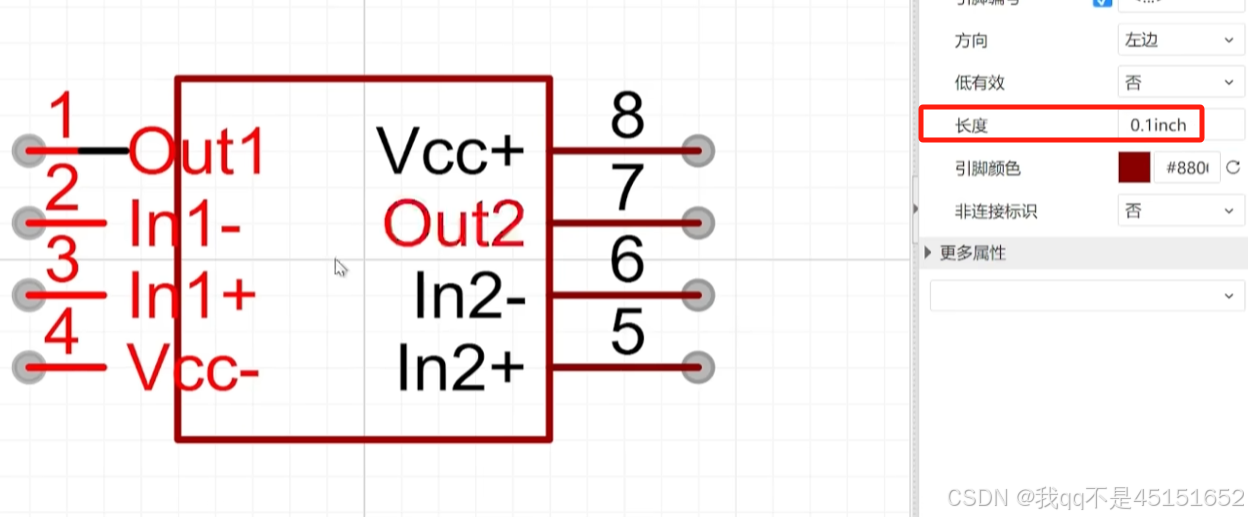

引脚长度改成0.1

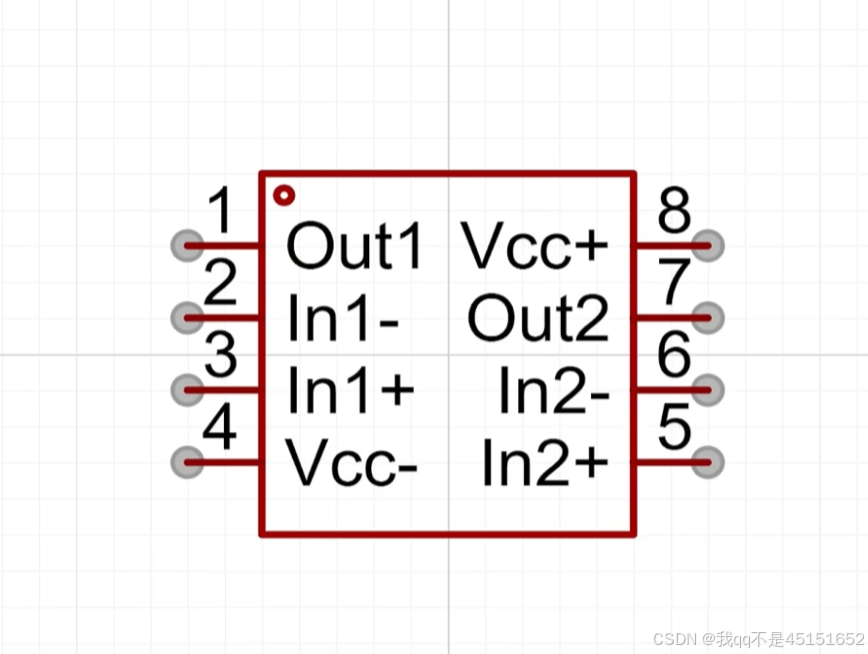

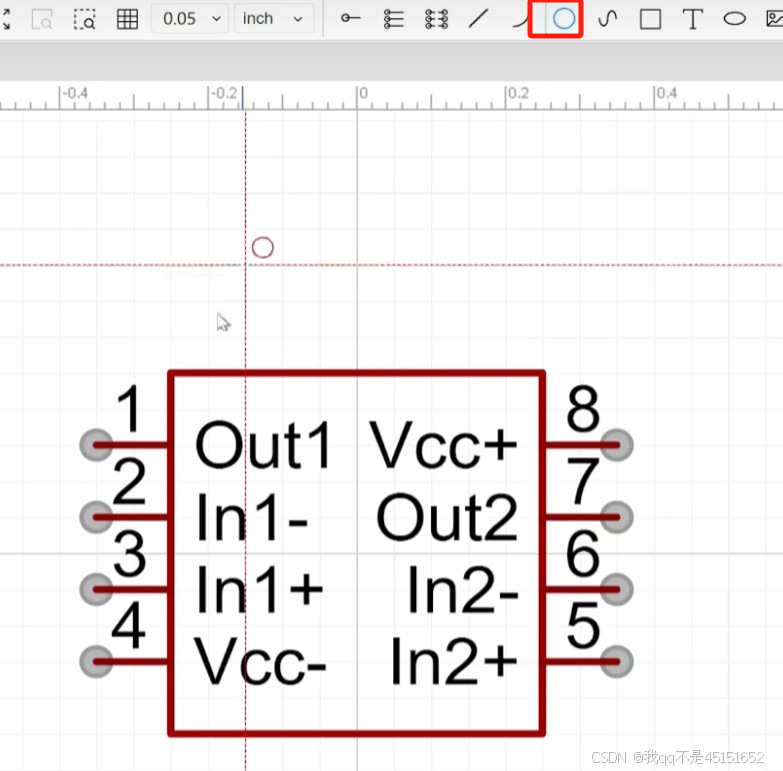

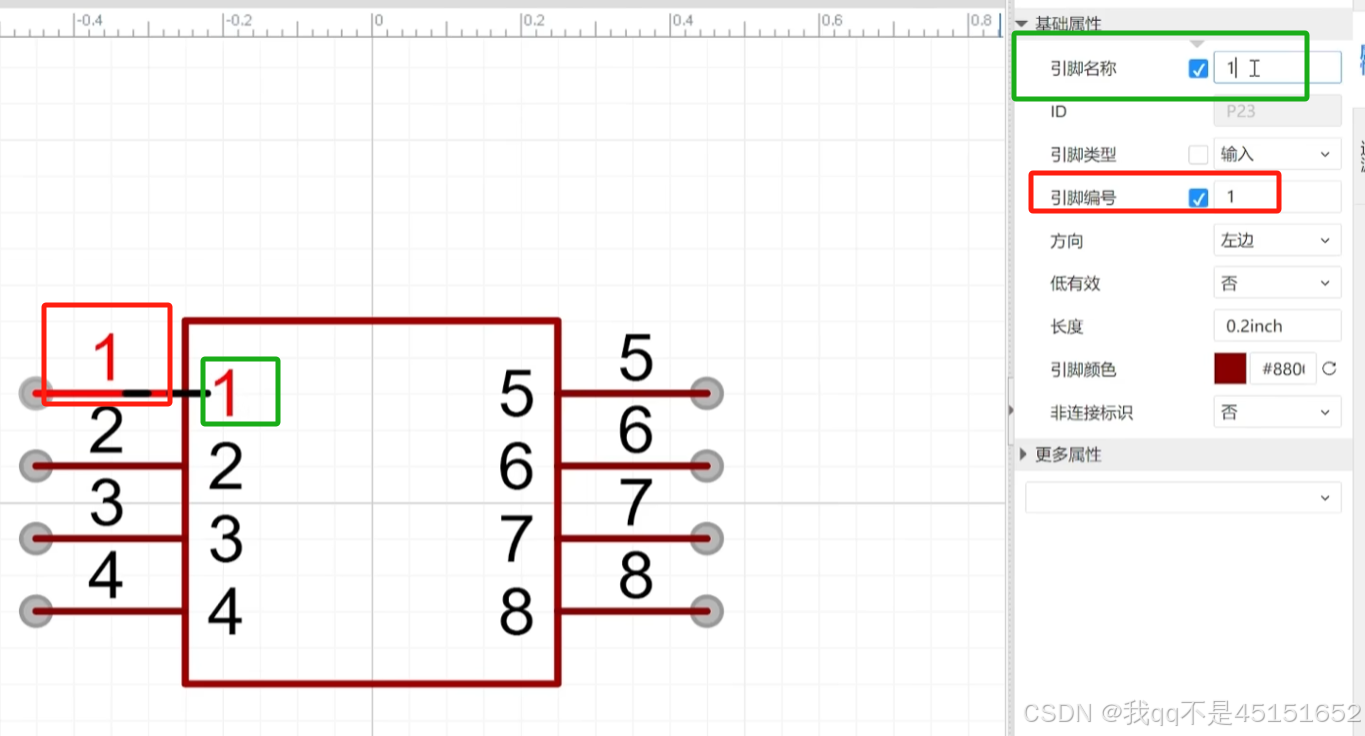

用圆圈标记1号引脚的位置：

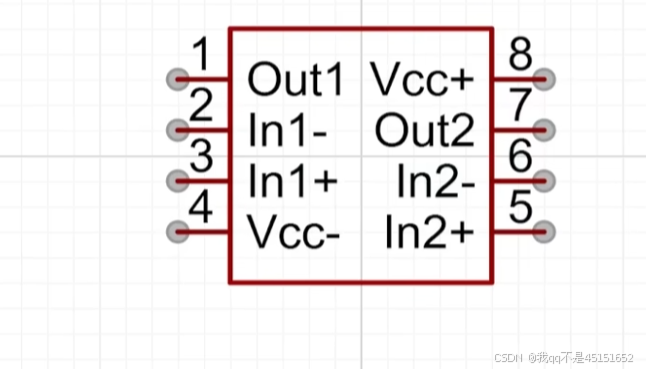

恭喜你，到这一步，元件就绘制成功啦！o(￣▽￣)ブ

2. 封装：

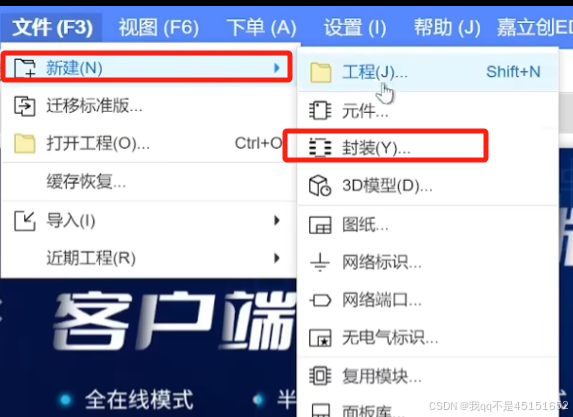

新建封装：

方法一：使用向导快速绘制

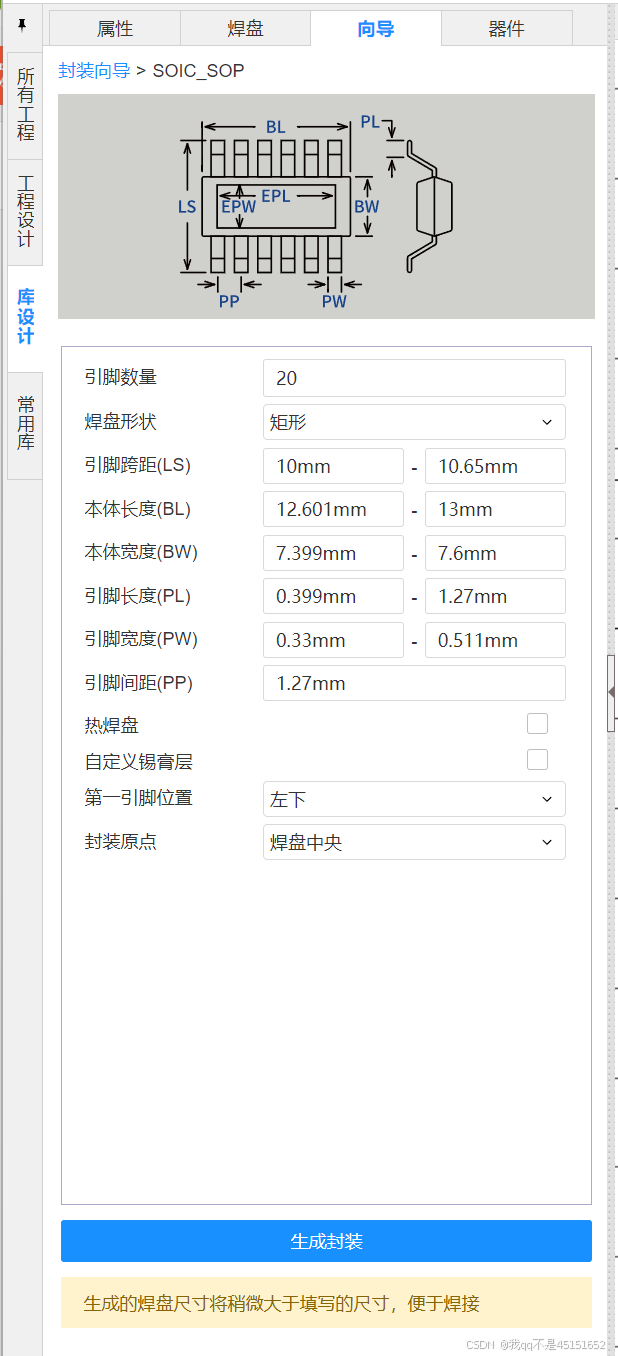

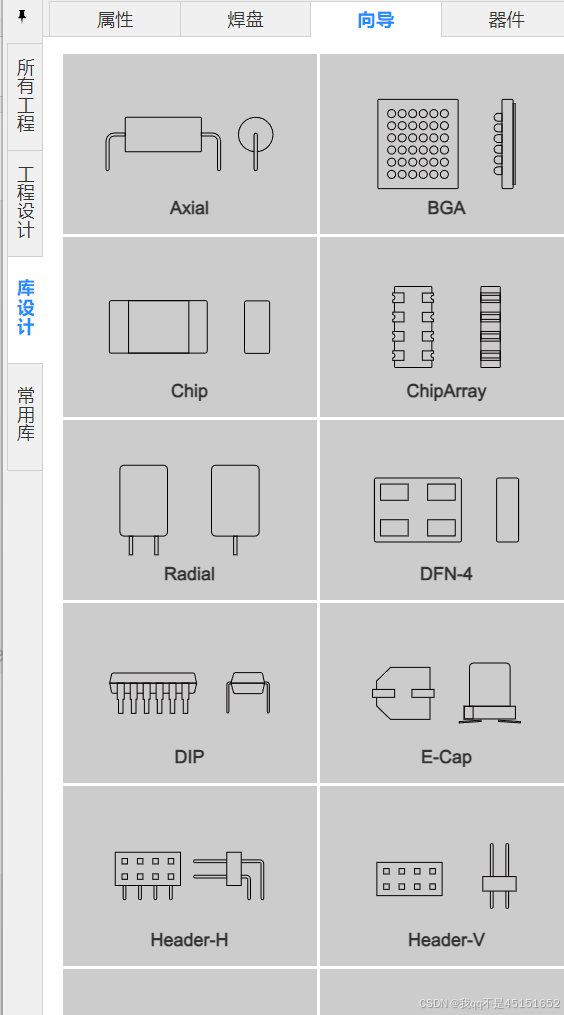

先选择类似的封装

选择之后，根据芯片手册将改变芯片封装的尺寸


这样封装就绘制完成了

方法二：自己画元件封装

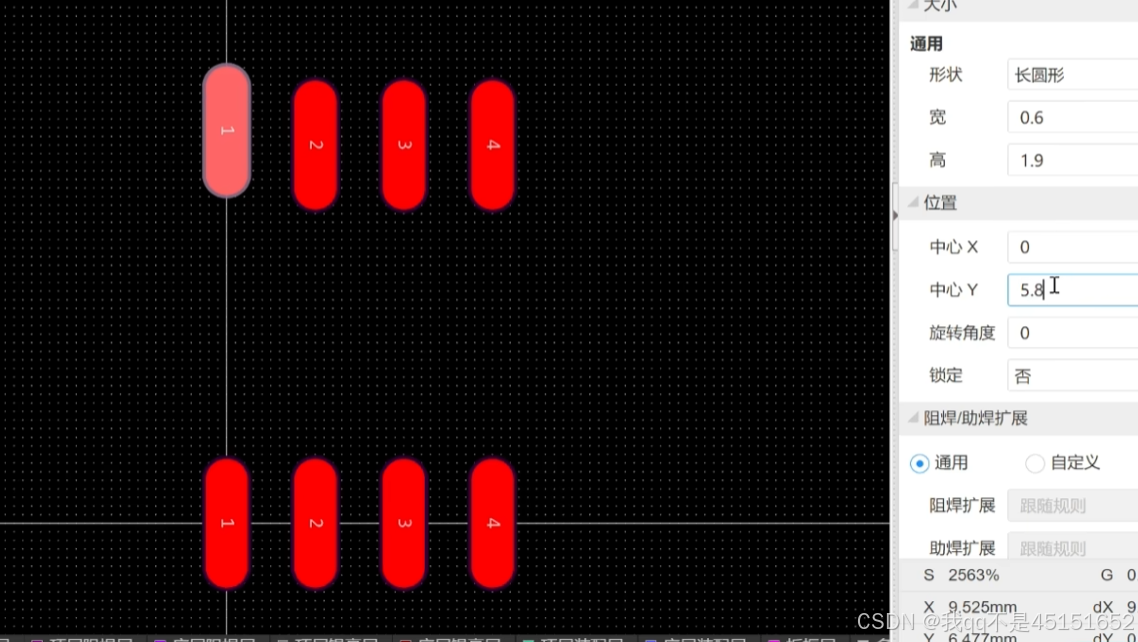

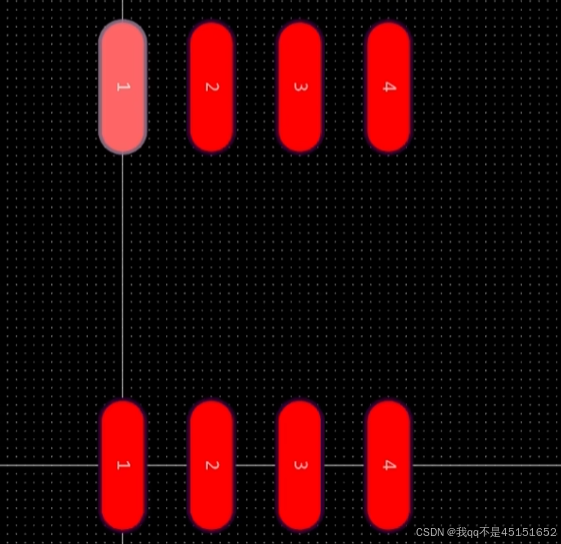

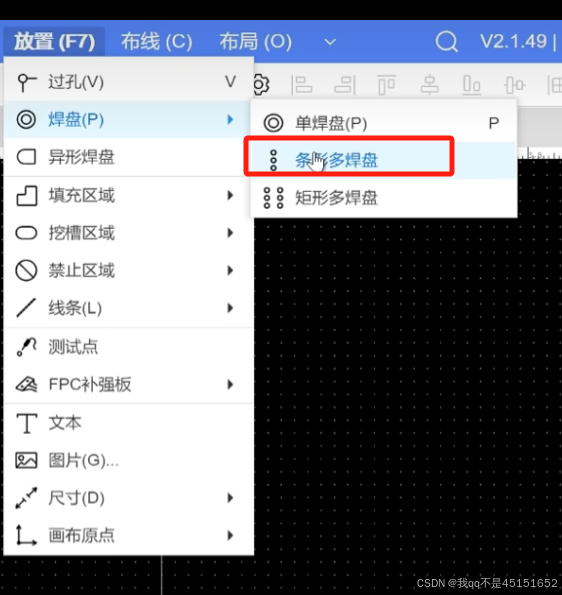

(1) 引脚的焊盘： 通过放置线性阵列来放置焊盘：

点击画布原点，然后向右拉动

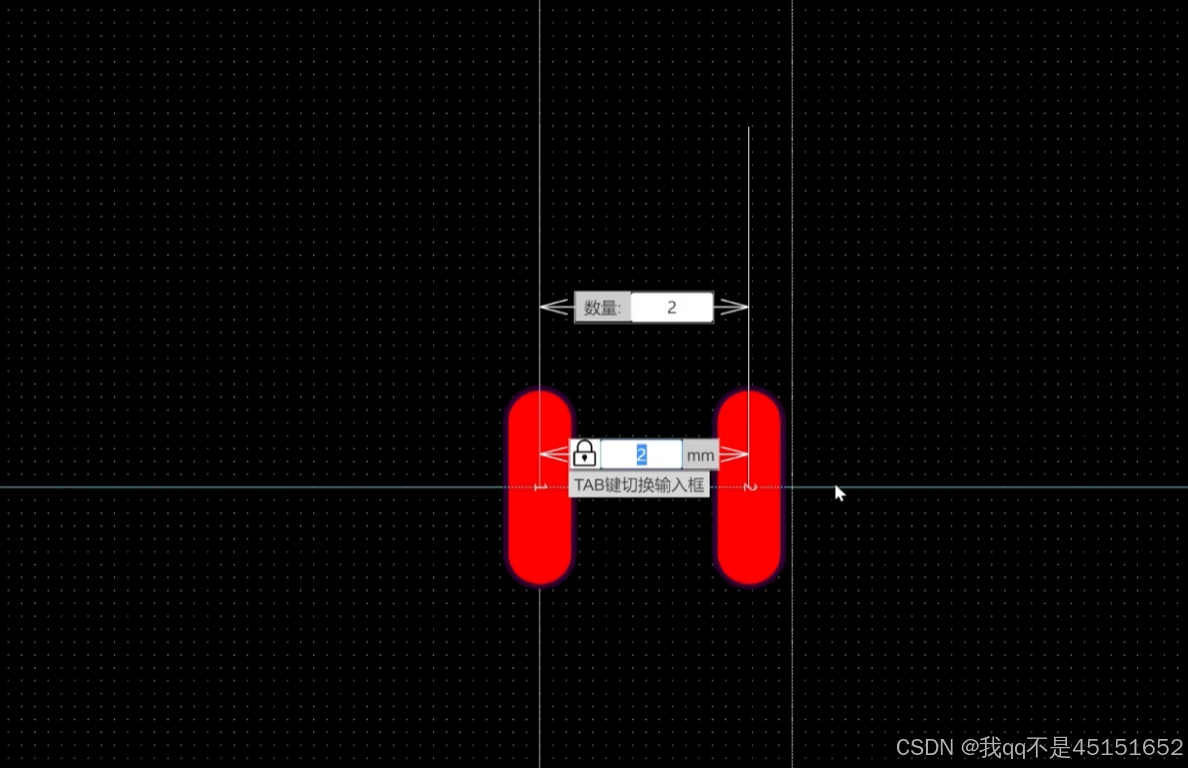

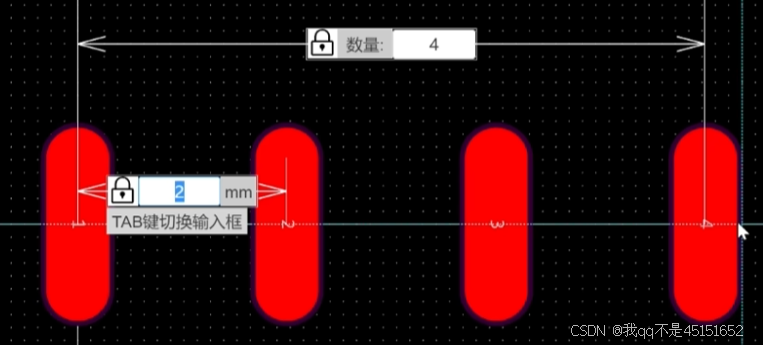

可以更改数量和间距，按Tab键进行切换，对于8个引脚的芯片，先做4个引脚

然后复制：

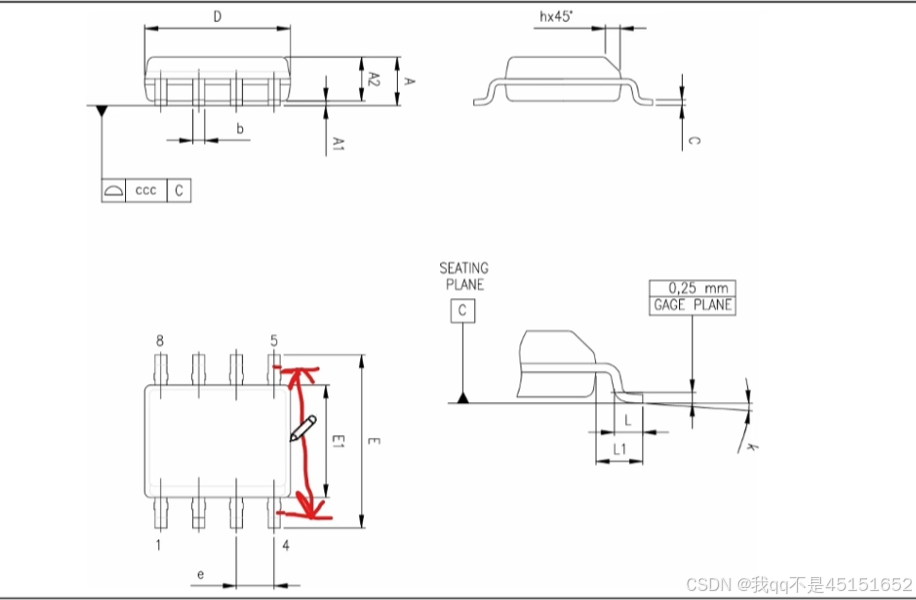

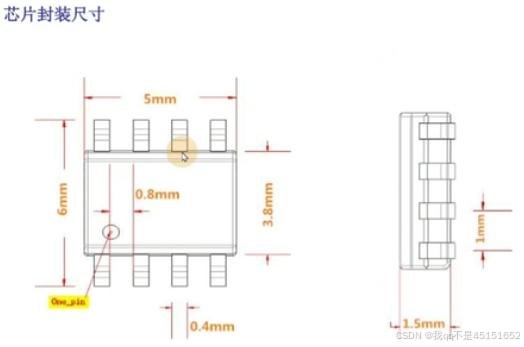

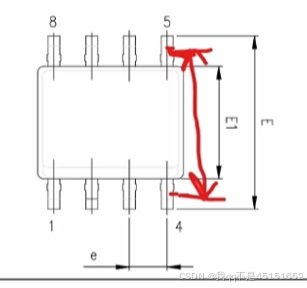

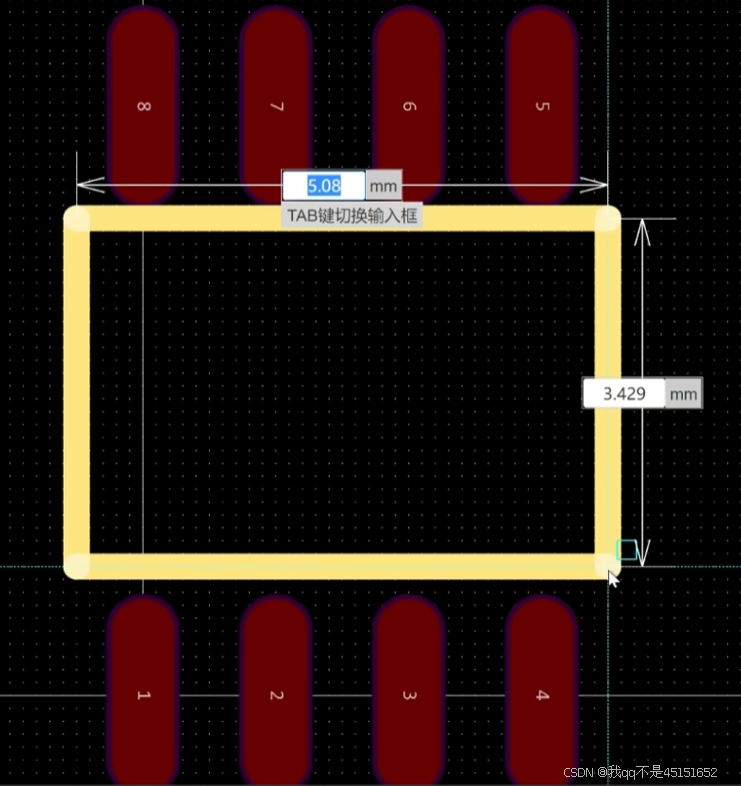

计算一下两边引脚之间的距离，E1+一个焊盘的高度

焊盘宽度是b，高度是L1

把上面第一个的纵坐标改成E1+L1

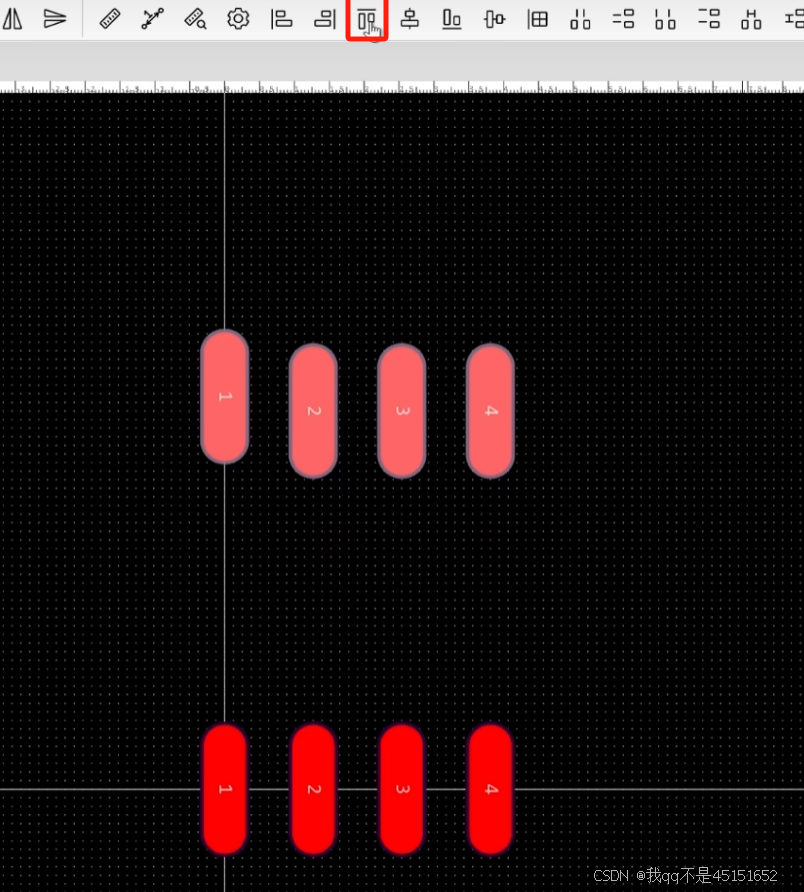

然后选中上面四个焊盘，进行顶端对齐

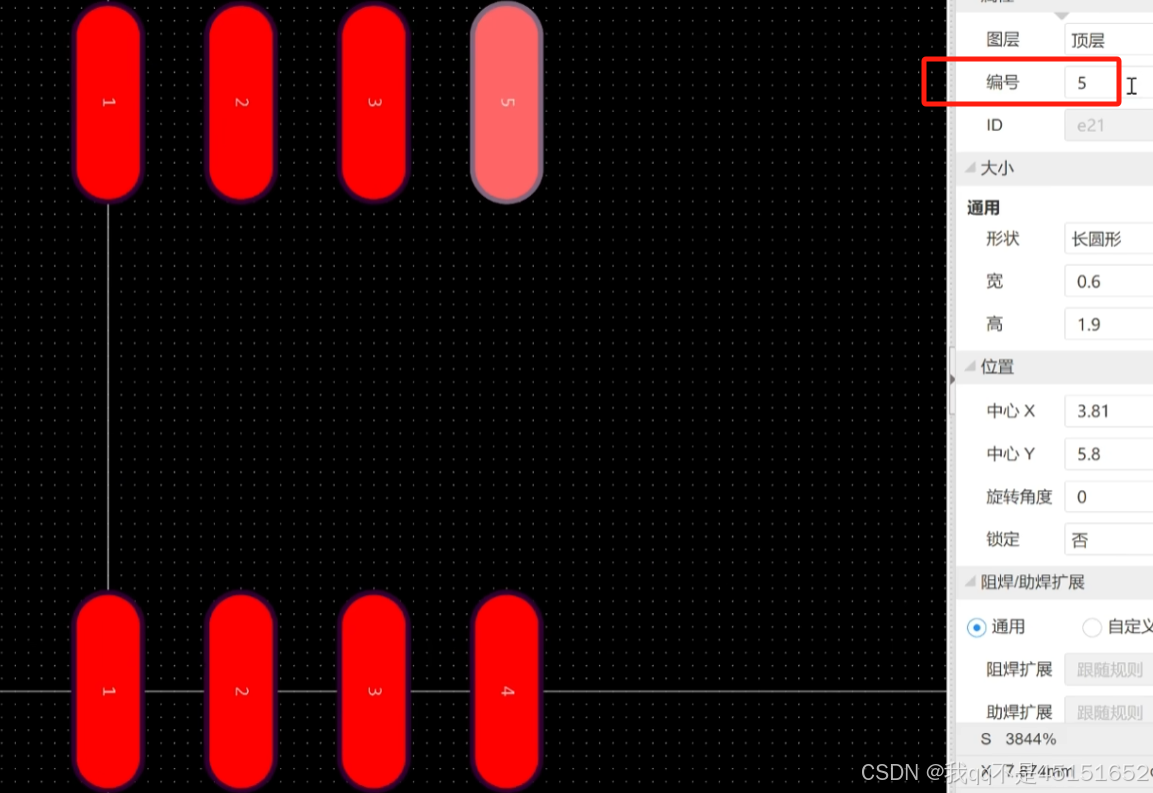

改一下引脚标号

(2) 芯片

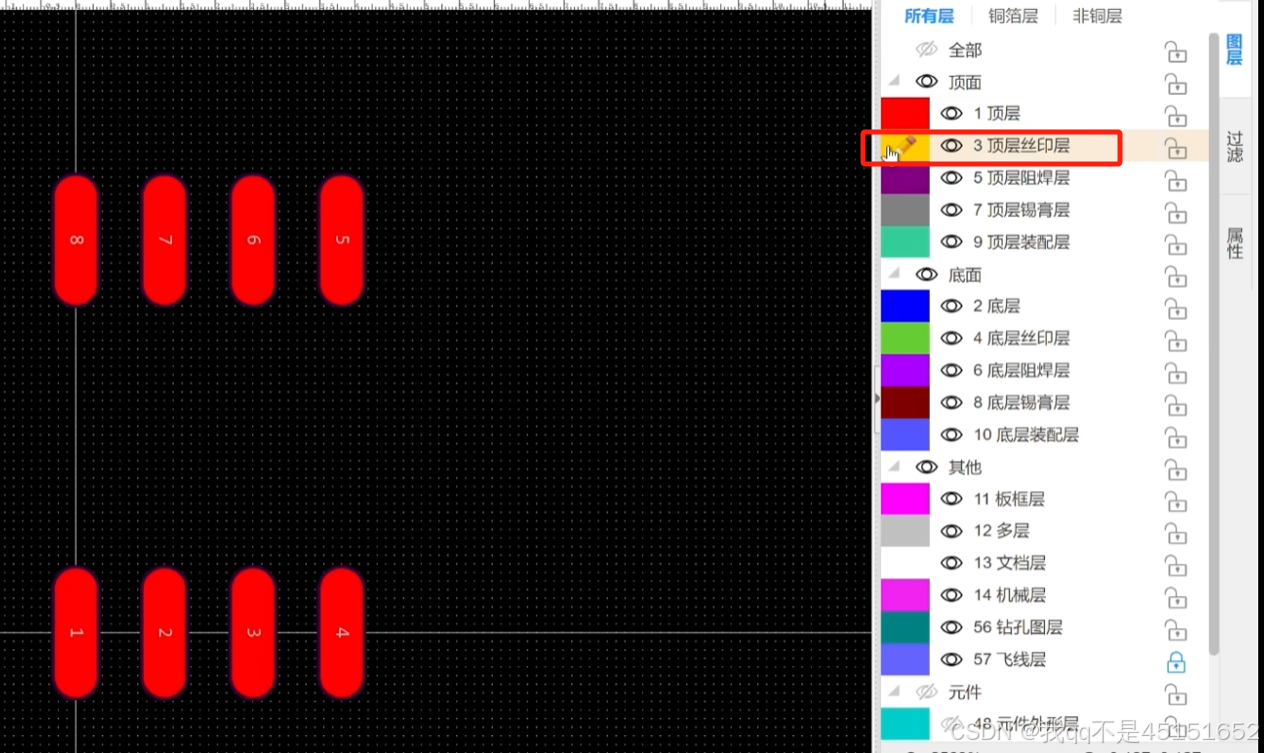

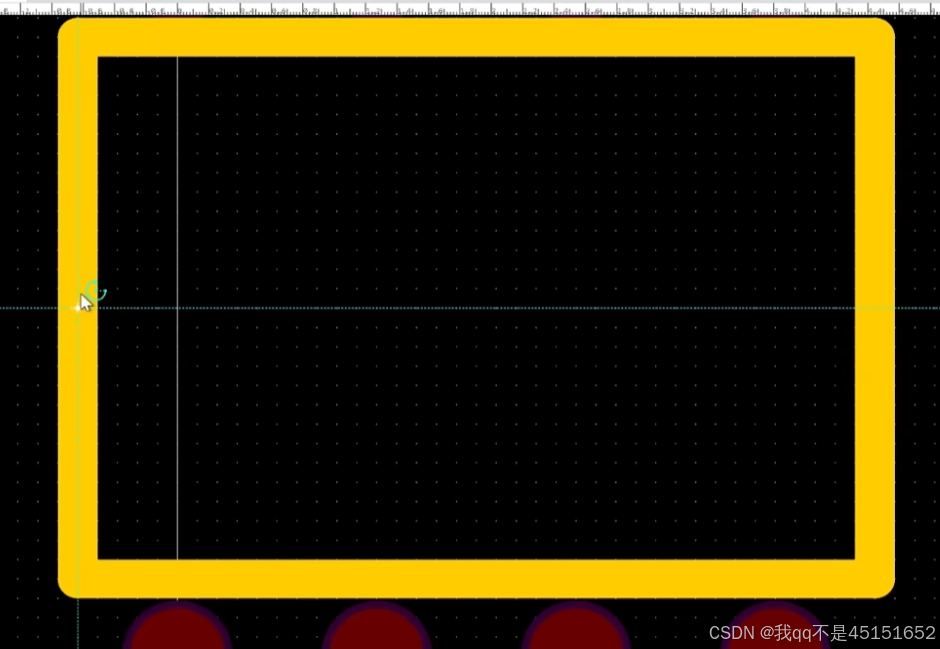

点击图层->顶层丝印层

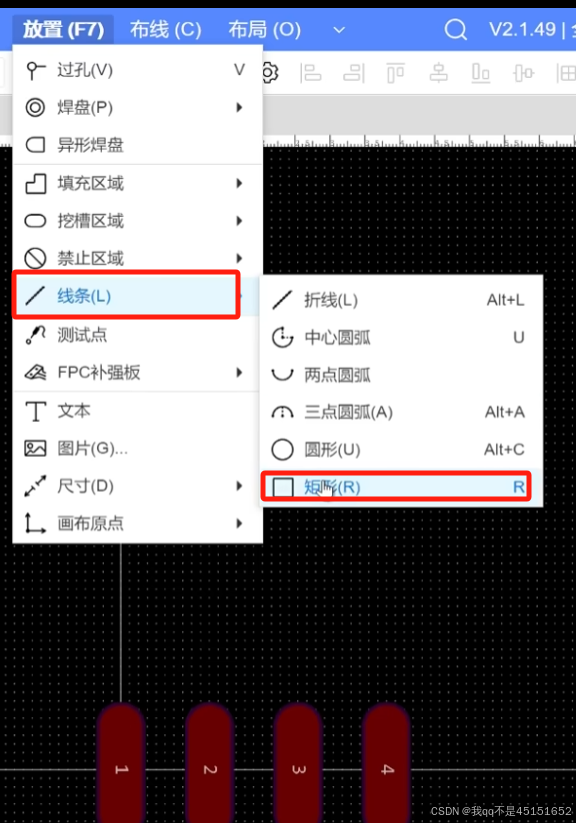

放置->线条->矩形

画出芯片所在位置

(3) 标记芯片方向

方法一：

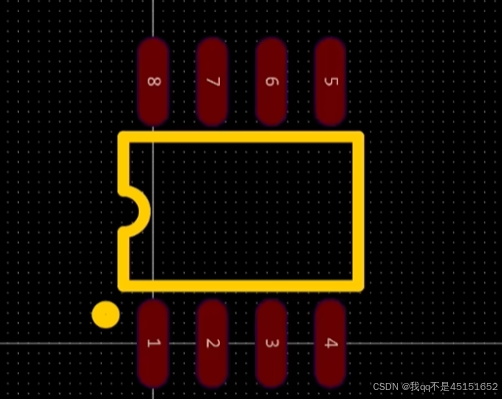

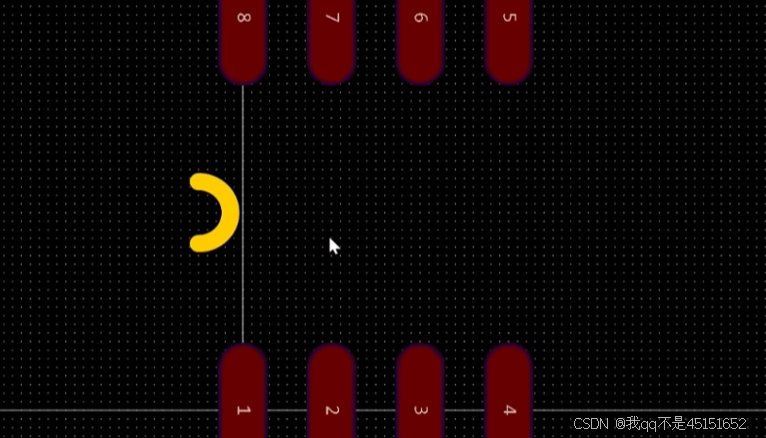

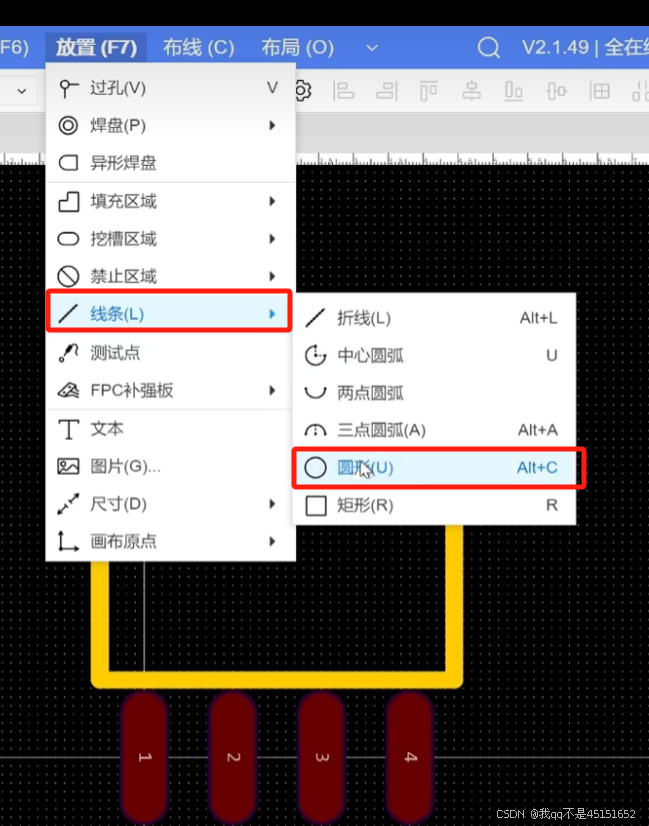

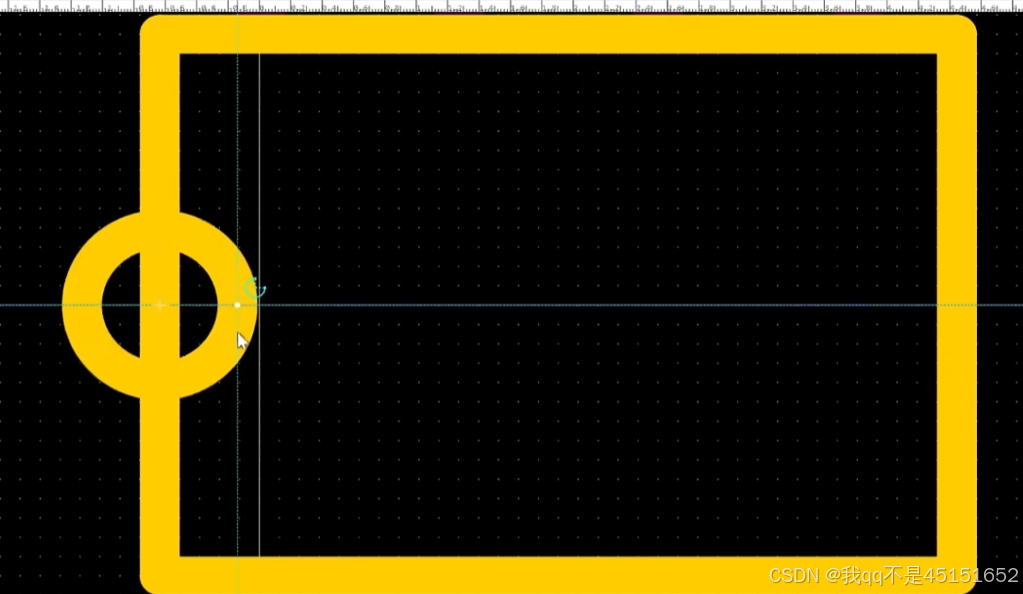

在1号引脚的上方放置一个小圆，表明这个芯片的方向是向左的

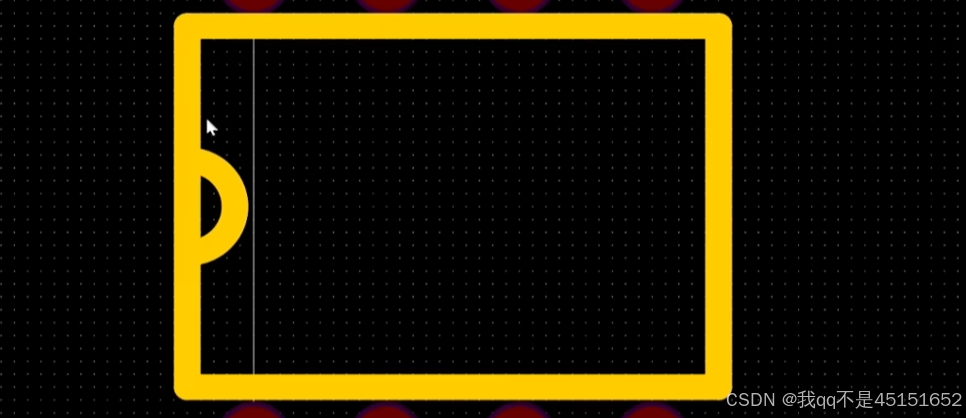

方法二：在芯片正方向上放置半圆，然后在1号引脚旁放置实心圆

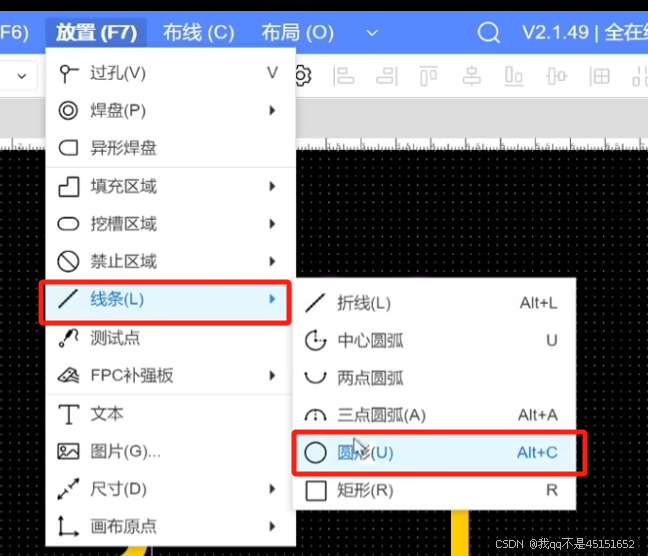

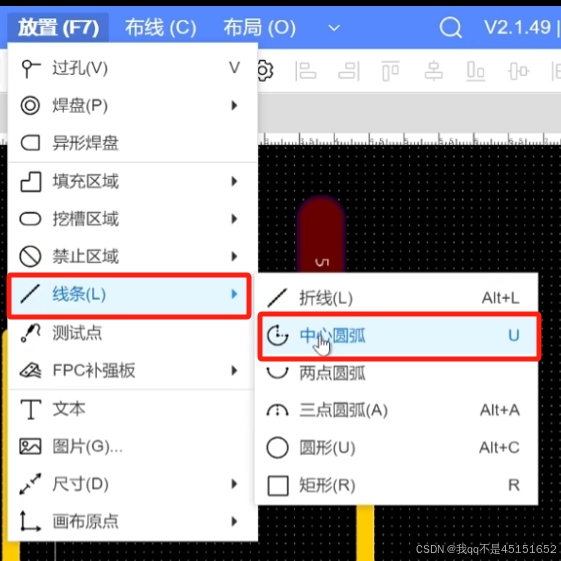

选择圆心：

选择半径：

绘制半圆：

矩形框删掉：

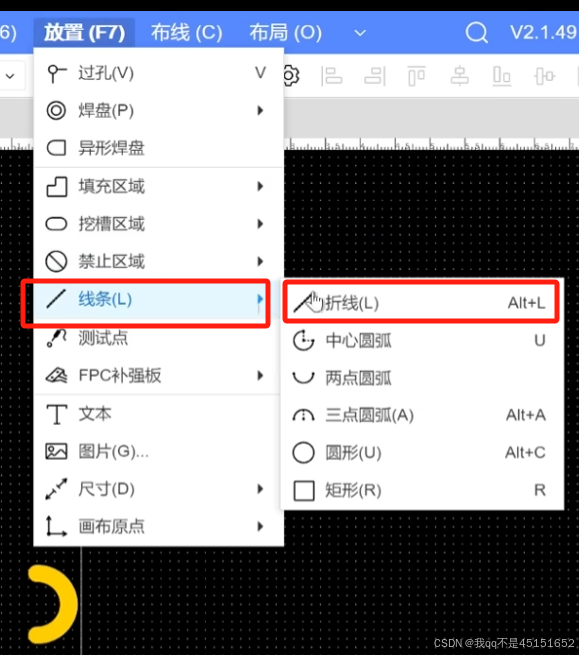

放置->线条->折线：

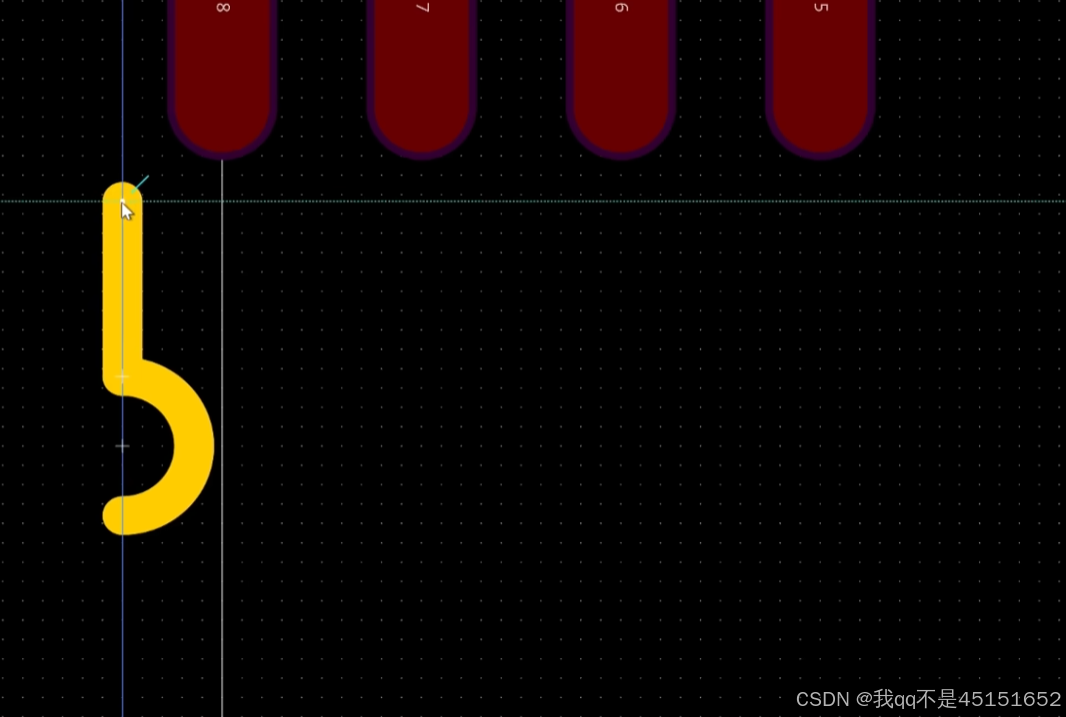

按照矩形框的形状画好，注意不要超出位置

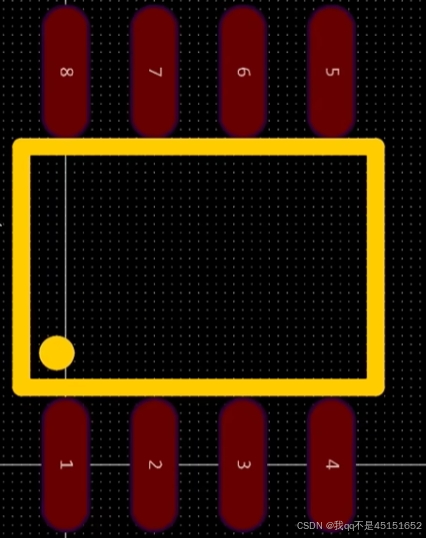

标明1号引脚的位置：

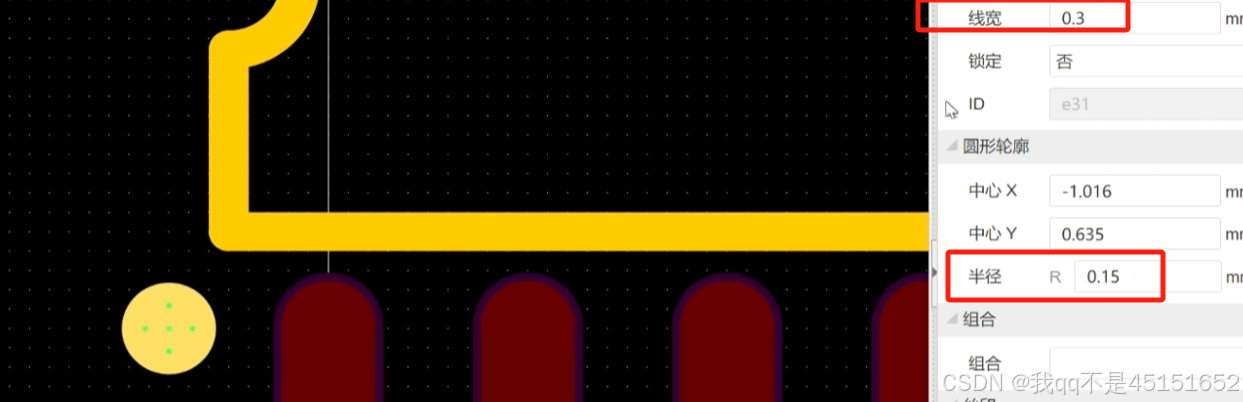

半径弄小一点，线宽调大一点，这样就是一个实心的圆了

到这一步，恭喜你，元件的封装就绘制成功啦！o(￣▽￣)ブ

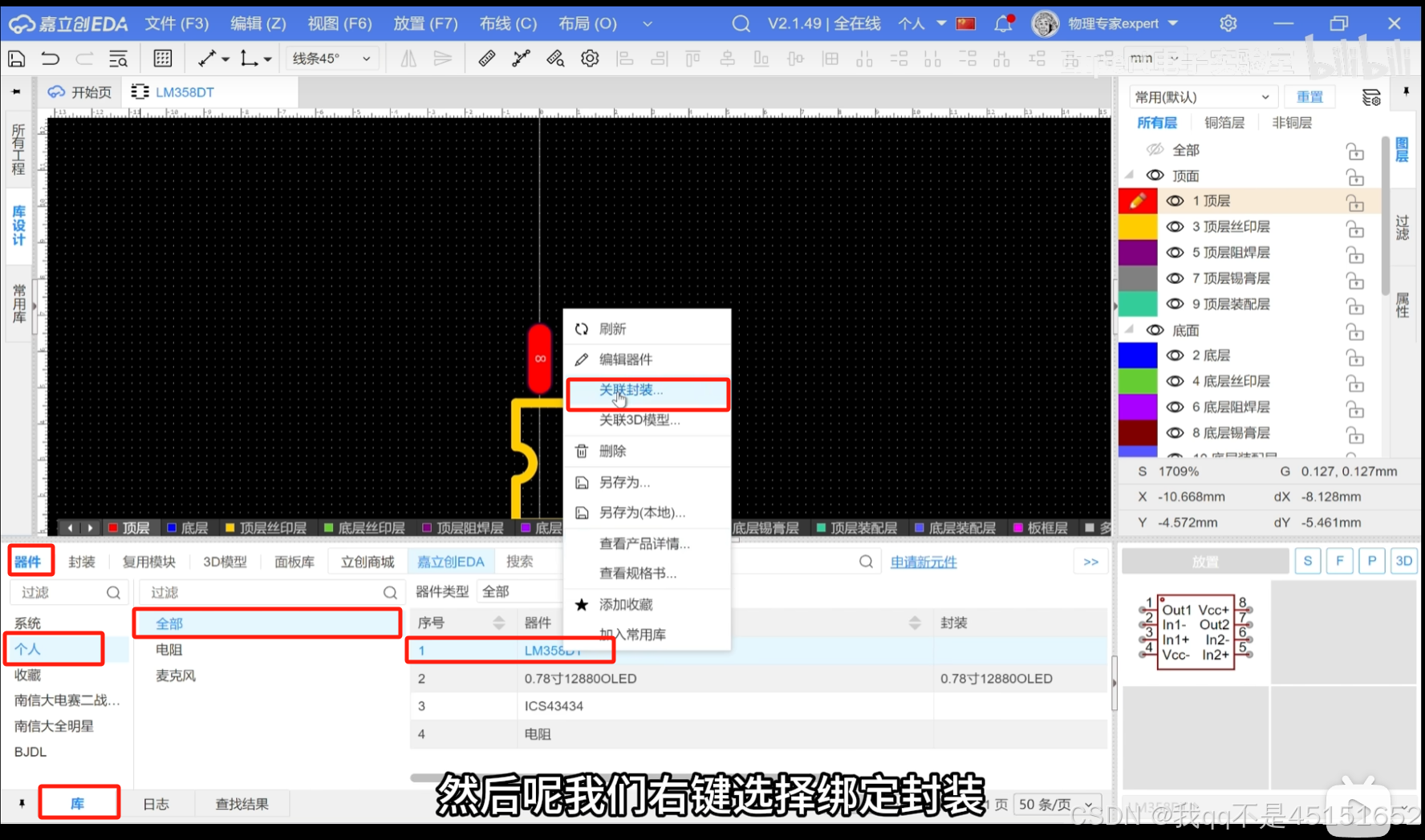

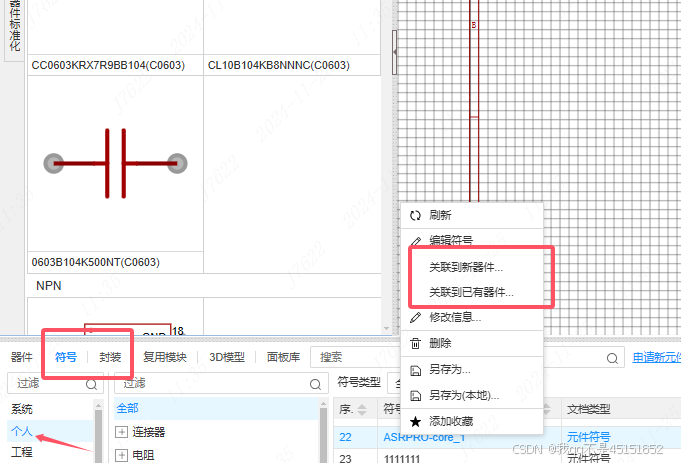

3. 将之前绘制的元件符号进行绑定

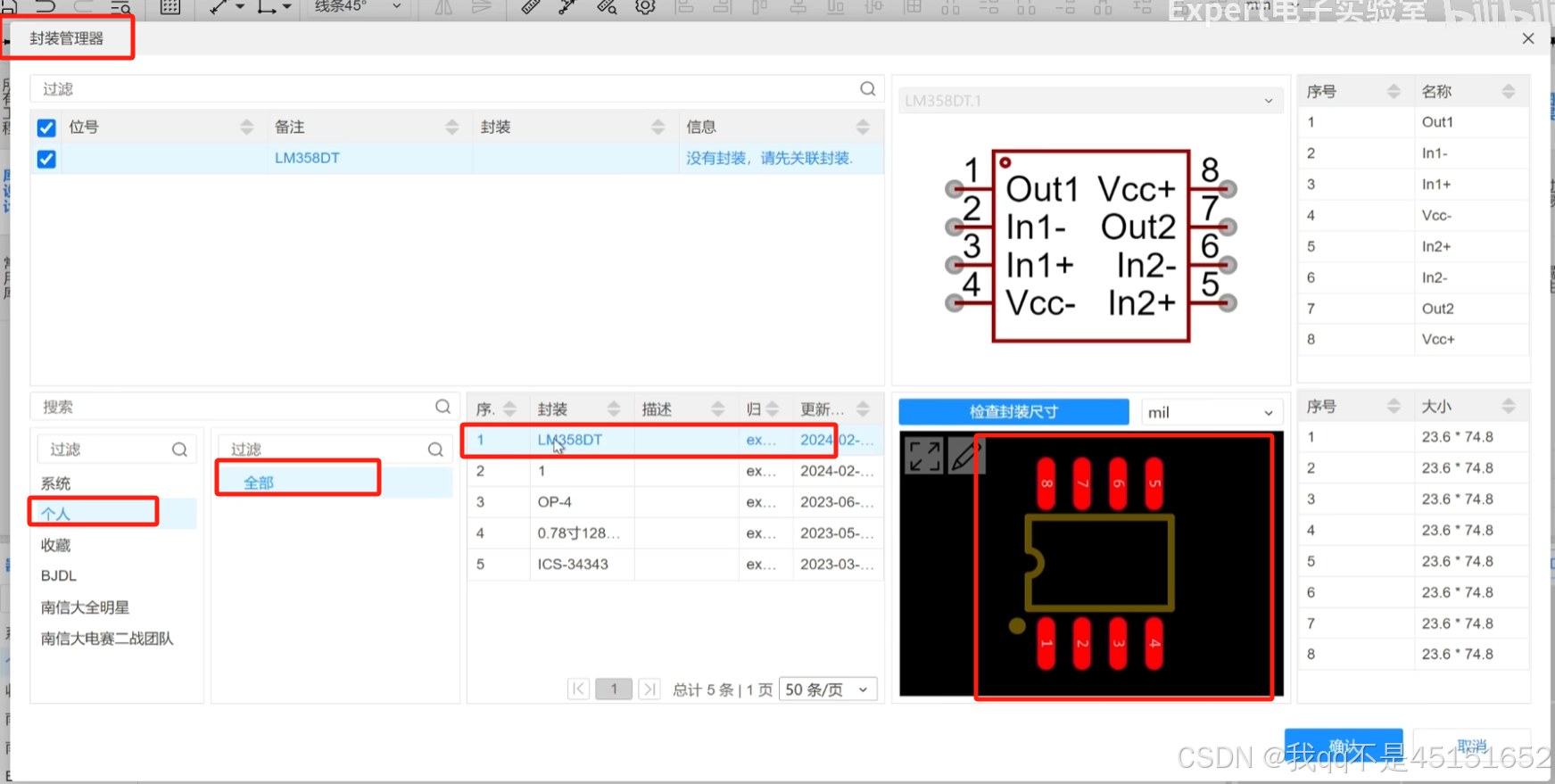

在弹出的界面选择自己画的对应的封装

绑定完成：

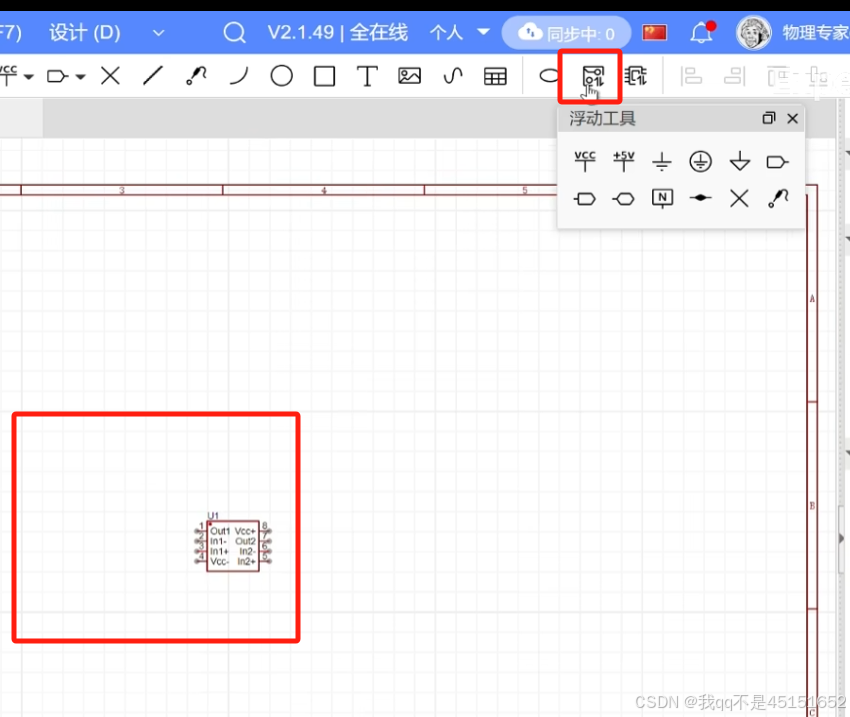

测试一下：将该元器件放置在原理图上

放置之后，点击右上角“更新原理图到PCB”的符号

出现了自己画的封装，那么你就成功自己绘制了一个元件以及它的封装啦！

如何解绑元件的封装？

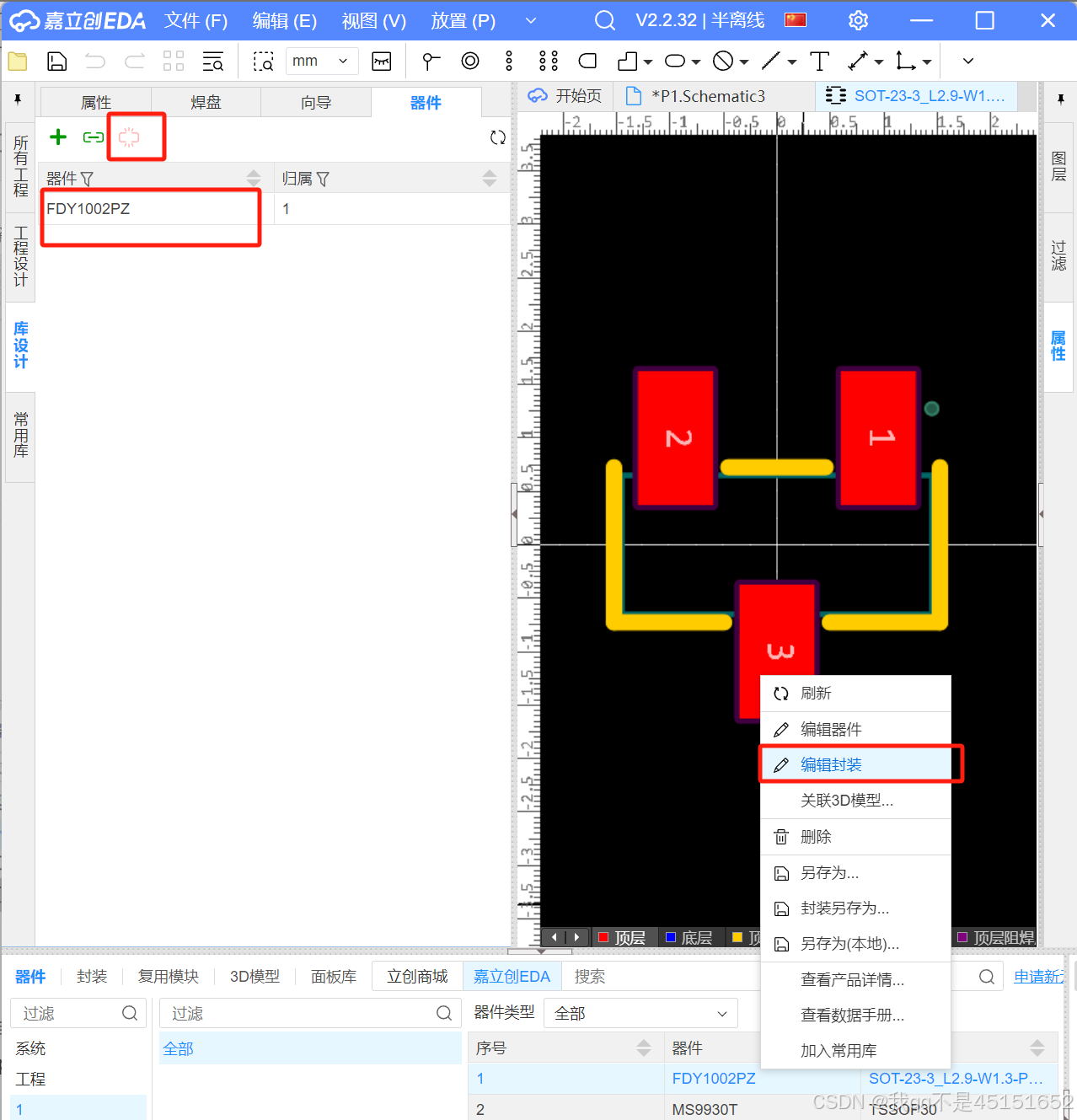

选中个人库里面自己画的元件，右键“编辑封装”，在库设计里面选中器件，点击下图用红框框住的“解绑”按键。那么你就可以解绑封装了！ φ(゜▽゜*)♪ 下课！
