在STM32上实现增量式PID算法

1. PID算法基本原理

PID算法是控制行业最经典、最简单、而又最能体现反馈控制思想的算法。对于一般的研发人员来说，设计和实现PID算法是完成自动控制系统的基本要求。这一算法虽然简单，但真正要实现好，却也需要下一定功夫。首先我们从PID算法最基本的原理开始分析和设计这一经典命题。

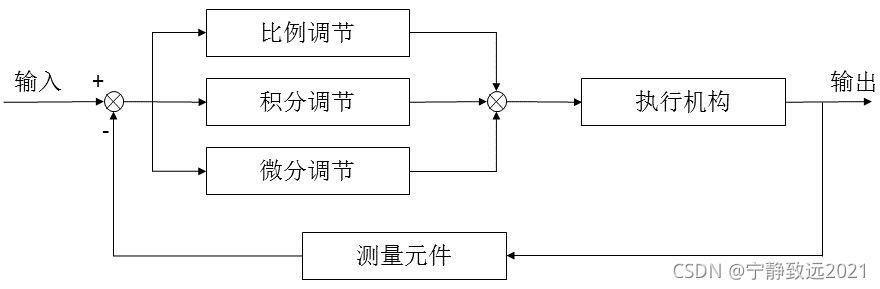

PID算法的执行流程是非常简单的，即利用反馈来检测偏差信号，并通过偏差信号来控制被控量。而控制器本身就是比例、积分、微分三个环节的加和。其功能框图如下：

根据上图我们考虑在某个特定的时刻t，此时输入量为rin(t)，输出量为rout(t)，于是偏差就可计算为err(t)=rin(t)-rout(t)。于是PID的基本控制规律就可以表示为如下公式：

其中Kp为比例带，TI为积分时间，TD为微分时间。PID控制的基本原理就是如此。

2. PID算法的离散化

上一节简单介绍了PID算法的基本原理，但要在计算机上实现就必须将其离散化，接下来我们就说一说PID算法的离散化问题。在实现离散化之前，我们需要对比例、积分、微分的特性做一个简单的说明。

比例就是用来对系统的偏差进行反应，所以只要存在偏差，比例就会起作用。积分主要是用来消除静差，所谓静差就是指系统稳定后输入输出之间依然存在的差值，而积分就是通过偏差的累计来抵消系统的静差。而微分则是对偏差的变化趋势做出反应，根据偏差的变化趋势实现超前调节，提高反应速度。

在实现离散前，我们假设系统采样周期为T。假设我们检查第K个采样周期，很显然系统进行第K次采样。此时的偏差可以表示为err(K)=rin(K)-rout(K)，那么积分就可以表示为：err(K)+ err(K+1)+┈┈，而微分就可以表示为：(err(K)- err(K-1))/T。于是我们可以将第K次采样时，PID算法的离线形式表示为：

这就是所谓的位置型PID算法的离散描述公式。我们知道还有一个增量型PID算法，那么接下来我们推到一下增量型PID算法的公式。上面的公式描述了第k个采样周期的结果，那么前一时刻也就是k-1个采样周期就不难表示为：

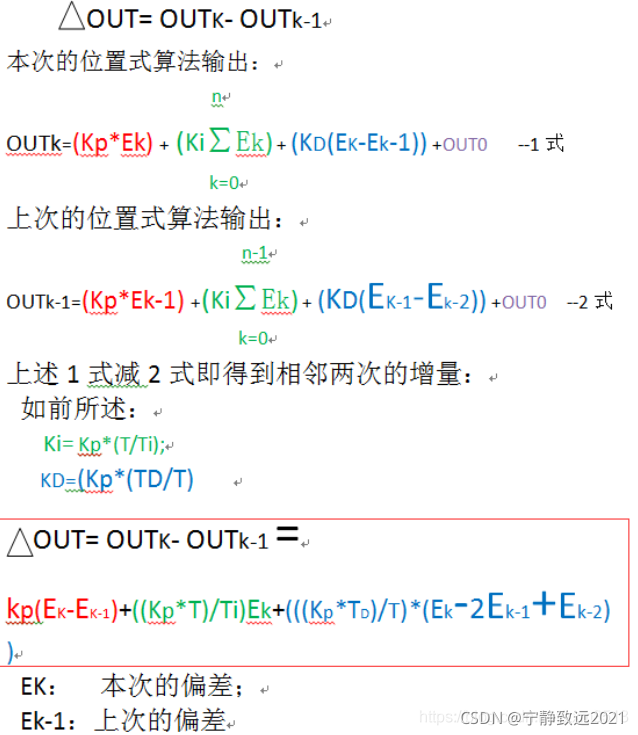

那么我们再来说第K个采样周期的增量，很显然就是U(k)-U(k-1)。于是我们用第k个采样周期公式减去第k-1个采样周期的公式，就得到了增量型PID算法的表示公式：

当然，增量型PID必须记得一点，就是在记住U(k)=U(k-1)+∆U(k)。

2.1 从上面图中我们可以得到定义

原文链接：https://blog.csdn.net/zxm8513/article/details/108361789

定义变量

用户设定值： SV

当前值（实际值）： PV

偏差： E = SV - PV

2.2 如果我们在一段时间内就从传感器读取一个值，那么我们就可以得到一个实际值的数据序列,，那么我们也会得到一个偏差值的序列

读取时间：　　t(1) t(2)　　　　------　　t(k-1) t(k)
读取到的值： X(1) X(2)　　　　------　　X(k-1)　　X(k)

偏差值： E(1) E(2)　　　　------　　E(k-1)　　E(k)

那么我们从偏差值中可以知道：　　
E(X) > 0 　　　说明未达标

E(X) = 0　　　 说明正好达标

E(X) < 0 说明超标

2.3 比例控制（P），作用：对偏差起到及时反映的作用,一旦产生偏差，控制器立即做出反映…

定义：
比例系数：Kp　　　　（根据系统进行调节）
比例输出：POUT　　= Kp * E(k)

POUT = Kp * E(k) + OUT0

OUT0说明：OUT0是防止E(K) = 0 时候比例控制不作用，所以添加个OUT0进去，OUT0可以根据系统定义大小

Kp说明：如果我们得到一个偏差之后，将偏差进行放大或者缩小来让控制器进行控制

2.4 积分控制（I），作用：消除静差…

从上面我们得到偏差序列：
偏差值： E(1) E(2)　　　　------　　E(k-1)　　E(k)

定义，历史偏差值之和：S(k) = E(1) + E(2) + … + E(k-1) + E(K)
定义，积分输出：　　　IOUT　= Kp * S(k) + OUT0

2.5 微分控制（D），作用：反映偏差信号的变化趋势…

从上面我们得到偏差序列：

偏差值： E(1) E(2)　　　　------　　E(k-1)　　E(k)
定义，偏差之差：D(k)　= E(k) - E(k-1)
定义，微分输出：DOUT = Kp * D(k) + OUT0

2.6 那么我们从上面就能得出PID的控制算法

PIDOUT = POUT + IOUT + DOUT = （Kp * E(k) + OUT0） + （Kp * S(k) + OUT0） + （Kp * D(k) +OUT0）
　　　　　　　= Kp * （E(k) + S(k) + D(k)）　+ OUT0

OUT0防止PIDOUT = 0 时候算法还有输出，防止失去控控制
比例（P）：考虑当前
积分（I）：考虑历史
微分（D）：考虑未来

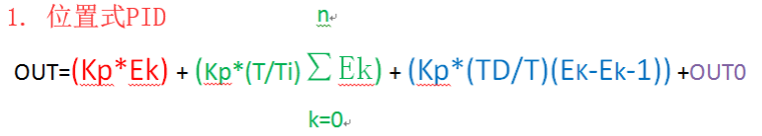

2.7 数字PID的公式

2.8 我们将上面的增量式PID公式通过C语言写出来

#ifndef _pid_
#define _pid_
#include "stm32f10x_conf.h"
#define     MODEL_P         1
#define     MODEL_PI         2
#define     MODEL_PID     3

typedef struct
{
    u8 choose_model;    //使用哪个模式调节

    float curr;              //当前值
    float set;               //设定值


    float En;                    //当前时刻
    float En_1;                //前一时刻
    float En_2;                //前二时刻

    float Kp;               //比例系数
    float T;                     //采样周期---控制周期，每隔T控制器输出一次PID运算结果
    u16   Tdata;            //判断PID周期到没到
    float Ti;               //积分时间常数
    float Td;               //微分时间常数

    float Dout;                //增量PID计算本次应该输出的增量值--本次计算的结果
    float OUT0;                //一个维持的输出，防止失控

    short currpwm;      //当前的pwm宽度
    u16 pwmcycle;       //pwm周期

}PID;


extern u8 STATUS;
extern PID pid;
void PIDParament_Init(void);  /*增量式PID初始化*/
void pid_calc(void);                  /*pid计算 并输出*/

#endif

#include "pid.h"
#include "PWM_Config.h"
#include "USART_Config.h"   //USART设置

PID pid;

void PIDParament_Init()  //
{
    pid.choose_model = MODEL_PID;
    pid.T=330;                //采样周期，定时器使用1ms，则最小执行PID的周期为330ms

    pid.set =280;            //用户设定值
    pid.Kp=0.5;                //比例系数
    pid.Ti=40;                //微分系数常数
    pid.Td=10;                //积分时间常数
    pid.OUT0=0;                //一个维持的输出

    pid.pwmcycle = 330;    //PWM的周期
}


void pid_calc()  //pid??
{
  float dk1;float dk2;
  float t1,t2,t3;

    if(pid.Tdata < (pid.T))  //最小计算周期未到
     {
            return ;
     }
    pid.Tdata = 0;

    pid.En=pid.set-pid.curr;  //本次误差
    dk1=pid.En-pid.En_1;   //本次偏差与上次偏差之差
    dk2=pid.En-2*pid.En_1+pid.En_2;

    t1=pid.Kp*dk1;                            //比例

    t2=(pid.Kp*pid.T)/pid.Ti;      //积分
    t2=t2*pid.En;

    t3=(pid.Kp*pid.Td)/pid.T;        //微分
    t3=t3*dk2;

    switch(pid.choose_model)
     {
         case MODEL_P:     pid.Dout= t1;                    printf("使用P运算\r\n") ;
             break;

         case MODEL_PI:  pid.Dout= t1+t2;                printf("使用PI运算\r\n") ;
             break;

         case MODEL_PID: pid.Dout= t1+t2+t3;        printf("使用PID运算\r\n") ;
             break;
     }

    pid.currpwm+=pid.Dout;  //本次应该输出的PWM
    printf("PID算得的OUT:\t%d\r\n",(int)pid.currpwm) ;

    /*判断算出的数是否符合控制要求*/
    if(pid.currpwm>pid.pwmcycle)            //算出的值取值，肯定是在0-pid.pwmcycle之间，不然的话PWM怎么输出
    {
      pid.currpwm=pid.pwmcycle;
    }
    if(pid.currpwm<0)
    {
     pid.currpwm=0;
    }

    printf("实际输出使用的OUT:\t%d\r\n",(int)pid.currpwm) ;
    pid.En_2=pid.En_1;
    pid.En_1=pid.En;


    Turn_Angle(pid.currpwm);                //输出PWM



}

上面我们贴出来位置式PID算法和增量式PID算法的核心部分了，但是上面的理论上可以直接移植，添加一些还没有定义的变量就好了，下面是具体的演示工程。

2.9 PID算法整定

（一）首先在使用PID算法之前先进行基础的设置

1. PWM正脉冲控制输出开

2. 传感器曲线随着PWM占空比越大而越大

3. 传感器在环境下情况下最低数据 ，和最高数据。 设定值不能超过这两个范围

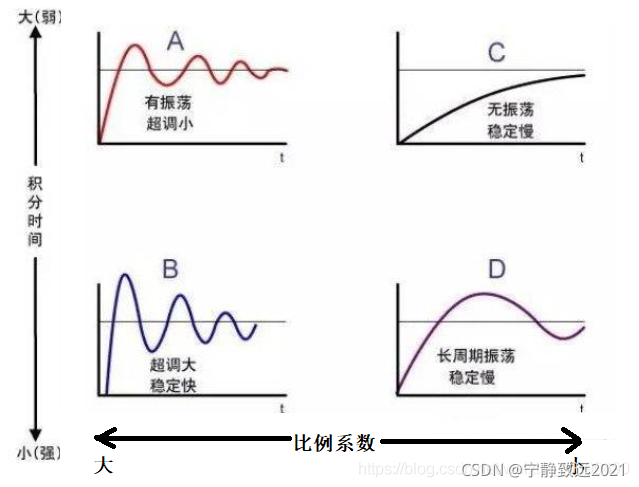

（二）凑试法的基本方法是:对参数实行先比例，后积分，再微分的整定步踩具体步骤如下:

1)首先先只整定比例部分。将比例系数Kp由小变大，观察系统响应的变化情况，直到得到反应快、超调小的响应曲线。如果系统没有静差或静差小到允许的范围内，那么只需要比例控制器即可满足要求。

2)整定积分时间常数。在比例控制下系统的静差不满足设计要求时，则需要采用积分环节来消除静差。整定时，首先置积分时间Ti为一较大值，并将经第一步整定很到的比例系数略为缩小(如缩小为原值的4/5)，观察系统响应的情况，然后根据观察的情况来减小积分时间常数，同时比例系数也可能缩小，使系统消除静差的同时能够获得良好的动态性值在此过程中，在此过程可根据响应曲线的好坏反复改变比例系数与积分时间常数，以期得到满意的控制过程与整定参数。

3)整定微分时间常数。若使用比例积分控制器消除了静差，但动态过程经反复调胜仍不能满意(主要是响应速度达不到要求)，则可加人微分环节，构成PID控制器。整定时先置.较小的微分时间常数，同时比例系数略微减小、 积分时间常数略微增大，观察系统师应的情况。然后加大微分时间常数，比例系数、积分时间常数相应调整，反复调整，直到得满意的控制过程和整定参数。

（三）总结试凑法

1. 比例系数有小到大，然后找出超调小的Kp
2. 积分时间常数Ti由大变小，适当调整Kp
3. 微分时间常数Td由小变大，适当调整Ti和Kp

（四）实验总结

1. KP设定，最初使用1，假如控制之后实际值比设定值小不够，那就增大。反之就减少。

2. TI设定，数据先很大。看效果

1）. 如果TI加进去之后数据很久才变化到目标值就逐渐减小。如果TI减少到执行几次都是比设定值大的时候那就逐渐增大

2）. 如果刚加进去变化很快，并且超调很高，就增大来调节

3. 积分就看情况调节

（五）增量式PID控制与位置式PID控制比较，有如下优点:

1)由式增量式PID控制与位置式PID可见，增量式PID控制算式只需要现时刻以及前两个时刻的偏差采样值,计算量和存储量都小，且计算的是增量，当存在计算误差或精度不足时，对控制量计算的影响较小。而位置式PID控制算式每次计算均与整个过去的状态有关，需要过去所有的偏差采样值参与累积计算，容易产生较大的积累误差，存储量和计算量较大。

2)增量式PID控制容易实现无扰动切换。增量式PID控制算法是对前一一时刻控制量的增量式变化，对执行机构的冲击小。位置式PID控制算法则是对前一稳定运行点控制量的绝对大小的变化，变化大，对执行机构容易产生冲击。

3)增量式PID控制本质上具有更好的抗干扰能力。若某个时刻采样值受到干扰，对于位置式PID控制，这个干扰会一直影响系统的整个运行过程;而增量式PID控制算式只需要现时刻以及前两个时刻的偏差采样值，干扰最多影响3个采样时间，其他时间不受该干扰的影响。

4)位置式PID控制比增量式PID控制更容易产生积分饱和。

3. PID控制器的基本实现

完成了离散化后，我们就可以来实现它了。已经用离散化的数据公式表示出来后，再进型计算机编程已经不是问题了。接下来我们就使用C语言针对增量型公式来具体实现。

（2）增量型PID的简单实现

增量型PID的实现就是以前面的增量型公式为基础。这一节我们只是完成最简单的实现，也就是将前面的离散增量型PID公式的计算机语言化。

4. 基本特点

前面讲述并且实现了PID控制器，包括位置型PID控制器和增量型PID控制器。界限来我们对这两种类型的控制器的特点作一个简单的描述。

位置型PID控制器的基本特点：

位置型PID控制的输出与整个过去的状态有关，用到了偏差的累加值，容易产生累积偏差。
位置型PID适用于执行机构不带积分部件的对象。
位置型的输出直接对应对象的输出，对系统的影响比较大。
增量型PID控制器的基本特点：

增量型PID算法不需要做累加，控制量增量的确定仅与最近几次偏差值有关，计算偏差的影响较小。
增量型PID算法得出的是控制量的增量，对系统的影响相对较小。
采用增量型PID算法易于实现手动到自动的无扰动切换。

5. PID 整定口诀

                参数整定找最佳， 从小到大顺序查。
                先是比例后积分， 最后再把微分加。
                曲线振荡很频繁， 比例度盘要放大。
                曲线漂浮绕大弯， 比例度盘往小扳。
                曲线偏离回复慢， 积分时间往下降。
                曲线波动周期长， 积分时间再加长。
                曲线振荡频率快， 先把微分降下来。
                动差大来波动慢， 微分时间应加长。
                理想曲线两个波， 前高后低四比一。
                一看二调多分析， 调节质量不会低。
