Cadence软件报错ERROR(orcap 1772): Unable to descend part解决方法

Cadence软件报错ERROR(orcap 1772): Unable to descend part解决方法

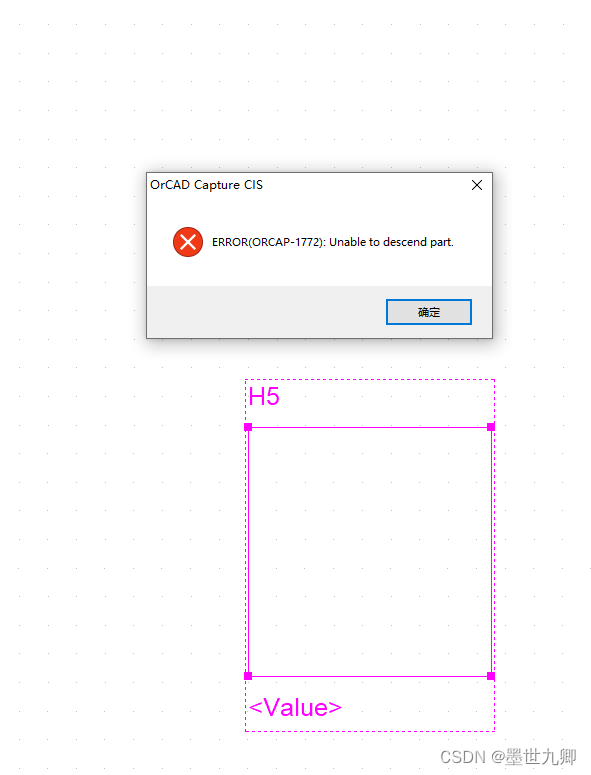

使用Cadence软件创建分层块时，双击分层块但并未跳转，且报错ERROR(orcap 1772): Unable to descend part。

出现这个错误是因为在放置分层快时属性未设置完全，导致无法跳转，修改方法是将属性设置完全或重新设置后再放置。
1.属性修改

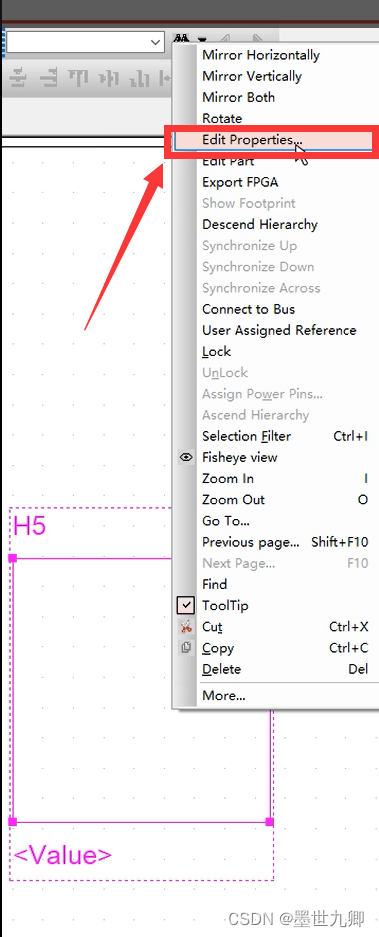

右击元器件，选择Edit Properties功能进入属性修改页面。

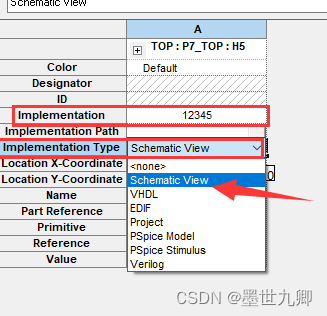

进入后将Implementation属性补充完整，并将Implementation Type属性修改为Schematic View选项

修改完成后保存回到页面，再次双击元器件，即可跳转编辑。

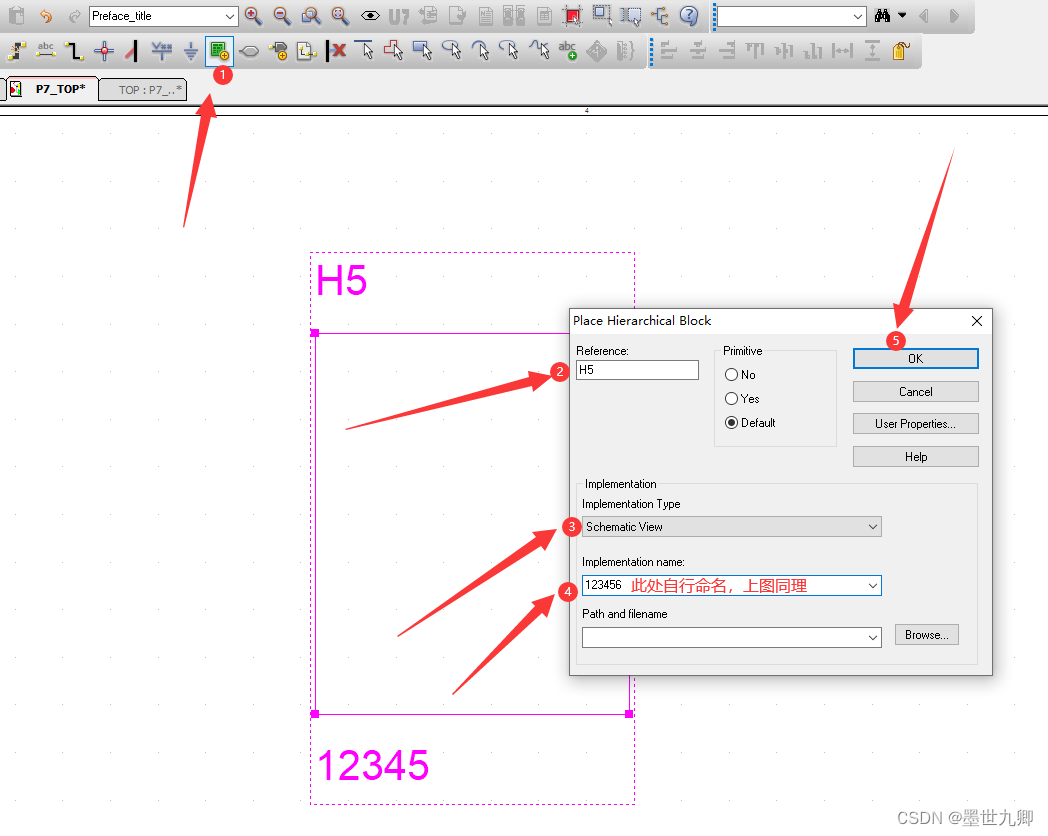

2.重新放置
依据步骤重新放置后不会提示ERROR(orcap 1772): Unable to descend part错误！
