Arduino之个人健康助理——简易智能药盒系列2

OLED显示

1.所需硬件

脉搏传感器

OLED模块

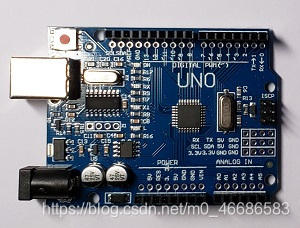

Arduino主板

2.连接方式

脉搏传感器与主板连接
s — A0
+— 5V
-— GND

OLED模块与主板连接
GND—GND
VCC—3.3V或5V
SCL—A5
SDA—A4

3.基本思路

脉搏传感器原理

首先，需要简要了解一下脉搏传感器大致原理。
脉搏传感器能把脉搏跳动压力转化为电信号输出（以电压形式）。基于这种原理，就可以利用电压值的变化计算脉搏跳动数。

计算脉搏数的思路

如图，跳离直线y=v0的点A1,A2,A3可表示为脉搏跳动的点（脉搏跳动，输出电压增大），而直线y=v0上的其余点则为脉搏平静时的点。如果可以获得每次跳动时的时刻点t1,t2,t3，从而求得Δt，就可利用 跳动次数=总时间/时间间隔 的公式求得每段Δt上的平均脉搏数。

绘制心率图的思路

因为脉搏的跳动导致电压的变化，于是就可以利用电压的变化来绘制折线图（先绘点，再连线）。将某一点的电压值以一定比例缩放为合适的值，作为该点的纵坐标，对应该点的横坐标（横坐标对应时刻点）。随着时间变化，点的横坐标向前推移，纵坐标随之变化。此时再将点与点之间连上直线，即可绘制出心率折线图。

4.代码

声明

#include <Adafruit_SSD1306.h>   //调用一个库文件

#define OLED_Address 0x3C     //用OLED_Address取代0x3C
                             //0x3C——16进制数（通讯地址）
#define UpperThreshold 550   //用UpperThreshold取代550
#define LowerThreshold 500   //用LowerThreshold取代500
//UpperThreshold,LowerThreshold为引脚输出模拟电压值的阈值
Adafruit_SSD1306 oled;      //定义变量名为oled

定义变量

//定义变量
int x=0;
