车规级自主可控ZZKK的400A量程，5KV隔离耐压，超低内阻，过流检测的高性能电流传感器芯片CC6926介绍

大量程单体芯片级电流传感器CC6926，具有峰值400A量测能力，高达5KV隔离耐压，750V加强隔离工作电压，超低阻抗铜排，设置过流检测保护报警功能。该产品能够有效的测量直流或交流电流，并具有精度高、出色的线性度和温度稳定性的优点，广泛应用于汽车电子、光伏、工业控制、新能源及通信类设备领域。

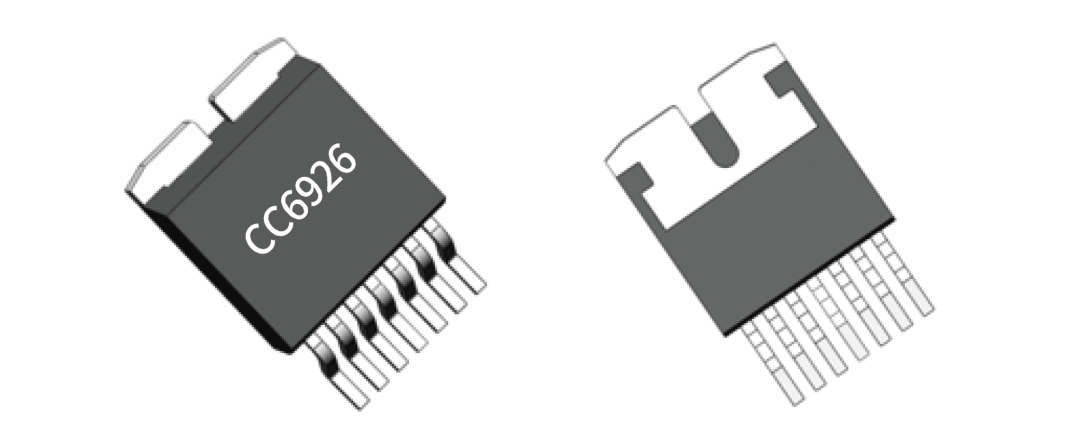

  ▲  TO263-7 封装  ▲

车规级产品为-Q1系列，符合 AEC-Q100 grade 1 标准

CC6926应用场景

汽车领域：直流充电桩、充电枪、PDU、BMS等

光伏领域：组串式逆变器，微型逆变器，储能逆变等

工业自动化：工业变频器，通信电源等

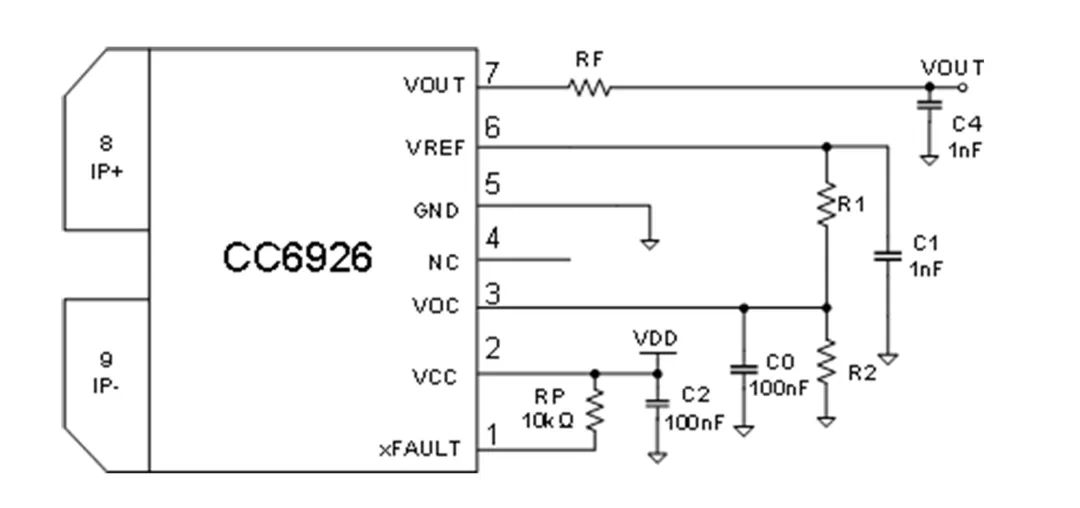

  ▲  典型应用框图  ▲

概述

CC6926 是一款高性能霍尔效应电流传感器， 能够更有效的测量直流或交流电流， 并具有精度高、 线性度和温度稳定性好的优点， 广泛应用于工业、 消费类及通信类设备。

CC6926 内部集成了一颗高精度、 低噪声的线性霍尔电路和一根超低阻抗的主电流导线。 30uΩ的超低阻抗导线可最大限度的减少功率损耗和热散耗。 内部固有绝缘在输入电流路径与副边电路之间提供了5000VRMS(AC)绝缘耐压。 传感器采用线性霍尔传感器温度补偿技术，具有较高的温度稳定特性。

CC6926 内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响； 集成的动态失调消除电路使芯片的灵敏度不受外界压力和芯片封装应力的影响。

CC6926 设计了开漏输出的快速故障监控功能， 非常适用于过流故障检测。 参考电压(VREF)允许进行差分测量以及设置过电流故障阈值的设备参考电压(VOC)。

CC6926 采用 TO263-7 封装， 工作温度范围为-40 至+125°C， 符合 RoHS 相关规定要求。

CC6926产品特性

🔹基准具有内置VREF输出、外部VREF输入两种模式：

• 内置VREF输出模式时，VOE可编程至＜5mV

• 外部VREF输入模式时，VOUT静态输出电压和其保持一致

🔹 测量范围宽，50-400A，多种量程可选

🔹 过流点VOC用户自设定，具有低延迟错误报警输出xFAULT

🔹 低噪声，单端模拟输出

🔹  低损耗，导线电阻30uΩ

🔹 带宽高，可达250kHz，阶跃响应时间1.2us

🔹 常温误差1%，灵敏度温漂范围±2.5%

🔹 温度稳定性好，采用霍尔信号放大电路和温度补偿电路

🔹 差分霍尔结构，抗外部磁干扰能力强

🔹 抗机械应力强，磁参数不会因为受外界压力而偏移

🔹 固定/随动灵敏度可选

🔹 ESD (HBM) 4kV，ESD(CDM) 1kV，LU 200mA

1、低导通内阻，实测值为30uΩ

2、可检测电流量程范围大，承受浪涌电流风险

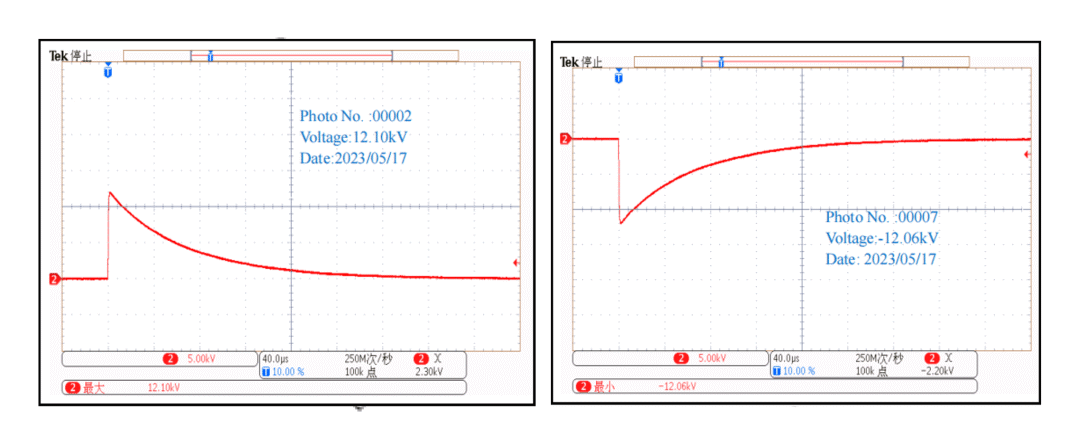

  ▲  抗冲击耐压能力：12KV  ▲

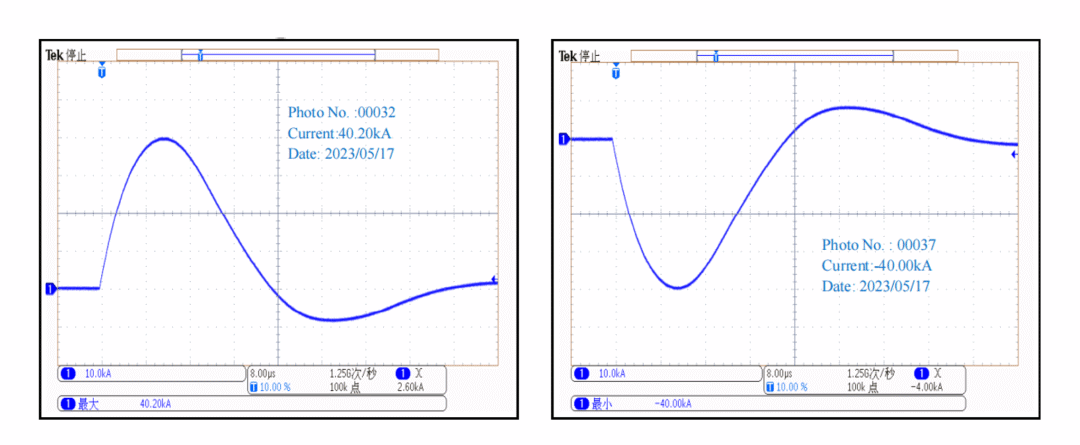

  ▲  抗浪涌电流能力：40KA  ▲

3、得益于较低原边电阻，芯片具有良好的温升表现，相同测试条件下，温升比竞品有明显优势

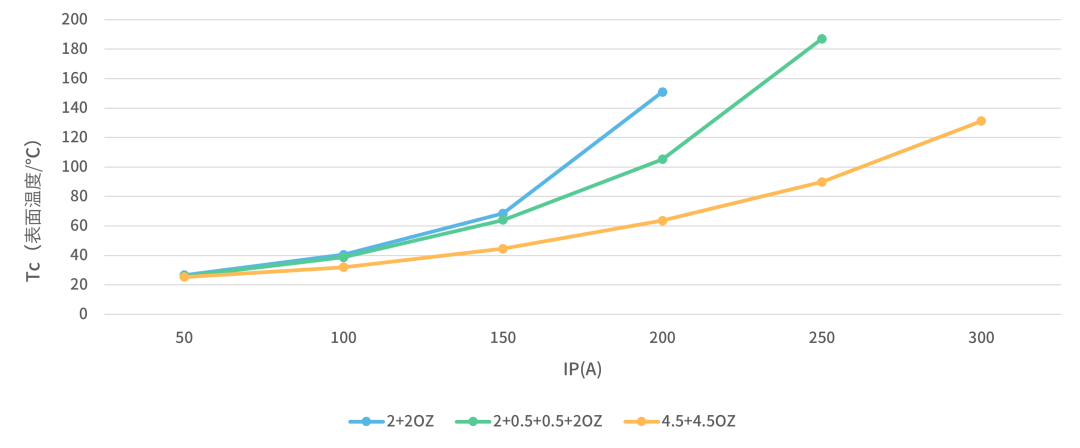

 ▲  不同铜厚下的常温持续通流温升 ▲

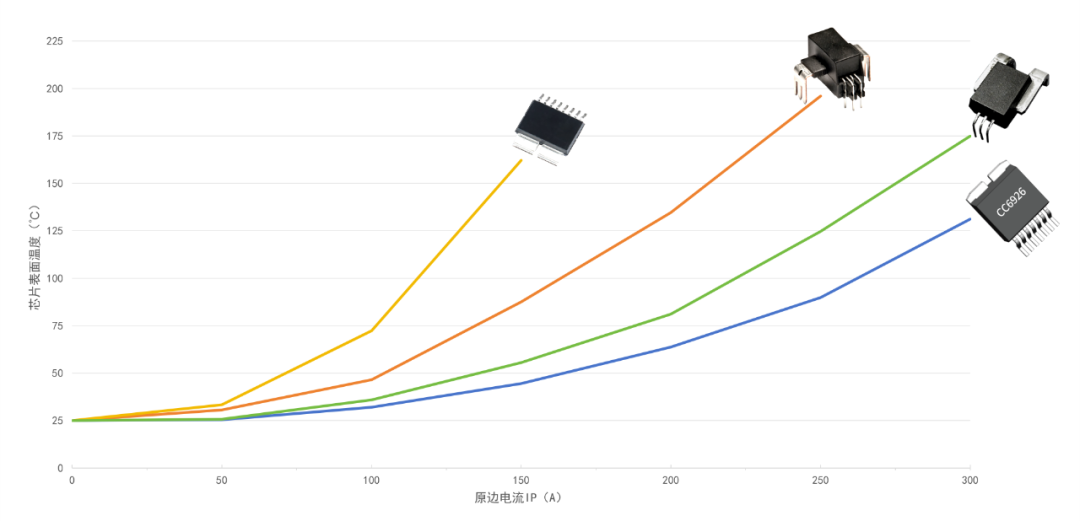

  ▲ 竞品温升测试对比 ( 测试板铜厚4.5OZ ) ▲

4、CC6926采用芯进专利的温度补偿技术，温漂低，灵敏度温漂范围±2.5%

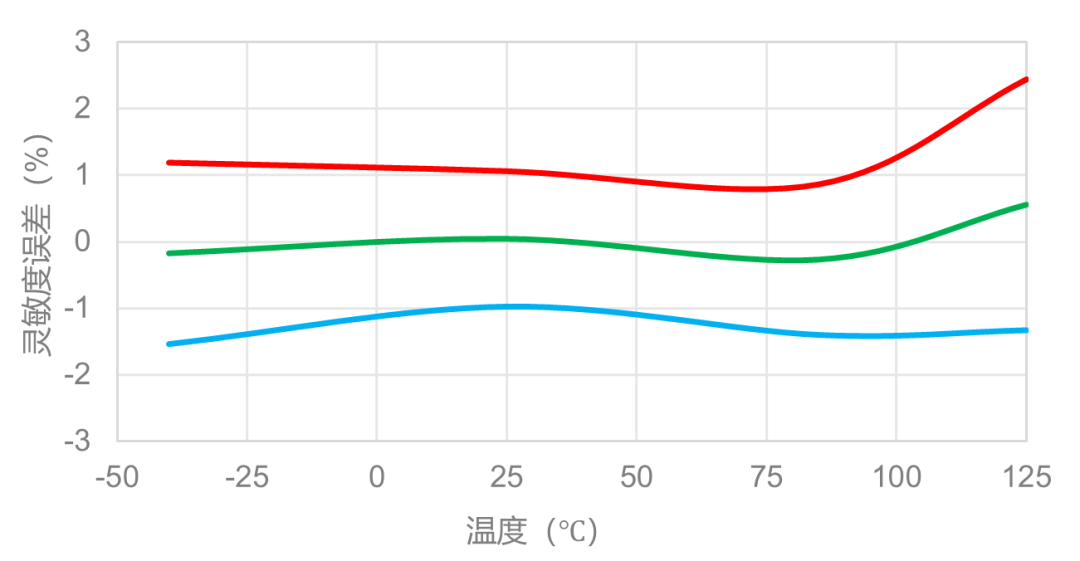

  ▲  灵敏度温漂  ▲

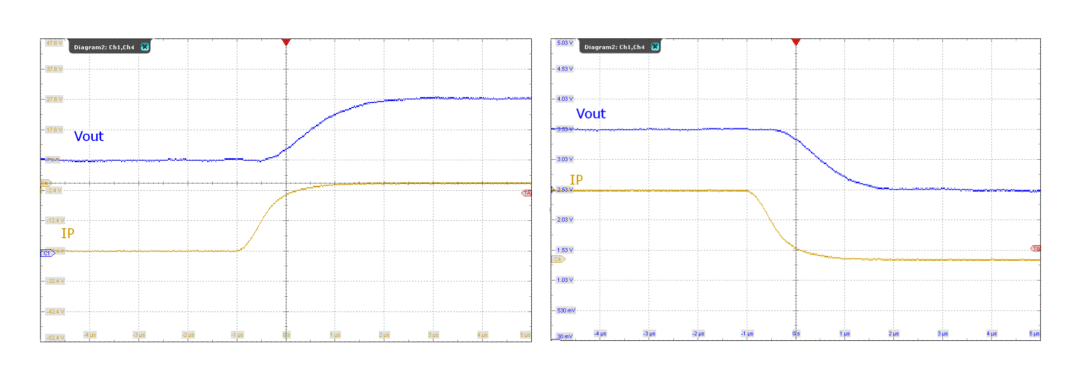

5、响应速度快，阶跃响应约1.2uS

  ▲  响应速度快，阶跃响应约1.2uS  ▲

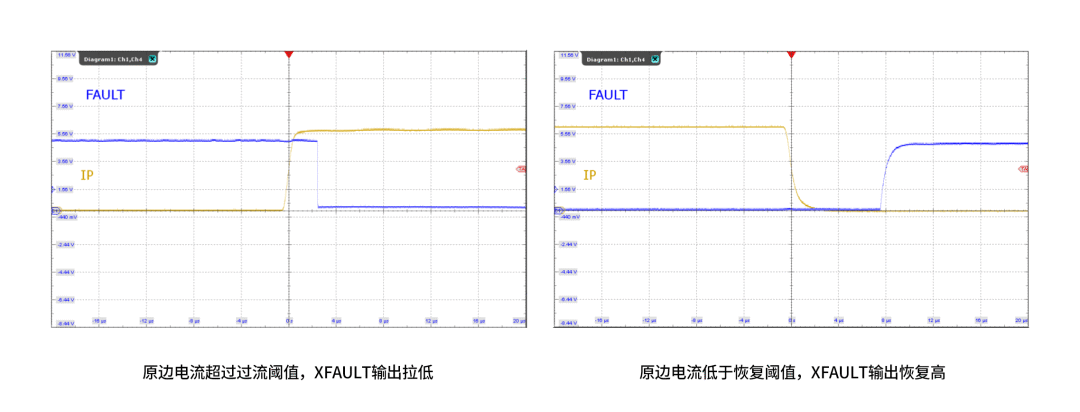

6、支持xFault功能，用于过流监测和告警

7、差分霍尔结构，CC6926抗外部磁干扰能力强
