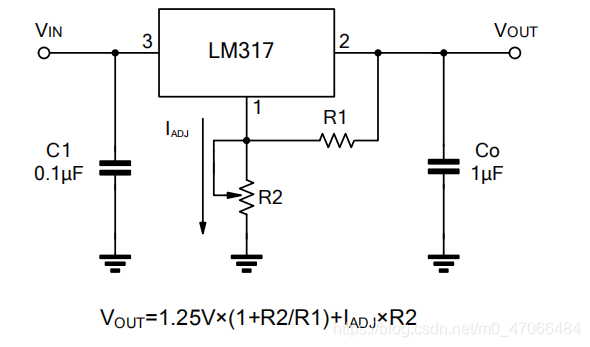

LM317总结
LM317为线性稳压电源,可调输出电压(用于正电压)
输入至少要比输出高3V,否则不能调压。

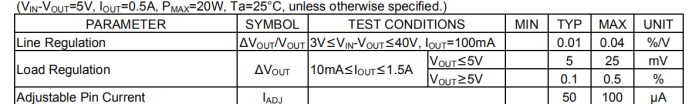

Iadj一般为50uA
若要稳压负电压用LM337
78系列
78系列不可调输出电压,三角,输入至少要比输出高2V,否则不能调压。7805则表示输出5V。7812则输出12V。
线性电源的效率
IOUT+IGND=IIN。IGND==0,效率b=VOUT/VIN。差距越大效率越低,且导致发热大。
优点:电路简单,纹波小。
提高效率的办法:新系列芯片TPS54360(开关电源)
具体学,可以看B站唐老师视频:
一:https://www.bilibili.com/video/BV1u4411q7yB
二:https://www.bilibili.com/video/BV1e4411279g
开关电源
按照拓扑结构:BUCK(降压):输出电压小于输入电压
BOOST(升压)
BUCK-BOOST(升降压):可大,可小,可相等
开关:一般用晶体三极管或者MOS管。
具体过程:通过控制基级电压,来控制三极管打开,关断。
PWM波
Fsw=1/T
T=Ton+Toff
D(占空比)
常用的开关电源芯片:
(NSC公司)
ADJ表示输出电压可调(反馈电阻)
注意:二极管用肖特基二极管和快恢复二极管。
LM2596的内部结构
Vim<=40V最大不能超过40V
输出电压1.2V-37V±4%
输出电流高达3A
150KHZ内部振荡器,频率越大,所用电感越小。
开关电源芯片纹波大,要滤波
ADC和DAC对纹波很敏感。
解决方法:先用开关电源降到7.5V再用线性稳压芯片降到5V。
ADC和DAC与单片机之间用滤波电路隔开,分别用AGND和DGND。AGND和DGND用0欧姆电阻单点接地。
