【Flink实时数仓】数据仓库项目实战 《四》日志数据分流-流量域 【DWD】
DWD层设计要点:
(1)DWD层的设计依据是维度建模理论,该层存储维度模型的事实表。
(2)DWD层表名的命名规范为dwd_数据域_表名
1.流量域未经加工的事务事实表
1.1主要任务
1.1.1数据清洗(ETL)
数据传输过程中可能会出现部分数据丢失的情况,导致 JSON 数据结构不再完整,因此需要对脏数据进行过滤。
1.1.2新老访客状态标记修复
日志数据 common 字段下的 is_new 字段是用来标记新老访客状态的,1 表示新访客,0 表示老访客。前端埋点采集到的数据可靠性无法保证,可能会出现老访客被标记为新访客的问题,因此需要对该标记进行修复。
1.1.3新老访客状态标记修复
本节将通过分流对日志数据进行拆分,生成五张事务事实表写入 Kafka.
流量域页面浏览事务事实表
流量域启动事务事实表
流量域动作事务事实表
流量域曝光事务事实表
流量域错误事务事实表

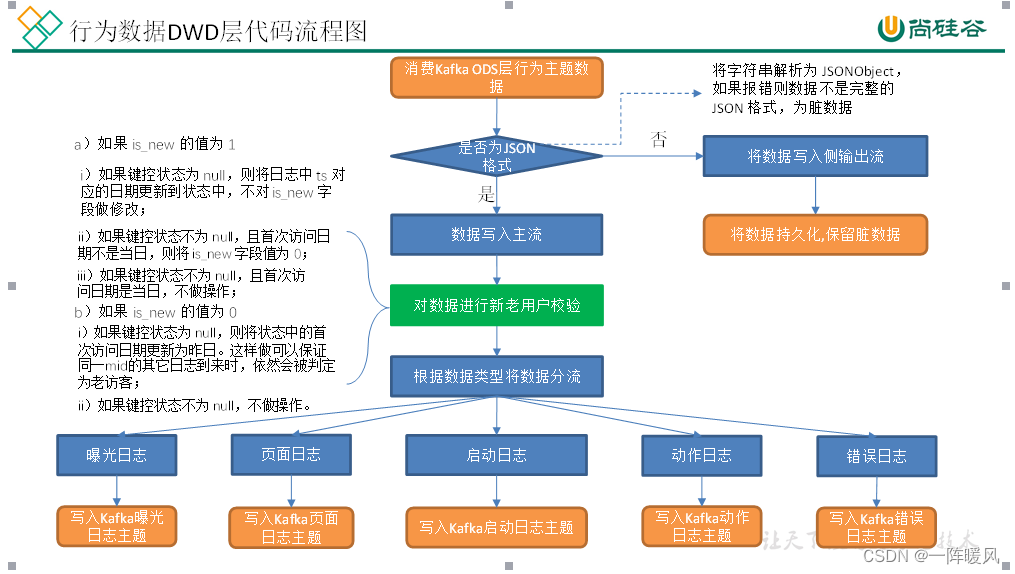

1.2图解
1.3代码
代码来自尚硅谷,微信关注尚硅谷公众号 回复: 大数据 即可获取源码及资料。
展示主流程代码。具体工具类及实现请下载源码。
package com.atguigu.app.dwd;
import com.alibaba.fastjson.JSON;
import com.alibaba.fastjson.JSONArray;
import com.alibaba.fastjson.JSONObject;
import com.atguigu.utils.DateFormatUtil;
import com.atguigu.utils.MyKafkaUtil;
import org.apache.flink.api.common.functions.RichMapFunction;
import org.apache.flink.api.common.state.ValueState;
import org.apache.flink.api.common.state.ValueStateDescriptor;
import org.apache.flink.configuration.Configuration;
import org.apache.flink.streaming.api.datastream.DataStream;
import org.apache.flink.streaming.api.datastream.DataStreamSource;
import org.apache.flink.streaming.api.datastream.KeyedStream;
import org.apache.flink.streaming.api.datastream.SingleOutputStreamOperator;
import org.apache.flink.streaming.api.environment.StreamExecutionEnvironment;
import org.apache.flink.streaming.api.functions.ProcessFunction;
import org.apache.flink.util.Collector;
import org.apache.flink.util.OutputTag;
//数据流:web/app -> Nginx -> 日志服务器(.log) -> Flume -> Kafka(ODS) -> FlinkApp -> Kafka(DWD)
//程 序: Mock(lg.sh) -> Flume(f1) -> Kafka(ZK) -> BaseLogApp -> Kafka(ZK)
public class BaseLogApp {
public static void main(String[] args) throws Exception {
//TODO 1.获取执行环境
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1); //生产环境中设置为Kafka主题的分区数
//1.1 开启CheckPoint
//env.enableCheckpointing(5 * 60000L, CheckpointingMode.EXACTLY_ONCE);
//env.getCheckpointConfig().setCheckpointTimeout(10 * 60000L);
//env.getCheckpointConfig().setMaxConcurrentCheckpoints(2);
//env.setRestartStrategy(RestartStrategies.fixedDelayRestart(3, 5000L));
//1.2 设置状态后端
//env.setStateBackend(new HashMapStateBackend());
//env.getCheckpointConfig().setCheckpointStorage("hdfs://hadoop102:8020/211126/ck");
//System.setProperty("HADOOP_USER_NAME", "atguigu");
//TODO 2.消费Kafka topic_log 主题的数据创建流
String topic = "topic_log";
String groupId = "base_log_app_211126";
DataStreamSource<String> kafkaDS = env.addSource(MyKafkaUtil.getFlinkKafkaConsumer(topic, groupId));
//TODO 3.过滤掉非JSON格式的数据&将每行数据转换为JSON对象
OutputTag<String> dirtyTag = new OutputTag<String>("Dirty") {
};
SingleOutputStreamOperator<JSONObject> jsonObjDS = kafkaDS.process(new ProcessFunction<String, JSONObject>() {
@Override
public void processElement(String value, Context ctx, Collector<JSONObject> out) throws Exception {
try {
JSONObject jsonObject = JSON.parseObject(value);
out.collect(jsonObject);
} catch (Exception e) {
ctx.output(dirtyTag, value);
}
}
});
//获取侧输出流脏数据并打印
DataStream<String> dirtyDS = jsonObjDS.getSideOutput(dirtyTag);
dirtyDS.print("Dirty>>>>>>>>>>>>");
//TODO 4.按照Mid分组
KeyedStream<JSONObject, String> keyedStream = jsonObjDS.keyBy(json -> json.getJSONObject("common").getString("mid"));
//TODO 5.使用状态编程做新老访客标记校验
SingleOutputStreamOperator<JSONObject> jsonObjWithNewFlagDS = keyedStream.map(new RichMapFunction<JSONObject, JSONObject>() {
private ValueState<String> lastVisitState;
@Override
public void open(Configuration parameters) throws Exception {
lastVisitState = getRuntimeContext().getState(new ValueStateDescriptor<String>(
