本文介绍了如何使用51单片机和C语言制作一个LED数码管秒表，秒表以百毫秒为最小计时单位，显示范围0.0-9.9秒。通过按键控制开始、暂停和清零功能，当计时达到9.9秒时自动重置。在Proteus中进行了电路仿真，并展示了共阳数码管的使用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

要求：制作一个LED数码管显示的秒表，用2位数码管显示计时时间，最小计时单位为百毫秒，计时范围为0.0-9.9秒，按下第一次按键开始计时，第二次暂停，第三次秒表清零，如果计时到9.9s，重新开始从0计时。

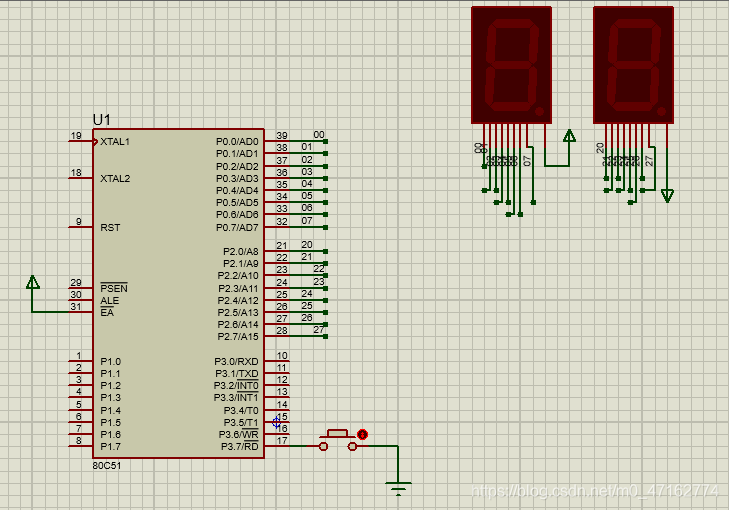

proteus电路仿真如下：
仿真电路
这里我用的是共阳数码管，在proteus中为CA，代表共阳
在这里插入图片描述

代码如下：

#include<reg51.h>
typedef unsigned int uint;	 //定义无符号整形和字符型
typedef unsigned char uchar;

uchar led[] = {
   0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};	//共阳数码管 0 - 9
uchar led1[] = {
   0x40,0x79,0x24,0x30,0x19,
