STM32SysTick定时器串口通信无法正确发送数据的解决方法

已于 2023-11-15 16:38:31 修改
阅读量992 收藏
点赞数
分类专栏： STM32学习问题 文章标签： stm32 嵌入式硬件 单片机
于 2023-11-15 15:09:14 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_47235364/article/details/134420583
版权

最近在学习SysTick定时器时，遇到一些小问题：代码编译正常，下载正常，可是串口调试助手死活不能发送数据。两种解决方法：（1）在SysTick_Handler(void)中添加中断处理函数HAL_SYSTICK_IRQHandler();（2）在SysTick_Handler(void)中添加中断回调函数HAL_SYSTICK_Callback();

第一种方法是间接调用，第二种方法是直接调用。

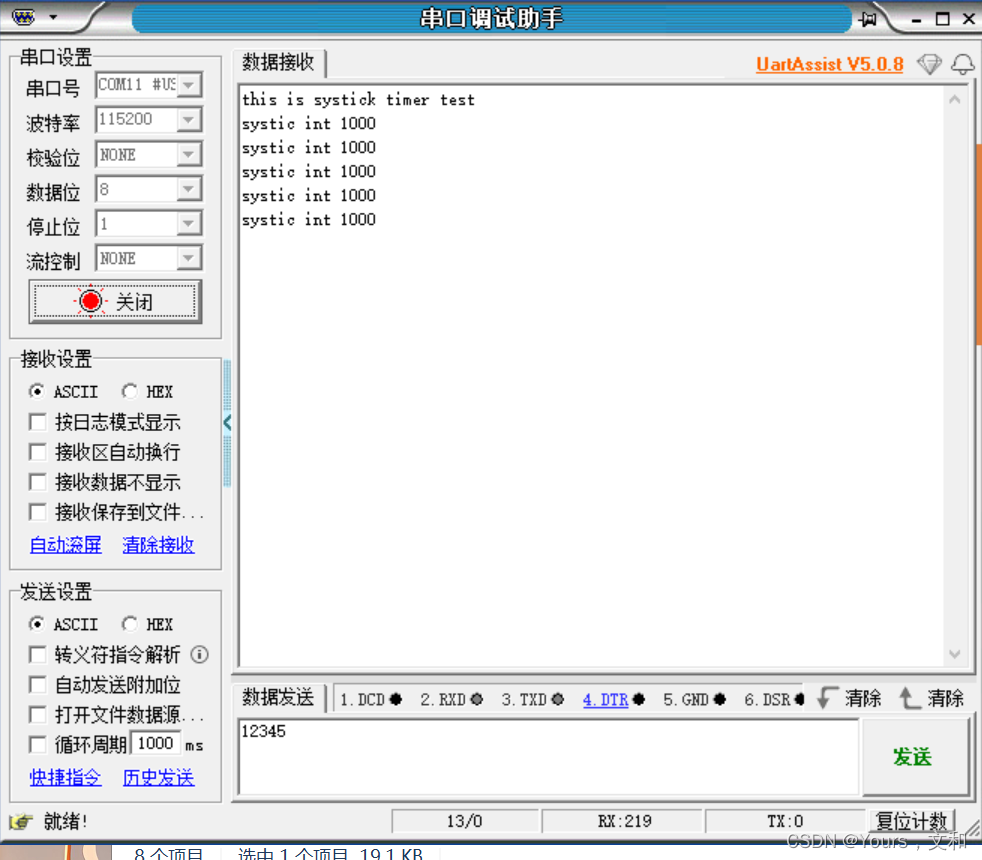

这样串口就可以正常打印数据了

Yours，文和
