一、平面四杆机构的求解

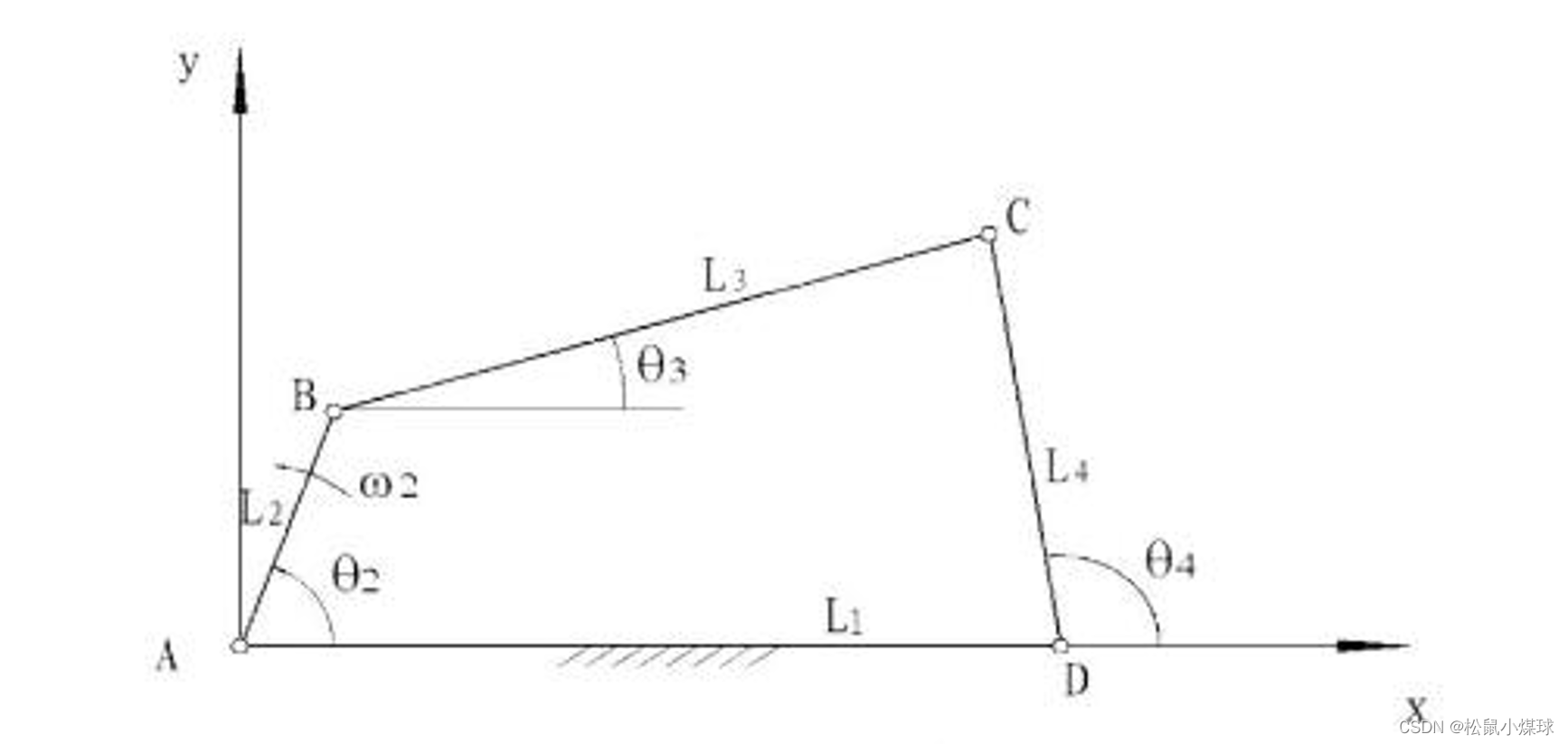

我们可以利用两个封闭矢量多边形,建立方程:
L
2
→
+
L
3
→
=
L
1
→
+
L
4
→
\overrightarrow{L_{2}}+\overrightarrow{L_{3}}=\overrightarrow{L_{1}}+\overrightarrow{L_{4}}
L2+L3=L1+L4
再分别投影到x轴和y轴得到分量方程:
{
L
2
cos
θ
2
+
L
3
cos
θ
3
=
L
1
cos
θ
1
+
L
4
cos
θ
4
L
2
sin
θ
2
+
L
3
sin
θ
3
=
L
1
sin
θ
1
+
L
4
sin
θ
4
\begin{cases} L_{2} \cos \theta_{2}+L_{3} \cos \theta_{3}=L_{1} \cos \theta_{1}+L_{4} \cos \theta_{4} \\ L_{2} \sin \theta_{2}+L_{3} \sin \theta_{3}=L_{1} \sin \theta_{1}+L_{4} \sin \theta_{4} \end{cases}
{L2cosθ2+L3cosθ3=L1cosθ1+L4cosθ4L2sinθ2+L3sinθ3=L1sinθ1+L4sinθ4
此方程直接求解较为困难,我们有两种方法:
方法一:几何法
连接BD,解三角形
-
连接B、D,利用余弦定理可以求解出杆BD长度,进而用正弦公式求解出 φ 1 \varphi_1 φ1
-
再利用余弦公式,解三角形BCD,可得出 θ 2 \theta_2 θ2和 φ 2 \varphi_2 φ2,而 θ 3 = π − φ 1 − φ 2 \theta_3=\pi-\varphi_1-\varphi_2 θ3=π−φ1−φ2
-
B的横纵坐标由 L 2 L_2 L2和 θ 2 \theta_2 θ2给出,C的横纵坐标由 L 4 L_4 L4和 θ 4 \theta_4 θ4给出,至此平面四杆机构求解完毕。
方法二:数值解
我们已经得到了投影到x轴和y轴得到分量方程:
{
L
2
cos
θ
2
+
L
3
cos
θ
3
=
L
1
cos
θ
1
+
L
4
cos
θ
4
L
2
sin
θ
2
+
L
3
sin
θ
3
=
L
1
sin
θ
1
+
L
4
sin
θ
4
\begin{cases} L_{2} \cos \theta_{2}+L_{3} \cos \theta_{3}=L_{1} \cos \theta_{1}+L_{4} \cos \theta_{4} \\ L_{2} \sin \theta_{2}+L_{3} \sin \theta_{3}=L_{1} \sin \theta_{1}+L_{4} \sin \theta_{4} \end{cases}
{L2cosθ2+L3cosθ3=L1cosθ1+L4cosθ4L2sinθ2+L3sinθ3=L1sinθ1+L4sinθ4
那么我们可以使用Matlab
的optimvar
以及solve
函数来求解(t1即为
θ
1
\theta_1
θ1,其他类似):
xot = optimvar('xot',2); %解关节C,xot(1)为t4,xot(2)为t3
eq1 = L2*cos(t2)+L3*cos(xot(2)) == L1+L4*cos(xot(1));
eq2 = L2*sin(t1)+L3*sin(xot(2)) == L1+L4*sin(xot(1));
prob = eqnproblem;
prob.Equations.eq1 = eq1;
prob.Equations.eq2 = eq2;
x00.xot = [t1 pi/6]; %给定初值,t4初值给定与t1相同,t3初值设为pi/6
[sol,fval,exitflag] = solve(prob,x00);
t2 = x00.xot(1);
解出
θ
2
\theta_2
θ2和
θ
4
\theta_4
θ4后的坐标求解不再赘述。
二、一种六杆机构求解——汽车扰流板设计

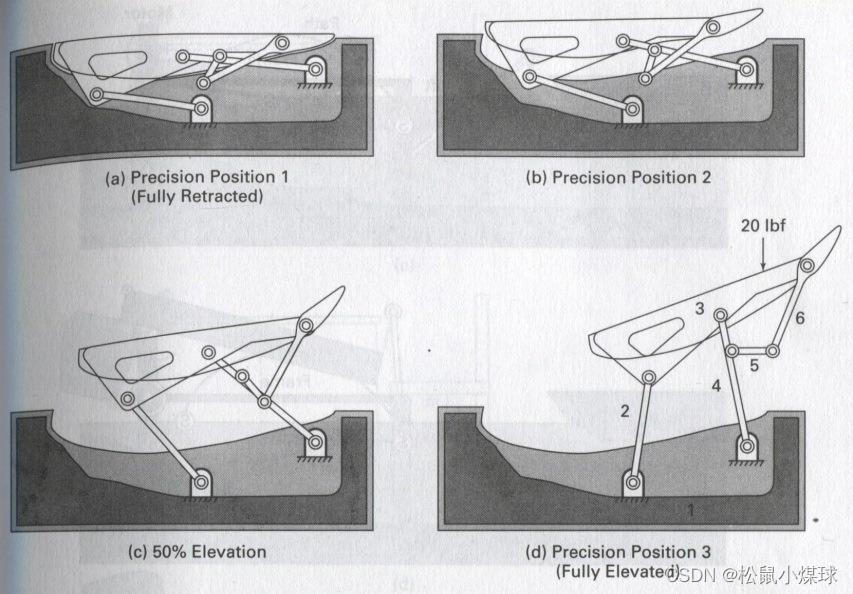

汽车扰流板是指安装在轿车后箱盖上的类似倒装的飞机尾翼的部件。有的汽车上装有前扰流板,俗称气坝。有的汽车上侧部装有侧裙,也是扰流板的一种。后扰流板实际上它也被称为“汽车尾翼”。一方面,它使轿车外形增添了动感;另一方面,它更重要的作用是有效地减少了车辆在高速行驶时产生的空气阻力,既节省了燃料,同时也提高了车辆行驶的稳定性。一种可以做平面运动汽车扰流板的结构如下图所示:

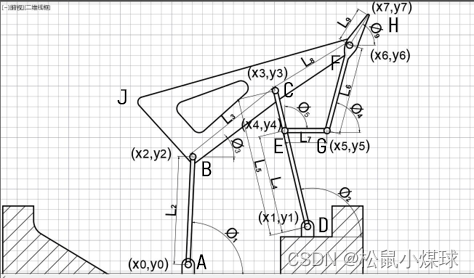

绘制出其CAD图纸并进行标注如下,为简化模型,假设B、C、F共线:
我们可以把其分为两部分:求解平面四杆机构(ABCD)和求解其他节点(EFGHJ)。其中平面四杆机构(ABCD)节点求解过程不再赘述,下面主要讲解其他节点的求解过程。
E点的求解
C、E、D共线,故,
{
x
4
−
x
1
=
L
4
L
5
(
x
3
−
x
1
)
y
4
−
y
1
=
L
4
L
5
(
y
3
−
y
1
)
\begin{cases}x_4-x_1=\frac{L_4}{L_5}(x_3-x_1)\\y_4-y_1=\frac{L_4}{L_5}(y_3-y_1)\end{cases}
{x4−x1=L5L4(x3−x1)y4−y1=L5L4(y3−y1)
解出
x
4
x_4
x4 ,
y
4
y_4
y4:
{
x
4
=
L
4
L
5
(
x
3
−
x
1
)
+
x
1
y
4
=
L
4
L
5
(
y
3
−
y
1
)
+
y
1
\begin{cases}x_4=\frac{L_4}{L_5}(x_3-x_1)+x_1\\y_4=\frac{L_4}{L_5}(y_3-y_1)+y_1\end{cases}
{x4=L5L4(x3−x1)+x1y4=L5L4(y3−y1)+y1
F点的求解
B、C、F共线,解法同E点。
G点的求解
首先需要先判断三条杆能否构成三角形:两边之和是否大于第三边( L6+L7 > distance(E,F) ),然后再继续求解。
-
解法一:解四杆机构
我们当然可以像解四杆机构ABCD那样解四杆机构CEGF,但是我们发现此时E点已知,于是有了解法二。
-
解法二:几何法——两圆交点
C、E、F均已经解出,杆长都已知,此时G点可看作以E为圆心,L7为半径的圆和以F为圆心,L6为半径的圆的交点。需要注意的是,这两个圆有两个交点,我们所需要的交点为靠下的那个交点。写代码时,保存y值较小的点即可。
J点的求解
-
解法一:解三角形
由于 △ J B F \triangle JBF △JBF可看作一个直角三角形,且BC与水平线的夹角 θ 3 \theta_3 θ3前面已经求出,J相对于B的位置就变得很好求:
{ x J − x B = J B × s i n ( θ 3 ) y J − y B = J B × c o s ( θ 3 ) \begin{cases}x_J-x_B=JB\times sin(\theta_3)\\y_J-y_B=JB\times cos(\theta_3)\end{cases} {xJ−xB=JB×sin(θ3)yJ−yB=JB×cos(θ3)
解出 x J x_J xJ , y J y_J yJ:
{ x J = J B × s i n ( θ 3 ) + x B y J = J B × c o s ( θ 3 ) + y B \begin{cases}x_J=JB\times sin(\theta_3)+x_B\\y_J=JB\times cos(\theta_3)+y_B\end{cases} {xJ=JB×sin(θ3)+xByJ=JB×cos(θ3)+yB -
解法二:旋转矩阵
如果将BH绕B点逆时针旋转90°,再进行适当的缩放,同样可以得到J点的坐标,旋转矩阵如下:
M ( θ ) = [ cos θ − sin θ sin θ cos θ ] M(\theta)=\left[\begin{array}{cc} \cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{array}\right] M(θ)=[cosθsinθ−sinθcosθ]

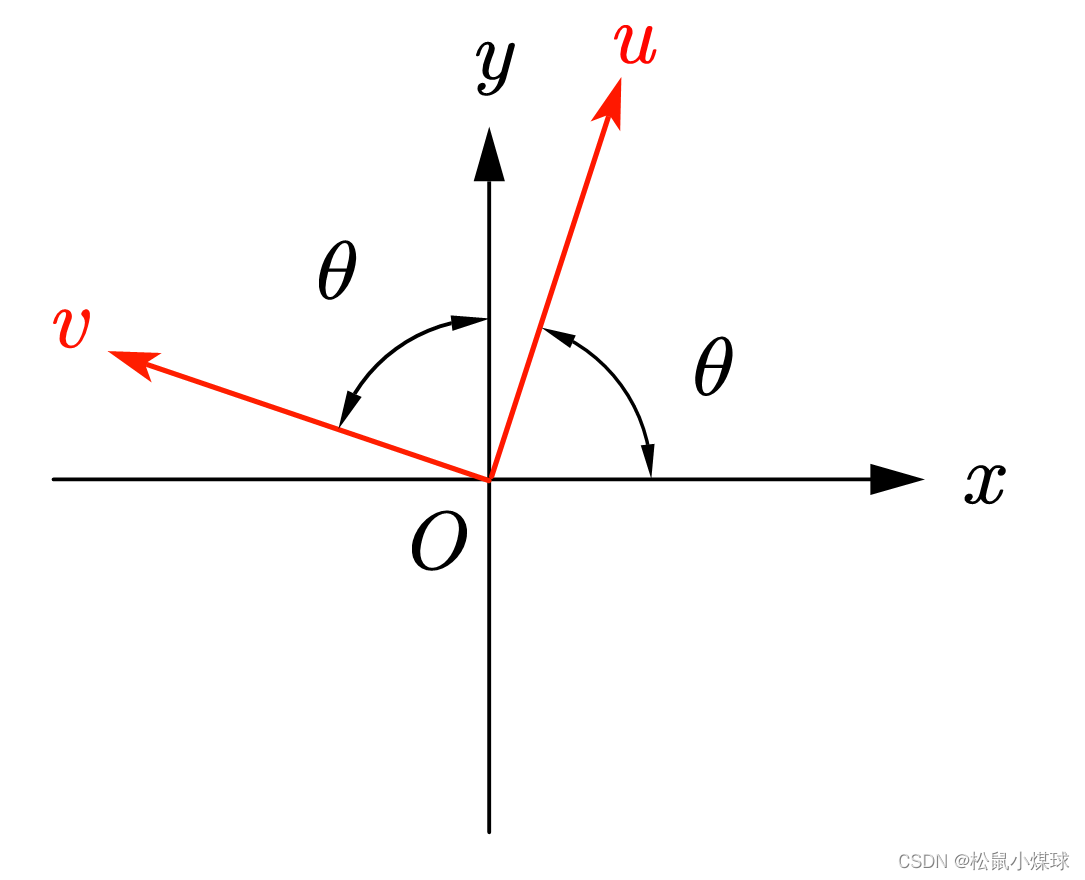

参照图6,旋转矩阵如此使用(左乘旋转矩阵即可):
[ p x p y ] = [ cos θ − sin θ sin θ cos θ ] [ p u p v ] \left[\begin{array}{l} p_{x} \\ p_{y} \end{array}\right]=\left[\begin{array}{ccc||c} \cos \theta & -\sin \theta \\ \sin \theta & \cos \theta \end{array}\right]\left[\begin{array}{l} p_{u} \\ p_{v} \end{array}\right] [pxpy]=[cosθsinθ−sinθcosθ][pupv]
图6. 坐标变换示意图
在Matlab

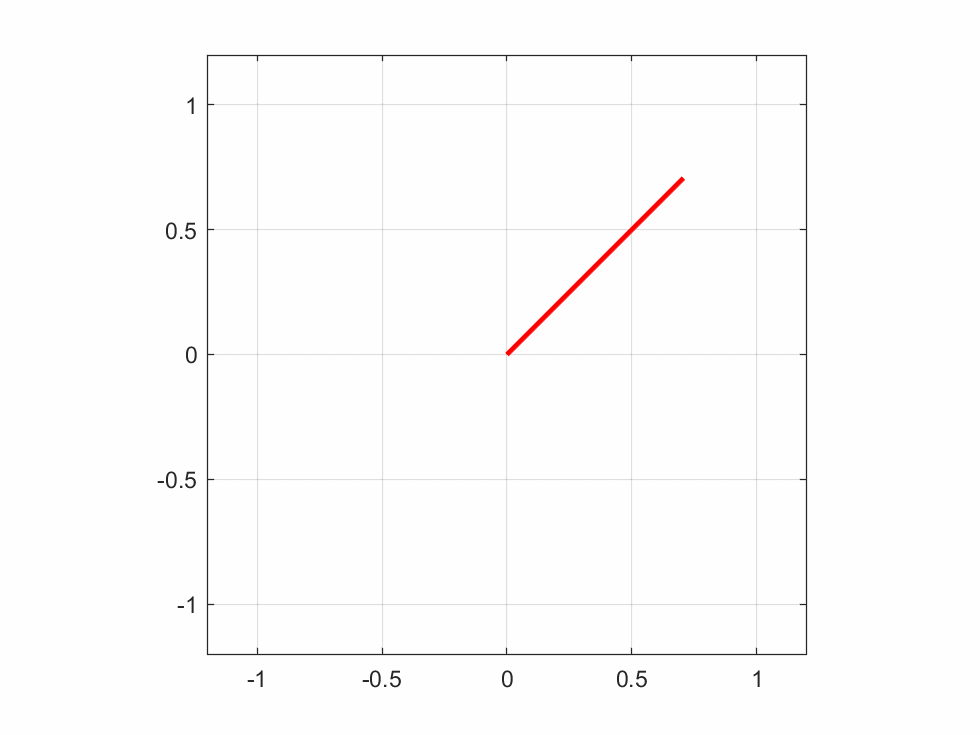

中效果如下:
代码如下:
uv = [1/sqrt(2);1/(sqrt(2))];%初始坐标
for t = 0:pi/100:2*pi
M=[cos(t) -sin(t)
sin(t) cos(t)];%旋转矩阵
xy=M*uv;%左乘旋转矩阵
clf
plot([0,uv(1)],[0,uv(2)],'k','LineWidth',2)%原始向量用黑线表示
hold on
plot([0,xy(1)],[0,xy(2)],'r','LineWidth',2)%旋转后向量用红线表示
axis equal
xlim([-1.2,1.2])
ylim([-1.2,1.2])
grid on
pause(.1)
end
H点的求解
-
解三角形
FH和水平线的夹角 = FG和水平线的夹角+ ( 18 0 ∘ − ∠ H F G ) (180^\circ-\angle HFG) (180∘−∠HFG),其实就是利用了同位角,然后解法同点J,不再赘述。
-
旋转矩阵
将FG绕F旋转固定角度即可,类似于J点。
运动学分析
速度就是坐标一阶导,可以用Matlab
的diff
对各个点的横坐标求一阶差分求出各点速度,对各个点的速度求一阶差分求出各点加速度**(注意:此操作会导致数组元素-1,注意索引值)**。
项目地址
三、动画的绘制与输出
绘图基础:你得会用plot
函数,这个不用教吧。
方法一:每次plot完之后pause一下

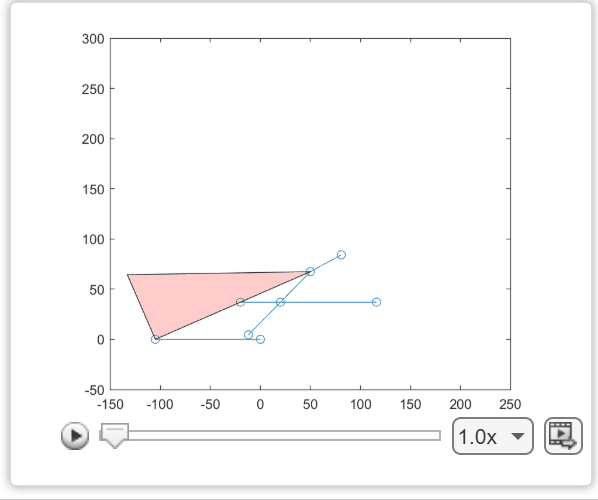

这种方法可以在实时编辑器(.mlx)下可以生成动画并导出(支持avi、mp4、gif):
代码讲解:
- 在一个循环中先清除上此次的画布
clf
,然后再大展拳脚。 - 画出各个杆件,使用
'o-'
保证铰接处显示一个小圆 - 这时需要
hold on
一下,要不然扰流板会在下一个图上出现 - 使用
fill
函数绘制一个填充形状 - 为了美观设置一下透明度
alpha
- 使用
axis equal
保证横纵坐标是1:1的 xlim
和ylim
设置横纵范围pause(0.5)
,暂停0.5秒,否则会一闪而过(或者压根不闪)
for i = xxxxx %一个循环,变量为i
clf %清除画布
% 绘制杆件
plot([X0(i),X2(i),X3(i),X1(i),X4(i),X5(i),X6(i),X3(i),X6(i),X7(i)],...
[Y0(i),Y2(i),Y3(i),Y1(i),Y4(i),Y5(i),Y6(i),Y3(i),Y6(i),Y7(i)],'o-')
hold on
clear alpha %清除透明度
% 绘制扰流板
fi = fill([X2(i),X10(i),X6(i)],[Y2(i),Y10(i),Y6(i)],'r');
alpha(0.2);
% 保证坐标系不变形
axis equal
xlim([-150,250])
ylim([-50,300])
% 停留0.5秒
pause(0.5)
end
方法二:使用getframe捕获帧并用writeVideo生成动画
v = VideoWriter('peaks.avi');
open(v);
Z = peaks;
surf(Z)
axis tight manual
ax = gca;
ax.NextPlot = 'replaceChildren';
loops = 40;
F(loops) = struct('cdata',[],'colormap',[]);
for j = 1:loops
X = sin(j*pi/10)*Z;
surf(X,Z)
drawnow
F(j) = getframe(gcf); %捕获帧
% 返回图窗的 RGB 图像数据,并指定图像分辨率
% cdata = print('-RGBImage','-r120');
% F(j) = im2frame(cdata);
writeVideo(v,F(j));
end
close(v);
fig = figure;
movie(fig,F,2) %播放两次
方法三:使用animatedline创建动画线条(适合用于生成轨迹动画)

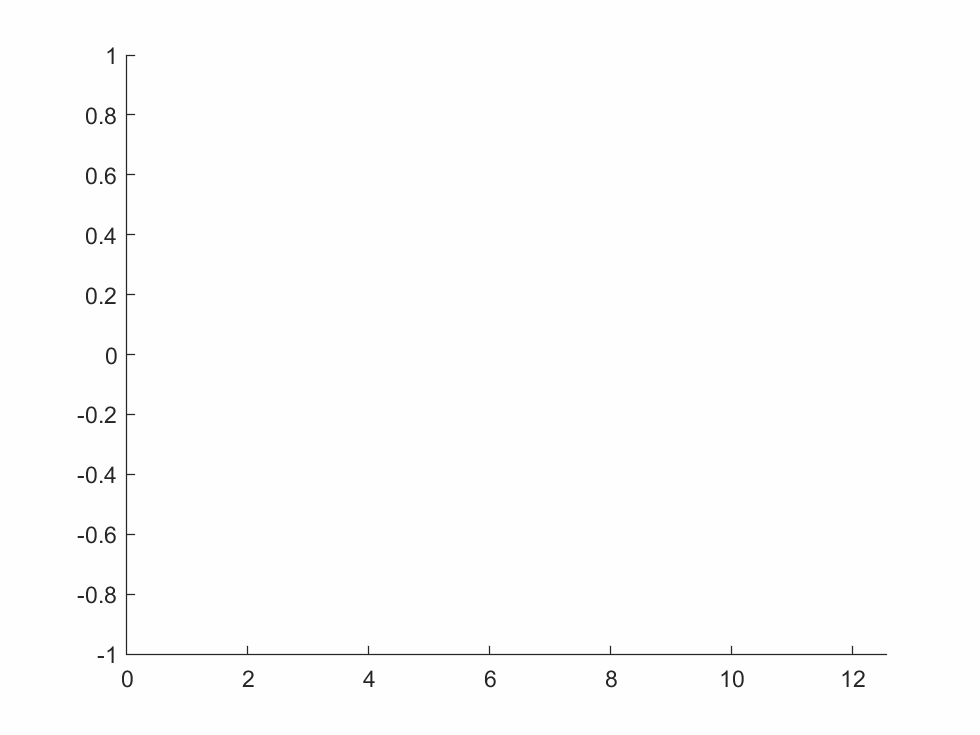

创建初始动画线条对象。然后,通过循环向线条中添加 1,000 个点。在添加每个新点后,使用 `drawnow` 在屏幕上显示该新点,这种方法也支持在实时编辑器(.mlx)下导出(支持avi、mp4、gif)。
h = animatedline;
axis([0,4*pi,-1,1])
x = linspace(0,4*pi,1000);
y = sin(x);
for k = 1:length(x)
addpoints(h,x(k),y(k));
drawnow
end
