倾斜摄影测量数据轻量化1（OSGB格式数据的介绍）

• OSGB 数据介绍

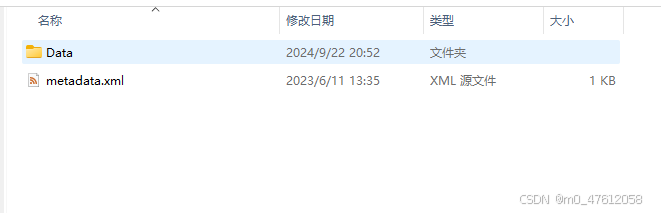

  一般倾斜摄影测量数据的下一级目录有一个名称为Data文件夹和一个XML文件，见图一所示。

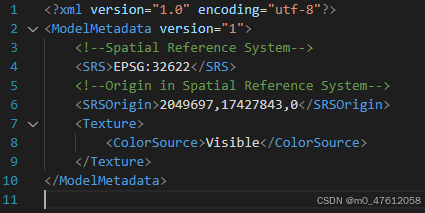

  XML文件包含了一些关于倾斜摄影测量数据的元数据信息，版本信息 (): 表示该元数据的版本、空间参考系统 (): 此项指明了所使用的空间参考系统（SRS），这里是“EPSG:32622”，它是一个特定的坐标系统，用于定义地理位置。EPSG:32622对应于WGS 84 / UTM zone 22N、空间参考系统的原点 (): 这指定了在空间参考系统中的原点位置，格式为“X, Y, Z”坐标。在这里，2049697,17427843,0代表了三维空间中的某个具体位置、纹理信息 (): 这部分包含纹理的来源，这里标注为“Visible”，可能表示该模型使用的是可见光影像数据作为纹理来源。
  现在很多专业的软件就是通过加载这个XML文件来进行可视化，主要就是来确定坐标系。

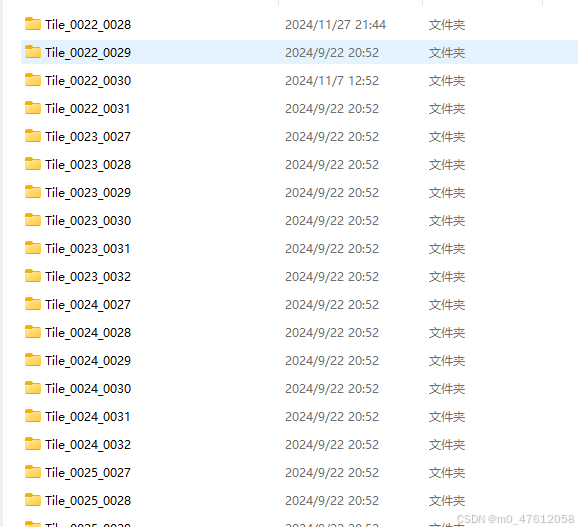

  Data文件夹内的每一个子文件夹其实表示一个瓦片区域，主要内容都是在这些子文件夹里面，这也是刚接触这方面研究的初学者最头疼的地方，接下来的内容十分重要，我会尽自己所能讲清楚这里面的细节，希望能够帮助其他人。

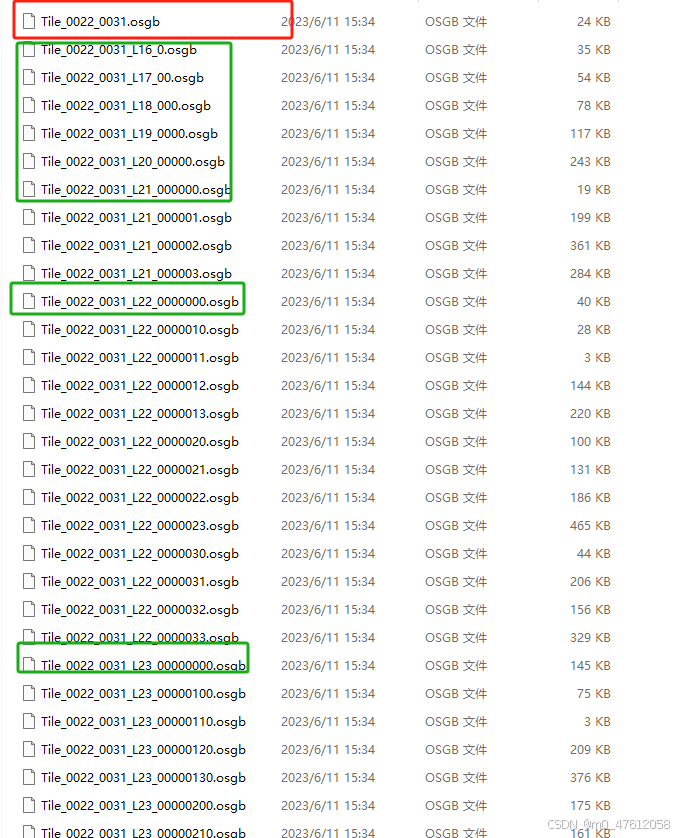

  现在我们随便打开一个子文件夹，我们可以看到我用红圈和绿圈圈出了两部分数据，其中红色框圈出的文件是这个瓦片文件的入口，也就是根节点。为什么这么说呢，因为这个节点连接了LOD层级最低的一级（这里就是Tile_0022_0031_L16_0.osgb 文件），然后该层级连接下一个LOD层级（这里是Tile_0022_0031_L17_00.osgb）（这里也许具体的理论说法不是这样，我是按照自己的想法说的。希望大家不要怪罪，最好能够给出指正）。
  绿色框圈出的部分是什么呢？现在的倾斜摄影测量数据有一种细节层次（Level Of Detials)表达技术，其主要思想就是相机距离三维模型越远，网格数目越少、图片分辨率越低。我们发现每个子文件夹里面的所有层次目录都是一样的，第一个文件就是根节点，其他节点都是不同LOD层级的文件，绿色框的文件名称种有“L16、L17、L18、L20、L22"等字样，这里的数字就是代表不同的LOD，数值越大，三维模型就越精细。
  介绍了这些知识后，相信已经减少了不少初学者的摸索时间，如果有帮助，请给个赞，点个关注吧。接下来还有介绍。


前面我们从宏观上了解了同一个文件夹内OSGB文件的相互关系了，下面我们介绍一下每个OSGB文件的内容。

OSGB中的B是binary 二进制的意思，那我们没办法直接看，所以我们把它转换成文本文件。

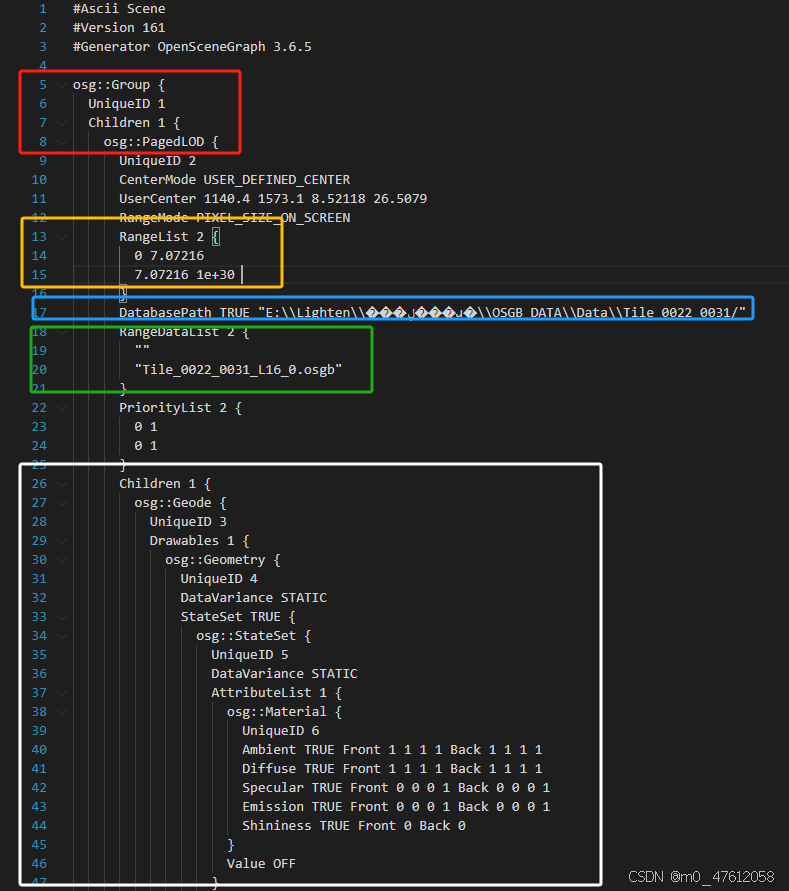

现在我们讲一些主要的内容，首先是红色框内的数据说明，这表示该OSGB文件的数据类型是osg::Group类型（这是OpenSceneGraph图形库定义的一种数据类型），Children 1表示它有一个子节点，该子节点的类型是osg::PagedLOD,该子节点有一个RangeList字段，里面有一段描述 0 7.07216 ，7.07216 1e+30 。这是说明当相机距离低于7.07216时，该osgb时可见的，当超过7.07216后，该osgb文件不可见了。

DatabasePath 字段也是一个重要的属性，这个属性旨在说明该文件的路径位置，在编程的时候，一定注意这个属性的设置，要不然可能会出现自己电脑处理的文件在别人电脑上没办法使用，这种问题主要是这个字段没有设置为输出路径。

前面我讲第一个OSGB文件是入口文件，可能有初学者不明所以，关键点就是这个RangeDataList字段，它说明它下一个节点的文件路径，我们可以看到该OSGB文件的下一个节点文件是Tile_0022_0031_L16_0.osgb，而该文件就是Tile_0022_0031.osgb，那我们看Tile_0022_0031_L16_0.osgb的RangeDataList字段的值是多少呢？我们发现是Tile_0022_0031_L17_00.osgb，这样的话，只需要读取入口文件，然后不断读取下一个节点，最后能够将这一个瓦片的所有文件读取出来。
RangeDataList 2 {
“”
“Tile_0022_0031_L16_0.osgb”
}

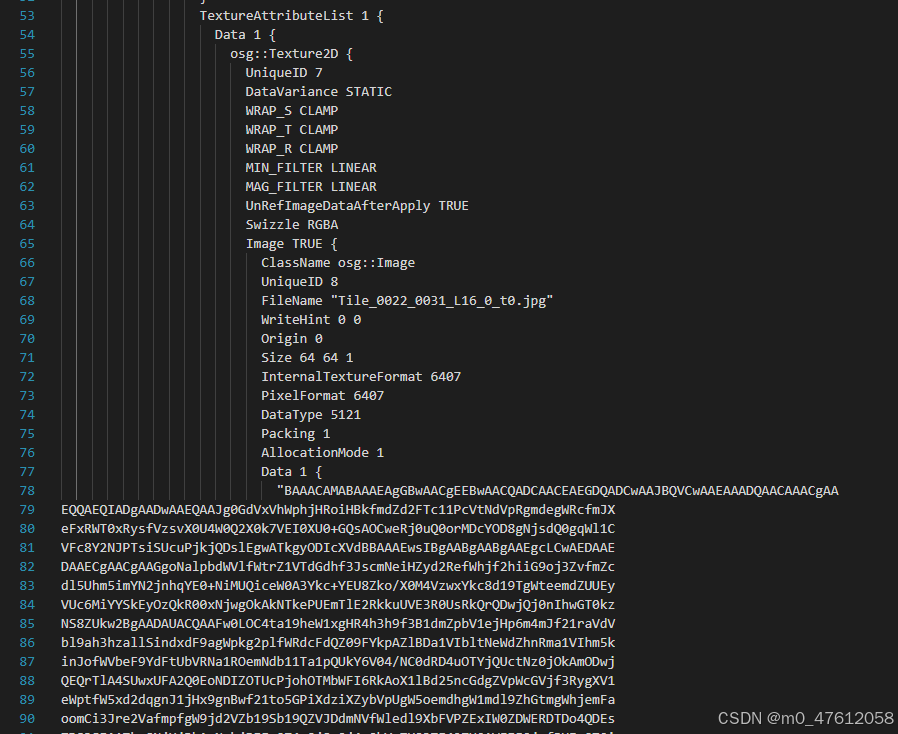

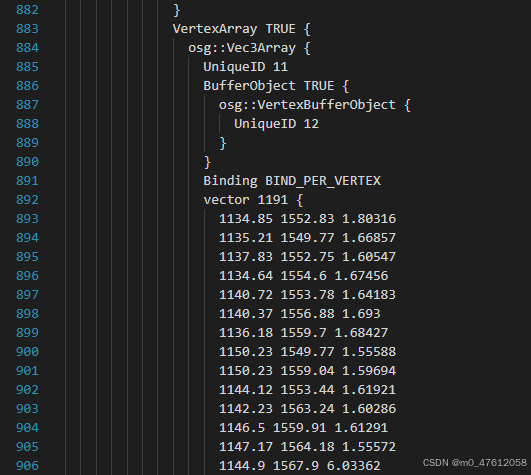

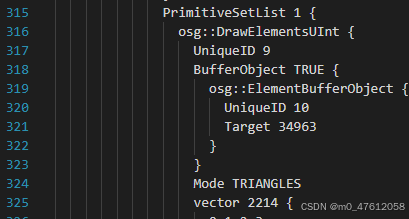

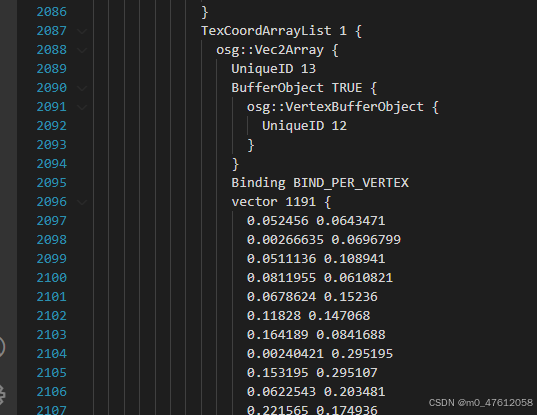

下面这张图的最后一个白框圈出的部分，主要说的是该Children节点的Children节点的数据，包括几何类型、纹理数据、三角形数目、顶点数目、纹理坐标

##这是我关于OSGB数据的理解，接下来的文章，我将讲一下倾斜摄影测量数据轻量化的算法策略以及具体效果。
