永磁同步电机电气参数测量

1.电机磁极对数的测量

1.1 背景

        电机磁极对数定义了机械量与电气量之间的比例关系（机械与电气转子位置/速度）。电机磁极对数表示转子包含的南北段的数量。

1.2 指南

测量电机磁极对数所需的设备取决于用于测量的方法。

• 直流电源
• 三相逆变器、示波器、手提转速表和电流探头
• 驱动电机、示波器和电压探头

1.2.1 确定低磁极对数的方法

        指南：以下步骤描述了确定电机低磁极对数的方法。见图1。

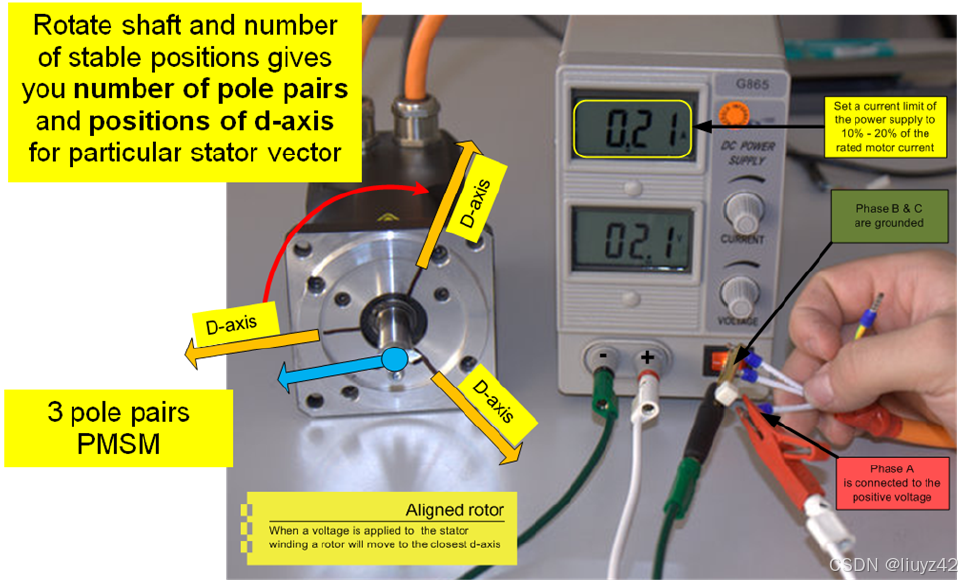

图1  确定低磁极对数的方法

（1）将A相线连接到电源的正极（+），并将B和C相线连接到负极（-）。

（2）将电源的电流限制设置为用户能够手动旋转轴，并且转子对齐在稳定位置的水平。常见的电流限制约为额定电机电流的10%。对于更强大的电机，电流限制更低。

（3）在转子对齐的每个稳定位置画一条线/标记。

（4）稳定位置的数量等于电机的极对数。

1.2.2 确定高磁极对数的方法

        确定高极对数有两种方法。选择方法取决于可用的测量设备。两种方法都需要示波器进行测量。

• 方法A：使用电流探头和逆变器，使用伏特/赫兹方法使电机以未知参数旋转
• 方法B：使用电压探头和驱动电机，使电机旋转

方法A指南：以下步骤描述了确定电机高磁极对数的方法。

（1）使用逆变器的伏特/赫兹方法旋转电机，并设置频率，使电机以恒定且最好是较高的速度旋转。

（2）使用示波器电流探头测量相电流频率。相电流的频率必须与伏特/赫兹方法产生的频率相同。

（3）使用某种手提转速表测量电机的速度。速度读数必须是恒定的。

（4）使用下面给出的方程计算磁极对数。结果应该非常接近一个整数。

        p=60*f
