Spark 内核

1、Spark 核心组件

1.1.1 Cluster Manager(Master,ResourceManager)

Spark 的集群管理器, 主要负责对整个集群资源的分配与管理.

Cluster Manager 在 Yarn 部署模式下为 ResourceManager; 在 Mesos 部署模式下为 Mesos Master; 在 Standalone 部署模式下为 Master.

Cluster Manager 分配的资源属于一级分配, 它将各个 Worker 上的内存, CPU 等资源分配给 Application, 但并不负责对 Executor 的资源的分配.

1.1.2 Worker(Worker,NodeManager)

Spark 的工作节点.

在 Yarn 部署模式下实际由 NodeManager 替代.

主要负责以下工作

• 将自己的内存, CPU 等资源通过注册机制告知 Cluster Manager
• 创建 Executor进程
• 将资源和任务进一步分配给 Executor
• 同步资源信息, Executor 状态信息给 ClusterManager 等.

1.1.3 Driver

Spark 驱动器节点，用于执行 Spark 任务中的 main 方法，负责实际代码的执行工作。

Driver 在 Spark 作业执行时主要负责：

1. 将用户程序转化为作业（Job）；
2. 在 Executor 之间调度任务（Task）；
3. 跟踪 Executor 的执行情况；
4. 通过 UI 展示查询运行情况；

1.1.4 Executor

Spark Executor 节点是负责在 Spark 作业中运行具体任务，任务彼此之间相互独立。

Spark 应用启动时，Executor 节点被同时启动，并且始终伴随着整个 Spark 应用的生命周期而存在。

如果有 Executor 节点发生了故障或崩溃，Spark 应用也可以继续执行，会将出错节点上的任务调度到其他 Executor 节点上继续运行。

Executor 有两个核心功能：

1. 负责运行组成 Spark 应用的任务，并将结果返回给驱动器（Driver）；
2. 它们通过自身的块管理器（Block Manager）为用户程序中要求缓存的 RDD 提供内存式存储。RDD 的数据是直接缓存在 Executor 进程内的，因此任务可以在运行时充分利用缓存数据加速运算。

1.1.5 Application

用户使用 Spark 提供的 API 编写的应用程序.

• Application 通过 Spark API 将进行 RDD 的转换和 DAG 的构建, 并通过 Driver 将 Application 注册到 Cluster Manager.
• Cluster Manager 将会根据 Application 的资源需求, 通过一级分配将 Executor, 内存, CPU 等资源分配给 Application.
• Driver 通过二级分配将 Executor 等资源分配给每一个任务, 最后Application 通过 Driver 告诉 Executor 运行任务

1.2 Spark 通用运行流程概述

 上图为 Spark 通用运行流程，不论 Spark 以何种模式进行部署，都是以如下核心步骤进行工作的：

1. 任务提交后，都会先启动Driver程序
2. 随后Driver向集群管理器注册应用程序(Application)
3. 之后集群管理器根据此任务的配置文件分配Excutor并启动该应用程序
4. 当Driver所需的资源全部满足后，Driver开始执行main函数，spark转换为懒执行，当执行到Action算子时开始反向推算，根据宽依赖进行Stage的划分，随后每一个Stage对应一个TaskSet，TaskSet中有多个Task
5. 根据本地化原则，Task会被分发到指定的Executor去执行，在任务执行的过程中，Executor也会不断与Driver进行通信，报告任务运行情况

 2、Spark 通讯架构

Spark 内置RPC框架

在 Spark 中, 很多地方都涉及到网络通讯, 比如 Spark 各个组件间的消息互通, 用户文件与 Jar 包的上传, 节点间的 Shuffle 过程, Block 数据的复制与备份等.

1. 在 Spark0.x.x 与 Spark1.x.x 版本中, 组件间的消息通信主要借助于 Akka.
2. 在 Spark1.3 中引入了 Netty 通信框架. Akka要求message发送端和接收端有相同的版本, 所以为了避免 Akka 造成的版本问题，并给用户的应用更大灵活性，决定使用更通用的 RPC 实现，也就是现在的 Netty 来替代 Akka。
3. Spark1.6 中 Akka 和 Netty 可以配置使用。Netty 完全实现了 Akka 在Spark 中的功能。
4. 从Spark2.0.0, Akka 被移除.

Netty 通信架构

Netty 借鉴了 Akka 的 Actor 模型

Spark通讯框架中各个组件（Client/Master/Worker）可以认为是一个个独立的实体，各个实体之间通过消息来进行通信。

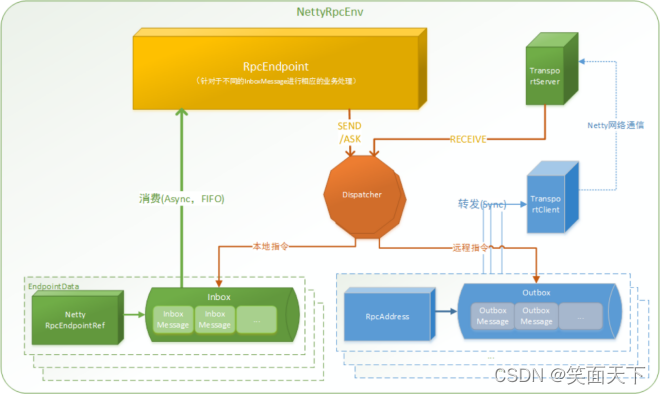

具体各个组件之间的关系图如下：

Endpoint（Client/Master/Worker）有 1 个 InBox 和 N 个 OutBox（N>=1，N取决于当前 Endpoint 与多少其他的 Endpoint 进行通信，一个与其通讯的其他Endpoint 对应一个 OutBox），Endpoint 接收到的消息被写入 InBox，发送出去的消息写入 OutBox 并被发送到其他 Endpoint 的 InBox 中。

Spark Netty 通信架构解析

3、Spark 部署模式

Spark支持3种集群管理器（Cluster Manager），分别为：

1. Standalone：独立模式，Spark 原生的简单集群管理器，自带完整的服务，可单独部署到一个集群中，无需依赖任何其他资源管理系统，使用 Standalone 可以很方便地搭建一个集群；
2. Hadoop YARN：统一的资源管理机制，在上面可以运行多套计算框架，如 MR、Storm等。根据 Driver 在集群中的位置不同，分为 yarn client 和 yarn cluster；
3. Apache Mesos：一个强大的分布式资源管理框架，它允许多种不同的框架部署在其上，包括 Yarn。

实际上，除了上述这些通用的集群管理器外，Spark 内部也提供了方便用户测试和学习的简单集群部署模式。由于在实际生产环境下使用的绝大多数的集群管理器是 Hadoop YARN，因此我们关注的重点是 Hadoop YARN 模式下的 Spark 集群部署。

3.1 Yarn 模式运行机制

3.1.1 YARN Cluster 模式

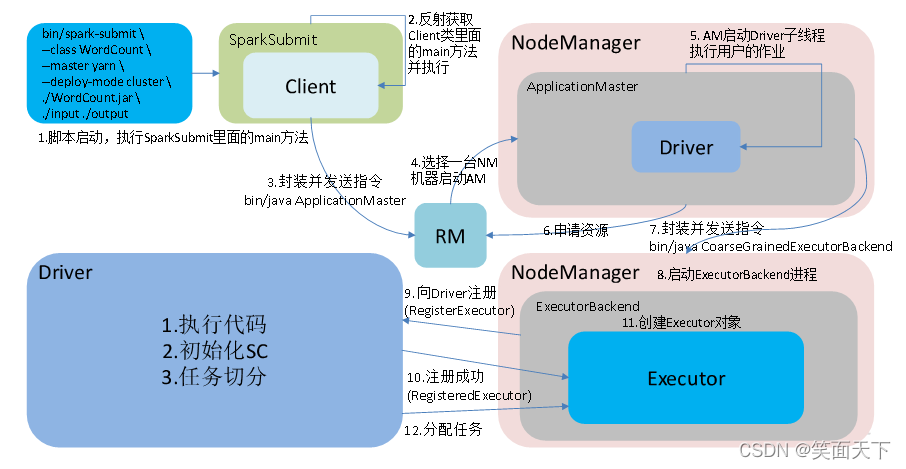

1.  执行脚本提交任务，实际是启动一个 SparkSubmit 的 JVM 进程
2. SparkSubmit 类中的 main 方法反射调用 client 的 main 方法
3. client 创建 Yarn 客户端，然后向 Yarn 发送执行指令：bin/java ApplicationMaster
4. Yarn 框架收到指令后会在指定的 NM 中启动ApplicationMaster
5. ApplicationMaster 启动子线程 Driver 线程，执行用户的作业
6. AM 向 RM 注册，申请资源
7. 获取资源后 AM 向 NM 发送指令：bin/java CoarseGrainedExecutorBackend
8. 启动 ExecutorBackend，并向 Driver 注册
9. 注册成功后，ExecutorBackend 会创建一个 Executor 对象
10. Driver 会给 Executor 分配任务，并监控任务的执行

注意：

• SparkSubmit、ApplicationMaster和CoarseGrainedExecutorBacken是独立的进程；
• Client和Driver是独立的线程；
• Executor是一个对象。
