什么是半波整流器？半波整流器的使用方法

半波整流器是指只允许交流电压波形的一个半周期通过，阻塞另一个半周期的整流器。半波整流器用于将交流电压转换为直流电压，只需要一个二极管即可构成。
整流器是一种将交流电(AC)转换为直流(DC)的装置。它是通过使用一个二极管或一组二极管完成的。半波整流器使用一个二极管，而全波整流器使用多个二极管。
半波整流器的工作利用了二极管只允许电流流向一个方向的事实。
半波整流器理论
半波整流器是可用的最简单的整流器形式。我们将看到一个完整的半波整流电路后-但让我们首先了解这种类型的整流正在做什么。

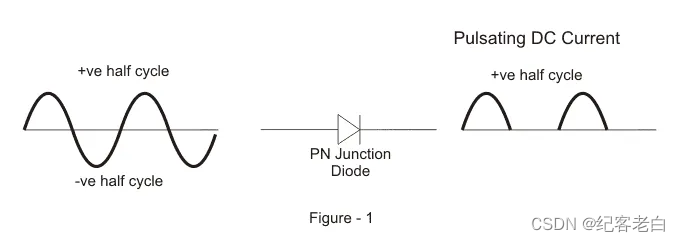

下图说明了半波整流器的基本原理。当一个标准的交流波形通过一个半波整流器，只有一半的交流波形保留。半波整流器只允许交流电压的一个半周期(正半周期或负半周期)通过，并将阻断直流侧的另一个半周期，如下所示。

构造半波整流器只需要一个二极管。实质上，这就是半波整流器所做的全部工作。
由于直流系统的设计是让电流流向一个单一的方向(和恒定的电压-我们将在后面描述) ，通过直流设备使用正负周期的交流波形可能会产生破坏性(和危险)的后果。因此，我们采用半波整流器将交流输入功率转换成直流输出功率。
但是二极管只是其中的一部分——一个完整的半波整流电路由三个主要部分组成:

1. 变压器
2. 电阻负载
3. 二极管

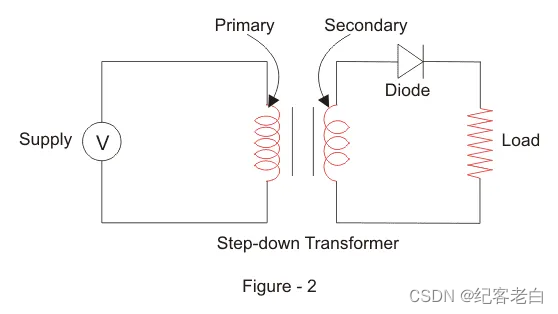

   半波整流电路图如下:

   我们现在将通过一个半波整流器如何将交流电压转换为直流输出的过程。
   首先，一个高的交流电压被施加到降压变压器的初级一侧，我们将得到一个低电压在二次绕组将适用于二极管。

   在正半周期的交流电压，二极管将正向偏置和电流流过二极管。在负半周期的交流电压，二极管将反向偏置和电流流动将被阻塞。次级侧(DC)的最终输出电压波形如上图3所示。
   乍一看，这可能会让人感到困惑——所以让我们更深入地研究一下这个理论。
   我们会专注于电路的第二面。如果我们用一个源电压取代二次变压器线圈，我们可以简化半波整流器的电路图如下:

   现在我们没有变压器部分的电路分散我们的注意力。
   对于交流电源电压的正半周期，等效电路有效地成为:
