IIC协议解析

---

前言

本篇文章将会带大家详细了解IIC协议。

一、IIC协议是什么

首先，IIC通信与UART，还有SPI统称为串行接口通信，不过它们之间还是有区别的，如UART的负电平逻辑，还有UART通信不需要时钟，只需要特定的波特率即可，SPI与IIC都可以有一个主机，多个从机的情况，不过IIC适用于短距离传输，如片间通信，摄像头的配置等场景。

二、IIC协议的硬件连接

一个控制器里面可以含有多个IIC控制器，一个IIC控制器可以挂载多个IIC设备，这些IIC设备都通过SDA，SCL和主机进行通信。

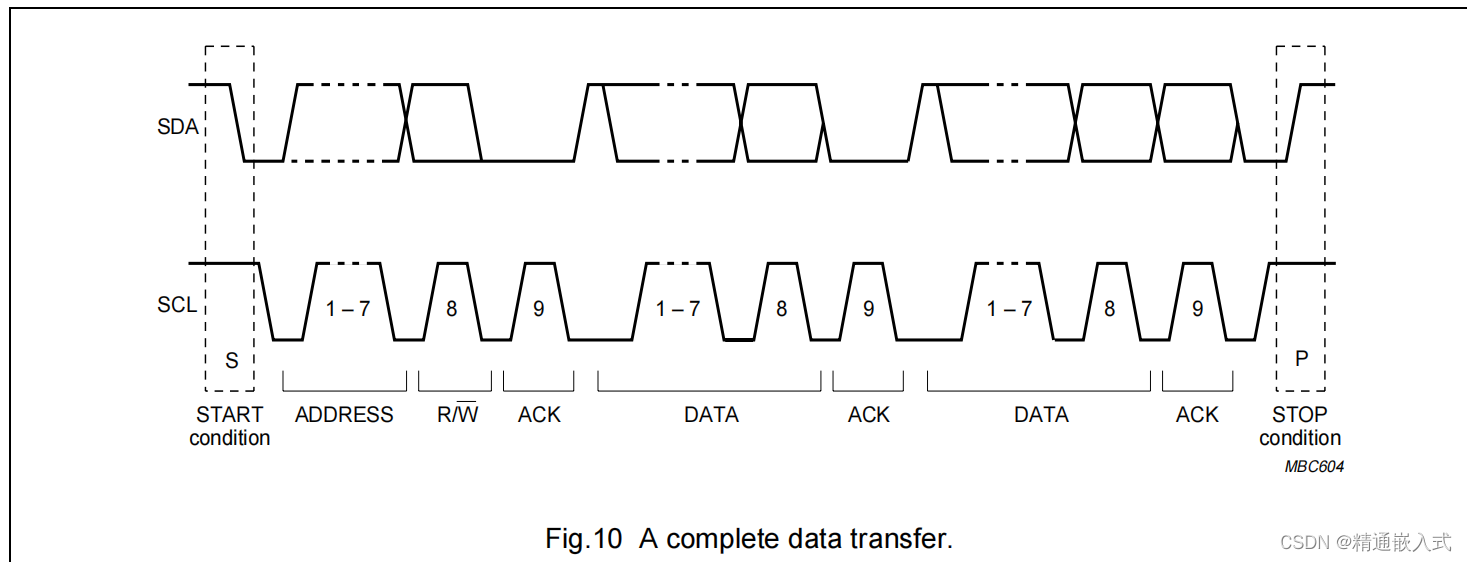

三、IIC传输数据

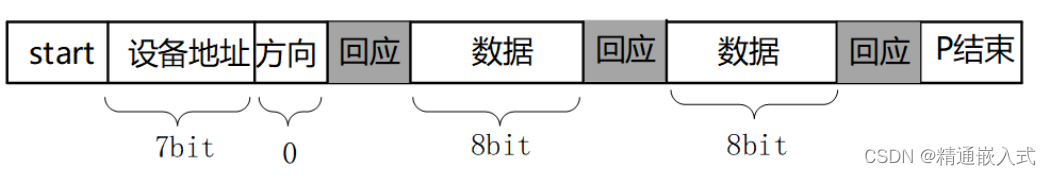

写数据

1.主设备发送一个开始信号
2.发出一个设备地址(用来确定是往哪一个芯片写数据)，方向(读/写，0表示写，1表示读)
3.从设备回应(用来确定这个设备是否存在)，然后就可以传输数据
4.主设备发送一个字节数据给从设备，并等待回应
5.每传输一字节数据，接收方要有一个回应信号（确定数据是否接受完成)，然后再传输下一个数据。
6.数据发送完之后，主设备就会发送一个停止信号。

读数据

1.主设备发送一个开始信号
2.发出一个设备地址(用来确定是往哪一个芯片写数据)，方向(读/写，0表示写，1表示读)
3.从设备回应(用来确定这个设备是否存在)，然后就可以传输数据
4.主设备发送一个字节数据给从设备，并等待回应
5.每传输一字节数据，接收方要有一个回应信号（确定数据是否接受完成)，然后再传输下一个数据。
6.数据发送完之后，主设备就会发送一个停止信号。

产生开始信号和停止信号

开始信号:在SCL线为高电平时，SDA线由高电平变为低电平。
结束信号:在SCL线为高电平时，SDA线由低电平变为高电平。

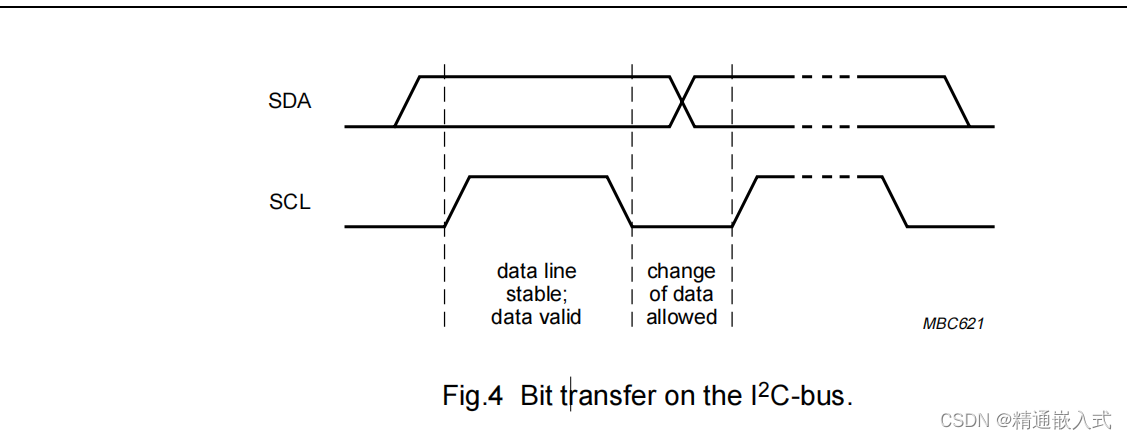

将数据发送出去

在SCL为高电平时，会将SDA上的电平信号传输出去，当SCL为低电平时可以改变SDA上的电平信号。
注意:在传输数据的过程中SCL必须保持高电平。第一个发送的数据必须是从设备地址，只有找到从设备地址才可以开始发送下面的信息。

总结

本文主要对IIC的硬件连接，开始信号，停止信号，读写做了一些简单的讲解。
