SHT20芯片讲解

---

前言

本篇文章将为大家讲解SHT20模块，SHT20模块经常用于温度和湿度的采集。

一、SHT20模块介绍

SHT20模块是一种用于测量温度和湿度的数字式湿度传感器，由瑞士Sensirion公司制造。以下是关于SHT20模块的一些主要特征和工作原理的介绍：

1.传感器类型： SHT20是一种数字式湿度传感器，采用先进的CMOSens®技术，同时集成了温度传感器。

2.测量范围： SHT20模块能够测量相对湿度（RH）的范围为0%到100% RH，以及温度的范围为-40°C到125°C。

3.精确度： 该模块通常具有较高的湿度和温度测量精度，提供高质量的环境数据。

4.数字输出： SHT20以数字形式输出湿度和温度值，通常使用I2C（Inter-Integrated Circuit）或其他数字通信接口进行数据传输。

5.校准： 由于传感器内部已经进行了校准，因此用户一般无需进行额外的校准步骤。这有助于简化使用过程。

6.低功耗： SHT20通常具有较低的功耗，适用于需要长时间运行或依赖于电池供电的应用。

7.应用领域： SHT20模块广泛应用于各种领域，包括气象站、温室监测、室内空气质量监测、自动化系统等，以获取环境中湿度和温度的准确数据。

总体而言，SHT20模块是一种可靠的数字湿度和温度传感器，适用于需要高精度环境监测的应用。

二、SHT20从机地址

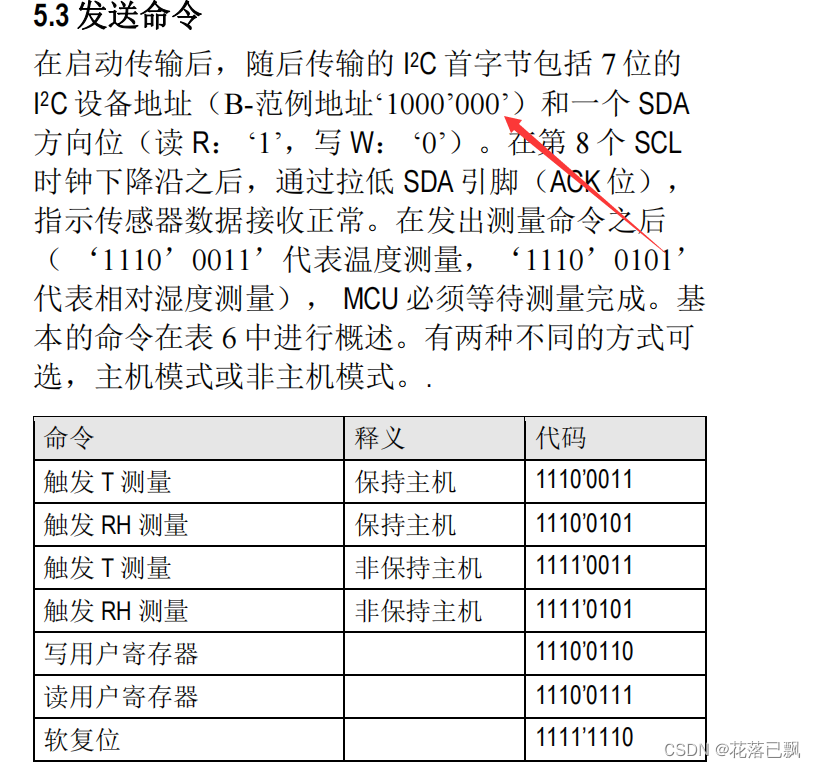

通过数据手册可得知，SHT20从机地址为100 0000，转换为16进制是0x40。

三、主机和非主机模式

在嵌入式系统中，微控制器（Microcontroller，简称MCU）与传感器之间的通信通常涉及两种主要模式：主机模式和非主机模式。这两种模式指的是通信系统中哪个设备（MCU或传感器）控制通信过程。以下是对这两种模式的简要讲解：

主机模式（Master Mode）：

定义： 在主机模式中，MCU充当主机，它负责控制整个通信过程。MCU发送命令、请求数据或发起其他通信操作，而传感器则在收到请求后执行相应的操作并回复数据。

通信流程： 主机发送启动信号，选择传感器，发送命令或请求，等待传感器的响应，最后发送停止信号。通常，主机通过控制总线（例如I2C、SPI）与传感器进行通信。

优点： 主机模式下，MCU具有主动控制权，适用于对通信过程要求较高、需要灵活性的场景。

缺点： MCU需要实现更多的通信协议和处理逻辑，可能需要更多的硬件资源和功耗。

非主机模式（Slave Mode）：

定义： 在非主机模式中，传感器充当从机，它被动地等待MCU的指令或请求。传感器仅在接收到有效的请求后执行相应的操作，并将结果返回给MCU。

通信流程： 传感器等待MCU的请求，接收命令，执行操作，返回数据。通常，非主机模式下使用I2C或SPI等总线协议。

优点： 适用于传感器主动性较强、MCU资源受限的场景。传感器只在需要时响应，有助于降低功耗和系统的复杂性。

缺点： 通信由MCU发起，对于一些实时性要求高的应用，可能不如主机模式灵活。

在实际应用中，选择主机模式还是非主机模式通常取决于系统的具体需求。有些系统可能更注重实时性和灵活性，因此选择主机模式；而有些系统可能更注重功耗和简化通信流程，因此选择非主机模式。

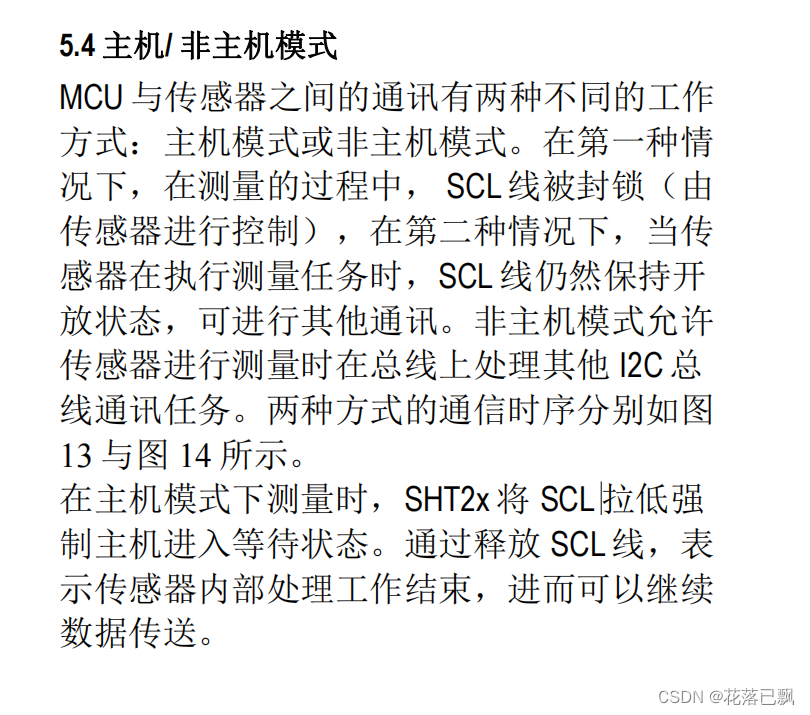

四、时钟线封锁

在 I2C（Inter-Integrated Circuit）通信中，时钟线（SCL）的封锁是通过主设备（通常是 MCU）控制来实现的。当主设备发起一个 I2C 通信事务时，它会生成时钟脉冲来同步数据传输。这些时钟脉冲决定了数据线（SDA）上的数据变化时机。

封锁时钟线可以防止其他设备进行访问 I2C 总线的原因包括：

1.时序同步： I2C 总线上的通信是时序同步的，即数据的传输是依赖于时钟的。当主设备锁定时钟线时，其他设备必须等待主设备释放时钟线才能进行通信。这确保了在一个时刻只有一个设备能够主导总线，避免了竞争条件和通信冲突。

2.防止冲突： 如果多个设备同时试图在总线上发送数据，就可能发生冲突，导致数据混乱。通过主设备锁定时钟线，其他设备无法在时钟线上产生时钟脉冲，从而防止了可能的冲突。

3.通信的起始和结束： I2C 通信始于主设备发起起始条件（Start Condition），在这个过程中主设备会锁定总线，然后发起通信。通信结束于主设备发起停止条件（Stop Condition）。在整个通信事务中，主设备保持对时钟线的控制。

总体来说，封锁时钟线是一种用于协调多个设备在 I2C 总线上进行顺序通信的方法。这种方式确保了每个通信事务的顺序性，防止了数据冲突和混乱。

总结

本篇文章就讲解到这里，下篇文章继续为大家创作优秀文章。
