LVGL对象（Objects）

---

在 LVGL（Light and Versatile Graphics Library）中，对象（Object）是 UI 的基本构建单元，几乎所有控件（按钮、标签、滑块等）都是从基础对象派生出来的。理解 LVGL 中对象的结构、创建与操作，是掌握 LVGL 的核心之一。

---

🧱 一、LVGL 中的对象（lv_obj）

LVGL 中的对象是从 lv_obj_t 类型派生的，所有控件本质上都是 lv_obj_t 的一个子类型。

🔹 lv_obj_t 的作用

lv_obj_t 就像一个“GUI 元素基类”，提供了：

• 样式（Style）
• 坐标（位置与大小）
• 子对象容器（父子层级结构）
• 信号与事件处理机制（如回调函数）
• 渲染与重绘管理

---

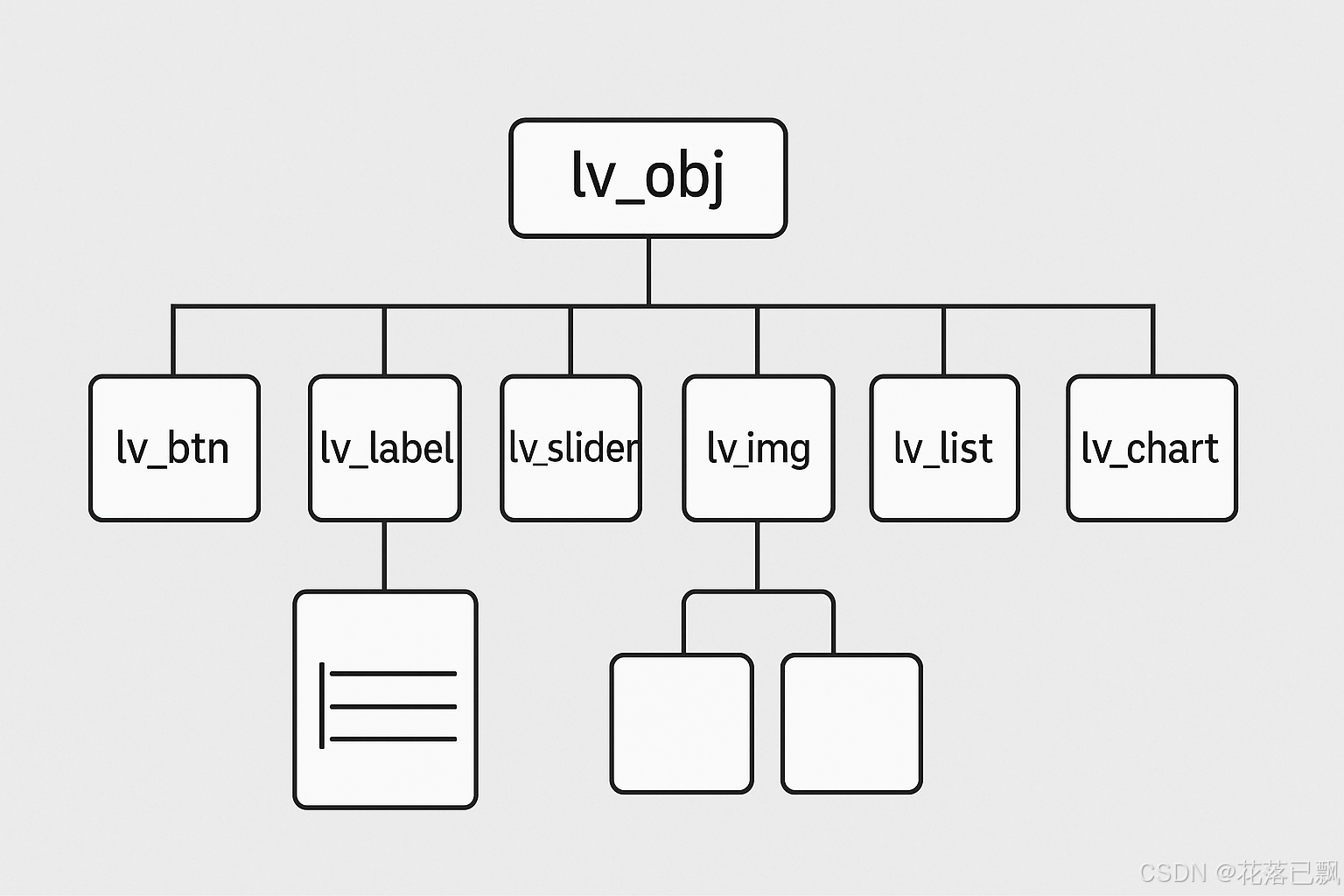

🧩 二、对象的分类结构（类比继承）

lv_obj_t
 ├── lv_btn_t     按钮
 ├── lv_label_t   标签
 ├── lv_slider_t  滑块
 ├── lv_img_t     图片
 ├── lv_canvas_t  画布
 ├── lv_list_t    列表
 └── lv_chart_t   图表

每个控件最终都继承自 lv_obj_t，但通过“类型封装 + 宏 + 函数接口”实现“伪面向对象”风格。

---

🧰 三、对象的创建与销毁

✅ 创建对象

lv_obj_t * obj = lv_obj_create(parent); // 创建一个基础对象

所有对象必须挂载在父对象上，最上层的是屏幕（lv_scr_act()）

示例：创建一个按钮

lv_obj_t * btn = lv_btn_create(lv_scr_act());  // 在当前活动屏幕创建按钮
lv_obj_set_size(btn, 100, 50);
lv_obj_align(btn, LV_ALIGN_CENTER, 0, 0);

---

❌ 删除对象

lv_obj_del(obj);  // 删除对象及其所有子对象

---

🖼 四、对象的属性设置（常用函数）

功能	函数
设置大小	lv_obj_set_size(obj, w, h)
设置位置	lv_obj_set_pos(obj, x, y)
居中对齐	lv_obj_align(obj, LV_ALIGN_CENTER, x_off, y_off)
设置背景颜色	lv_obj_set_style_bg_color(obj, lv_color_hex(0xff0000), LV_PART_MAIN)
设置圆角	lv_obj_set_style_radius(obj, 10, LV_PART_MAIN)
设置边框宽度	lv_obj_set_style_border_width(obj, 2, LV_PART_MAIN)

---

🧬 五、对象的层级与父子关系

LVGL 中每个对象都有一个 父对象（Parent），可以嵌套形成 树状结构。

lv_scr_act()
└── 容器 container
    ├── 按钮 button1
    └── 标签 label1

通过父子关系自动：

• 控制显示区域裁剪
• 执行坐标变换
• 执行事件冒泡（例如点击穿透）

---

📩 六、事件机制（事件回调）

LVGL 对象支持事件机制，例如点击、拖动、滚动等，可以注册回调函数处理：

static void my_event_cb(lv_event_t * e) {
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t * obj = lv_event_get_target(e);
    if(code == LV_EVENT_CLICKED) {
        printf("Button clicked!\n");
    }
}

lv_obj_add_event_cb(btn, my_event_cb, LV_EVENT_ALL, NULL);

事件枚举值示例：

• LV_EVENT_CLICKED：点击
• LV_EVENT_PRESSED：按下
• LV_EVENT_RELEASED：松开
• LV_EVENT_DRAW_MAIN：绘制时触发

---

🎨 七、样式系统（Style）

对象通过样式系统控制外观，包括颜色、字体、边框、圆角等：

static lv_style_t style;
lv_style_init(&style);
lv_style_set_bg_color(&style, lv_color_hex(0xff0000));

lv_obj_add_style(obj, &style, LV_PART_MAIN);

支持多个部件（Part）和状态（State）：

• LV_PART_MAIN：主区域
• LV_STATE_PRESSED：按下状态
• LV_STATE_DISABLED：禁用状态

---

🧵 八、容器对象（布局）

• lv_obj_create() 可以作为通用容器
• 可设置布局和子对象自动排布

示例：垂直布局容器

lv_obj_t * cont = lv_obj_create(lv_scr_act());
lv_obj_set_layout(cont, LV_LAYOUT_COLUMN_MID);  // 子对象垂直居中排列

---

🔚 总结（关键词串讲）

概念	关键词
基类	lv_obj_t
创建	lv_obj_create() 等
属性设置	lv_obj_set_...()
父子关系	parent、child
样式系统	lv_style_t、lv_obj_add_style()
事件回调	lv_obj_add_event_cb()
层级结构	树状结构管理 UI
自动布局	lv_obj_set_layout()

---
